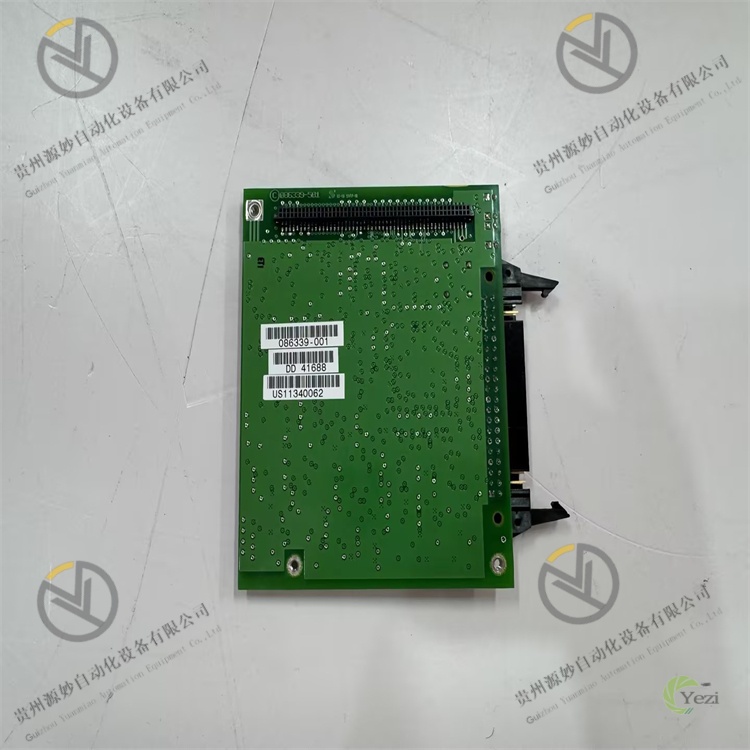

ABB 086339-501

1. 多通道输出与强驱动能力

• 配备 16 路数字量输出通道（按组划分 CH1-CH16），支持独立控制与同步驱动，可同时连接 16 个工业执行器（如电磁阀、继电器、接触器、电动阀门），满足多设备协同控制需求，适配复杂工业过程的开关量控制场景。

• 每通道输出驱动能力达 2A（阻性负载），支持 24VDC/220VAC 双电压规格输出，无需额外功率放大模块即可直接驱动中功率执行器，简化系统架构，降低部署成本。

2. 工业级安全与抗干扰设计

• 符合 IEC 61508 功能安全标准，适配 SIL2/SIL3 安全等级要求，可用于安全关键型控制回路，通过信号隔离、故障自检等设计，确保控制指令执行的安全性与可靠性。

• 强化电磁兼容（EMC）设计，通过 IEC 61000-4 系列抗干扰测试（静电 ±8kV、浪涌 ±2kV、射频干扰 10V/m），采用差分信号传输与屏蔽接地技术，抵御工业现场高频电磁辐射、电网波动、雷击等复杂干扰，确保信号传输稳定无失真。

3. 可视化状态监测与故障诊断

• 模块面板集成 18 组状态指示灯，包括 16 路通道独立指示灯（红色，输出有效时点亮）、模块运行指示灯（RUN，绿色常亮）、故障报警指示灯（FAULT，红色常亮），直观反馈每路通道工作状态、模块整体运行情况及故障信息。

• 支持故障自诊断功能，实时监测通道输出电流、电压及模块工作状态，当检测到通道短路、过载、接线异常或模块内部故障时，FAULT 灯常亮并锁定故障类型，同时向上级控制器上传故障代码，便于运维人员快速定位问题，缩短停机维护时间。

4. 无缝兼容与灵活扩展

• 专为 ABB DCS 分布式控制系统量身设计，通过系统背板总线实现无缝对接，支持热插拔功能（需在冗余配置下操作），模块接入后自动完成地址识别与参数同步，无需复杂配置，提升系统扩展与维护效率。

• 支持多模块并行扩展（最多可扩展 8 个模块，总输出通道达 128 路），扩展过程无需修改核心控制程序，仅需通过系统软件分配地址与通道映射，满足大型工业控制系统的扩容需求。

5. 高可靠性与长效稳定运行

• 采用工业级高耐温元器件与密封防护设计（IP20），工作温度范围 - 40℃~+70℃，湿度适应范围 5%-95%（无凝露），可在高温、高湿、多粉尘、腐蚀性气体等恶劣工业环境下长期稳定运行。

• 内置通道过流保护、短路保护、反接保护机制，当某一通道出现过载或短路时，自动切断该通道供电，不影响其他通道与模块整体运行，保护模块与现场执行器免受损坏，MTBF（平均无故障时间）≥250,000 小时。

6. 通信协议兼容与远程监控

• 支持 HART 协议、FF 现场总线协议，可与 ABB DCS 主控制器及上位监控系统实现双向数字通信，实时上传模块运行状态、通道工作参数、故障信息，支持远程参数配置与故障排查，提升系统运维便捷性。

1. 指令接收：模块通过 DCS 系统背板总线接收主控制器下发的数字控制指令（0/1 逻辑信号），指令经内部通信接口解码后传输至核心控制电路。

2. 信号处理：核心控制电路对指令信号进行隔离放大与逻辑验证，过滤干扰信号，确保指令准确性；同时监测模块供电电压、通道负载状态，为执行阶段提供安全保障。

3. 驱动执行：处理后的控制指令传输至对应输出通道，通道驱动电路输出稳定的 24VDC/220VAC 电压，驱动现场执行器（如电磁阀开启、继电器吸合）动作，实现工业过程的开关控制。

4. 状态反馈：模块实时监测每路通道的输出状态（是否有效、负载是否正常），通过面板指示灯直观反馈，同时将状态数据经总线上传至主控制器，形成闭环监控。

5. 故障诊断与保护：内置故障监测电路，实时检测通道电流、电压及模块内部电路状态，当检测到短路、过载、欠压、通信中断等异常时，立即触发对应保护机制（切断故障通道、锁定故障状态），FAULT 灯常亮并上传故障代码，确保系统安全运行。

• 安装环境：安装于 ABB DCS 标准控制柜内，远离变频器、高压电缆、大功率电机等强电磁干扰源；预留≥15mm 两侧散热间隙，控制柜需具备通风或强制散热功能（工作环境温度≤65℃），避免模块因散热不良导致性能下降；安装位置需便于观察指示灯与维护操作。

• 机械安装：

• 确认控制柜总电源已切断，将模块对准 DCS 系统标准导轨的单槽安装位，推入后通过两侧卡扣锁紧，确保模块与导轨贴合牢固，无松动；多模块扩展时，依次插入相邻槽位，确保模块间总线连接可靠。

• 安装后检查模块与系统背板的连接触点是否清洁、无氧化、无松动，确保信号传输通道畅通。

• 接线规范：

• 输出接线：按模块端子标识（CH1-CH16）连接执行器控制线，根据执行器额定电压选择 24VDC 或 220VAC 供电，输出线缆采用 1.5mm² 铜芯电缆，屏蔽层单端接地（接地电阻≤4Ω），线缆长度≤100m（避免信号衰减）；接线时注意正负极性，大功率执行器需单独配置熔断器（额定电流 2.5A），防止过载损坏模块。

• 接地处理：模块接地端子与控制柜保护地、系统信号地可靠连接，形成单点接地系统，接地电阻≤4Ω，增强抗干扰能力与设备安全性。

• 参数配置：

• 连接 ABB DCS 编程软件（如 Control Builder），在系统配置界面添加 086339-501 模块，设置模块地址（0-7）、输出电压规格（24VDC/220VAC）、通道故障保护模式等参数，保存配置后下载至主控制器，重启系统使参数生效。

• 若用于 SIL 安全回路，需在软件中启用安全认证模式，配置故障响应策略（如故障时通道断电 / 保持），确保符合安全等级要求。

• 通电调试：

• 首次通电前，核对电源电压、接线极性、模块地址配置是否正确，确认无短路、接反等问题；用万用表检测输出通道空载电压，确保符合配置规格。

• 接通电源后，观察模块 RUN 灯是否常亮（绿色，正常运行），FAULT 灯是否熄灭；若 FAULT 灯常亮，立即断电排查接线或配置问题。

• 输出功能测试：通过上位软件下发单通道 / 多通道输出指令，观察对应通道指示灯是否点亮，执行器是否按指令动作；逐一测试所有通道，验证驱动能力与动作一致性，记录通道响应时间（应≤1ms）。

• 故障模拟测试：模拟通道短路、过载场景，检查模块是否快速触发保护机制，FAULT 灯是否点亮并上传故障代码，验证故障诊断功能有效性。

• 状态监测：通过模块面板指示灯与上位监控系统实时监控运行状态：

• 正常状态：RUN 灯常亮、FAULT 灯熄灭，输出通道灯随指令同步点亮 / 熄灭；

• 故障状态：FAULT 灯常亮，结合上位系统故障代码（如通道短路代码、通信中断代码），定位故障类型与位置。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面灰尘与端子触点，检查模块安装是否牢固，接线端子是否松动、氧化；观察指示灯状态，确保无异常报警。

• 每 6 个月：全面检查输出接线线缆绝缘层是否破损、老化，屏蔽层接地是否可靠；测试通道输出电流与驱动能力，确保符合参数要求；通过软件读取模块内部温度、供电电压等数据，评估运行状态。

• 每年：备份模块配置参数与系统程序；检查模块内部元器件是否有老化迹象（如电容鼓包、散热片松动）；若模块出现频繁故障，及时更换备件（建议联系 ABB 官方售后）。

• 注意事项：

• 接线、参数配置及模块插拔必须在断电状态下进行，禁止带电操作，避免短路或模块损坏；冗余配置下热插拔需提前启用冗余模式，确保系统供电无中断。

• 禁止超出模块额定电流、电压范围使用，避免触发保护机制或烧毁内部电路；长期运行时，定期检查执行器负载状态，避免过载导致模块故障。

• 长期闲置（超过 6 个月）的模块，启用前需进行绝缘测试（500V 兆欧表，绝缘电阻≥10MΩ）与功能验证，确认无异常后接入系统。
