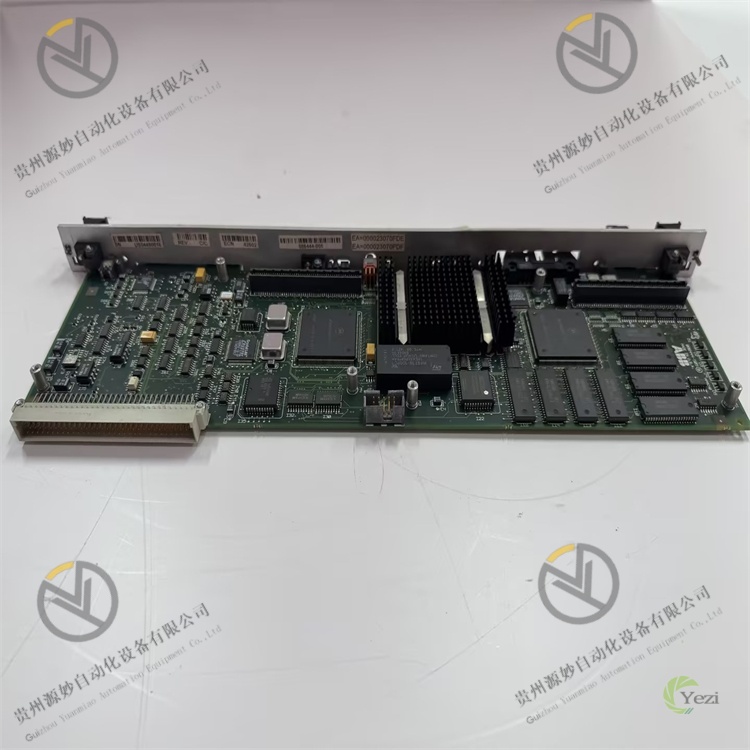

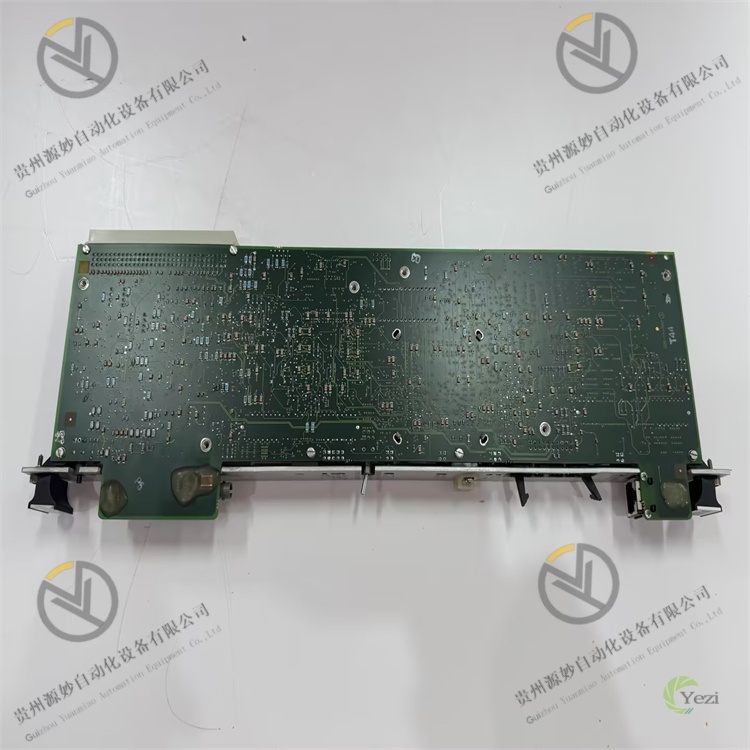

ABB 086444-005

1. 混合 I/O 配置与强驱动能力

• 配备 32 路混合信号通道，含 16 路数字量输入通道与 16 路数字量输出通道（CH1-CH16 输入、CH17-CH32 输出），输入支持单端与差分两种类型，适配工业标准 NPN/PNP 传感器；输出采用继电器类型，每通道驱动电流达 0.5A，可直接驱动电磁阀、接触器、小型电机等执行器，无需额外功率放大模块，简化系统架构。

• 输入响应速度快，处理速度低至 550μs，支持高速脉冲信号采集与实时控制指令执行，满足工业过程快速响应需求（如生产线节拍控制、设备联动触发）。

2. 多协议通信与系统兼容

• 支持以太网、串行通信等多种接口，兼容 Modbus、ProfiNet、EtherNet/IP 等工业通信协议，可与上位监控系统、智能仪表、PLC 主控制器实现双向数据交互，实时上传运行状态与故障信息，支持远程参数配置与控制指令下发。

• 无缝适配 ABB Advant Controller 410/450/70、S800 I/O 站（含冗余通信接口 CI820）等系统，通过 CI522A/CI810A 等通信接口模块实现总线连接，支持热插拔功能（需冗余配置），模块接入后自动完成地址识别与参数同步。

3. 高速处理与工业级可靠性

• 内置高性能处理器，数据处理能力强劲，可并行处理多通道信号与复杂控制逻辑，程序容量达 300 步、数据容量 200 组，支持自定义控制算法编程，适配多样化工业控制场景。

• 采用工业级高稳定性元器件与密封防护设计（IP20），工作电压支持 24VDC±20% 宽范围适配，工作温度范围 - 40℃~+70℃，湿度 5%-95%（无凝露），抗电磁干扰能力符合工业标准，可在高温、高湿、多干扰等恶劣环境下长期稳定运行，MTBF（平均无故障时间）≥200,000 小时。

4. 安全防护与故障诊断

• 具备完善的安全保护功能，内置过流保护、短路保护及抗干扰机制，可抵御外部干扰与攻击，保护工业过程与设备安全；输入通道支持信号隔离设计，避免串扰导致的信号失真。

• 支持远程诊断与维护功能，实时监测模块运行状态、通道信号完整性及通信链路，当检测到通道故障、通信中断或电源异常时，自动触发报警并上传故障信息，便于运维人员远程排查，降低维护成本。

5. 灵活扩展与便捷安装

• 支持多模块并行扩展，可与 ABB S800 I/O 系列其他模块（如模拟量模块、专用功能模块）级联，通过系统总线实现通道扩展与功能互补，满足大型控制系统的扩容需求。

• 采用标准工控模块尺寸设计，适配 S800 I/O 系统标准导轨安装，安装拆卸便捷，无需复杂工具，节省机柜空间；模块表面预留状态指示区域，直观反馈运行状态，便于现场观察。

1. 信号采集：现场传感器（如光电开关、接近开关）产生的数字量信号，通过 16 路输入通道接入模块，支持单端或差分信号类型，经内部隔离电路过滤干扰后，转换为处理器可识别的数字信号（0/1）。

2. 数据处理：模块内置处理器接收采集信号后，按预设控制逻辑（可编程）进行高速运算处理，运算速度达 550μs，同时通过通信接口与上位控制器 / 监控系统交互数据，接收远程控制指令。

3. 指令执行：处理后的控制指令传输至 16 路继电器输出通道，通道驱动执行器（如电磁阀、接触器）动作，实现设备启停、状态切换、过程联动等控制功能，输出频率达 100Hz，满足常规工业控制节拍需求。

4. 状态反馈：模块实时监测输入 / 输出通道状态、自身运行参数（电压、温度）及通信链路完整性，通过总线将状态数据上传至上位系统，形成闭环监控；同时通过面板隐含状态指示反馈核心运行状态。

5. 远程诊断与保护：当检测到通道短路、过载、通信中断或电源异常时，模块立即触发保护机制（切断故障通道输出、锁定故障状态），并上传故障代码至上位系统，支持运维人员远程查询故障信息、调整参数，无需现场停机排查。

• 安装环境：安装于 ABB S800 I/O 标准控制柜内，远离变频器、高压电缆等强电磁干扰源；预留≥15mm 两侧散热间隙，控制柜需具备通风功能，避免模块因散热不良导致性能下降；安装位置需便于接线与维护操作。

• 机械安装：

• 确认控制柜总电源已切断，将模块对准 S800 I/O 系统标准导轨，推入后通过卡扣锁紧，确保模块与导轨贴合牢固，无松动；多模块扩展时，依次插入相邻槽位，确保模块间总线连接可靠（适配 CI810A/CI820 通信接口）。

• 安装后检查模块与系统背板的连接触点是否清洁、无氧化，确保信号传输通道畅通。

• 接线规范：

• 输入接线：按端子标识（CH1-CH16）连接传感器信号线，根据传感器类型选择单端或差分接线方式，输入线缆采用 1.0mm² 屏蔽铜芯电缆，屏蔽层单端接地（接地电阻≤4Ω），线缆长度≤100m。

• 输出接线：按端子标识（CH17-CH32）连接执行器控制线，继电器输出端注意正负极性匹配，输出线缆采用 1.5mm² 铜芯电缆，大功率执行器需配置熔断器（额定电流 0.6A），防止过载损坏模块。

• 电源接线：接入 24VDC±20% 电源，核对正负极性后紧固接线端子，确保电源电压稳定，无波动超标的情况。

• 参数配置：

• 连接 ABB 编程软件（如 Control Builder），在系统配置界面添加 086444-005 模块，选择兼容的通信协议（如 Modbus/ProfiNet）、设置模块地址、配置 I/O 通道类型（单端 / 差分）及故障响应策略，保存配置后下载至主控制器，重启系统使参数生效。

• 若需自定义控制逻辑，通过编程软件编写控制程序（支持 300 步指令），下载至模块内置存储单元，测试逻辑执行准确性。

• 通电调试：

• 首次通电前，核对电源接线、I/O 信号接线及参数配置是否正确，确认无短路、接反等问题。

• 接通电源后，观察模块是否正常启动（无异常报警），通过上位软件监测模块通信状态，确保连接正常。

• 输入信号测试：逐一触发输入通道传感器，通过软件监控输入信号状态，验证采集准确性与响应速度（应≤550μs）。

• 输出信号测试：通过上位软件下发输出指令，观察执行器是否按指令动作，核对输出通道状态反馈，确保驱动能力与动作一致性。

• 状态监测：通过上位监控系统实时监控模块运行状态：

• 正常状态：通信链路畅通，输入 / 输出信号同步反馈，无故障报警信息；

• 故障状态：系统提示故障代码（如通道短路、通信中断），需结合代码含义排查接线、负载或通信链路问题。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面灰尘与端子触点，检查模块安装是否牢固，接线端子是否松动、氧化；通过上位系统查看运行参数，确保无异常。

• 每 6 个月：全面检查 I/O 接线线缆绝缘层是否破损、老化，屏蔽层接地是否可靠；测试模块处理速度与输出驱动能力，确保符合参数要求；备份模块配置参数与控制程序。

• 每年：检查模块内部元器件是否有老化迹象（如电容鼓包）；若模块出现频繁故障，及时更换备件（享受 1 年原厂质保）。

• 注意事项：

• 接线、参数配置及模块插拔必须在断电状态下进行，禁止带电操作，避免短路或模块损坏；冗余配置下热插拔需提前启用冗余模式。

• 禁止超出额定电压（24VDC±20%）与输出电流（0.5A / 通道）使用，避免触发保护机制或烧毁内部电路；长期运行时定期检查执行器负载状态。

• 长期闲置（超过 6 个月）的模块，启用前需进行绝缘测试与功能验证，确认无异常后接入系统。
