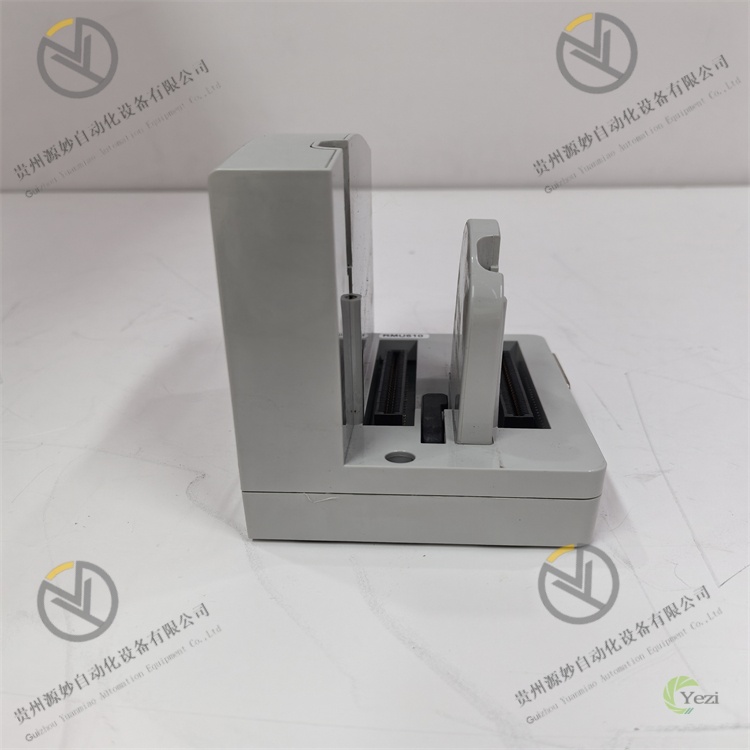

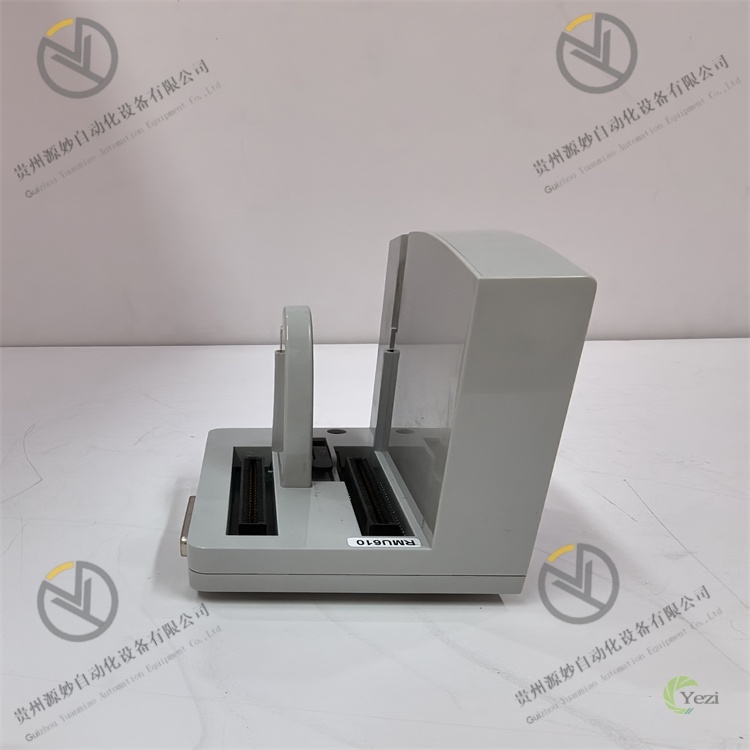

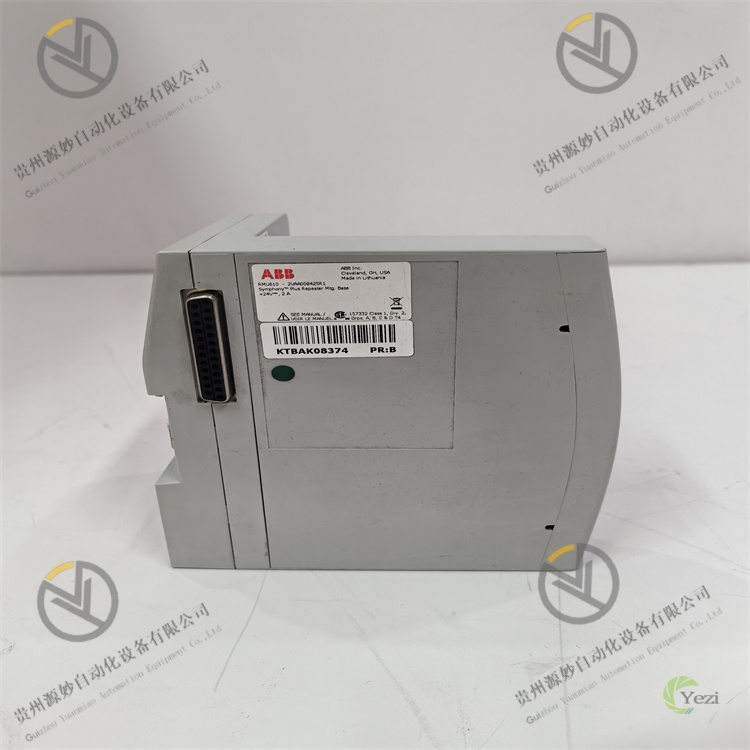

ABB RMU610 2VAA008425R1

1. 冗余通信支持与高可用性设计

• 专为冗余通信模块（如 CRBX01 总线扩展模块）量身打造，支持双通信路径冗余配置，当主通信链路出现故障时，自动切换至备用链路，无间断保障数据传输，满足 mission-critical 流程工业对系统可用性的严苛要求。

• 内置可靠的模块固定与接触机制，通过机械结构优化抵御工业环境振动干扰，避免模块松动导致的通信中断，确保冗余架构稳定生效。

2. 标准化安装与扩展兼容

• 采用模块化设计，提供专用安装接口与固定结构，支持 CRBX01 等 ABB 标准通信模块的快速插拔与精准定位，安装过程无需复杂工具，提升系统部署与维护效率。

• 兼容 Symphony Plus SD 系列系统的背板总线架构，可与系统其他 I/O 模块、控制模块无缝协同，支持多基座模块并行部署，满足大型 DCS 系统的通信扩展需求。

3. 工业级可靠性与环境适应性

• 采用工业级高强度材质制造，具备优异的抗振动、抗冲击性能，工作温度范围覆盖严苛工业环境，可在高温、高湿、多粉尘等恶劣条件下长期稳定运行，MTBF（平均无故障时间）表现优异。

• 支持 24-48VDC 宽范围供电，适配工业现场不同电源配置，内置过流、过压保护机制，有效抵御电源波动对模块及通信组件的损害，提升系统供电可靠性。

4. 便捷维护与状态反馈

• 支持 DIN 导轨安装与水平排布安装两种方式，适配不同控制柜布局需求，紧凑尺寸（227mm×103mm×100mm）设计节省机柜空间，便于后续扩容与维护操作。

• 模块集成关键状态指示功能，通过指示灯直观反馈供电状态、模块连接状态及冗余链路工作状态，当出现安装不良、供电异常等情况时，快速提示故障节点，降低排查难度。

1. 模块承载与连接：作为专用安装基座，通过标准化接口精准固定 CRBX01 等通信模块，确保模块与 Symphony Plus 系统背板总线的可靠电气连接，为数据传输提供稳定物理通道。

2. 稳定供电分配：接收 24-48VDC 输入电源，经内部保护电路处理后，为安装的通信模块提供稳定、安全的供电，同时通过过流、过压保护机制，避免电源异常对通信模块造成损坏。

3. 冗余链路支撑：通过机械与电气设计适配双通信模块或冗余通信路径，当主通信链路出现中断、干扰等故障时，依托系统冗余逻辑实现备用链路快速切换，保障数据传输不中断。

4. 状态监测与反馈：实时监测自身供电状态、通信模块安装接触状态，通过面板指示灯直观反馈，当检测到供电异常、模块松动等问题时，及时发出状态提示，便于运维人员快速响应。

• 安装环境：安装于 ABB Symphony Plus 标准控制柜内，远离变频器、高压电缆等强电磁干扰源；预留≥10mm 两侧散热间隙，控制柜需具备通风或强制散热功能，避免环境温度超出模块工作范围。

• 机械安装：

• 确认控制柜总电源已切断，根据安装需求选择 DIN 导轨或水平排布安装方式：导轨安装时，将模块卡扣对准标准 DIN 导轨推入并锁紧；水平安装时，通过固定孔位与机柜横梁紧固，确保安装牢固无松动。

• 多模块安装时，模块间间距≥15mm，避免相互干扰，同时预留通信模块插拔与接线操作空间。

• 接线规范：

• 电源接线：接入 24-48VDC 电源，严格区分正负极性，紧固接线端子；建议在电源输入端串联 1A 熔断器，进一步提升供电安全性。

• 总线连接：通过背板总线接口将基座模块与 Symphony Plus 系统总线连接，确保总线线缆接触良好、无氧化，屏蔽层单端接地（接地电阻≤4Ω）。

• 模块安装：将 CRBX01 等通信模块对准基座模块接口，平稳推入并确认卡扣锁紧，检查模块与基座的接触是否可靠，避免虚接导致通信故障。

• 参数核对：无需独立参数配置，安装前核对基座模块型号（2VAA008425R1）与通信模块（如 CRBX01）的兼容性，确保符合 Symphony Plus 系统配置要求。

• 通电调试：

• 首次通电前，复查电源接线、总线连接及通信模块安装情况，确认无短路、接反、松动等问题。

• 接通电源后，观察基座模块供电指示灯是否正常点亮，通信模块是否成功启动（参考通信模块状态指示）；若指示灯异常或通信模块未响应，立即断电排查安装或接线问题。

• 冗余功能测试：模拟主通信链路断开（如拔下主通信线缆），检查系统是否自动切换至备用链路，数据传输是否连续，验证冗余架构有效性。

• 状态监测：通过模块指示灯与 Symphony Plus 系统上位监控软件实时监控运行状态：

• 正常状态：供电指示灯常亮，通信模块状态正常，冗余链路无切换报警；

• 异常状态：供电指示灯熄灭（供电故障）、通信模块状态异常（安装虚接）、冗余频繁切换（链路故障），需针对性排查。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面与接口灰尘，检查模块安装牢固度、接线端子是否松动氧化；观察指示灯状态，确保无异常提示。

• 每 6 个月：全面检查电源电压稳定性（24-48VDC 范围内）、总线线缆绝缘层是否破损；插拔通信模块检查接触点清洁度，必要时用酒精棉片擦拭氧化触点。

• 每年：备份系统配置参数；检查模块机械结构是否有老化变形，若出现频繁故障或兼容性问题，及时更换原厂备件。

• 注意事项：

• 接线、模块插拔必须在断电状态下进行，禁止带电操作，避免短路损坏基座模块或通信模块。

• 仅支持 ABB 原厂兼容模块（如 CRBX01），禁止使用非认证模块，以免影响冗余功能与系统稳定性。

• 长期闲置（超过 6 个月）的模块，启用前需检查机械结构完整性与接口清洁度，通电测试无异常后再接入系统。
