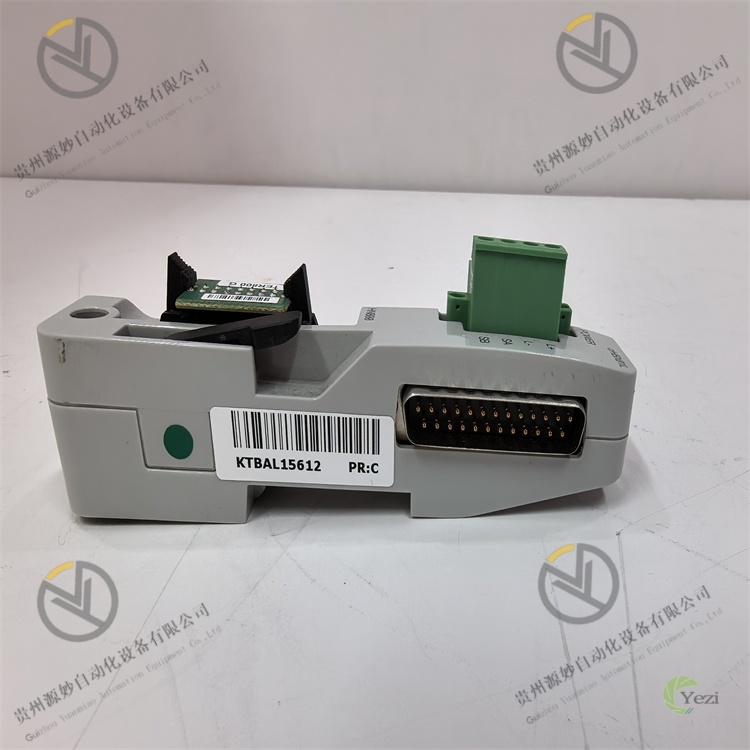

ABB CHBX01L 2VAA008574R1

1. 双总线冗余架构与无间断切换

• 内置两条独立通信总线通道（主 / 备冗余），支持 PROFIBUS DP/PA 或 ABB 专用总线协议，正常工况下主通道传输数据，备通道实时同步；当主通道出现中断、干扰或故障时，自动切换至备通道，切换时间≤10ms，实现数据传输无间断，满足关键工业过程对通信可用性的严苛要求（可用性≥99.999%）。

• 支持冗余状态自监测，通过软件实时反馈主备通道运行状态，故障时自动记录切换日志，便于运维人员追溯排查。

2. 高速数据传输与大容量扩展

• 总线传输速率最高达 12Mbps，支持海量工业数据（数字量 / 模拟量信号、控制指令、故障信息）高速收发，满足大型 DCS 系统多设备、多节点的数据交互需求，无延迟或丢包现象。

• 单模块可扩展连接最多 32 个远程 I/O 模块或智能设备，支持多模块级联扩展，最大扩展节点数可达 256 个，适配大型工业控制系统的总线扩容需求。

3. 工业级可靠性与抗干扰设计

• 采用工业级高耐温元器件与密封防护结构（IP20），工作温度范围 - 40℃~+70℃，存储温度 - 55℃~+100℃，湿度适应范围 5%-95%（无凝露），可在高温、高湿、多粉尘、强振动等恶劣工业环境下长期稳定运行，MTBF（平均无故障时间）≥300,000 小时。

• 强化电磁兼容（EMC）设计，通过 IEC 61000-4 系列抗干扰测试（静电 ±8kV、浪涌 ±2kV、射频干扰 10V/m），内置 1500VAC 电气隔离电路，抵御工业现场高频电磁辐射、电网波动、雷击等干扰，确保总线信号传输无失真。

4. 热插拔与便捷维护

• 支持 Symphony Plus 系统下的热插拔功能，模块安装、更换或维护时无需切断系统电源，仅需在冗余配置下操作，大幅缩短系统停机时间，提升运维效率与生产连续性。

• 模块面板集成多组状态指示灯（电源灯 PWR、主通道灯 MAIN、备通道灯 STANDBY、故障灯 FAULT），直观反馈供电状态、主备通道工作状态及故障信息，配合系统上位软件的故障诊断功能，快速定位问题节点。

5. 无缝兼容与标准化安装

• 专为 Symphony Plus SD 系列 DCS 系统设计，无缝适配 RMU610（2VAA008425R1）冗余安装基座，通过系统背板总线与主控制器实现即插即用，无需复杂协议配置，仅需简单分配地址即可投入使用。

• 采用标准化模块尺寸（兼容 RMU610 基座安装位），重量约 0.8kg，安装拆卸便捷，适配标准工业控制柜布局，节省机柜空间。

1. 冗余通信建立：模块安装于 RMU610 基座后，自动与 Symphony Plus 主控制器建立双总线冗余连接（主通道 MAIN、备通道 STANDBY），两条通道实时同步通信参数与数据，确保备通道随时可接管工作。

2. 数据传输与交互：主控制器下发的控制指令、配置参数通过主通道传输至远程 I/O 模块或智能设备；同时，现场设备的状态数据、传感器信号经主通道上传至主控制器，传输速率最高 12Mbps，保障实时性。

3. 状态监测：模块内置监测电路，实时检测主备通道的通信链路完整性、传输速率、信号质量，同时监测自身供电状态与元器件工作状态，通过面板指示灯与系统软件同步反馈状态信息。

4. 故障切换：当检测到主通道出现中断、信号失真、过载等故障时，模块立即触发冗余切换机制，在≤10ms 内将通信链路无缝切换至备通道，确保数据传输不中断；故障恢复后，自动切回主通道（或保持备通道运行，可通过软件配置）。

5. 诊断反馈：故障发生时，模块锁定故障类型（如主通道短路、通信超时），FAULT 灯点亮并向主控制器上传故障代码，同时记录切换日志，便于运维人员通过上位软件查询故障信息，快速排查问题。

• 安装环境：安装于 Symphony Plus 标准控制柜内，需与 RMU610 基座配套使用，远离变频器、高压电缆、大功率电机等强电磁干扰源；预留≥15mm 两侧散热间隙，控制柜需具备通风或强制散热功能，避免环境温度超出 - 40℃~+70℃范围。

• 机械安装：

• 确认控制柜总电源已切断，先将 RMU610 基座按规范安装（DIN 导轨或水平安装），再将 CHBX01L 模块对准基座接口平稳推入，听到卡扣锁紧声后确认安装牢固，检查模块与基座接触无松动。

• 多模块级联时，模块间间距≥20mm，确保散热与操作空间，同时按系统规划分配模块地址，避免地址冲突。

• 接线规范：

• 总线接线：按模块端子标识连接 PROFIBUS DP/PA 总线或 ABB 专用总线，采用屏蔽双绞电缆，屏蔽层单端接地（接地电阻≤4Ω），线缆长度不超过协议规定最大值（如 PROFIBUS DP 最大 1000m）；主备通道线缆分开布线，避免相互干扰。

• 基座供电：通过 RMU610 基座接入 24-48VDC 电源，确保电源电压稳定，波动范围不超过额定值 ±10%；建议在电源输入端串联 1A 熔断器，提升供电安全性。

• 参数配置：

• 连接 Symphony Plus 编程软件（如 Control Builder Plus），在系统配置界面添加 CHBX01L 模块，分配模块地址（0-255）、选择通信协议（PROFIBUS DP/PA 或专用总线）、配置冗余切换模式（自动切换 / 手动切换）及故障恢复策略，保存配置后下载至主控制器。

• 配置远程节点映射：在软件中添加需连接的远程 I/O 模块或智能设备，设置节点地址与数据交互规则，确保模块与远程设备通信参数一致。

• 通电调试：

• 首次通电前，核对模块安装、总线接线、参数配置是否正确，确认无短路、接反、地址冲突等问题。

• 接通电源后，观察模块指示灯状态：PWR 灯常亮（供电正常）、MAIN 灯常亮（主通道正常）、STANDBY 灯闪烁（备通道就绪）、FAULT 灯熄灭，表明模块运行正常；若指示灯异常，立即断电排查。

• 冗余功能测试：

1. 模拟主通道故障（拔下主通道总线线缆），观察模块是否在≤10ms 内切换至备通道（STANDBY 灯常亮、MAIN 灯熄灭），系统数据传输是否连续，无报警或中断。

2. 恢复主通道后，检查模块是否自动切回主通道（或按配置保持备通道），故障日志是否准确记录。

• 数据传输测试：通过上位软件下发测试指令，检查远程设备是否正常响应；同时上传现场设备状态数据，验证数据传输的准确性与实时性。

• 状态监测：通过模块面板指示灯与上位监控系统实时监控运行状态：

• 正常状态：PWR 常亮、MAIN 常亮、STANDBY 闪烁、FAULT 熄灭，无冗余切换报警；

• 故障状态：FAULT 灯点亮，结合故障代码（如主通道故障代码、供电异常代码），定位故障类型与位置。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面与接口灰尘，检查模块安装牢固度、总线接线端子是否松动氧化；观察指示灯状态，通过软件查看冗余切换日志，确保无异常。

• 每 6 个月：全面检查总线线缆绝缘层是否破损、老化，屏蔽层接地是否可靠；测试总线传输速率与切换时间，确保符合参数要求；备份模块配置参数与系统程序。

• 每年：检查模块内部元器件是否有老化迹象（如电容鼓包、接口松动）；若模块出现频繁切换、通信中断等故障，及时更换原厂备件（建议联系 ABB 官方售后）。

• 注意事项：

• 模块插拔仅支持冗余配置下的热插拔，非冗余状态下需断电操作，避免带电插拔损坏模块或系统。

• 禁止使用非 ABB 原厂兼容的基座或总线线缆，以免影响冗余功能与通信稳定性；仅支持与 RMU610 基座配套使用。

• 长期闲置（超过 6 个月）的模块，启用前需进行绝缘测试（500V 兆欧表，绝缘电阻≥10MΩ）与功能验证，确认无异常后接入系统。
