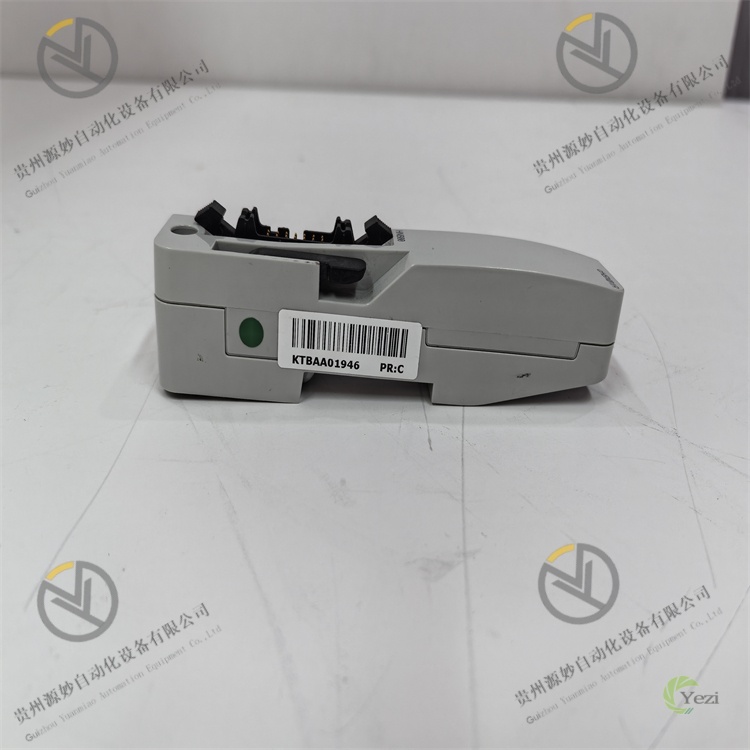

ABB CHBX01R 2VAA008575R1

1. 双重冗余架构与毫秒级无感知切换

• 采用 “模块级冗余 + 通道级冗余” 双重设计：支持双模块热备冗余（1 主 1 备），同时单模块内置两条独立通信总线通道（主 / 备），形成 “2+2” 双重冗余链路，彻底规避单点故障风险。当主模块或主通道出现故障时，自动切换至备模块 + 备通道，切换时间≤5ms，实现数据传输无感知、无中断。

• 支持冗余状态实时同步与自愈：主备模块、主备通道的通信参数、数据缓存实时同步，故障恢复后自动无缝切回主链路，无需人工干预，同时记录切换日志与故障细节，便于追溯分析。

2. 增强型传输性能与大容量节点扩展

• 总线传输速率升级至 18Mbps（比 CHBX01L 提升 50%），支持高速批量数据传输（如海量模拟量信号、高频控制指令），满足大型 DCS 系统多节点、高密度数据交互需求，无延迟或丢包现象。

• 单模块最大连接 48 个远程 I/O 节点（比 CHBX01L 提升 50%），支持多模块级联扩展（最多 8 个模块级联），最大扩展节点数可达 384 个，适配特大型工业控制系统的总线扩容需求，无需额外协议网关即可实现全域设备互联。

3. 工业级极致可靠性与抗干扰强化

• 采用军工级高耐温元器件与密封防护结构（IP20 + 防尘防凝露设计），工作温度范围 - 40℃~+75℃（比 CHBX01L 拓宽 5℃），存储温度 - 60℃~+105℃，湿度适应范围 5%-95%（无凝露），可在高温、高湿、强振动、盐雾腐蚀等极端工业环境下长期稳定运行，MTBF（平均无故障时间）≥400,000 小时。

• 强化电磁兼容（EMC）设计，通过 IEC 61000-4 最高等级抗干扰测试（静电 ±15kV、浪涌 ±4kV、射频干扰 20V/m），内置 2500VAC 双重电气隔离电路与差分信号传输技术，抵御工业现场高频电磁辐射、电网浪涌、雷击感应等强干扰，确保总线信号传输零失真。

4. SIL3 安全等级与全面保护机制

• 符合 IEC 61508 功能安全标准，适配 SIL3 安全等级要求，可直接用于安全关键型控制回路（如紧急停机、火灾报警、压力超限保护），通过信号校验、故障自检、超时报警等设计，确保控制指令执行的安全性与可靠性。

• 内置通道过流保护、短路保护、反接保护及模块过热保护机制：当通道短路或过载时，自动切断该通道供电且不影响其他通道；模块温度超过 75℃时，触发降负荷运行或冗余切换，保护模块与系统核心组件。

5. 热插拔与智能化维护

• 支持 Symphony Plus 系统下的全工况热插拔功能，无论是模块故障更换、扩容升级还是日常维护，均无需切断系统电源，仅需在冗余配置下操作，停机时间趋近于零，大幅提升运维效率与生产连续性。

• 模块面板集成 6 组状态指示灯（PWR 电源灯、MAIN1 主通道 1 灯、STANDBY1 备通道 1 灯、MAIN2 主通道 2 灯、STANDBY2 备通道 2 灯、FAULT 故障灯），直观反馈供电状态、双主备通道工作状态、模块冗余角色（主 / 备）及故障信息；配合上位软件的智能诊断功能，可远程读取故障代码、切换日志、通道负载数据，实现精准运维。

6. 无缝兼容与标准化安装

• 完全兼容 Symphony Plus SD 系列 DCS 系统及 RMU610（2VAA008425R1）冗余安装基座，与 CHBX01L 模块可混合级联使用，通过系统背板总线实现即插即用，配置过程无需修改核心控制程序，仅需分配地址与冗余角色即可投入使用。

• 采用与 CHBX01L 一致的标准化模块尺寸（适配 RMU610 基座安装位），重量约 0.9kg，安装拆卸便捷，适配标准工业控制柜布局，可直接替换现有 CHBX01L 模块实现性能升级。

1. 双重冗余建立：模块安装于 RMU610 基座后，自动与 Symphony Plus 主控制器建立 “模块级 + 通道级” 双重冗余连接：主模块的主通道（MAIN1）作为优先传输链路，主模块备通道（STANDBY1）、备模块主通道（MAIN2）、备模块备通道（STANDBY2）实时同步数据与参数，形成四重保障。

2. 高速数据传输：主控制器下发的控制指令、配置参数通过 MAIN1 通道以 18Mbps 速率传输至远程节点；同时，现场设备的状态数据、传感器信号经 MAIN1 通道高速上传，支持批量数据并行传输，满足大型系统多节点交互需求。

3. 实时状态监测：模块内置高精度监测电路，实时检测双模块、双通道的通信链路完整性、传输速率、信号质量、供电状态及元器件温度，通过面板指示灯与系统软件同步反馈冗余角色（主 / 备）、通道状态（正常 / 故障）。

4. 毫秒级故障切换：当 MAIN1 通道出现中断、失真或过载时，5ms 内自动切换至 STANDBY1 通道；若主模块整体故障，立即切换至备模块的 MAIN2 通道，确保数据传输无中断；故障恢复后，按预设策略自动切回优先链路或保持当前链路运行。

5. 智能诊断反馈：故障发生时，模块锁定故障类型（如通道短路、模块过热、通信超时），FAULT 灯点亮并向主控制器上传详细故障代码，同时记录切换时间、故障位置、链路状态等日志，便于运维人员通过上位软件远程查询、精准排查。

• 安装环境：安装于 Symphony Plus 标准控制柜内，需与 RMU610 基座配套使用，远离变频器、高压电缆、大功率电机等强电磁干扰源；预留≥20mm 两侧散热间隙（因功耗略高于 CHBX01L），控制柜需具备强制散热功能，避免环境温度超出 - 40℃~+75℃范围；盐雾环境下需额外配置防腐防护罩。

• 机械安装：

• 确认控制柜总电源已切断，先将 RMU610 基座按规范固定（DIN 导轨或水平安装），再将 CHBX01R 模块对准基座接口平稳推入，听到卡扣锁紧声后确认安装牢固，检查模块与基座接触无松动；双模块冗余配置时，将主、备模块安装于相邻 RMU610 基座，间距≥20mm。

• 多模块级联时，按系统规划分配模块地址（0-255），确保主备模块地址对应，避免地址冲突。

• 接线规范：

• 总线接线：按端子标识分别连接双通道总线（MAIN1/STANDBY1 对应主模块通道，MAIN2/STANDBY2 对应备模块通道），采用屏蔽双绞电缆（推荐规格：2×2×0.75mm²），屏蔽层单端接地（接地电阻≤4Ω）；双通道线缆分开布线（间距≥10cm），避免相互干扰，线缆长度不超过 1000m（PROFIBUS DP 协议）。

• 基座供电：通过 RMU610 基座接入 24-48VDC 电源，确保电源电压稳定，波动范围≤±10%；在电源输入端串联 1.5A 熔断器（比 CHBX01L 略高，适配功耗），提升供电安全性。

• 参数配置：

• 连接 Symphony Plus 编程软件（Control Builder Plus），在系统配置界面添加 CHBX01R 模块，设置模块冗余角色（主 / 备）、地址、通信协议（PROFIBUS DP/PA 或专用总线）、冗余切换模式（自动 / 手动）及故障恢复策略（自动切回 / 保持当前）。

• 配置远程节点映射：添加需连接的远程 I/O 模块或智能设备，设置节点地址、数据交互周期、安全回路参数（SIL3 场景需启用校验功能），保存配置后下载至主控制器与双模块，重启系统使参数生效。

• 通电调试：

• 首次通电前，核对模块安装、总线接线、参数配置是否正确，确认无短路、接反、地址冲突等问题；用万用表检测基座供电电压，确保在 24-48VDC 范围内。

• 接通电源后，观察模块指示灯状态：PWR 灯常亮（供电正常）、主模块 MAIN1 灯常亮、STANDBY1 灯闪烁（备通道就绪）、备模块 MAIN2 灯闪烁（备模块就绪）、FAULT 灯熄灭，表明冗余架构正常建立；若指示灯异常，立即断电排查。

• 冗余功能测试：

1. 单通道故障测试：拔下主模块 MAIN1 总线线缆，观察是否 5ms 内切换至 STANDBY1 通道（STANDBY1 灯常亮），系统无报警、数据传输连续。

2. 主模块故障测试：断开主模块电源，观察是否立即切换至备模块 MAIN2 通道（备模块 MAIN2 灯常亮），传输无中断；恢复主模块电源后，检查是否自动同步状态、按策略切回。

• 数据传输测试：通过上位软件下发批量测试指令，检查 48 个远程节点是否同时响应，记录传输延迟（应≤2ms）；测试 18Mbps 速率下的连续传输稳定性，确保无丢包现象。

• 状态监测：通过模块面板指示灯与上位监控系统实时监控运行状态：

• 正常状态：主模块 PWR 常亮、MAIN1 常亮、STANDBY1 闪烁；备模块 PWR 常亮、MAIN2 闪烁、STANDBY2 闪烁；FAULT 灯熄灭，无冗余切换报警。

• 故障状态：FAULT 灯点亮，结合故障代码（如通道 1 短路代码、主模块过热代码），定位故障类型与位置。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面与接口灰尘，检查模块安装牢固度、总线接线端子是否松动氧化；通过软件查看冗余切换日志，确保无异常切换。

• 每 6 个月：全面检查总线线缆绝缘层是否破损、老化，屏蔽层接地是否可靠；测试双模块、双通道的切换时间与传输速率，确保符合参数要求；备份模块配置参数与系统程序。

• 每年：检查模块内部元器件是否有老化迹象（如电容鼓包、接口松动）；盐雾 / 腐蚀环境下需拆卸模块进行接口清洁与防腐处理；若模块出现频繁切换、通信中断等故障，及时更换原厂备件。

• 注意事项：

• 模块插拔仅支持冗余配置下的热插拔，非冗余状态下需断电操作；热插拔时需先确认备模块已正常就绪，避免单模块操作导致系统风险。

• 仅支持 ABB 原厂兼容的基座（RMU610）、总线线缆及远程节点设备，禁止使用非认证产品，以免影响冗余功能与 SIL3 安全等级合规性。

• 长期闲置（超过 6 个月）的模块，启用前需进行绝缘测试（500V 兆欧表，绝缘电阻≥10MΩ）、功能验证及防腐处理，确认无异常后接入系统。
