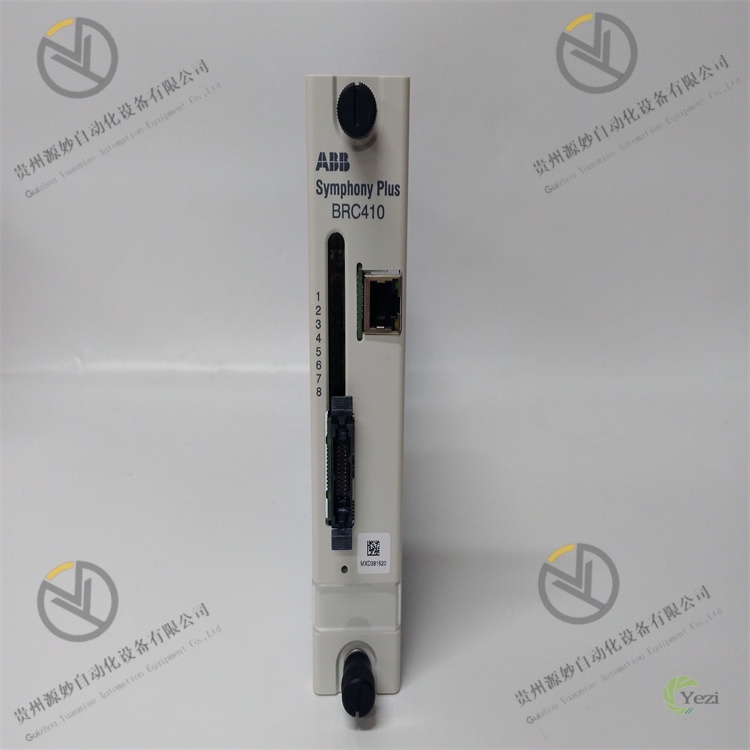

ABB SPBRC410

1. 多协议兼容与跨系统无缝集成

• 内置多协议转换引擎，全面支持 Modbus TCP、RS-232/485、CAN、CANopen、PROFIBUS DP、DeviceNet 等主流工业通信协议，可实现异构协议设备间的直接数据交互，无需额外协议网关，解决工业系统 “信息孤岛” 问题。

• 向下兼容 ABB INFI 90®、Symphony Harmony 等前代系统，向上无缝对接 Symphony Plus、800xA 系统，同时支持与第三方 PLC、智能电子设备（IED）集成，大幅降低系统升级与迁移成本。

• 支持 10/100Mbps 以太网通信，Modbus TCP 协议下数据传输延迟≤5ms，满足工业实时控制对数据交互速度的严苛要求。

2. 高性能控制逻辑处理能力

• 搭载 256MHz ColdFire® 处理器，配备 64MB RAM 存储容量，可并行处理 30,000 个功能块，支持连续控制、批量控制、点位控制、电子齿轮 / 凸轮等复杂控制逻辑，适配生产线节拍控制、过程参数调节等多样化场景。

• 兼容多种编程方式：支持 IEC61131-3（类 PLC 编程）、CTSoft Index motion、PowerTools Pro（类 BASIC 编程），便于工程师快速上手，灵活适配不同控制需求。

• 集成自动调谐功能，通过测量设备动态特性自动优化控制环增益，确保系统始终处于最佳控制性能状态。

3. 冗余备份与高可靠性设计

• 支持双控制器热备冗余配置（需搭配 NRC410 冗余模块），主备控制器实时同步数据与运行状态，故障时自动无缝切换，切换时间≤10ms，保障关键工业流程无中断运行，MTBF（平均无故障时间）≥200,000 小时。

• 采用模块化结构与工业级高稳定性元器件，防护等级达 IP40，工作温度范围 - 25℃~+55℃，湿度适应范围 5%-95%（无凝露），可在高温、高湿、多粉尘等严苛工业环境下长期稳定运行。

• 集成 18 种保护功能（过流、接地故障、电压保护等），动作时间≤20ms，同时支持 GOOSE 报文传输，可实时监测接触器寿命与电缆绝缘状态，提前预警潜在故障。

4. 灵活扩展与便捷维护

• 提供 6 个可插拔 I/O 模块槽位，支持最多 96 路数字量输入 / 输出扩展，可根据实际需求配置模拟量、数字量或专用功能模块，适配不同规模控制系统的扩容需求。

• 支持 DIN 导轨安装与 19 英寸 4U 标准机架式安装（700mm 深），卡口式模块安装无需专用工具，控制端子易于插拔，安装维护便捷，节省机柜空间。

• 支持参数复制与远程维护：可通过智能卡、可插拔面板或调试软件设置参数，支持驱动器间参数复制；配合 PCM600 配置工具，可实现图形化逻辑编程、远程参数修改与故障排查。

5. 电机控制与能源优化能力

• 专为多电机独立控制场景优化，转速控制精度可达 3000rpm，采用 32 位电机控制专用 DSP 芯片，智能调节电流，减少设备振动、噪声与发热，能源利用效率提升可达 35%。

• 实时采集电压、电流、功率等电力参数，支持能耗监测与趋势分析，为能源优化配置提供数据支撑，适配智能制造、轨道交通等对能效要求较高的场景。

1. 协议转换与数据接入：通过多协议接口接收来自不同系统、不同设备的数据与指令（如 Modbus TCP 数据、RS-485 总线信号、PLC 控制指令），经内置协议转换引擎转换为统一格式，实现跨协议数据互通。

2. 数据处理与逻辑运算：高性能 ColdFire® 处理器对转换后的数据进行过滤、校验与运算，按预设控制逻辑（通过 IEC61131-3 等编程方式实现）处理复杂控制任务，包括电机转速调节、过程参数控制、设备联动逻辑等。

3. 控制指令执行与扩展输出：处理后的控制指令通过 I/O 模块输出至执行器（电机、阀门、接触器等），实现设备启停、参数调节等操作；支持多通道同步输出，满足多电机独立控制或生产线协同控制需求。

4. 冗余备份与故障切换：双控制器热备模式下，主备控制器实时同步运行数据与状态；当主控制器检测到故障（如通信中断、硬件异常）时，自动在≤10ms 内切换至备控制器，确保控制流程无中断。

5. 智能诊断与状态反馈：实时监测控制器运行状态、I/O 通道信号完整性、通信链路稳定性及设备健康状况（如接触器寿命、电缆绝缘），通过指示灯与上位系统反馈状态信息；故障时触发报警并上传故障代码，便于快速排查。

• 安装环境：安装于标准工业控制柜内，远离变频器、高压电缆等强电磁干扰源；预留≥15mm 两侧散热间隙，控制柜需具备通风功能，避免环境温度超出 - 25℃~+55℃范围；机架式安装时确保机柜承重达标。

• 机械安装：

• 确认系统电源已切断，选择 19 英寸 4U 机架式安装或 DIN 导轨安装：机架式安装时，通过固定支架将控制器紧固于机柜横梁；导轨安装时，将模块卡扣对准 35mm 标准导轨推入并锁紧，确保安装牢固无松动。

• 扩展 I/O 模块安装：将所需 I/O 模块插入控制器预留槽位，听到卡扣锁紧声后确认安装到位；双控制器冗余配置时，将主备控制器与 NRC410 冗余模块安装于相邻位置，间距≥20mm。

• 接线规范：

• 电源接线：接入 24VDC 电源，严格区分正负极性，紧固接线端子；建议在电源输入端串联 2A 熔断器，防止短路损坏设备。

• 通信接线：根据所选协议连接通信线缆（如 Modbus TCP 用网线、RS-485 用屏蔽双绞电缆），屏蔽层单端接地（接地电阻≤4Ω）；多协议同时使用时，分开布线避免干扰，线缆长度不超过协议规定最大值。

• I/O 接线：按端子标识连接传感器（输入）与执行器（输出），模拟量信号采用屏蔽电缆，数字量信号可采用普通电缆；接线后用万用表检测通断，确认无短路或接反。

• 参数配置：

• 连接 PCM600 配置工具或兼容编程软件，通过以太网或 RS-232 接口与控制器建立连接，配置通信协议类型（如 Modbus TCP、PROFIBUS DP）、设备地址、传输速率等参数，确保与上下游设备一致。

• 编程与逻辑配置：通过 IEC61131-3 等编程方式编写控制逻辑，定义 I/O 通道映射关系、控制参数（如电机转速阈值、保护动作值）；冗余配置时需设置主备控制器地址与切换策略。

• 扩展模块配置：在软件中识别已安装的 I/O 扩展模块，配置模块类型、通道功能（输入 / 输出）及故障响应方式，保存配置后下载至控制器，重启系统使参数生效。

• 通电调试：

• 首次通电前，核对电源接线、通信接线、I/O 接线及参数配置是否正确，确认无短路、接反等问题；用万用表检测供电电压，确保在 24VDC±10% 范围内。

• 接通电源后，观察控制器电源指示灯是否常亮（正常供电），通信指示灯是否反映链路状态（如数据传输时闪烁）；冗余配置时，确认主备控制器同步状态正常。

• 功能测试：

1. 通信测试：通过上位软件发送查询指令，验证控制器与上下游设备的数据交互准确性；测试多协议转换功能，确保异构设备通信正常。

2. 控制逻辑测试：下发控制指令（如电机启停、参数调节），观察执行器是否按逻辑动作，记录响应时间（应≤5ms）；测试自动调谐功能，验证控制性能优化效果。

3. 冗余切换测试：模拟主控制器故障（如断开电源），检查备控制器是否在≤10ms 内自动接管控制，系统运行是否连续无中断。

• 状态监测：通过控制器面板指示灯与上位监控系统实时监控运行状态：

• 正常状态：电源灯常亮、运行灯闪烁、冗余灯（冗余配置）显示主备同步、无报警灯点亮；

• 故障状态：报警灯点亮（红色），结合上位系统故障代码（如通信故障、I/O 通道故障、冗余切换故障），定位问题类型与位置。

• 定期维护：

• 每月：用干燥压缩空气清理控制器表面与接口灰尘，检查安装牢固度、接线端子是否松动氧化；通过软件查看运行日志与故障记录，确保无异常。

• 每 6 个月：全面检查通信线缆与 I/O 线缆绝缘层是否破损、老化，屏蔽层接地是否可靠；测试控制逻辑执行准确性与冗余切换功能，备份配置参数与控制程序。

• 每年：检查控制器内部元器件是否有老化迹象（如电容鼓包、接口松动）；校准 I/O 通道测量精度；冗余配置时需同步更新主备控制器固件版本，确保兼容性。

• 注意事项：

• 接线、参数配置及模块插拔必须在断电状态下进行，禁止带电操作，避免短路或设备损坏；冗余配置下热插拔需提前确认备控制器就绪。

• 仅使用 ABB 原厂兼容的扩展模块与冗余模块（如 NRC410），禁止使用非认证产品，以免影响系统稳定性与冗余功能。

• 长期闲置（超过 6 个月）的控制器，启用前需进行绝缘测试（500V 兆欧表，绝缘电阻≥10MΩ）与功能验证，确认无异常后接入系统。
