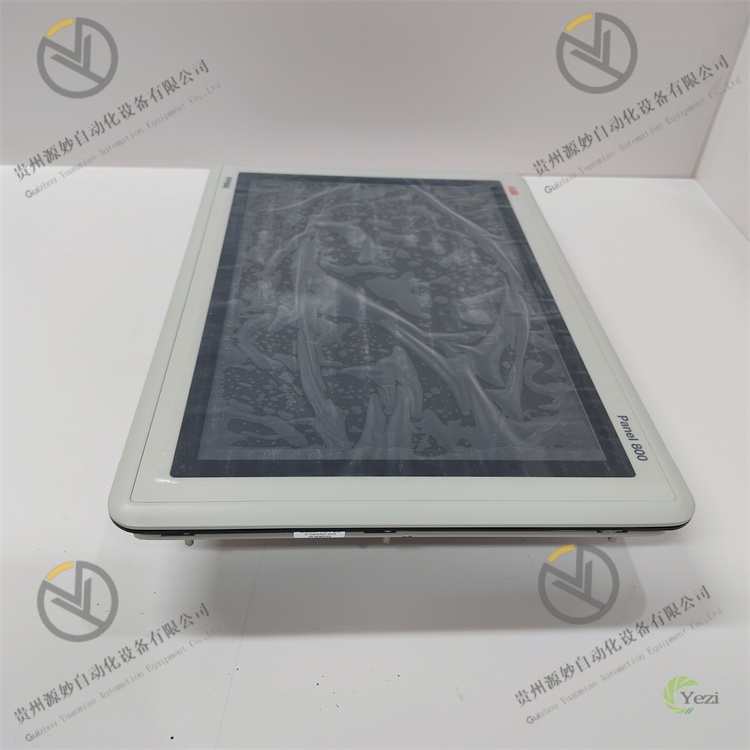

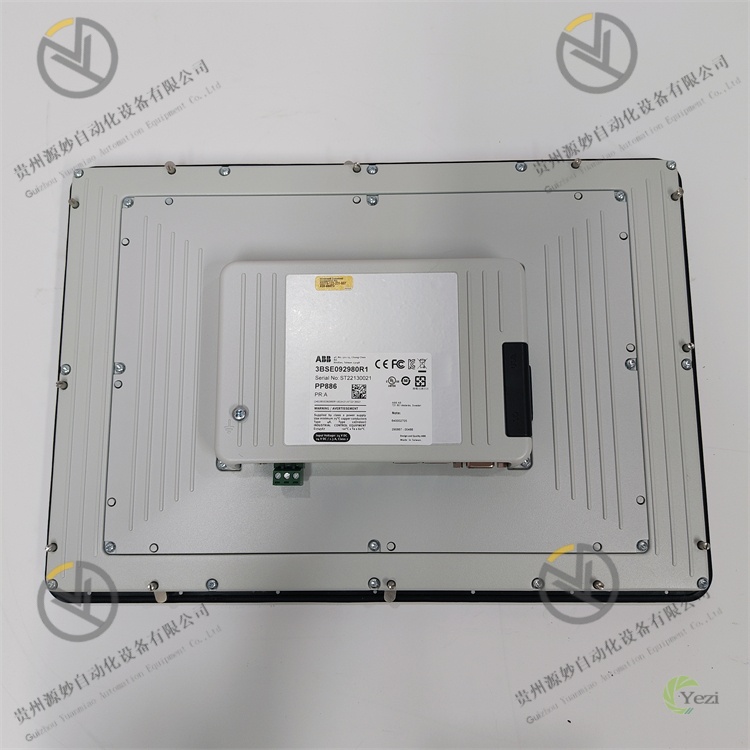

ABB PP886 3BSE092980R1

1. 高清可视化与便捷操作体验

• 配备 15.4 英寸宽屏 TFT-LCD 显示屏，分辨率达 1280×800（16:10 比例），亮度 450 cd/m²，支持矢量图形显示与多语言界面（含中文），即使在强光或昏暗环境下也能清晰显示设备状态、数据曲线与操作菜单。

• 采用电阻式触摸技术，支持单点精准操作，配合图标化导航与集成式操作模板，操作人员可快速完成参数设置、设备启停、故障确认等操作，学习成本低；显示屏支持背光调光功能，可根据环境光强度调节亮度，降低能耗。

• 内置 2GB SSD 存储（1.5GB 可用于应用程序），支持大容量历史数据存储与趋势曲线回放，可记录关键生产参数与故障信息，为生产分析与故障排查提供数据支持。

2. 多协议兼容与无缝集成能力

• 支持多品牌控制器通信，兼容 ABB AC800M、Symphony Plus 等控制系统，同时适配第三方 PLC（如 Siemens、Rockwell），通过丰富通信接口实现高速数据交互。

• 集成多类型通信接口：2 个 10/100Base-T 以太网端口（屏蔽 RJ45）、2 个 USB 2.0 端口、1 个 RS232 串口、2 个 RS422/485 串口（可配置），支持 Modbus、Profibus 等工业标准协议，数据传输稳定可靠。

• 基于开放架构与.NET 框架设计，支持第三方软件集成与自定义脚本开发，可通过 Panel Builder 800 软件快速构建个性化操作界面，提供丰富的图形库与模板，缩短工程开发周期。

3. 工业级坚固设计与宽环境适配

• 采用压铸铝合金外壳与粉末涂层工艺，前端防护等级达 IP65（NEMA 4X/12），可抵御灰尘、水溅等恶劣环境，后端防护等级 IP20，适配车间、户外控制箱等多种安装场景。

• 工作温度范围宽（-10℃~+60℃），存储温度范围（-20℃~+70℃），相对湿度适应 5%-85%（无凝露），抗振动性能达 1g，抗冲击性能达 15g，可在高温、低温、振动等严苛环境中稳定运行。

• 支持宽电压输入（18~32VDC），典型功耗仅 31.2W，具备过压、反接保护功能，可直接接入工业 24VDC 电源系统，适配不同供电环境。

4. 高可靠性与智能运维特性

• 采用工业级高品质元器件与无风扇散热设计，减少机械故障风险，平均无故障时间（MTBF）≥100,000 小时，满足工业系统长期连续运行需求。

• 内置实时时钟与故障自诊断功能，可自动监测通信链路、电源状态与硬件工作情况，故障时通过界面报警提示与指示灯闪烁双重预警，同时记录故障代码与时间戳，便于快速排查。

• 支持应用程序本地仿真与远程维护，可通过以太网实现界面程序上传下载、参数备份与故障诊断，无需现场操作，提升运维效率；支持 U 盘快速更新软件与恢复配置，操作便捷。

1. 数据交互：通过以太网、串口等通信接口与现场控制器（PLC/DCS）建立连接，实时采集设备运行参数（如温度、压力、转速）、开关状态、故障信息等数据，同时接收控制器上传的生产统计数据与报警信号。

2. 可视化呈现：将采集到的原始数据通过 Panel Builder 800 软件预设的界面模板进行解析处理，以数字、曲线、指示灯、图标等形式直观显示在屏幕上，实现生产状态可视化、参数趋势回放与报警信息弹窗提示。

3. 操作输入：操作人员通过触摸屏幕进行参数设置、设备启停、故障复位等操作，输入信号经模块处理后转换为标准化控制指令。

4. 指令下发：将操作指令通过通信链路传输至现场控制器，由控制器执行相应控制动作，实现对执行器（如调节阀、电机）的远程控制。

5. 状态反馈：控制器将指令执行结果与设备最新状态回传至 HMI，屏幕实时更新显示，形成闭环操作；若检测到故障，立即触发声光报警（需外接设备）与界面弹窗，记录故障代码与发生时间，便于操作人员及时处理。

• 安装环境：安装于工业控制柜面板或独立操作台，避免靠近高温热源（变频器、加热器）、强电磁干扰源（高压电缆）、潮湿区域及振动剧烈的位置；安装面需平整，承重能力≥5kg，确保设备稳定固定。

• 机械安装：

• 确认设备型号（PP886）与部件号（3BSE092980R1）符合设计要求，检查设备外观无破损、触摸屏无划痕、接口无氧化；按照安装开孔尺寸（参考设备手册）在控制柜面板上开孔，孔径需与设备尺寸匹配（410mm×286mm）。

• 将设备嵌入安装孔，用配套固定夹从面板内侧锁紧，确保安装牢固无松动，前端与面板贴合紧密（保障 IP65 防护效果）；设备后端预留≥10cm 散热与接线空间，避免遮挡接口与散热区域。

• 接线操作：

• 关闭控制柜电源，按照接线图连接电源线（24VDC 正负极）、通信线（以太网 / 串口线），确保接线牢固、正负极无接反；若需外接报警装置，连接相应开关量输出端子。

• 通信线采用屏蔽电缆，屏蔽层单端接地（接地电阻≤4Ω）；电源线与通信线分开布线，间距≥10cm，避免电磁干扰；以太网电缆长度超过 100 米时需加装交换机延伸传输距离。

• 初始化设置：

• 接通电源，观察面板电源指示灯（绿色常亮为正常），设备自动启动并进入操作系统；通过屏幕初始设置向导，配置系统语言、日期时间、屏幕亮度等基础参数。

• 运行通信配置工具，选择通信协议（如 Modbus TCP、Profibus），设置控制器 IP 地址、端口号、从站地址等参数，建立 HMI 与控制器的通信连接，测试连通性（数据能否正常刷新）。

• 界面部署：

• 在 PC 端安装 Panel Builder 800 软件，根据生产工艺需求设计操作界面，添加数据显示控件、操作按钮、趋势图、报警窗口等元素，关联通信变量与控制器寄存器地址。

• 通过 USB 接口或以太网将设计好的界面程序上传至 HMI，重启设备后程序自动运行；测试界面功能：检查数据显示是否准确、操作按钮是否响应、趋势曲线是否正常刷新、报警信号是否弹窗。

• 参数备份：

• 完成配置后，通过 USB 闪存盘备份界面程序与通信参数，存储至本地或云端，避免程序丢失；记录通信配置、关键变量地址等信息，便于后期维护查询。

• 状态监测：

• 实时观察设备运行状态：电源指示灯（绿色常亮）、通信指示灯（正常闪烁）、触摸屏响应速度；通过界面状态栏查看通信连接状态、数据更新时间与存储空间占用情况。

• 定期检查显示数据与现场实际参数的一致性，若出现数据偏差或不刷新，及时排查通信链路与控制器状态。

• 定期维护：

• 每月：用干燥软布擦拭触摸屏表面与设备外壳，清除灰尘与油污（避免使用腐蚀性清洁剂）；检查接线端子是否松动、氧化，重新紧固松动端子；测试通信链路稳定性，备份最新界面程序与运行数据。

• 每 6 个月：检查设备散热情况，清理后端散热区域灰尘；测试触摸屏触摸精度，若出现漂移可通过软件进行校准；检查电源电压稳定性（18~32VDC），确保供电正常。

• 每年：进行全功能测试，模拟故障信号验证报警功能是否正常；更新 Panel Builder 800 软件与设备固件（从 ABB 官方渠道获取升级包）；检查外壳密封性能，确保 IP65 防护等级不失效。

• 注意事项：

• 安装、接线、程序上传必须在断电状态下进行，禁止带电插拔通信线或 USB 设备，避免短路损坏模块。

• 操作触摸屏时避免使用尖锐物体（如螺丝刀），防止划伤触摸层；设备运行时禁止遮挡后端散热区域，高温环境（≥50℃）需开启控制柜散热风扇。

• 长期闲置时，每月通电 30 分钟运行自检程序，防止元器件老化；存储时覆盖防尘罩，放置于干燥阴凉环境（温度 - 10℃~+30℃），避免阳光直射与潮湿侵蚀。
