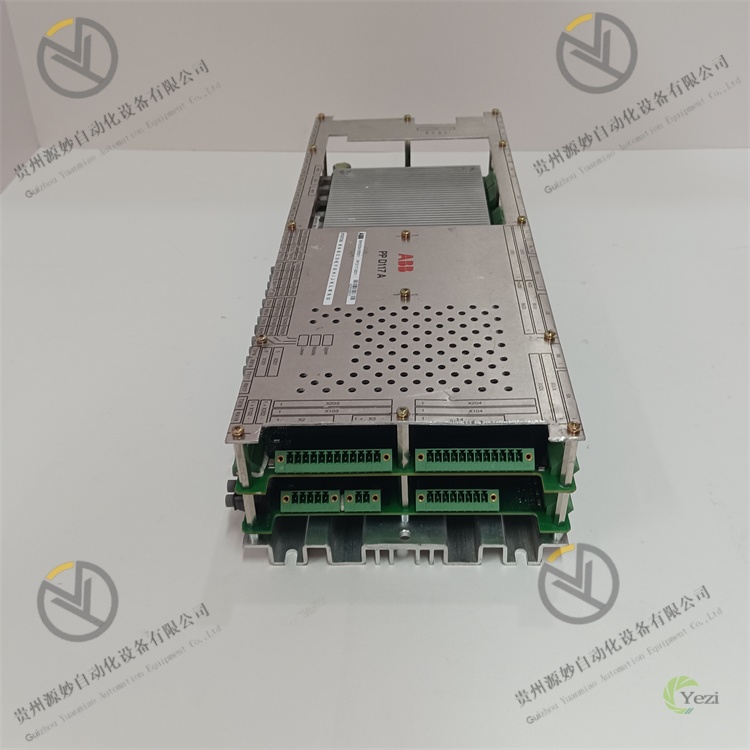

ABB PPD117A3011 3BHE030410R3011

1. 高精度电压调节与实时反馈控制

• 采用数字化 PID 调节算法，支持励磁电流的连续精确控制，电压调节精度≤±0.5% 额定电压，确保发电机输出电压稳定在设定范围内，抵御负载波动、电网扰动等外部影响。

• 具备实时状态监测与反馈功能，内置高精度电流、电压采样模块，采样频率≥1kHz，可实时采集发电机定子电压、转子电流、励磁绕组温度等关键参数，根据反馈信号动态调整励磁输出，响应时间≤10ms，实现闭环控制。

2. 全面的保护功能与安全设计

• 内置多重故障保护机制，包括过电压保护（动作阈值可配置）、过电流保护、欠电压保护、励磁绕组过热保护、失磁保护等，当检测到异常工况时，可快速触发报警信号并执行停机或降负荷操作，防止设备损坏与系统故障扩大。

• 具备故障自诊断功能，可实时监测模块内部电路、采样通道、通信接口的运行状态，自动识别故障类型并记录故障信息，支持故障追溯与快速定位，提升系统运维效率。

3. 灵活的兼容性与扩展能力

• 支持多种工业通信协议，包括 Modbus RTU、Profinet、IEC 61850 等，可无缝对接 ABB AC800M、AC500 系列控制器及第三方 PLC、SCADA 系统，实现远程监控、参数配置与数据交互。

• 提供丰富的硬件接口，包括模拟量输入 / 输出接口、数字量 I/O 接口、通信接口等，支持励磁系统的灵活配置，适配不同功率等级的发电机、电动机，满足多样化工业控制需求。

4. 工业级高可靠性与环境适应性

• 采用工业级元器件与冗余设计，平均无故障时间（MTBF）≥100,000 小时，满足电力系统 24/7 连续运行需求；模块外壳采用高强度金属材质，具备良好的电磁屏蔽性能，抗干扰等级达 IEC 61000-4-2/4 标准，可抵御工业现场电磁干扰。

• 工作环境适应性强，工作温度范围宽（-10℃~+60℃），相对湿度 5%-95%（无凝露），可适应发电厂、海上平台等不同恶劣环境条件，抗振动性能达 2g（10-500Hz），确保设备稳定运行。

1. 信号采集：通过模块内置的采样通道与外部传感器，实时采集发电机定子电压、转子电流、励磁绕组温度等运行参数，同时接收来自上位机（DCS/SCADA）的电压设定值、启停指令等控制信号。

2. 数据处理：工业级微处理器对采集的模拟信号进行模数转换（ADC）与数据解析，将实际运行电压与设定电压进行比对，通过数字化 PID 算法计算出励磁电流调节量，同时监测参数是否超出安全阈值。

3. 励磁调节：根据计算得出的调节量，模块输出相应的控制信号，驱动外部励磁功率单元（如可控硅整流桥），调整励磁电流的大小与方向，实现发电机转子磁场强度的精准控制，进而稳定定子输出电压。

4. 反馈闭环：调节后的励磁电流与发电机输出电压通过采样通道实时反馈至控制器，形成闭环控制回路，持续优化调节参数，确保电压稳定在设定范围内；若检测到异常参数，立即触发保护机制并上传报警信息。

• 安装环境：将模块安装于通风良好、无强电磁干扰的控制柜内，避免靠近高压母线、变频器等干扰源；安装位置需便于接线与维护，环境温度控制在 - 10℃~+60℃，相对湿度 5%-95%（无凝露）；远离灰尘、油污、腐蚀性气体环境。

• 机械安装：

• 采用 35mm 标准 DIN 导轨安装或面板安装，根据模块安装孔尺寸（参考产品实物）固定螺丝，确保安装牢固无松动，安装力矩为 0.5~0.8N・m；模块间预留≥5cm 散热空间，避免密集安装导致过热。

• 检查模块外观无破损、接口无松动，确认型号（PPD117A3011）与部件编号（3BHE030410R3011）符合设计要求。

• 接线操作：

• 关闭控制柜总电源，按照接线图连接电源电缆、信号电缆与控制电缆：电源电缆区分正负极，确保电压等级匹配（24VDC/110VDC/220VDC）；信号电缆（电压 / 电流采样线）采用屏蔽电缆，屏蔽层单端接地（接地电阻≤4Ω）；控制电缆连接至励磁功率单元与上位机接口。

• 接线完成后核对线路正确性，避免电源正负极接反、信号通道短路，所有电缆固定牢固，防止拉扯导致接口松动。

• 初始化设置：

• 接通电源，模块自动启动（启动时间≤30 秒），进入初始配置界面，通过面板按键或上位机软件配置系统语言、日期时间、电源模式等基础参数。

• 配置电压设定值：根据发电机额定电压，设置目标输出电压范围、调节精度阈值；配置保护参数：设定过电压、过电流、过热等保护动作阈值与延时时间。

• 通信配置：

• 选择通信协议（Modbus RTU/Profinet/IEC 61850），设置通信参数（IP 地址、子网掩码、波特率、从站地址等），确保与上位机（DCS/SCADA）通信正常；通过上位机软件读取模块设备信息，验证通信连接稳定性。

• 参数校准：

• 接入标准信号源，校准电压、电流采样通道的精度，确保采集数据准确；测试 PID 调节参数，根据实际运行工况优化比例系数（P）、积分时间（I）、微分时间（D），确保调节响应速度与稳定性平衡。

• 日常操作：

• 启动前检查模块电源、通信、信号线路连接正常，无报警指示；通过上位机或本地面板启动励磁系统，观察模块运行状态指示灯，确认电压调节正常，无异常报警。

• 运行过程中实时监测发电机输出电压、励磁电流等关键参数，定期查看故障记录，及时处理报警信息；禁止在运行过程中随意修改核心调节参数与保护阈值。

• 定期维护：

• 每周：用干燥软布擦拭模块表面灰尘，检查电缆连接是否牢固，接口有无氧化迹象；查看模块散热情况，确保无过热现象。

• 每月：通过上位机软件备份配置参数与故障记录；检查电源电压稳定性，验证保护功能是否有效（可通过模拟故障信号测试）；更新模块固件（如有新版本）。

• 每年：对模块进行全面检测，校准采样通道精度；检查内部元器件有无老化、损坏；测试通信稳定性与抗干扰性能；必要时联系 ABB 售后进行专业维护。

• 注意事项：

• 模块运行时禁止带电插拔电缆，避免静电击穿电子元件；禁止超出额定参数范围运行，防止模块损坏。

• 长期停机时断开模块电源，做好防尘、防潮措施；存储时将模块放入原包装，置于干燥阴凉环境（温度 - 25℃~+70℃）。
