一、产品概述

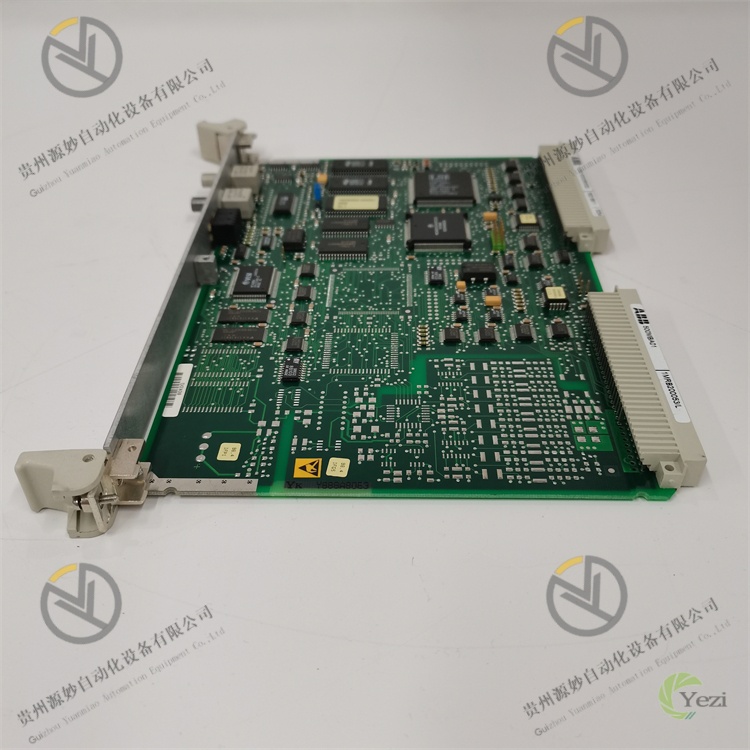

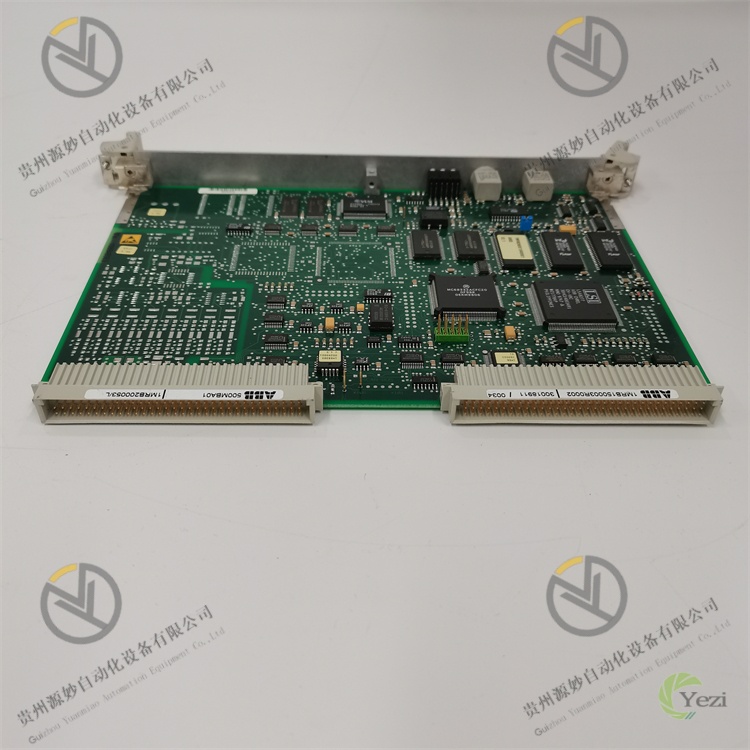

ABB 500MBA01（对应部件号：1MRB150003R0002、1MRB200053/L）是控制模块，核心功能是实现工业现场信号的集中采集、逻辑运算与精准控制输出，专为中大型工业自动化系统的协同控制场景设计。该模块可无缝集成于ABB AC 500系列PLC系统及各类工业DCS系统，为电力、化工、冶金、建材等领域的生产线控制、设备联动、过程监控等场景提供高可靠的信号交互与控制支撑。
产品采用ABB工业级标准化硬件架构与紧凑型设计，具备抗干扰能力强、运行稳定性高、兼容性广等核心特点，可与ABB AC 500系列处理器模块、电源模块、I/O扩展模块及第三方工业控制设备协同工作，凭借优异的环境适应性和长期连续运行能力，成为工业自动化系统中实现精准控制与高效运维的关键核心组件。
二、功能特点
1. 多维度信号交互与精准控制
配备标准化信号接口，支持模拟量、数字量信号的双向交互，可精准采集工业现场温度、压力、流量等传感器输出信号，同时输出稳定的控制信号驱动执行器、继电器等外部设备，适配多参数监测与多设备联动的复杂工业控制需求。模块内置高精度信号处理电路，信号采集精度误差≤±0.1%，控制输出响应时间≤1ms，确保控制系统的实时性与控制精度。
2. 工业级抗干扰与稳定运行设计
采用全金属屏蔽外壳与差分信号处理技术，内置多级电磁干扰抑制电路，可有效抵御工业现场电磁辐射、电网波动、电压冲击等干扰，符合IEC 61000-4系列抗电磁干扰标准，确保在复杂工业电磁环境下信号传输与运行的稳定性。选用工业级高寿命元器件与强化型电路布局，经过严苛的高低温循环、振动、湿度测试，平均无故障时间（MTBF）优异，满足工业现场24/7连续运行需求，故障率低且使用寿命长。
3. 广泛兼容性与灵活集成能力
深度兼容ABB AC 500系列PLC系统，可直接对接AC 500系列CPU模块、扩展机架，支持通过ABB标准背板总线实现信号与数据的高速传输。同时兼容工业领域主流DCS系统及第三方PLC设备，支持多种标准工业通信协议，无需大规模改造现有控制架构即可快速集成，显著降低系统升级与适配成本。模块支持参数自定义配置，可根据不同应用场景灵活调整信号量程、控制逻辑、报警阈值等参数，适配多样化工业控制需求。
4. 便捷安装与运维优化设计
采用紧凑型结构设计，占用安装空间小，支持35mm标准DIN导轨安装或面板嵌入式安装，通过标准化卡槽与固定螺丝实现快速拆装，降低现场施工难度与时间成本。面板配备多组状态指示灯，实时反馈模块电源状态、运行状态、通信状态及故障信息，便于现场人员直观排查问题；采用标准化端子排设计，接线规范清晰、连接牢固，同时支持在线参数配置与故障诊断，大幅提升运维效率。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/部件号 | 型号：500MBA01；部件号：1MRB150003R0002、1MRB200053/L |
制造商 | ABB |
产品类型 | 工业级核心控制模块（适配AC 500系列PLC系统） |
核心功能 | 信号采集（模拟量/数字量）、逻辑运算、控制输出、状态监测、故障诊断、高速通信 |
信号特性 | 采集精度：≤±0.1%；输入响应时间：≤1ms；输出切换延迟：≤2ms；支持信号类型：4-20mA/0-10V（模拟量）、NPN/PNP（数字量） |
通信接口 | 支持ABB标准背板总线；兼容RS-485、Ethernet等工业通信接口；支持Modbus、Profinet等标准工业通信协议 |
电源参数 | 工作电压：24VDC±10%（典型值）；功耗：典型≤15W，最大≤20W |
环境适应性 | 工作温度：-25℃~+65℃；存储温度：-40℃~+85℃；相对湿度：5%-95%（无凝露）；抗振动：2g（10-500Hz）；抗电磁干扰：符合IEC 61000-4-2/3/4/5标准 |
物理参数 | 尺寸（W×H×D）：紧凑型设计（典型约100mm×80mm×125mm）；重量：约0.7kg；安装方式：35mm DIN导轨安装/面板安装；外壳：全金属屏蔽封装 |
兼容系统 | ABB AC 500系列PLC系统、主流工业DCS系统、第三方标准PLC设备 |
应用场景 | 电力系统控制、化工过程控制、冶金生产线控制、建材生产设备联动、工业设备状态监控等中大型工业自动化场景 |
四、工作原理
ABB 500MBA01（1MRB150003R0002/1MRB200053/L）的核心工作逻辑为“信号采集→信号处理→逻辑运算→控制输出→状态反馈”，具体流程如下：
- 信号采集：通过标准化端子接口连接工业现场传感器（温度、压力、流量等），采集模拟量或数字量信号，经模块内部信号调理电路进行放大、滤波处理，去除干扰杂波，确保原始信号的稳定性。
- 信号处理：将调理后的信号通过模数转换（ADC）转换为数字信号，传输至模块内置处理单元，同时对信号进行有效性校验，剔除异常信号，保障数据的可靠性。
- 逻辑运算：处理单元根据预设的控制逻辑或接收的上位机（PLC/控制器）指令，对采集的信号进行逻辑运算与数据分析，生成相应的控制指令。
- 控制输出：将生成的控制指令通过数模转换（DAC）转换为模拟量输出信号，或直接输出数字量控制信号，经端子排传输至执行器、继电器、电磁阀等外部设备，执行相应的控制动作。
- 状态反馈：模块实时监测自身运行状态、信号采集状态、输出状态及通信状态，通过面板指示灯或通信接口将状态信息反馈至上位机，若检测到故障（如信号丢失、电源异常、通信中断），立即触发报警机制，便于操作人员快速定位并处理问题。
五、操作指南
1. 安装步骤
安装环境
将模块安装于通风良好、无强电磁干扰的控制柜内，避免靠近变频器、高压母线、大功率电机等干扰源；环境温度控制在-25℃~+65℃，相对湿度5%-95%（无凝露）；远离灰尘、油污、腐蚀性气体及潮湿区域，确保安装环境符合工业级设备运行要求。
机械安装
采用35mm标准DIN导轨安装或面板安装，根据模块安装孔尺寸固定螺丝，安装力矩为0.5~0.8N·m，确保安装牢固无松动；模块间预留≥3cm散热空间，避免密集安装导致过热；安装前检查模块外观无破损、端子无氧化变形，确认型号及部件号（500MBA01/1MRB150003R0002/1MRB200053/L）符合安装要求，核对配套电源模块、控制器的兼容性。
接线操作
关闭控制柜总电源，按照接线图连接电源电缆、输入信号电缆与输出控制电缆：电源电缆区分正负极，确保电压等级为24VDC±10%；输入电缆连接传感器信号输出端，根据信号类型（模拟量/数字量）对应接线；输出电缆连接执行元件，确保负载电流/电压在模块额定范围内。接线完成后核对线路正确性，端子螺丝拧紧，避免虚接；信号电缆建议采用屏蔽电缆，屏蔽层单端接地（接地电阻≤4Ω），增强抗干扰能力。
2. 系统配置
参数初始化
接通电源，模块自动启动（启动时间≤10秒），通过ABB Control Builder Plus编程软件或上位机配置工具连接模块，配置信号量程、采集频率、输出阈值、控制逻辑等参数，确保与现场设备匹配；同时配置故障报警参数（如信号丢失报警、过载报警），启用故障检测功能，确保异常时快速响应。
通信配置
若模块通过总线与控制器或上位机连接，配置总线地址、通信波特率、通信协议等参数，确保通信链路稳定；通过配置工具读取模块设备信息与运行状态，验证通信有效性。
3. 运行与维护
日常操作
启动前检查模块电源、信号线路连接正常，无松动或短路隐患；接通电源后，观察面板状态指示灯，确认模块正常初始化，无故障报警。运行过程中，通过上位机实时监测模块采集的信号数据与输出状态，定期查看运行日志，发现信号异常或设备故障时及时处理；禁止在运行中随意插拔模块或修改核心配置参数。
定期维护
- 每周：用干燥软布擦拭模块表面灰尘，检查端子有无氧化、发热痕迹，确认接线牢固；观察指示灯状态，排查潜在故障。
- 每月：通过配置工具备份模块参数；测试输入/输出通道有效性，模拟传感器信号验证采集功能，测试输出通道驱动能力；检查电源电压稳定性。
- 每年：对模块进行全面检测，清理内部灰尘（专业人员操作），检查元器件有无老化、鼓包现象；校准信号采集与输出精度，确保性能符合要求；必要时联系ABB售后进行专业维护。
注意事项
- 模块运行时禁止带电插拔电缆或打开外壳，避免静电击穿电子元件或触电；安装与维护需由专业人员操作，严格遵守电气安全规范。
- 长期停机时断开模块电源，做好防尘、防潮措施；存储时将模块放入原包装，置于干燥阴凉环境（温度-40℃~+85℃），避免剧烈振动与碰撞。
- 更换模块时，需确保新模块型号及部件号与原模块一致，更换后重新核对参数配置，测试运行正常后方可投入正式使用。
4. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
模块无电源，指示灯不亮 | 电源故障、接线错误、端子松动 | 检查输入电源电压是否为24VDC±10%；核对电源正负极接线；重新紧固电源端子螺丝；更换备用电源测试 |
输入信号无采集/采集异常 | 传感器故障、接线错误、参数配置错误、通道故障 | 测试传感器输出信号是否正常；核对输入通道接线与信号类型配置；重新校准信号量程；更换备用通道测试 |
输出信号无输出/输出异常 | 执行元件故障、负载超出额定值、输出通道故障、控制逻辑配置错误 | 检查执行元件是否正常工作；核实负载电流/电压是否在模块额定范围内；用万用表检测输出通道信号；核对控制逻辑参数 |
通信中断，无法远程监控 | 通信参数配置错误、总线故障、通信电缆损坏、协议不匹配 | 重新核对通信地址、波特率、协议等参数；检查总线电缆连接与终端电阻；更换通信电缆测试；确认模块与上位机协议一致 |
模块频繁报警/误动作 | 电磁干扰、电源波动、参数配置不当、元器件老化 | 加强信号电缆屏蔽与接地；检查电源电压稳定性，增加电源滤波装置；调整报警阈值等参数；检测元器件状态，必要时更换模块 |
端子发热/氧化 | 接线虚接、负载过大、环境潮湿 | 重新紧固端子螺丝，清理氧化层；核实负载是否超出额定值；改善安装环境防潮措施 |
