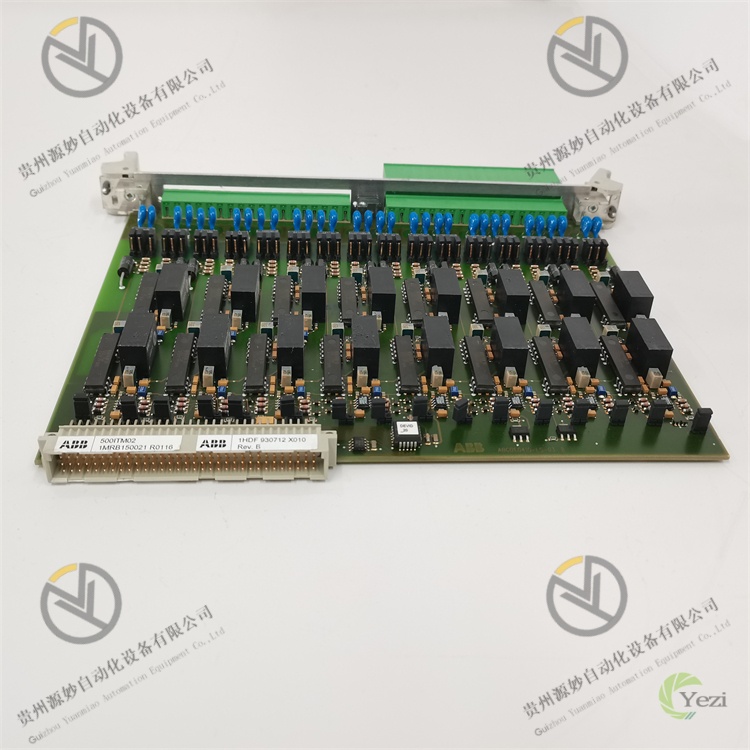

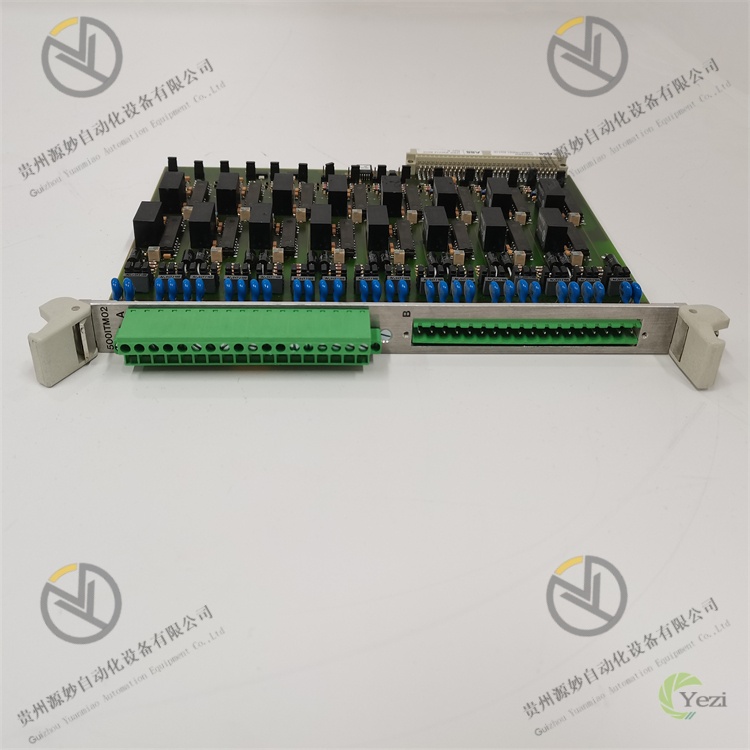

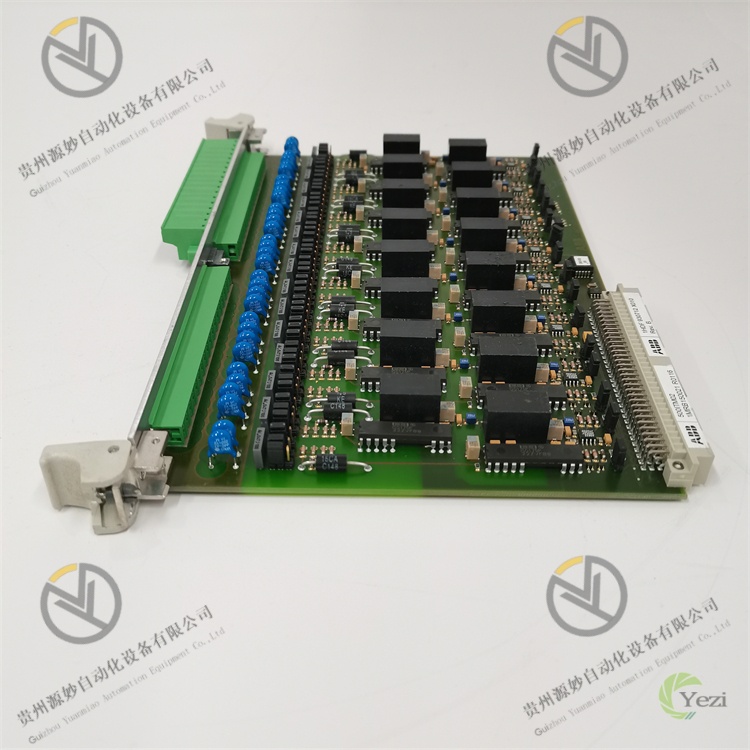

ABB 500ITM02 1MRB150021RO116 1HDF930712X010
一、产品概述
ABB 500ITM02（对应部件号：1MRB150021RO116、1HDF930712X010）是控制模块，核心功能是实现工业现场多类型信号的精准采集、智能分析与高效控制输出，适配中大型工业场景的设备联动与过程管控需求。该模块可无缝集成于ABB AC 500系列PLC系统及主流工业DCS系统，为电力、冶金、化工、建材等领域的生产线自动化控制、关键设备状态监测、工艺参数调控等场景提供高可靠的控制支撑与数据交互保障。
产品采用ABB工业级标准化硬件架构与紧凑型设计，融合高精度信号处理技术与强抗干扰设计，具备运行稳定、响应迅速、兼容性广等核心优势，可与ABB AC 500系列CPU模块、电源模块、I/O扩展模块及第三方工业控制设备协同工作，凭借优异的环境适应性和长期连续运行能力，成为工业自动化系统中实现精准控制、智能运维的关键核心组件。
二、功能特点
1. 多类型信号兼容与高精度交互
具备多通道信号采集与输出能力，兼容模拟量（4-20mA/0-10V）、数字量（NPN/PNP）等多种信号类型，可精准采集工业现场温度、压力、流量、液位等传感器输出信号，同时输出稳定的控制信号驱动执行器、继电器、电磁阀等外部设备，适配复杂工业场景的多参数监测与多设备联动需求。模块内置高精度信号调理与转换电路，信号采集精度误差≤±0.1%，输入响应时间≤1ms，控制输出延迟≤2ms，确保控制系统的实时性与控制精度。
2. 工业级强抗干扰与稳定运行保障
采用全金属屏蔽外壳与差分信号传输技术，内置多级电磁干扰抑制电路，可有效抵御工业现场电磁辐射、电网波动、电压冲击等干扰，符合IEC 61000-4系列抗电磁干扰标准，确保在复杂工业电磁环境下信号传输与运行的稳定性。选用工业级高寿命元器件与强化型电路布局，经过严苛的高低温循环（-25℃~+65℃）、振动、湿度测试，平均无故障时间（MTBF）优异，满足工业现场24/7连续运行需求，故障率低且使用寿命长。
3. 广泛兼容性与灵活集成能力
深度兼容ABB AC 500系列PLC系统，可直接对接AC 500系列扩展机架与CPU模块，通过ABB标准背板总线实现信号与数据的高速传输。同时兼容工业领域主流DCS系统及第三方PLC设备，支持Modbus、Profinet等标准工业通信协议，无需大规模改造现有控制架构即可快速集成，显著降低系统升级与适配成本。模块支持参数自定义配置，可根据不同应用场景灵活调整信号量程、控制逻辑、报警阈值等参数，适配多样化工业控制需求。
4. 智能运维与便捷安装设计
采用紧凑型结构设计，占用安装空间小，支持35mm标准DIN导轨安装或面板嵌入式安装，通过标准化卡槽与固定螺丝实现快速拆装，降低现场施工难度与时间成本。面板配备多组状态指示灯，实时反馈模块电源状态、运行状态、通信状态及各通道故障信息，便于现场人员直观排查问题；支持在线参数配置、故障诊断与数据备份，通过ABB专用编程软件可远程监控模块运行状态，大幅提升运维效率。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/部件号 | 型号：500ITM02；部件号：1MRB150021RO116、1HDF930712X010 |
制造商 | ABB |
产品类型 | 工业级智能控制模块（适配AC 500系列PLC系统） |
核心功能 | 多类型信号采集（模拟量/数字量）、逻辑运算、智能控制输出、状态监测、故障诊断、高速通信 |
信号特性 | 采集精度：≤±0.1%；输入响应时间：≤1ms；输出切换延迟：≤2ms；模拟量输入：4-20mA/0-10V；数字量输入：NPN/PNP（兼容）；数字量输出：继电器/晶体管（可选） |
通信接口 | 支持ABB标准背板总线；配备RS-485、Ethernet工业通信接口；兼容Modbus RTU、Profinet等标准工业通信协议 |
电源参数 | 工作电压：24VDC±10%（典型值）；功耗：典型≤12W，最大≤18W |
环境适应性 | 工作温度：-25℃~+65℃；存储温度：-40℃~+85℃；相对湿度：5%-95%（无凝露）；抗振动：2g（10-500Hz）；抗电磁干扰：符合IEC 61000-4-2/3/4/5标准 |
物理参数 | 尺寸（W×H×D）：紧凑型设计（典型约95mm×75mm×120mm）；重量：约0.65kg；安装方式：35mm DIN导轨安装/面板安装；外壳：全金属屏蔽封装 |
兼容系统 | ABB AC 500系列PLC系统、主流工业DCS系统、第三方标准PLC设备 |
应用场景 | 电力系统自动化控制、冶金生产线管控、化工过程参数调节、建材生产设备联动、工业关键设备状态监控等中大型工业自动化场景 |
四、工作原理
ABB 500ITM02（1MRB150021RO116/1HDF930712X010）的核心工作逻辑为“信号采集→信号调理→逻辑运算→控制输出→状态反馈”，具体流程如下：
- 信号采集：通过标准化端子接口连接工业现场各类传感器（温度、压力、流量、限位开关等），同步采集模拟量或数字量信号，原始信号经模块内部接口电路传输至信号调理单元。
- 信号调理：调理单元对采集的原始信号进行放大、滤波、隔离处理，去除工业现场干扰杂波，同时将模拟量信号转换为标准电压/电流信号，确保信号的稳定性与可靠性；数字量信号经电平转换后适配模块内部处理单元输入要求。
- 逻辑运算：调理后的信号传输至模块内置智能处理单元，处理单元根据预设的控制逻辑或接收的上位机（PLC/控制器）指令，对信号进行实时分析与逻辑运算，生成精准的控制指令。
- 控制输出：处理单元生成的控制指令经数模转换（DAC）或直接通过数字输出电路，转换为模拟量或数字量控制信号，经端子排传输至执行器、继电器等外部设备，执行相应的控制动作，实现工艺参数调控或设备联动。
- 状态反馈：模块实时监测自身运行状态（电源、通信）、信号采集状态及输出状态，通过面板指示灯或通信接口将状态信息反馈至上位机；若检测到故障（如信号丢失、电源异常、过载、通信中断），立即触发本地报警与远程报警，同时记录故障信息，便于操作人员快速定位并处理问题。
五、操作指南
1. 安装步骤
安装环境
将模块安装于通风良好、无强电磁干扰的控制柜内，避免靠近变频器、高压母线、大功率电机等干扰源；环境温度控制在-25℃~+65℃，相对湿度5%-95%（无凝露）；远离灰尘、油污、腐蚀性气体及潮湿区域，确保安装环境符合工业级设备运行要求，同时预留充足散热空间。
机械安装
采用35mm标准DIN导轨安装或面板安装，根据模块安装孔尺寸选用适配螺丝，安装力矩控制在0.5~0.8N·m，确保安装牢固无松动；模块间预留≥3cm散热空间，避免密集安装导致过热；安装前仔细检查模块外观无破损、端子无氧化变形，确认型号及部件号（500ITM02/1MRB150021RO116/1HDF930712X010）与安装要求一致，核对配套电源模块、控制器的兼容性。
接线操作
关闭控制柜总电源，严格按照接线图规范连接电源电缆、输入信号电缆与输出控制电缆：电源电缆需准确区分正负极，确保输入电压为24VDC±10%；输入电缆根据信号类型（模拟量/数字量）对应连接传感器信号输出端，模拟量信号优先选用屏蔽电缆；输出电缆连接执行元件，确保负载电流/电压在模块额定范围内。接线完成后逐一核对线路正确性，拧紧端子螺丝避免虚接；屏蔽电缆屏蔽层单端接地（接地电阻≤4Ω），增强抗干扰能力。
2. 系统配置
参数初始化
接通电源，模块自动启动（启动时间≤10秒），通过ABB Control Builder Plus编程软件或上位机配置工具建立与模块的通信连接；根据现场设备需求，配置信号量程、采集频率、输出阈值、控制逻辑等核心参数，确保与传感器、执行器参数匹配；同时配置故障报警参数（如信号丢失报警、过载保护阈值、通信中断报警），启用故障检测与自动保护功能。
通信配置
若模块需接入PLC或DCS系统，配置总线地址、通信波特率、通信协议等参数，确保与系统通信链路稳定；通过配置工具读取模块设备信息、通道状态及运行参数，验证通信有效性；若为分布式控制场景，需配置模块与其他节点的联动参数，确保数据交互正常。
3. 运行与维护
日常操作
启动前再次检查模块电源、信号线路连接正常，无松动或短路隐患；接通电源后，观察面板状态指示灯，确认模块正常初始化，无故障报警提示。运行过程中，通过上位机实时监测模块采集的信号数据、输出状态及运行日志，定期查看故障记录，发现信号异常或设备故障时及时停机处理；禁止在运行中随意插拔模块、修改核心配置参数或断开通信链路。
定期维护
- 每周：用干燥软布擦拭模块表面灰尘，检查端子有无氧化、发热痕迹，确认接线牢固；观察面板指示灯状态，排查潜在故障隐患。
- 每月：通过配置工具备份模块参数；测试输入/输出通道有效性，模拟传感器信号验证采集功能，测试输出通道驱动能力；检查电源电压稳定性，确保供电正常。
- 每年：由专业人员对模块进行全面检测，清理内部灰尘，检查元器件有无老化、鼓包、氧化现象；校准信号采集与输出精度，确保性能符合要求；若模块存在故障隐患，及时联系ABB售后进行维修或更换。
注意事项
- 模块运行时禁止带电插拔电缆或打开外壳，避免静电击穿电子元件或触电危险；安装、维护及配置操作必须由专业人员完成，严格遵守电气安全规范。
- 长期停机时需断开模块电源，做好控制柜防尘、防潮、防腐蚀措施；模块存储时需放入原包装，置于干燥阴凉环境（温度-40℃~+85℃），避免剧烈振动、碰撞及阳光直射。
- 更换模块时，需确保新模块型号及部件号与原模块一致，更换后重新导入备份参数，测试各功能正常后方可投入正式运行。
4. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
模块无电源，指示灯不亮 | 电源故障、电源接线错误、端子松动 | 检查输入电源电压是否为24VDC±10%；核对电源正负极接线；重新紧固电源端子螺丝；更换备用电源测试 |
输入信号无采集/采集异常 | 传感器故障、接线错误、信号量程配置错误、通道故障 | 测试传感器输出信号是否正常；核对输入通道接线与信号类型匹配性；重新校准信号量程参数；更换备用通道测试 |
输出信号无输出/输出异常 | 执行元件故障、负载超出额定值、控制逻辑配置错误、输出通道故障 | 检查执行元件是否正常工作；核实负载电流/电压是否在模块额定范围内；核对控制逻辑与输出阈值参数；用万用表检测输出通道信号 |
通信中断，无法远程监控 | 通信参数配置错误、通信电缆损坏、总线故障、协议不匹配 | 重新核对通信地址、波特率、协议等参数；检查总线电缆连接与终端电阻；更换通信电缆测试；确认模块与上位机协议一致性 |
模块频繁报警/误动作 | 电磁干扰、电源波动、报警阈值配置不当、元器件老化 | 加强信号电缆屏蔽与接地；检查电源电压稳定性，增设电源滤波装置；调整报警阈值参数；检测元器件状态，老化严重时更换模块 |
端子发热/氧化 | 接线虚接、负载过大、环境潮湿 | 重新紧固端子螺丝，清理氧化层；核实负载是否超出额定值；改善安装环境防潮措施，必要时更换端子 |
