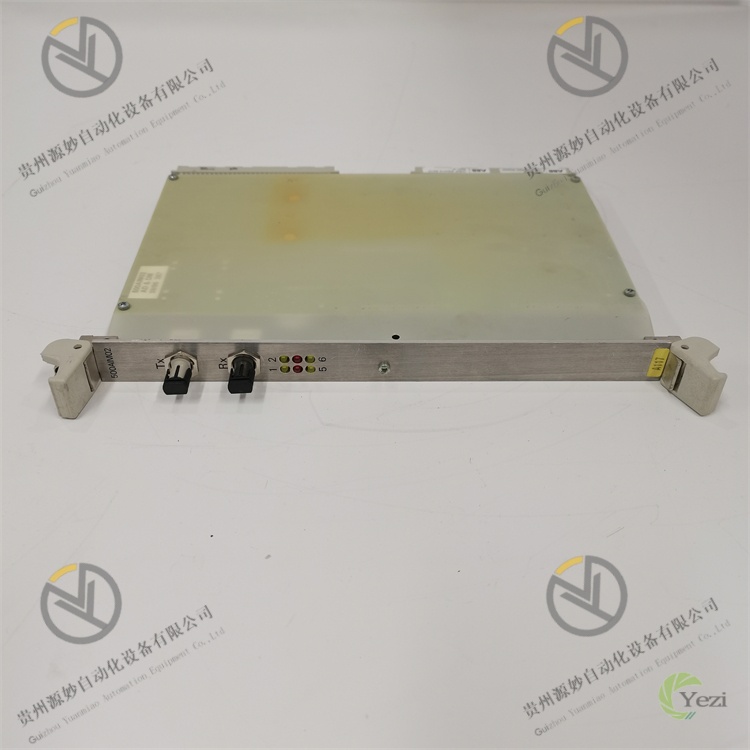

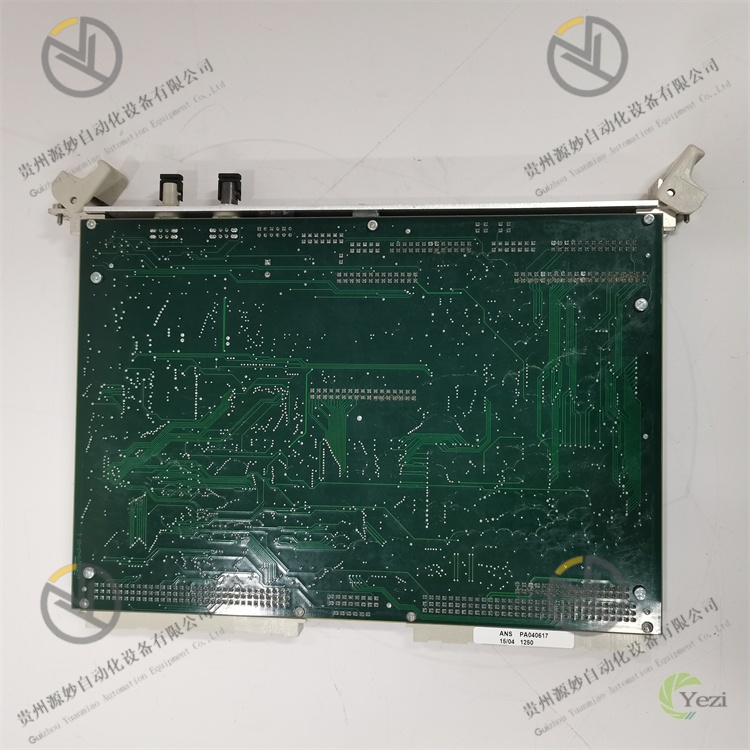

ABB 500AIM02 1MRB150022R001
一、产品概述
ABB 500AIM02 1MRB150022R001 是一款通讯模块，核心定位为系统内设备间数据交互的关键枢纽，主要承担多设备间高效数据传输、通讯协议转换、信号同步交互及通讯状态实时监测等核心任务。依托ABB在工业自动化领域的成熟技术积淀，该产品采用高稳定性的硬件架构与优化的通讯协议处理算法，可实现与ABB全系列PLC、变频器、传感器、执行机构及上位监控系统的无缝对接，为石油化工、电力能源、智能制造、冶金建材等工业场景提供稳定、高效、可靠的通讯支撑，保障整个自动化控制系统的协同运转。
产品采用严苛的工业级设计标准，具备优异的抗电磁干扰能力与宽温适应特性，可在多尘、潮湿、高低温波动及强电磁辐射等恶劣工业环境中长时间连续稳定运行。其紧凑的模块化结构适配工业控制柜标准安装需求，便于系统快速集成、后期扩容与维护更换，广泛应用于分布式控制系统（DCS）、智能制造生产线、过程控制回路等核心场景，是提升工业自动化系统数据交互效率、保障控制指令精准传达的关键核心组件。
二、功能特点
1. 高效数据交互，通讯链路稳定
内置高性能通讯处理单元，支持多协议数据传输与转换，可实现工业现场不同设备间的高效数据交换。采用优化的信号调制解调技术，数据传输延迟低、误码率小，能保障控制指令与监测数据的实时精准传达。同时具备多路并行通讯处理能力，可同时接入多个外设节点，满足复杂工业系统多设备协同通讯的需求，大幅提升系统数据交互效率。
2. 多协议兼容，适配性广泛
兼容多种主流工业通讯协议（如EIB/KNX等），可灵活适配不同品牌、不同类型的工业控制设备，包括PLC、变频器、智能传感器、执行机构及上位监控系统等。通过协议自适应识别功能，能自动匹配接入设备的通讯参数，降低系统集成难度，实现新旧设备的无缝衔接，提升工业控制系统的扩展性与兼容性。
3. 工业级环境适应，防护性能优异
采用高强度工业级外壳设计，防护等级达IP65，具备出色的防尘、防水能力，可有效抵御工业现场灰尘、水汽的侵蚀，避免内部电路短路或元器件老化损坏。产品支持宽温工作范围，可在-20℃~+60℃的环境温度下稳定运行，适配不同地域、不同气候条件下的工业场景。同时内置EMI滤波电路与屏蔽防护层，能有效抵御变频器、高压设备等产生的强电磁干扰，确保通讯链路的稳定性不受外界环境影响。
4. 实时状态监测，故障预警及时
具备全面的通讯状态监测与智能故障诊断功能，可实时监测通讯链路连接状态、数据传输速率、协议交互状态及模块自身运行参数（如供电电压、内部温度等）。当检测到通讯中断、数据传输异常、协议不匹配、过载等故障时，立即触发故障告警机制，通过状态指示灯直观反馈故障类型，同时自动记录故障日志（含故障类型、发生时间、相关参数），并可将故障信号上传至上位控制系统，为运维人员快速定位与处理故障提供精准依据，大幅降低系统停机时间。
5. 便捷集成维护，运维成本可控
采用标准化模块化设计，安装尺寸紧凑，可直接嵌入工业控制柜标准安装位置，无需额外定制安装支架，极大缩短系统集成周期。配备清晰的接线端子与标识，便于现场接线与调试；支持在线参数配置与固件升级，无需拆卸模块即可完成维护操作，降低运维难度。产品经过严格的可靠性老化测试，元器件使用寿命长，可满足工业场景24小时连续长期运行的需求，大幅降低设备更换频率与维护成本。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/制造商 | 型号：500AIM02；部件号：1MRB150022R001；制造商：ABB |
产品类型 | 工业级通讯模块（设备间数据交互枢纽） |
电源参数 | 供电电压：24VDC（额定值）；适配电压范围：24VDC±15%；供电方式：支持DCS二线制供电（可选） |
通讯参数 | 支持协议：EIB/KNX等主流工业通讯协议；通讯接口：RS-485、以太网（标准工业接口）；数据传输方式：全双工/半双工可选；信号类型：支持4~20mA模拟信号调制通讯（可选） |
输入/输出参数 | 数字输入/输出：8个数字输入，8个数字输出；模拟输入/输出：4个模拟输入，2个模拟输出（适配工业标准信号） |
环境适应性 | 工作温度：-20℃~+60℃；存储温度：-40℃~+85℃；相对湿度：5%~95%（无凝露）；抗振动：10~500Hz，2G峰值加速度（3轴）；抗冲击：50G峰值加速度（11ms持续时间） |
电磁兼容与防护 | 防护等级：IP65（模块本体）；EMC标准：符合工业级电磁兼容相关标准；抗干扰性能：±2kV ESD接触放电、±8kV ESD空气放电；内置EMI滤波器与屏蔽防护层 |
物理参数 | 安装方式：标准导轨式/壁挂式安装（兼容工业控制柜标准安装）；外形尺寸：120mm×80mm×40mm（具体以实物为准）；净重量：约0.2kg（具体以实物为准）；外壳材质：工业级高强度阻燃塑料 |
兼容设备与应用 | 兼容设备：ABB全系列PLC、变频器、智能传感器、执行机构及主流品牌工业控制设备；应用场景：石油化工、电力能源、智能制造、冶金建材、过程控制系统、分布式控制系统（DCS）等工业自动化场景 |
四、工作原理
ABB 500AIM02 1MRB150022R001通讯模块的核心工作逻辑为“信号接收→协议解析→数据转换→协议封装→信号发送→状态监测与反馈”，通过与工业自动化系统中各类设备的协同配合，完成全流程的设备间数据交互任务，具体工作流程如下：
- 信号接收：模块通过标准化通讯接口（RS-485、以太网等）实时接收来自PLC、传感器、上位监控系统等设备的通讯信号，包括控制指令、监测数据、状态反馈等，信号类型涵盖数字信号、模拟信号及调制通讯信号等。
- 协议解析：接收的通讯信号进入内置的协议处理单元，单元根据预设的通讯协议类型，对信号进行精准解析，提取核心数据信息，同时校验数据的完整性与有效性，剔除无效数据与干扰信号，确保数据的准确性。
- 数据转换：针对不同设备间的协议差异，模块对解析后的核心数据进行格式转换与协议适配处理，将数据转换为接收端设备可识别的标准格式，实现不同协议设备间的跨协议数据交互，保障数据的兼容性与互通性。
- 协议封装：转换后的标准数据经协议封装单元处理，按照接收端设备支持的通讯协议格式进行重新封装，生成符合规范的通讯信号，同时添加数据校验码与标识信息，为数据的精准传输提供保障。
- 信号发送：封装完成的通讯信号通过对应的输出接口精准发送至目标设备（如执行机构、变频器、上位监控系统等），实现控制指令的下达、监测数据的上传及设备状态的交互，保障整个控制系统的协同运转。
- 状态监测与反馈：模块在运行过程中，实时监测通讯链路的连接状态、数据传输速率、协议交互完整性及自身运行状态（供电电压、内部温度、接口连接状态）。通过内置的故障诊断算法，识别通讯中断、数据丢失、协议不匹配、过载等故障工况，一旦检测到故障，立即触发告警机制，通过状态指示灯反馈故障信息，记录故障日志并上传至上位控制系统，同时采取故障隔离措施，避免故障扩散影响整个通讯网络的运行。
五、操作指南
1. 安装步骤
安装环境要求
选择无剧烈振动、冲击，远离高温热源（如加热器、锅炉、蒸汽管道）、强电磁干扰源（如变频器、高压母线、电焊机）及腐蚀性气体、液体的安装位置；环境温度需控制在-20℃~+60℃，相对湿度保持在5%~95%（无凝露），避免阳光直射与雨水淋溅；安装面需平整牢固，确保模块安装后稳定无松动，同时预留足够的通风空间与操作空间，便于后期接线、调试与维护。
机械安装操作
采用标准导轨式或壁挂式安装：若采用导轨安装，需先清理工业控制柜内的标准导轨，确保导轨无杂物、无变形，将模块对准导轨卡槽平稳推入，直至卡扣完全卡合，轻轻晃动模块确认安装牢固；若采用壁挂安装，需选用适配的固定螺丝，将模块固定在平整的安装面上，确保安装牢固无松动。安装过程中需轻拿轻放，避免碰撞模块的接口、指示灯及外壳，防止造成物理损伤；多个模块并排安装时，需保持至少5mm的间距，保障通风散热效果。
接线操作规范
安装、接线操作必须由具备专业资质的工业电气技术人员完成，严格遵守工业电气安全规范，操作前务必断开系统总电源，并悬挂“禁止合闸”标识。按照产品接线端子图规范连接电源、通讯及信号电缆：电源电缆接入模块电源端子，确认供电电压为24VDC，准确区分正负极，避免接反损坏内部电路；通讯电缆根据接口类型（RS-485、以太网）对应接入相应的通讯端子，选用适配规格的屏蔽电缆，增强抗干扰能力，电缆屏蔽层需规范接地；信号输入/输出电缆根据信号类型（数字量/模拟量）对应接入相应端子，确保与设备的连接可靠牢固。所有接线完成后，逐一紧固端子螺丝，核对线路连接的正确性，确保无短路、虚接、错接等情况。
2. 配置与调试
参数配置
根据工业自动化系统的实际需求，通过上位监控系统或专用配置软件对模块的通讯协议类型、通讯速率、数据格式、地址码、告警触发条件等参数进行精准配置。配置前需明确接入设备的通讯参数要求，确保模块参数与接入设备参数一致，避免因参数不匹配导致通讯故障。配置完成后，务必备份参数文件，便于后期维护、参数恢复或系统扩容时使用。
调试与功能验证
接通模块电源，观察状态指示灯，确认模块正常启动（电源指示灯常亮，故障指示灯熄灭）；通过上位监控系统发送测试指令，验证模块与各设备间的通讯链路是否通畅，数据传输是否准确、实时；检查模块对不同协议信号的转换功能是否正常，确保跨协议设备间的数据互通性；模拟故障场景（如断开通讯电缆、输入信号异常、协议不匹配等），验证模块的故障告警功能、故障日志记录功能及故障隔离功能是否正常生效，确保故障信息反馈准确、故障处理及时可靠。
3. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
上电无响应，电源指示灯不亮 | 电源供电故障、电源接线错误/虚接、电源端子氧化、内部电源单元损坏 | 检查电源是否正常输出24VDC；核对电源接线正负极，重新紧固端子螺丝；用无水酒精清理电源端子氧化层；更换备用电源测试，若仍无响应，联系官方售后检修内部电源单元 |
通讯中断，数据无法传输 | 通讯电缆损坏/虚接、通讯参数配置错误、协议不匹配、接口松动、强电磁干扰 | 检查通讯电缆完整性，重新插拔并紧固电缆；核对模块与接入设备的通讯参数（协议类型、速率、地址码等），修正参数偏差；检查通讯接口连接状态，确保接口牢固无松动；排查周边强电磁干扰源，采取屏蔽防护措施；更换备用通讯接口测试，若仍异常，联系售后检修模块 |
故障指示灯常亮，触发告警 | 数据传输异常、过载运行、电源电压异常、模块内部电路故障、接入设备故障 | 通过上位系统查看故障日志，明确故障类型；检查电源电压是否在24VDC±15%适配范围内；核实模块负载情况，避免过载运行；检查接入设备的运行状态，排除设备故障；若上述排查无问题，联系售后检修模块内部电路 |
数据传输延迟大、误码率高 | 通讯参数设置不当、电缆质量不佳、强电磁干扰、模块散热不良 | 优化通讯参数（如降低传输速率、增加校验码等）；更换高品质屏蔽通讯电缆，规范接地；采取抗干扰措施，远离强电磁干扰源；检查模块散热情况，清理散热通道，确保通风良好 |
