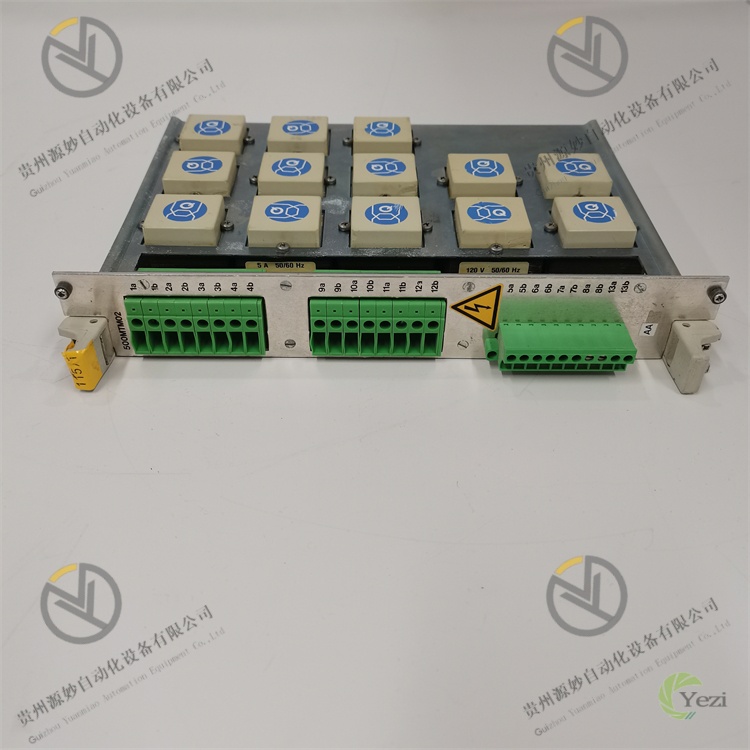

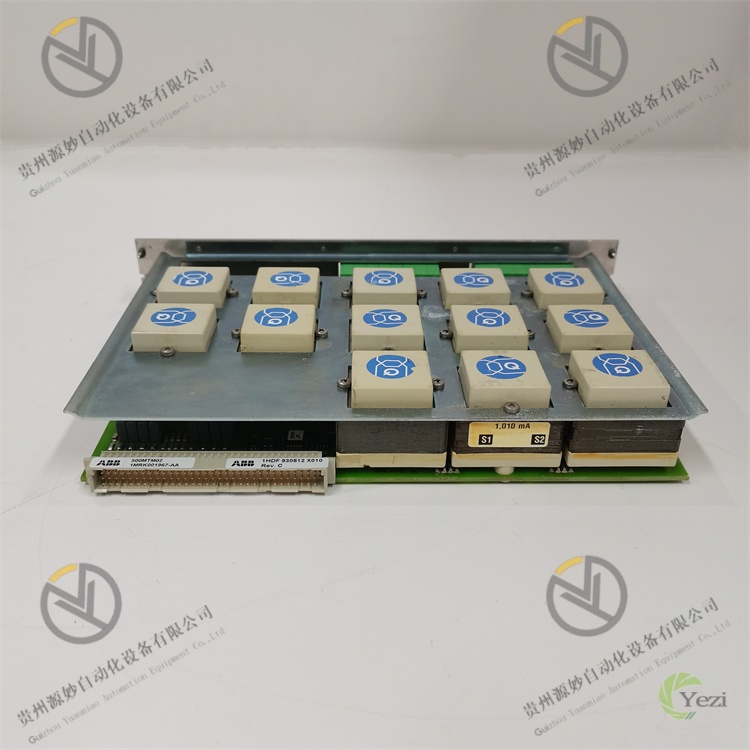

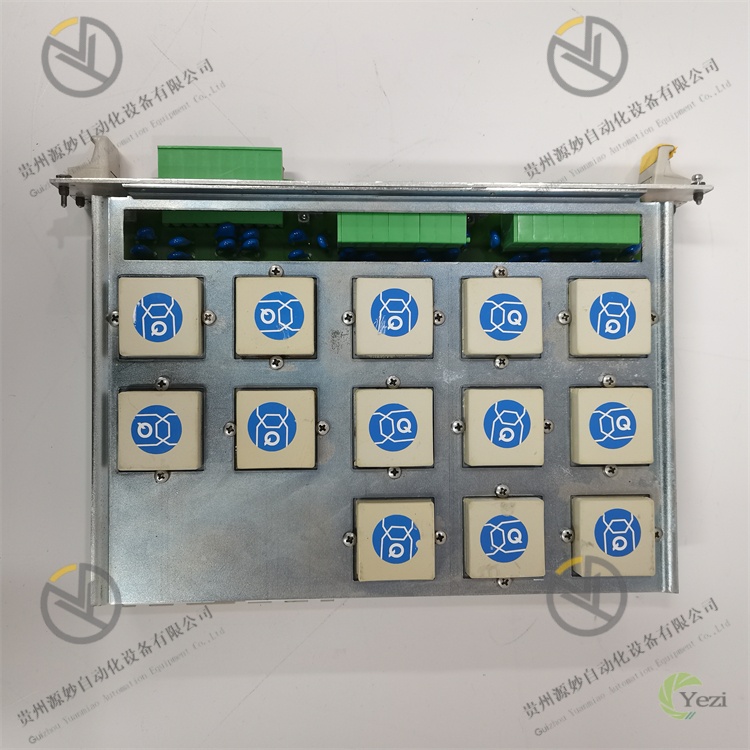

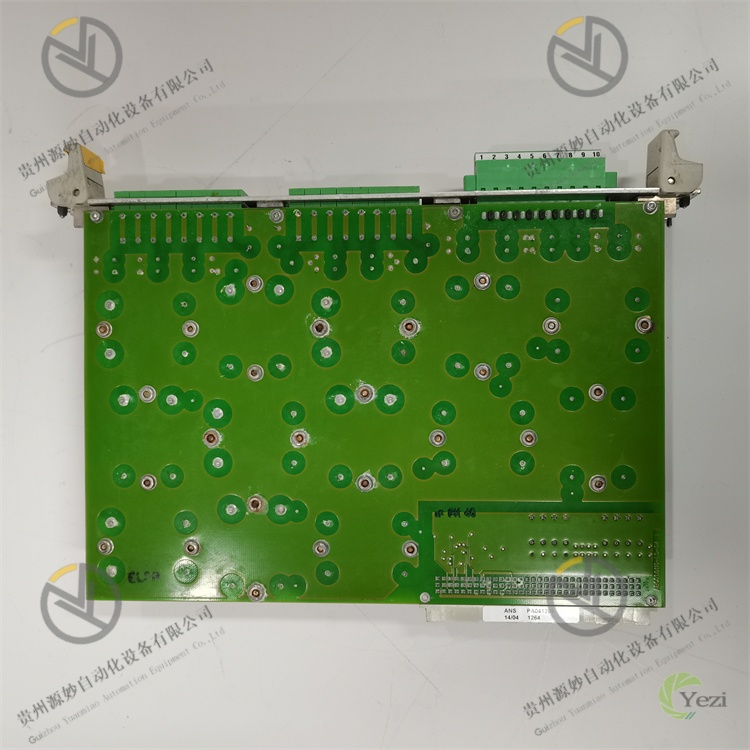

ABB 500MTM02 1MRK001967-AA
一、产品概述
ABB 500MTM02 1MRK001967-AA 是一款多功能测量模块，隶属于ABB Relion®系列保护继电器配套核心组件，核心定位为电力系统关键电气量的精准采集与数据预处理单元。该产品专注于电压、电流等核心电气信号的高密度、高精度采集，配合X010固件可实现精准故障检测与电能质量分析，是ABB REL670、REL650等高端保护继电器的核心组成部分，通过与保护继电器及上位控制系统的无缝协同，为高压变电站、发电厂及关键配电系统提供可靠的电气量监测支撑，保障电力系统故障时能快速精准切除故障设备，维护电网安全稳定运行。
产品采用严苛的工业级电力行业专用设计标准，具备4kV AC高隔离耐压性能与优异的抗电磁干扰能力，可在高压变电站强电磁辐射、多尘、温湿度波动等恶劣环境中长时间连续稳定运行。其标准化模块化结构适配Relion®系列保护继电器的集成安装需求，便于系统快速部署、后期维护与扩容升级，广泛应用于变压器差动保护、线路距离保护、母线保护、发电机保护等关键继电保护装置，同时也适配火电、水电、新能源电站（风电、光伏升压站）及大型工业用户（钢铁、石化、轨道交通）配电系统的关键馈线与电动机保护场景，是构建数字化变电站与智能电网的重要组成部分。
二、功能特点
1. 高密度电气量精准采集，数据基础可靠
内置高精度多通道采集单元，配置6路电压输入（VT）与6路电流输入（CT）的高密度通道布局，全面覆盖高压电力系统核心电气量监测需求。采样精度高达±0.2%，支持每周期48点的高速采样，能精准捕捉电压、电流的细微变化，配合专用信号调理电路，可有效过滤高压环境中的电磁干扰与信号杂波，最大限度降低信号失真，为后续故障检测、保护逻辑运算及电能质量分析提供高可靠性的原始数据支撑。
2. 强电气隔离防护，适配高压场景
针对高压电力系统的应用特性，采用高等级电气隔离设计，隔离耐压达4kV AC，可有效隔离高压侧与控制侧电路，避免高压窜入损坏控制单元，保障设备运行安全与运维人员操作安全。同时严格遵循电力行业电磁兼容标准，内置强化型EMI滤波电路与屏蔽防护层，能有效抵御高压设备、开关操作产生的强电磁干扰，确保在变电站复杂电磁环境中采集数据的稳定性与准确性。
3. 故障检测与电能质量分析，功能针对性强
搭载X010专用固件，具备精准的故障检测功能，可实时监测电气量突变、不平衡等故障特征信号，快速捕捉电力系统故障瞬间的电气参数变化，为保护继电器的快速故障响应提供精准数据依据。同时具备基础电能质量分析能力，可对电压电流谐波、幅值偏差等电能质量指标进行初步分析，助力电力系统运维人员掌握电网运行状态。
4. 标准化协议兼容，系统集成流畅
全面兼容IEC 61850通信协议，可无缝融入数字化变电站通信网络，实现与保护继电器、SCADA系统（数据采集与监控系统）的高速稳定数据交互，确保采集的电气量数据、故障信息能高效上传至后续处理单元与上位监控系统。同时采用Relion®系列标准化接口设计，可直接与ABB REL670、REL650等保护继电器实现机械与电气的双重精准适配，无需额外适配部件，大幅提升系统集成效率。
5. 全链路状态监测，运行安全可控
具备完善的自身运行状态监测与故障诊断功能，可实时监测模块供电状态、通道采集状态、固件运行状态及与保护继电器的通信连接状态。当检测到通道故障、信号异常、通信中断、供电异常等问题时，立即触发故障告警机制，通过状态指示灯精准反馈故障类型，同时自动记录故障日志（含故障类型、发生时间、相关电气参数）并上传至保护继电器，为运维人员快速定位与处理故障提供精准依据，降低系统停机维护时间。
三、技术参数
类别 | 具体参数 |
|---|
产品型号/制造商 | 型号：500MTM02；部件号：1MRK001967-AA；制造商：ABB；配套固件：X010 |
产品类型 | 工业级多功能测量模块（Relion®系列保护继电器配套核心组件） |
电源参数 | 供电电压：24VDC/48VDC/110VDC/220VDC（宽范围适配，具体以配套保护继电器需求为准）；电源保护：过压保护、欠压保护、反接保护 |
采集参数 | 输入通道：6路电压输入（VT）+6路电流输入（CT）；采样精度：±0.2%；采样速率：每周期48点；输入信号类型：交流电压、交流电流（适配电力系统标准CT/VT二次信号） |
电气隔离与防护 | 隔离耐压：4kV AC；防护等级：IP40（模块本体）；EMC标准：符合电力行业电磁兼容相关标准；抗干扰性能：±2kV ESD接触放电、±8kV ESD空气放电，抵御高压设备开关操作电磁干扰 |
通信参数 | 支持协议：IEC 61850；通信接口：适配Relion®系列保护继电器专用集成接口；数据传输：与保护继电器高速同步数据交互 |
环境适应性 | 工作温度：-25℃~+70℃；存储温度：-40℃~+85℃；相对湿度：5%~95%（无凝露）；抗振动：10~500Hz，2G峰值加速度（3轴）；抗冲击：50G峰值加速度（11ms持续时间） |
物理参数 | 安装方式：与Relion®系列保护继电器集成安装（适配标准导轨辅助固定）；外形尺寸：标准化模块化设计（适配REL670/REL650系列安装尺寸，具体以实物为准）；净重量：约0.4kg（具体以实物为准）；外壳材质：工业级高强度阻燃塑料 |
兼容设备与应用 | 兼容设备：ABB REL670、REL650等Relion®系列保护继电器；应用场景：高压变电站、发电厂（火电、水电、新能源电站）、大型工业用户配电系统；具体用途：变压器差动保护、线路距离保护、母线保护、发电机保护、关键馈线与电动机保护 |
四、工作原理
ABB 500MTM02 1MRK001967-AA多功能测量模块的核心工作逻辑为“电气信号采集→信号隔离调理→高速采样转换→数据预处理与分析→数据传输→状态监测与故障反馈”，通过与Relion®系列保护继电器的深度协同，完成电力系统电气量监测与故障检测的核心任务，具体工作流程如下：
- 电气信号采集：模块通过6路电压输入通道与6路电流输入通道，实时接入电力系统CT（电流互感器）、VT（电压互感器）的二次侧信号，采集现场变压器、线路、发电机等关键设备的运行电压与电流信号，实现核心电气量的全面覆盖采集。
- 信号隔离调理：采集的电气信号首先经过内置的高耐压隔离单元，实现高压侧与控制侧的电气隔离，保障后续电路安全；随后通过专用信号调理电路过滤高压环境中的电磁干扰、开关噪声等杂波信号，对信号进行标准化调理，确保信号的稳定性与完整性。
- 高速采样转换：调理后的模拟信号送入高速采样单元，按照每周期48点的采样速率完成模拟信号到数字信号的转换，采样精度达±0.2%，精准捕捉电气信号的细微变化与故障瞬间的突变特征，为后续分析提供高精度数字数据。
- 数据预处理与分析：基于X010固件的处理算法，对采样得到的数字数据进行预处理，包括数据校准、滤波优化等；同时开展故障特征检测与基础电能质量分析，识别电气量突变、不平衡等故障信号，提取电能质量相关指标。
- 数据传输：处理后的精准电气量数据、故障特征信息通过IEC 61850协议或专用集成接口，实时传输至配套的Relion®系列保护继电器，为保护继电器的保护逻辑运算提供数据支撑；同时可通过保护继电器将数据上传至上位SCADA系统，实现远程监测与数据归档。
- 状态监测与故障反馈：模块在运行全过程中，实时监测自身供电状态、通道采集有效性、固件运行状态及与保护继电器的通信链路状态。当检测到异常工况时，立即触发告警机制，通过状态指示灯反馈故障类型，记录故障日志并上传至保护继电器，便于运维人员快速定位故障，保障系统可靠运行。
五、操作指南
1. 安装步骤
安装环境要求
安装位置需选择高压变电站控制室内或保护屏内，远离高压母线、开关设备等强电磁干扰源及高温热源（如加热器、功率电阻）；环境温度控制在-25℃~+70℃，相对湿度保持在5%~95%（无凝露），避免灰尘积聚、水汽侵入及阳光直射；安装面需平整牢固，确保模块与保护继电器集成安装后稳定无松动，同时预留足够的通风空间与操作空间，便于接线、调试与后期维护。
机械安装操作
采用与Relion®系列保护继电器集成安装的方式，配套标准导轨辅助固定：首先确认保护继电器的安装位置已固定牢固，清理安装接触面的杂物与灰尘；将500MTM02模块对准保护继电器的专用集成接口，平稳推入至定位卡扣完全卡合，确保模块与保护继电器机械连接可靠；如需额外加固，可通过模块侧边的固定孔配合标准导轨完成辅助固定，轻轻晃动模块确认无松动。安装过程中需轻拿轻放，避免碰撞模块接口、外壳及引脚，防止造成物理损伤。
接线操作规范
接线操作必须由具备高压电力系统运维资质的专业技术人员完成，严格遵守电力行业安全操作规程，操作前务必断开相关回路电源及控制电源，并悬挂“禁止合闸，有人工作”标识。按照产品接线端子图及保护继电器配套接线规范进行接线：电压信号电缆接入VT输入通道端子，电流信号电缆接入CT输入通道端子，确保电缆极性正确、连接牢固，选用符合电力标准的屏蔽电缆，屏蔽层单端可靠接地；电源电缆接入模块电源端子，根据配套保护继电器的供电要求选择对应电压等级，准确区分正负极，避免接反损坏模块；通信线路通过专用集成接口与保护继电器内置通信单元连接，无需额外接线。所有接线完成后，逐一紧固端子螺丝，核对线路连接的正确性与牢固性，确保无短路、虚接、错接等情况。
2. 配置与调试
参数配置
模块参数配置需通过配套Relion®系列保护继电器的配置软件协同完成，主要配置内容包括：通道采集参数（如电压/电流量程、采样速率）、故障检测阈值、数据传输协议参数、告警触发条件等。配置前需明确现场CT/VT的变比参数、保护继电器的保护逻辑要求，确保配置参数与现场实际工况及保护需求一致。配置过程中需遵循X010固件的参数配置规范，配置完成后进行参数备份与校验，确保参数配置准确无误并已成功写入模块。
调试与功能验证
接通模块与保护继电器的供电电源，观察模块状态指示灯，确认模块正常启动（电源指示灯常亮，故障指示灯熄灭，通信指示灯正常闪烁）；通过标准信号源向模块输入模拟电压、电流信号，验证模块采集精度是否符合±0.2%的要求，采集数据能否准确传输至保护继电器；模拟故障工况（如输入信号突变、信号中断），验证模块故障检测功能是否正常，能否准确触发告警并上传故障信息至保护继电器；核对模块与上位SCADA系统的数据传输链路，确保电气量数据、故障日志能正常上传。调试过程中需做好数据记录，对不符合要求的参数及时调整，直至所有功能均满足设计要求。
3. 常见故障排查
故障现象 | 可能原因 | 排查方法 |
|---|
上电无响应，电源指示灯不亮 | 供电电源故障、电源接线错误/虚接、电源端子氧化、模块内部电源单元损坏 | 检查供电电源是否正常输出额定电压；核对电源接线正负极，重新紧固端子螺丝；用无水酒精清理电源端子氧化层；更换备用电源测试，若仍无响应，联系ABB官方售后检修模块内部电源单元 |
采集数据不准确或无采集数据 | 信号电缆接线错误/虚接、CT/VT故障、采集参数配置错误、模块采集通道损坏 | 核对信号电缆接线极性与连接牢固性，重新插拔并紧固电缆；检查CT/VT工作状态，验证二次侧输出信号正常；核对模块采集参数配置，修正参数偏差；断开现场信号，接入标准信号源测试，若仍无准确数据，联系售后检修模块采集通道 |
故障指示灯常亮，触发告警 | 输入信号超阈值、模块通信中断、固件运行异常、模块内部故障 | 通过保护继电器查看故障日志，明确告警类型；检查现场电气量是否正常，排除过电压、过电流等异常工况；检查模块与保护继电器的通信连接状态，重新插拔集成接口确保连接可靠；重启模块与保护继电器，验证固件运行是否恢复正常；若上述排查无问题，联系售后检修模块内部电路 |
与保护继电器通信中断 | 集成接口连接松动、保护继电器通信单元故障、通信参数配置不匹配 | 检查模块与保护继电器的集成接口连接状态，重新卡合确保可靠；检查保护继电器通信单元运行状态，验证通信功能正常；核对模块与保护继电器的通信参数配置，确保一致；更换备用模块进行交叉测试，定位故障设备 |
