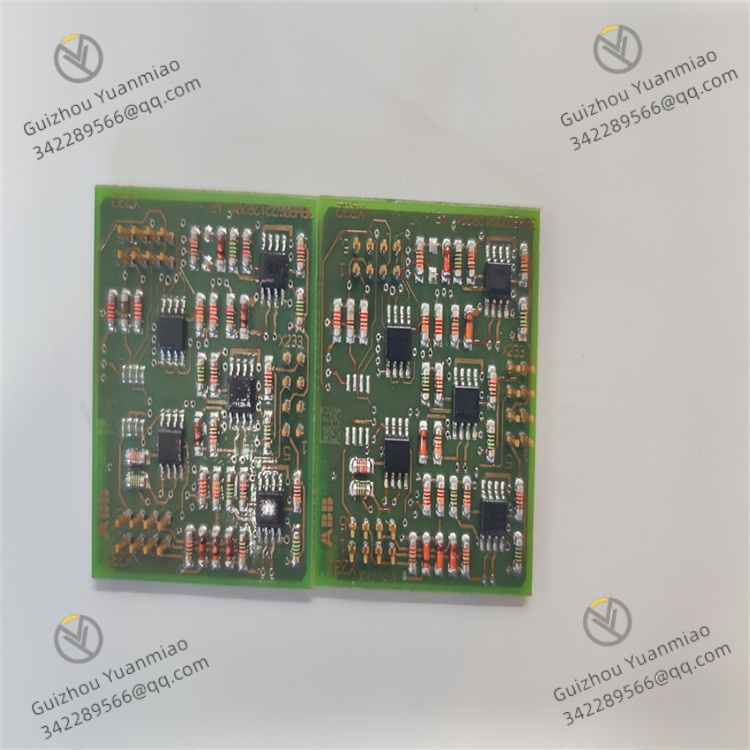

ABB XVC768116 3BHB007211R116
ABB XVC768116 3BHB007211R116是一款信号处理与接口模块，核心定位为实现控制系统与大功率执行机构、高精度检测设备之间的信号适配、隔离传输及指令放大，是保障工业控制回路精准性与可靠性的关键中间组件。该模块广泛应用于电力能源（火电汽机控制、新能源变流器控制）、冶金制造（轧机传动控制）、重型机械（矿山机械、港口起重机）等对控制精度与抗干扰能力要求严苛的大型工业场景，承担着控制信号的转换、隔离、放大及状态反馈等核心任务。其采用工业级强化隔离设计，可有效抵御工业现场强电磁干扰、电压波动等复杂工况影响，精准匹配ABB AC 800M、800xA等主流分布式控制系统，实现与各类执行器、传感器的无缝对接，为工业设备的稳定运行与精准控制提供核心支撑。
依托高精度信号处理电路、全链路电气隔离技术及宽工况适配能力，ABB XVC768116 3BHB007211R116模块可灵活适配不同规模工业控制回路的搭建与升级需求，在提升控制信号传输精度与稳定性的同时，降低因信号干扰、适配不当导致的设备故障风险，减少运维成本，是工业自动化核心控制链路中的关键适配组件。
一、产品特性
1. 高精度信号处理，控制适配性强
内置高精度信号调理与放大电路，全面支持0-10V电压信号、4-20mA电流信号等主流工业标准信号的双向转换与放大，信号处理精度达±0.1% FS，可精准匹配不同量程的传感器与执行机构。支持信号量程的灵活配置，通过软件或硬件拨码开关即可完成量程校准，能精准适配火电、冶金等不同行业的控制信号需求，大幅提升控制回路的适配灵活性。
2. 全链路电气隔离，抗干扰性能优异
采用多重电气隔离技术，实现输入信号、输出信号与电源之间的全隔离设计，额定隔离电压达250V AC（持续），可有效阻断工业现场变频器、高压电缆等设备产生的电磁干扰，避免干扰信号窜入控制回路影响控制精度。同时集成浪涌保护、静电防护（ESD）机制，能抵御±2kV接触放电、±8kV空气放电的静电冲击，保障模块在复杂电磁环境下的稳定运行。
3. 大功率驱动适配，输出能力强劲
具备强劲的信号输出驱动能力，可直接驱动大功率电磁执行器、伺服阀等终端设备，输出电流最大可达5A，输出电压范围覆盖0-24V DC，无需额外配置功率放大模块，简化控制回路设计。输出端集成过流、过温保护功能，当检测到输出电流超标或模块温度异常时，可自动切断输出并触发告警，保护后端执行机构与模块自身不受损坏。
4. 全状态监测诊断，故障定位精准
内置完善的状态监测与故障诊断模块，可实时监测输入/输出信号状态、电源电压、模块内部温度及电路运行状态。当检测到信号超量程、电源异常、模块过热、输出短路等故障时，立即生成包含故障类型、故障位置的详细故障代码，通过专用接口反馈至控制系统，同时触发本地告警指示灯（电源告警、输入异常告警、输出故障告警），助力运维人员快速定位故障、精准处置，大幅缩短故障排查时间。
5. 模块化架构设计，安装扩展便捷
采用标准化模块化结构，支持DIN导轨安装（符合EN 50022标准），可直接集成至工业标准配电柜中，安装与拆卸操作便捷。模块预留标准化扩展接口，支持与ABB S800 I/O终端单元及其他扩展模块的无缝对接，可根据控制回路需求灵活扩展信号通道数量，适配系统后期扩容需求，降低系统改造成本。
6. 宽工况适配，环境适应性强
选用工业级高品质元器件，采用密封封装工艺，工作温度范围覆盖-25℃~+70℃，存储温度范围-40℃~+85℃，可适应高温、低温、高湿度、多粉尘等极端工业环境。产品抗振动性能符合IEC 60068-2-6标准（10-150Hz，加速度5g），抗冲击性能符合IEC 60068-2-27标准（加速度15g，持续11ms），能在复杂严苛的工况下保持稳定的信号处理性能，确保控制回路连续可靠。
二、技术参数
1. 基本参数
型号：ABB XVC768116 3BHB007211R116；产品类型：工业控制信号处理与接口模块；品牌：ABB；所属系列：工业自动化控制接口系列；适用领域：电力能源（火电汽机控制、新能源变流器控制）、冶金制造（轧机传动控制）、重型机械（矿山机械、港口起重机）、石油化工（大型压缩机控制）；适配系统：ABB AC 800M控制器、ABB 800xA分布式控制系统及其他主流工业自动化系统；适配终端单元：ABB S800 I/O系列终端单元（TU 810、TU 812、TU 830等）、第三方兼容型工业控制终端；安装方式：DIN导轨安装（符合EN 50022标准）；产品净重：约0.52kg；质保期：12个月；ROHS状态：符合EU指令2011/65/EU（RoHS 2.0）；WEEE类别：5类（小型电子设备）。
2. 电气参数
供电电压：24V DC±10%；功耗：典型值≤12W（满载工作状态），最大值≤15W；输入信号类型：0-10V DC电压信号、4-20mA DC电流信号；输出信号类型：0-10V DC电压信号、4-20mA DC电流信号、0-24V DC驱动电压信号；信号处理精度：±0.1% FS；输出驱动能力：最大输出电流5A（连续）；隔离等级：输入-输出、输入-电源、输出-电源全隔离，额定隔离电压250V AC（持续）；过流保护阈值：5.5A（可配置）；静电防护：±2kV（接触放电）、±8kV（空气放电）；浪涌保护：±2kV（电源端）、±1kV（信号端）；响应时间：≤1ms（信号转换与传输）。
3. 机械与环境参数
外形尺寸（宽×高×深）：48mm×130mm×115mm；工作温度：-25℃~+70℃；存储温度：-40℃~+85℃；相对湿度：5%~95%RH（无凝露）；抗电磁干扰：符合EN 55011 Group 1 Class A、EN 61000-4-2（ESD）、EN 61000-4-3（辐射抗扰度）、EN 61000-4-4（电快速瞬变）、EN 61000-4-5（浪涌）标准；振动等级：符合IEC 60068-2-6标准，10-150Hz，加速度5g；冲击等级：符合IEC 60068-2-27标准，加速度15g，持续11ms；防护等级：IP20（DIN导轨安装后，前端防护）；外壳材质：铝合金屏蔽外壳。
三、工作原理
ABB XVC768116 3BHB007211R116信号处理与接口模块的核心工作逻辑为“信号接入-隔离调理-放大转换-指令输出-状态监测-故障反馈”，具体工作流程如下：
- 信号接入与电源保障：模块通过专用信号端子接入控制器下发的控制信号（如4-20mA电流信号、0-10V电压信号）或传感器上传的检测信号，同时通过24V DC电源端子获取工作电源。内置稳定电源电路为模块内部电路及前端低功耗传感器提供供电，同时通过过压、过流保护机制保障电源回路的稳定安全。
- 信号隔离与调理：接入的信号首先经过模块内部的隔离电路，实现与后端处理电路、电源的电气隔离，阻断外部干扰信号；随后通过高精度信号调理电路进行滤波、线性化处理，去除信号中的噪声与干扰成分，确保信号的稳定性与准确性。
- 信号放大与转换：根据控制回路需求，调理后的信号通过内置放大电路进行功率放大（针对驱动大功率执行器的场景），或通过转换电路完成电压/电流信号的格式转换，将控制器输出的标准信号转换为后端执行机构可直接识别的驱动信号，或把传感器的检测信号转换为控制器可兼容的标准信号。
- 指令输出与状态反馈：将放大/转换后的信号通过输出端子精准传输至执行机构（如伺服阀、电磁离合器），实现控制器对终端设备的精准控制；同时实时采集输出信号的实际值，反馈至内部监测电路，形成控制闭环。
- 状态监测与故障反馈：模块实时监测输入/输出信号的幅值范围、电源电压稳定性、内部电路工作温度及输出回路电流；当检测到信号超量程、电源电压异常、模块温度超过75℃、输出电流超标（≥5.5A）等故障时，立即启动故障诊断机制，生成包含故障类型、故障通道、故障时间的详细故障代码，通过通信接口反馈至控制系统；同时触发本地对应告警指示灯（电源告警、输入信号异常告警、输出过流告警、模块过热告警），并自动切断故障通道输出，保护后端执行机构与模块自身安全。
四、常见故障排查
故障现象 | 可能原因 | 排查与解决方法 |
|---|
电源指示灯不亮，模块无响应 | 供电电源异常（断电、电压超出24V DC±10%范围）、电源端子接线松动或正负极接反、电源连接线破损或断线、模块内部电源电路故障 | 用万用表测量电源端子电压，确认电压符合24V DC±10%要求；检查电源端子接线是否牢固，核对正负极连接是否正确，重新紧固接线；检查电源连接线是否存在破损、断线，更换高品质屏蔽电源连接线；若上述检查均正常仍无响应，可能为模块内部电源电路故障，需联系ABB授权售后检修或更换模块。 |
输入信号正常，输出无信号 | 输出端子接线松动或断线、输出通道故障、模块量程配置错误、输出过流保护未复位、后端执行机构短路导致模块保护 | 重新紧固输出端子接线，检查线缆是否存在断线，更换新线缆测试；通过控制系统查看模块输出通道状态，确认是否存在通道故障；核对模块量程配置参数，确保与执行机构需求匹配，重新配置并保存；若存在过流保护告警，排查后端执行机构是否短路，修复后重启模块复位保护状态；将后端执行机构接入其他正常输出通道测试，判断是否为执行机构故障，故障则维修或更换。 |
信号传输精度低，控制偏差大 | 模块未校准或校准参数丢失、信号线缆未使用屏蔽线、线缆屏蔽层未接地、安装环境电磁干扰过强、输入/输出信号量程不匹配 | 使用标准信号源对模块进行精度校准，重新保存校准参数；更换高品质双绞屏蔽线传输信号，确保屏蔽层单端接地（控制器端）；检查模块安装位置是否靠近变频器、高压电缆等强干扰源，加装金属屏蔽罩或调整安装位置；核对输入/输出信号量程配置，确保与控制器、执行机构的量程要求一致，重新调整配置。 |
模块频繁触发过流告警，输出中断 | 后端执行机构短路或负载过大、输出线缆破损导致短路、过流保护阈值配置过低、模块输出电路故障 | 断开执行机构，用万用表测量执行机构电阻，判断是否存在短路，负载过大则更换适配的执行机构；检查输出线缆是否存在破损、绝缘层老化，更换完好线缆；核对过流保护阈值配置，根据执行机构额定电流合理调整阈值；若上述检查均正常仍频繁告警，可能为模块输出电路故障，联系ABB授权售后检修。 |
模块过热告警，频繁停机 | 安装环境温度超出-25℃~+70℃范围、模块散热通道堵塞、模块长时间满载运行且通风不良、内部电路故障导致异常发热 | 检查安装环境温度，超出适配范围时采取降温（加装散热风扇）或保温措施；清理模块表面及周围粉尘，确保散热通道畅通；优化模块工作负载，避免长时间满载运行，必要时增加模块数量分担负载；若环境与负载均正常仍过热，可能为内部电路故障，联系售后检修或更换模块。 |
与控制系统通信异常，状态无法反馈 | 通信线缆接线错误或松动、通信参数（地址、波特率）不匹配、通信接口故障、控制系统兼容问题 | 检查通信线缆接线是否正确，重新紧固接线，更换通信线缆测试；核对模块与控制系统的通信参数（地址、波特率、协议类型），确保一致，重新配置并保存；用万用表检测通信接口针脚电压，判断接口是否故障，故障则联系售后检修；将模块接入其他正常控制系统测试，排除控制系统兼容问题。 |
