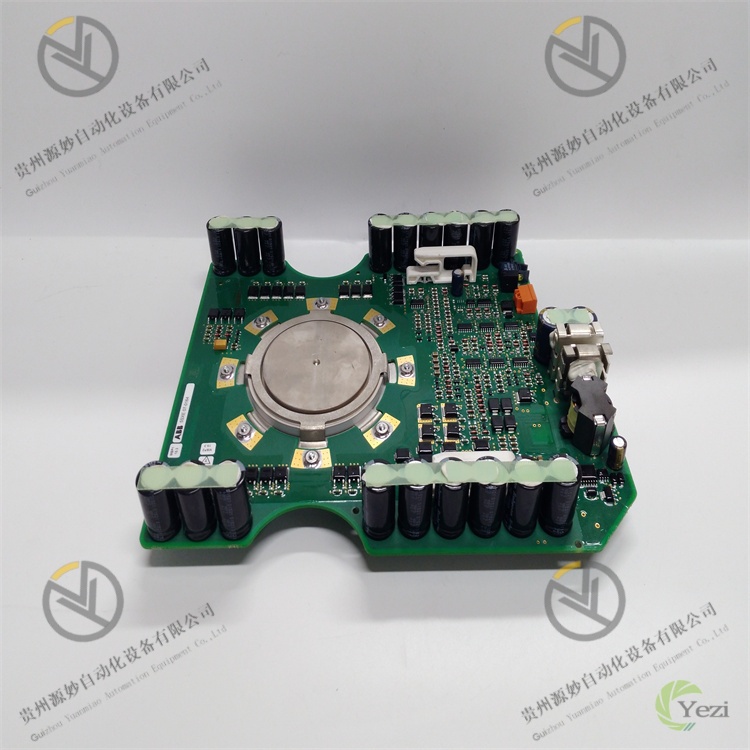

ABB 5SHX1006H0003
ABB 5SHX1006H0003是一款IGBT功率模块，核心定位为实现电能的高效转换与精准控制，承担着将直流电能逆变为交流电能、或对交流电能进行整流与调压的核心任务，是工业变频器、SVG（静止无功发生器）、UPS（不间断电源）及新能源逆变器等电力电子设备的核心功率器件。该模块广泛应用于电力能源（新能源电站并网装置、电网无功补偿系统）、冶金制造（大型轧机传动系统）、石油化工（高压泵变频控制）、轨道交通（牵引变流器）等对功率转换效率与可靠性要求严苛的工业场景。其采用先进的IGBT芯片技术与优化的封装设计，具备高耐压、大电流、低损耗及强散热性能，可精准匹配ABB各类中高压传动系统，为设备的高效、稳定运行提供核心功率支撑。
依托高性能IGBT芯片、优化的栅极驱动设计及高强度封装工艺，ABB 5SHX1006H0003模块可灵活适配不同功率等级电力电子设备的搭建需求，在提升电能转换效率、降低运行损耗的同时，增强设备的过载能力与抗干扰性能，减少因功率器件故障导致的系统停机风险，是中高压工业自动化领域实现高效功率转换的关键核心组件。
一、产品特性
1. 高耐压大电流，功率密度优异
采用先进的第三代IGBT芯片技术，额定电压高达6500V，额定电流可达1000A，具备极高的功率密度，可满足中高压场景下大功率电能转换需求。芯片采用优化的沟槽结构设计，降低了通态压降与开关损耗，在提升功率输出能力的同时，有效减少电能损耗，提升设备能源利用效率，适配高功率等级变频器、逆变器等设备的核心功率单元需求。
2. 低损耗特性，转换效率高
优化的IGBT芯片结构与封装工艺，使模块通态压降（VCE(sat)）低至2.1V（典型值，额定电流下），开关损耗（Eon/Eoff）显著降低，电能转换效率高达98.5%以上。大幅减少模块运行过程中的发热，降低设备散热系统负担，提升设备长期运行的稳定性与可靠性，同时降低设备能耗，符合节能环保需求。
3. 优化封装设计，散热性能卓越
采用高强度陶瓷绝缘封装与高效散热基板，基板采用AlN（氮化铝）材质，导热系数高达170W/(m·K)，可快速将芯片工作时产生的热量传导至散热系统。模块内部采用优化的热分布结构，确保各芯片温度均匀，避免局部过热导致的器件损坏；同时封装具备良好的密封性与机械强度，可有效抵御工业现场粉尘、湿度等环境因素影响，延长模块使用寿命。
4. 强抗干扰能力，运行稳定性高
内置优化的栅极驱动保护电路，具备过压钳位、过流限制及静电防护功能，可有效抵御栅极电压波动、外部电磁干扰对芯片的影响，避免IGBT芯片因栅极过压、过流导致的损坏。模块具备良好的电磁兼容性（EMC），符合EN 55011、EN 61000等系列标准，可减少对周边电气设备的电磁干扰，保障系统整体运行稳定。
5. 完善的保护机制，安全性能优异
集成过流保护、过温保护、过压保护及短路保护等多重保护功能，通过模块内部的传感元件实时监测芯片电流、温度及母线电压状态。当检测到过流、过热、过压或短路等异常工况时，立即触发保护信号，反馈至控制系统并快速切断模块输出，避免故障扩大导致模块炸裂或关联设备损坏，大幅提升系统运行安全性。
6. 标准化接口，安装替换便捷
采用行业标准化的封装尺寸与引脚定义，支持与同系列、同规格功率模块的直接替换，无需对设备功率单元结构进行大幅修改。模块配备专用的压接式或螺栓式连接端子，连接牢固且接触电阻小，安装与拆卸操作便捷，可有效缩短设备维护与更换时间，降低运维成本。
二、技术参数
1. 基本参数
型号：ABB 5SHX1006H0003；产品类型：高压IGBT功率模块；品牌：ABB；所属系列：中高压功率器件系列；适用领域：电力能源（新能源电站并网装置、SVG无功补偿系统）、冶金制造（大型轧机传动系统）、石油化工（高压泵变频控制）、轨道交通（牵引变流器）、工业变频器、UPS不间断电源；适配系统：ABB ACS 6000系列中压变频器、ABB SVG系列无功补偿系统及其他主流中高压电力电子设备；封装类型：陶瓷绝缘压接封装；产品净重：约3.2kg；质保期：12个月；ROHS状态：符合EU指令2011/65/EU（RoHS 2.0）；WEEE类别：5类（小型电子设备）。
2. 电气参数
额定电压（VCE）：6500V；额定电流（IC）：1000A（Tc=25℃）；通态压降（VCE(sat)）：≤2.1V（典型值，IC=1000A，Tc=25℃）；开关损耗（Eon）：≤8.5J（VCE=3250V，IC=1000A，Rg=2.2Ω）；开关损耗（Eoff）：≤7.2J（VCE=3250V，IC=1000A，Rg=2.2Ω）；最大结温（Tj(max)）：150℃；栅极驱动电压（VGE）：-15V~+15V；栅极电荷（Qg）：约1200nC（VCE=300V，IG=1A）；反向恢复电荷（Qrr）：约1800nC（VCE=300V，IC=1000A，di/dt=50A/μs）；绝缘电压（Viso）：10kV AC（1min）。
3. 机械与环境参数
外形尺寸（宽×高×深）：240mm×180mm×65mm；基板材质：氮化铝（AlN）；封装材质：陶瓷+金属外壳；工作温度范围（Tc）：-40℃~+125℃；存储温度范围：-40℃~+150℃；相对湿度：5%~95%RH（无凝露）；抗振动性能：符合IEC 60068-2-6标准，10-150Hz，加速度5g；抗冲击性能：符合IEC 60068-2-27标准，加速度15g，持续11ms；防护等级：IP20（安装后，前端防护）；重量：约3.2kg。
三、工作原理
ABB 5SHX1006H0003 IGBT功率模块的核心工作逻辑为“栅极驱动控制-电能转换-状态监测-故障保护”，作为电力电子设备的核心功率开关器件，其具体工作流程如下：
- 栅极驱动信号接收：模块通过栅极引脚接收控制系统下发的PWM（脉冲宽度调制）驱动信号，驱动信号的电压范围需严格控制在-15V~+15V。当栅极接收到正向驱动电压（+15V）时，IGBT芯片内部的MOSFET导通，为IGBT的集电极-发射极（C-E）间电流导通提供通道；当栅极接收到反向驱动电压（-15V）时，MOSFET关断，切断C-E间电流通路。
- 电能转换与传输：在变频器、逆变器等设备中，模块根据栅极驱动信号的控制，实现直流电能与交流电能的转换。以逆变器场景为例，多个5SHX1006H0003模块组成三相桥臂结构，通过PWM信号控制各模块的导通与关断时序，将输入的直流电逆变为频率、电压可调的交流电，输出至电机、电网等负载；在整流场景中，模块则实现交流电向直流电的转换，为直流母线供电。
- 运行状态监测：模块内部集成温度传感、电流传感等元件，实时监测IGBT芯片的结温、集电极电流等关键运行参数，并将监测信号反馈至控制系统。控制系统根据监测数据判断模块运行状态，及时调整驱动信号参数，避免模块在过载、过热工况下运行。
- 故障保护与响应：当检测到模块出现过流（集电极电流超出额定值）、过热（结温超过150℃）、栅极过压或母线过压等异常工况时，内部保护电路立即触发，快速切断栅极驱动信号，使IGBT芯片关断，同时输出故障告警信号至控制系统。控制系统接收到告警信号后，立即采取停机、降负载等措施，避免模块因故障损坏，保障整个电力电子系统的安全运行。
四、常见故障排查
故障现象 | 可能原因 | 排查与解决方法 |
|---|
模块无法导通，无输出电流 | 栅极驱动电压异常（未达到+15V正向电压、存在反向电压缺失）、栅极驱动电阻损坏或接线松动、模块栅极-发射极（G-E）间开路、IGBT芯片内部损坏 | 用示波器测量栅极驱动电压，确认正向电压为+15V、反向电压为-15V，若电压异常则检查驱动电路；检查栅极驱动电阻是否完好，驱动线路接线是否牢固，重新紧固接线或更换损坏的驱动电阻；用万用表测量G-E间电阻，若电阻无穷大则说明G-E间开路；若上述检查均正常仍无法导通，可能为IGBT芯片内部损坏，需更换模块。 |
模块导通后无法关断，输出电流失控 | 栅极反向驱动电压缺失（未达到-15V）、栅极驱动信号短路或粘连、G-E间漏电过大、模块内部芯片短路 | 测量栅极反向驱动电压，确保达到-15V，若电压缺失则检查驱动电路的反向电源；检查栅极驱动信号线路是否存在短路、粘连，用示波器观测驱动信号波形，若波形异常则修复驱动电路；用万用表测量G-E间漏电电流，若漏电过大则模块存在故障；若驱动信号正常仍无法关断，可能为模块内部芯片短路，需立即停机并更换模块。 |
模块运行中过热告警，频繁停机 | 散热系统故障（散热器堵塞、散热风扇停转）、模块与散热器接触不良（导热硅脂干涸、安装螺栓松动）、负载过大导致模块过载运行、环境温度超出适配范围 | 检查散热系统，清理散热器表面粉尘，修复或更换故障的散热风扇；拆卸模块，重新涂抹导热硅脂，紧固安装螺栓，确保模块与散热器紧密接触；核算设备负载电流，若超出模块额定电流，需降负载运行或更换更高功率等级模块；检查安装环境温度，超出-40℃~+125℃范围时采取降温或保温措施。 |
模块出现炸裂、烧毁故障 | 母线电压超出模块额定耐压（6500V）、负载短路导致模块承受过大短路电流、栅极驱动电压过高（超出+15V）、模块长期在过载工况下运行 | 测量设备母线电压，确保电压不超过模块额定耐压，若电压异常则检查整流电路、滤波电容等组件；排查负载回路是否存在短路，修复短路故障；检查栅极驱动电压，确保不超过+15V，若驱动电压过高则调整驱动电路参数；复盘模块运行工况，避免长期过载运行，更换损坏的模块后，需全面检测系统参数，确认无异常后方可重启运行。 |
输出电压波形畸变，谐波含量超标 | 模块导通与关断时序异常、部分模块损坏导致桥臂不平衡、栅极驱动信号失真、模块参数不一致（多模块并联场景） | 用示波器观测模块驱动信号时序与输出电压波形，若时序异常则调整控制系统的PWM参数；检查同一桥臂的多个模块，确认无损坏模块，若存在损坏模块则更换；检查驱动信号线路是否存在干扰，导致信号失真，加装屏蔽措施或优化线路布局；多模块并联场景下，核对各模块的通态压降、开关损耗等参数，确保参数一致，不一致则更换模块。 |
