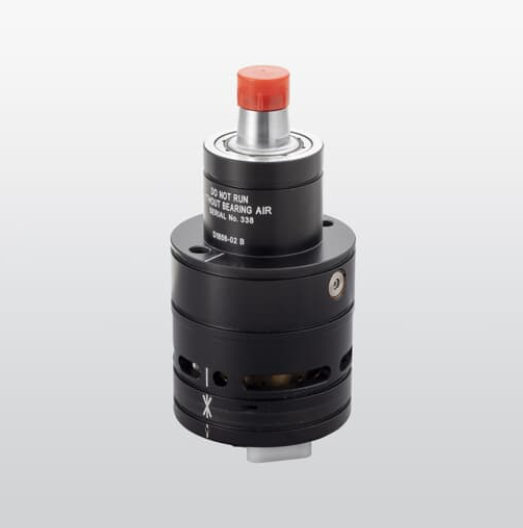

ABB 3HS0765-02 为喷涂机器人专用空气轴承高速空气马达，是 ABB 喷涂机器人雾化器核心驱动部件，依靠高压压缩空气悬浮轴承结构驱动雾化盘高速旋转，将油漆均匀雾化，实现高精度静电喷涂作业。产品采用无机械接触式空气轴承设计，运行无摩擦、振动极低、转速稳定性强，可适配汽车整车、零部件、家电、航空等自动化涂装生产线连续工况运行，具备耐腐蚀、耐涂料溶剂、长寿命免维护的优势，是喷涂机器人设备大修、雾化单元故障更换、涂装生产线设备技改的核心原厂备品备件，同系列可兼容替代型号 3HS0765-01。
1. 空气轴承悬浮驱动单元
内置精密多孔式空气静压轴承结构，高压压缩空气通入轴承间隙形成气膜，转子与定子无物理刚性接触，彻底消除机械摩擦磨损，可稳定支撑转子超高速持续运转，有效抑制运行振动，保证雾化盘转速恒定，避免因机械磨损导致转速漂移、喷涂膜厚不均、静电喷涂跳闪等工艺缺陷，同时大幅降低运行噪音与部件损耗。
2. 气动涡轮高速转子单元
采用高精度航空级铝合金涡轮转子结构，压缩空气冲击涡轮叶片驱动转子旋转，动平衡精度经过原厂超高精度校准，可承受长时间连续高速运转；转子输出轴适配 ABB 各类静电雾化器安装接口，扭矩输出平稳，可匹配各类水性漆、溶剂型漆、高固含涂料的雾化负载需求。
3. 多路气路精密分配阀体单元
马达集成多路独立密封气路通道，分别负责轴承悬浮供气、涡轮驱动供气、雾化器密封吹扫气路，内部采用耐腐蚀精密阀座与密封圈结构，可抵御油漆挥发溶剂、水汽腐蚀，各路气路压力独立稳压分配，防止气路串压、泄漏引发轴承失稳、转速异常故障。
4. 一体式高强度合金壳体防护单元
整机采用硬质阳极氧化铝合金一体化壳体，表面耐溶剂、耐酸碱腐蚀，可抵御涂装车间油漆飞溅、稀释剂喷淋、高湿粉尘恶劣环境；壳体预留标准定位安装孔位，可精准锁止在机器人喷涂手腕末端，防止设备往复运动过程中马达松动、位移。
5. 标准气动快插接口单元
配备标准化压缩空气进气接口，适配工业洁净干燥压缩空气管路快速插拔安装，内置进气过滤缓冲结构，可缓冲管路气压波动，避免瞬间气压冲击造成气膜失衡、转子磕碰损坏，多路气路接口区分标识清晰，可快速完成现场气路对接调试。
三、技术参数
（一）气动与电气参数
- 驱动介质：洁净干燥无油压缩空气，供气压力范围 0.4～0.7MPa
- 额定最高转速：100000rpm，转速闭环可调，转速控制精度 ±0.1%
- 悬浮轴承供气压力：0.35～0.55MPa，独立稳压供气
- 额定耗气量：标准工况下 0.35～0.55m³/min
- 运行扭矩：小扭矩平稳输出，适配高速轻载雾化负载
- 气路密封等级：IP54，耐溶剂、耐水汽密封防护
- 转速控制方式：外部气动比例阀闭环调速，兼容 ABB 机器人喷涂控制系统
（二）环境参数
- 工作温度：5℃～+45℃；存储运输温度：-20℃～+60℃
- 相对湿度：10%～85% RH，无凝露，可耐受涂装车间高湿溶剂挥发环境
- 抗振动等级：符合工业机器人往复运动振动标准，可承受多维度高频往复冲击
- 防护等级：整机 IP54，防涂料飞溅、防尘、防稀释剂喷淋腐蚀
（三）机械参数
- 安装方式：机器人手腕法兰定位锁紧安装
- 整机净重：0.853kg
- 壳体材质：硬质阳极氧化航空铝合金，耐腐蚀抗形变
- 轴端规格：原厂标准雾化器精密连接轴，同轴度高精度校准
- 工艺：内部精密动平衡校准，全气路耐压泄漏检测出厂
1. 空气无接触轴承设计，超长使用寿命极低运维成本
依靠高压气膜悬浮转子运行，不存在滚珠、滚柱等易磨损机械结构，运行过程零摩擦损耗，可实现数万小时连续稳定作业，无需定期更换轴承润滑油脂，规避传统机械轴承磨损抱死、转速衰减故障，大幅降低涂装产线停机维护频次。
2. 超高转速稳定控制，保障喷涂工艺一致性
十万转级超高稳定转速输出，转速波动极小，可保证油漆雾化颗粒均匀细腻，整车、工件喷涂膜厚偏差可控，有效减少色差、流挂、针孔等涂装不良缺陷；支持机器人程序分段调速，适配底漆、色漆、清漆不同工艺雾化参数需求。
3. 多路独立气路设计，运行安全容错性高
悬浮轴承、涡轮驱动、吹扫三路气路相互独立，单一回路压力波动不会造成轴承失稳抱死；气路内置单向稳压结构，可抵御现场管网气压瞬时波动，即使短时气压小幅跌落，依然可维持气膜稳定，避免转子定子刚性碰撞导致马达直接报废。
4. 防爆耐腐蚀工业设计，适配涂装高危工况
整机无电气内置元器件，纯气动驱动结构，满足涂装车间防爆安全规范，杜绝电火花引发溶剂爆炸安全隐患；阳极氧化壳体搭配氟橡胶耐腐蚀密封圈，可耐受二甲苯、乙酯等各类油漆稀释剂腐蚀，适配涂装车间高腐蚀恶劣工况长期运行。
5. 原厂标准化接口，机器人即装即用兼容性强
完全匹配 ABB 全系喷涂机器人末端安装尺寸、气路接口与控制逻辑，替换后无需修改机器人控制程序，仅需完成供气压力校准、转速标定即可投入量产运行；可同规格直接兼容替换 3HS0765-01 型号，备件通用性强，适配老旧喷涂设备升级、故障替换场景。
- 汽车整车、汽车零部件自动化静电喷涂生产线 ABB 六轴喷涂机器人雾化驱动单元配套及故障马达更换。
- 家电、3C 电子产品、航空零部件防爆涂装车间高速精密油漆雾化设备硬件配套。
- 水性漆、高固含涂料、UV 涂料等新型环保涂装工艺高精度雾化工况设备配套。
- 老旧涂装生产线喷涂机器人设备年度大修、磨损老化空气马达批量升级改造项目。
- 新建自动化智能涂装产线 ABB 喷涂机器人原厂核心气动执行部件配套安装场景。
