一、产品概述

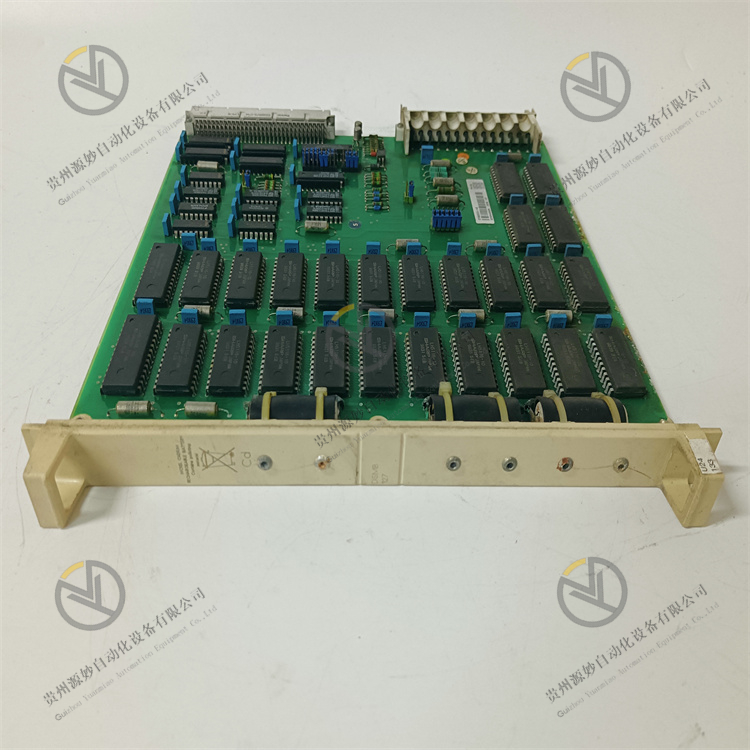

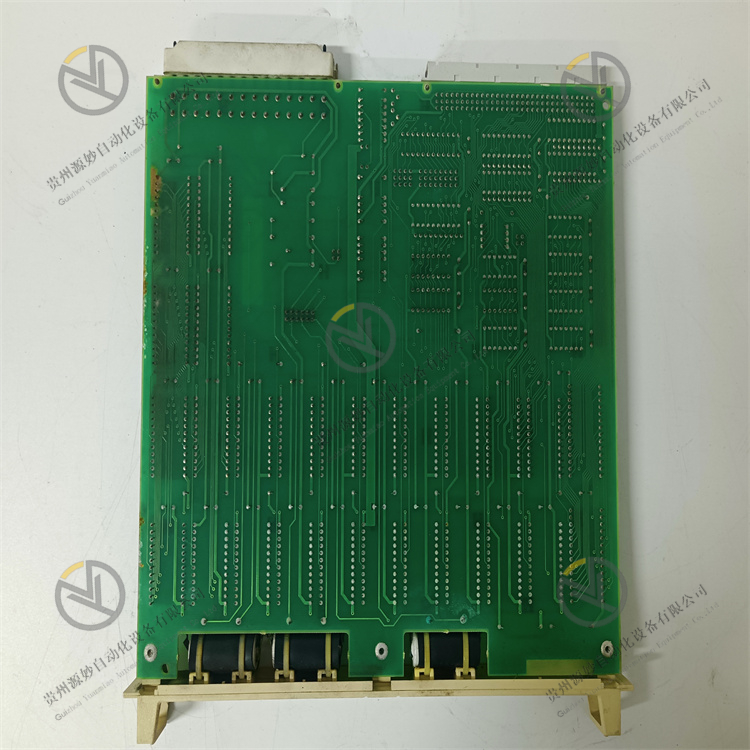

ABB DSMB127（订货号 57360001-HG）是 Advant / Master 系列 DCS 系统的存储内存板（Memory Board），属于 ABB 工业控制系统机架内核心存储硬件，大量应用于电厂、冶金、石化等行业 DCS 机柜，适配 ABB MasterPiece 控制器。 该板卡作为控制器配套内存模块，用于存储系统固件、控制程序、过程参数、历史变量、组态逻辑以及实时运行数据。为主控 CPU 提供高速数据读写缓存，保障控制逻辑、联锁运算、过程数据的稳定存取，是 DCS 控制器正常运行必不可少的配套板卡。 采用标准机架插槽式安装，经过高低温、振动冲击、EMC 电磁兼容可靠性测试，支持工业现场 7×24 小时不间断连续运行，多用于 DCS 系统备件更换、控制器大修、控制系统技改升级项目。

二、功能特性

2.1 大容量程序与数据存储

存储控制器固件、用户控制逻辑组态、PID 参数、联锁定值、实时过程变量，断电可保存关键参数，保障系统重启后组态不丢失。

2.2 高速数据读写缓存

与主控 CPU 高速交互，为实时控制运算提供内存读写支撑，保障 DCS 控制周期稳定，避免逻辑运算延迟。

2.3 内存自检与故障诊断

上电自动内存巡检，运行期间持续检测内存读写错误、存储单元故障；检测到异常后上报控制器，HMI 提示内存板故障。

2.4 背板总线高速通讯

通过机架背板总线与 CPU 板进行数据交互，支持高速并行数据传输，满足 DCS 实时控制数据吞吐需求。

2.5 状态 LED 本地指示

板卡自带 LED 指示灯，直观显示供电状态、读写运行状态、故障告警状态，方便现场运维目视检查。

2.6 机架插卡模块化安装

标准机柜插槽式结构，支持热插拔（系统条件允许时），拆装简单，备件替换便捷。

2.7 严苛工业环境适应性

宽温工作区间，抗振动冲击，具备 EMC 电磁防护，适配电站、石化等高粉尘、强电磁干扰控制柜工况。

三、技术参数

3.1 核心适配参数

3.2 电气性能参数

3.3 环境与物理参数

四、硬件配置与结构优势

4.1 核心硬件配置

ABB DSMB127 57360001-HG 由工业存储芯片阵列、地址译码逻辑单元、总线接口电路、读写校验单元、板载电源转换电路、内存自检诊断电路、状态 LED 指示灯、背板金手指接口组成。

DCS 主控 CPU 通过背板总线访问 DSMB127 内存板，读取控制程序、联锁逻辑、参数定值；运行过程中将实时过程变量、中间运算结果写入内存板。读写校验单元实时校验数据完整性，一旦检测内存读写错误，触发故障信号上传 CPU，板卡故障 LED 点亮。板卡依靠背板取电，金手指实现和机架背板之间的信号传输。

4.2 结构与工程优势

插卡式模块化设计，备件更换快速，直接插拔替换，无需重新下载组态（备件更换规范操作下），缩短机组停机检修时间。独立内存板架构，分担 CPU 存储压力，保障控制器运算周期稳定。内置硬件读写校验，可提前发现内存损坏，避免控制逻辑出错引发机组联锁误动作。板卡 LED 指示灯直观，运维人员快速识别内存板运行或故障状态。原厂配套板卡，与 ABB MasterPiece 控制器原生兼容，存量 DCS 系统备件替换、改造项目大量使用。

五、工作原理

工作流程：DCS 主控 CPU → 背板总线 → DSMB127 总线译码单元 → 存储阵列读写；读写校验单元实时校验数据；自检诊断回路并行持续监测存储单元。

系统上电阶段，CPU 触发 DSMB127 执行内存全自检，校验存储单元完整性，自检正常后加载存储板内的用户组态、控制程序与参数，控制器进入正常运行状态。系统运行时，CPU 周期性从内存板读取逻辑程序，同时把采集到的现场 I/O 数据、运算中间变量写入内存板。 读写校验电路持续监测数据读写是否出错；一旦发现存储单元损坏、数据校验失败，板卡立即上报故障信号至 CPU，上位 HMI 弹出内存板故障报警，提醒运维人员及时更换备件，防止内存异常造成控制逻辑错乱。

六、常见问题及解决办法

6.1 上电故障灯常亮，DCS 报内存板故障，控制器无法启动

6.2 控制器运行不稳定，偶发逻辑异常、参数丢失

6.3 下载组态失败，提示存储访问错误

6.4 间歇性内存故障报警，控制器还能维持运行
