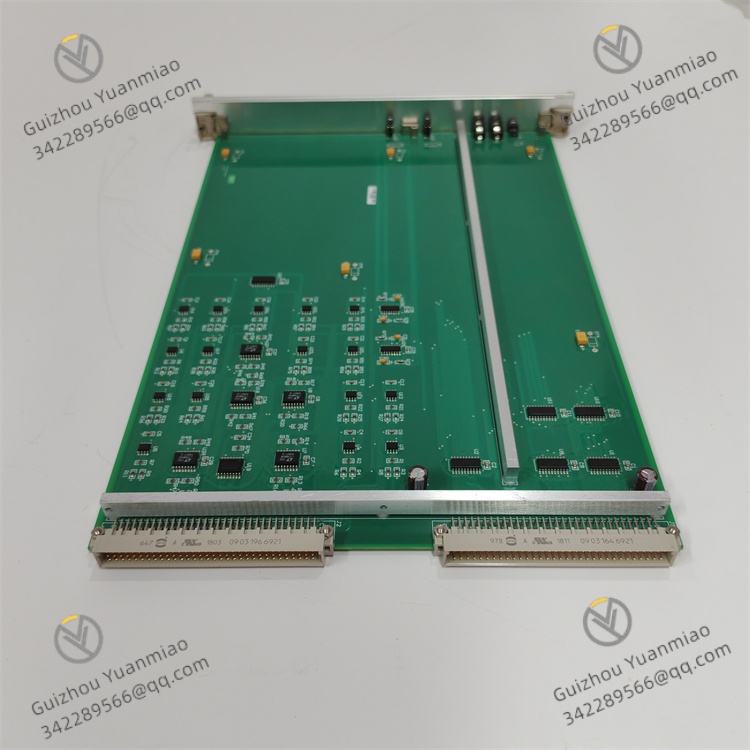

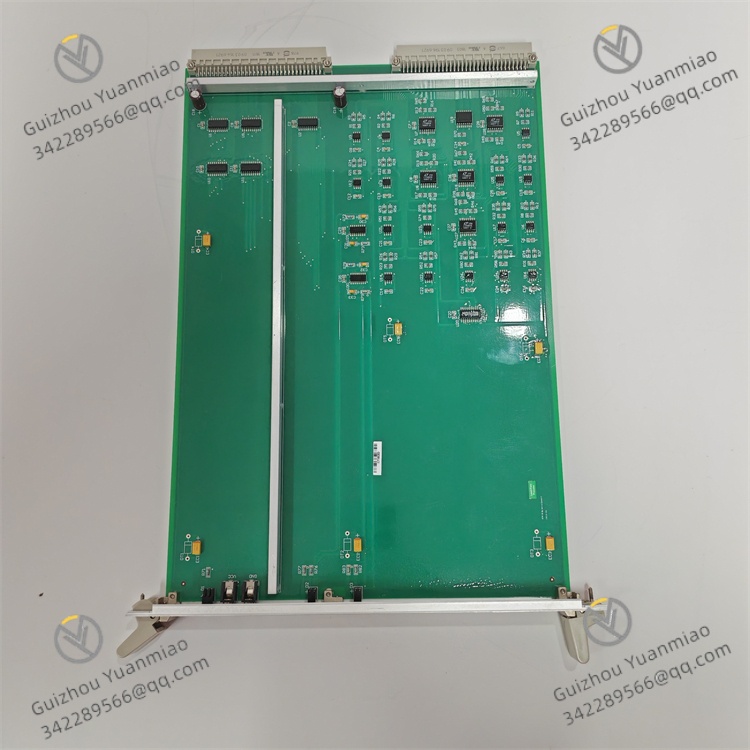

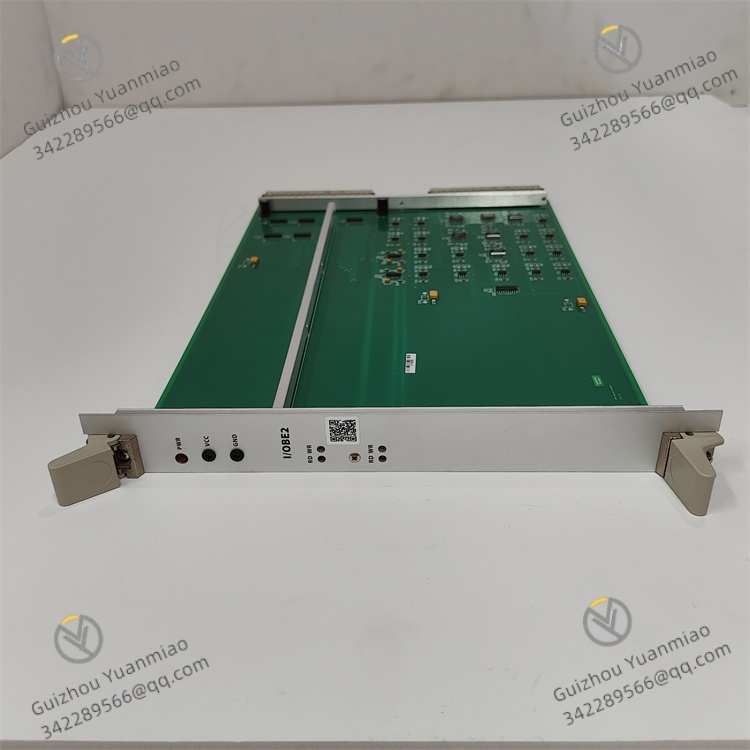

ALSTOM I/OBE2 12004-104-00
一、概述
ALSTOM I/OBE2 12004-104-00（版本V1.0.0）是一款高性能分布式I/O模块，核心定位是为工业自动化领域提供稳定、可靠的数据采集与控制信号交互功能。该产品深度集成Synergy平台，凭借模块化设计与多协议兼容特性，可实现现场设备信号的高效采集、传输及控制指令的精准下发，为工业控制系统的稳定运行提供关键的硬件支撑。
用于精准区分产品配置及适配场景。依托高可靠性、强环境适配性及灵活的集成能力，该产品广泛应用于电力系统、工业自动化、能源管理及轨道交通等多个核心领域，可有效满足变电站自动化、工厂设备监控、光伏/风电场信号采集、列车状态监测等多元场景的应用需求，适配系统新建、升级改造及设备运维替换等各类配套需求。
二、产品特性
- 深度平台集成：深度集成Synergy平台，具备优良的系统兼容性与扩展能力，可无缝融入阿尔斯通相关工业控制系统，简化系统集成流程，提升整体控制架构的稳定性与协同效率。
- 多协议通信兼容：支持包括IEC 104在内的多种主流工业通信协议，能灵活适配不同上位控制系统与现场设备的通信需求，实现跨设备、跨系统的可靠数据交互，保障通信链路的顺畅性与数据传输的准确性。
- 高可靠数据交互：采用工业级信号处理技术，具备精准的模拟量、数字量信号采集能力，同时可稳定下发控制指令；内置抗干扰设计，能有效抵御工业现场的电磁干扰，确保数据采集与传输的稳定性，降低信号失真风险。
- 广泛场景适配：专为复杂工业环境设计，可适配电力、工业自动化、能源管理、轨道交通等多领域的严苛工况，既能满足室内控制柜安装需求，也能适配部分户外辅助设施的信号交互场景（需配合防护措施）。
- 便捷集成与运维：采用标准化模块化设计，安装流程简单高效，可快速完成与系统的对接集成；支持故障诊断与日志记录功能，便于运维人员实时监测模块运行状态，快速定位故障点，降低运维难度与成本。
三、技术参数
1. 核心基础参数
- 产品型号：ALSTOM I/OBE2 12004-104-00
- 产品版本：V1.0.0
- 产品类型：分布式I/O模块
- 制造商：阿尔斯通（ALSTOM）
- 核心集成平台：Synergy平台
- 核心功能：现场信号采集（模拟量/数字量）、控制指令下发、多协议数据交互、运行状态监测
- 适配系统：阿尔斯通相关工业控制系统及主流工业自动化平台
- 应用领域：电力系统（变电站自动化、配电监控与保护）、工业自动化（工厂设备状态监测、生产线数据采集与控制）、能源管理（楼宇自动化、光伏/风电场信号采集与执行）、轨道交通（信号系统与列车状态监测）
2. 电气性能参数
- 供电电压：适配工业标准24V DC，工作电压范围24V±20%（19.2V~28.8V），保障供电稳定性
- 通信协议：支持IEC 104等多种主流工业通信协议
- 信号类型：支持模拟量输入/输出、数字量输入/输出（具体通道数量可参考项目配置文档）
- 电气连接：采用标准化接线端子，支持与现场传感器、执行器及上位控制器的可靠连接
3. 环境与物理参数
- 工作温度：-20℃~+60℃（宽温设计，适配多数工业现场环境）
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 防护等级：IP20（室内控制柜安装适配，防固体异物侵入）
- 安装方式：导轨式安装（适配标准工业导轨，安装便捷）
四、工作原理
ALSTOM I/OBE2 12004-104-00的核心工作原理是“信号采集-数据传输-指令执行-状态反馈”的闭环协同流程，通过内部信号处理单元、通信单元及控制单元的协同运作，实现现场设备与上位控制系统的高效联动，具体工作过程可分为四个核心阶段：
第一阶段：初始化与配置阶段。模块接入24V DC电源后完成初始化启动，自动完成内部电路自检与接口校准；运维人员通过上位系统或本地配置工具，完成通信协议参数（如IEC 104协议相关配置）、信号采集阈值、通道参数等关键配置，确保模块与系统及现场设备的适配性。
第二阶段：现场信号采集阶段。模块通过自带的输入通道，实时采集工业现场传感器、监测仪表等设备的信号数据，包括模拟量信号（如电压、电流、温度等工艺参数）和数字量信号（如设备运行状态、故障报警信号等）；采集过程中通过内置滤波电路对信号进行预处理，去除杂波干扰，提升数据准确性。
第三阶段：数据传输与指令接收阶段。采集的信号数据经内部处理后，通过兼容的通信协议（如IEC 104）传输至上位控制系统；同时，模块实时接收上位系统下发的控制指令，完成指令的解析与校验，确保指令的有效性与安全性。
第四阶段：指令执行与状态反馈阶段。模块将解析后的控制指令通过输出通道下发至现场执行器（如继电器、阀门、电机控制器等），驱动设备完成相应动作；同时实时监测指令执行结果及自身运行状态，将设备动作反馈信息、模块运行参数及故障报警信息上传至上位系统，形成完整的闭环控制，为系统调控与运维提供数据支撑。
五、常见故障排查
1. 通信链路中断/数据交互异常
现象：模块与上位控制系统无法建立通信；数据传输频繁中断、丢包或失真；上位系统无法接收现场采集数据或下发的控制指令无法被模块接收。
原因：通信线路松动、接触不良或破损；通信参数配置错误（如协议类型不匹配、地址错误、端口参数异常）；网络接口故障或模块内置通信单元损坏；现场强电磁干扰影响通信信号；上位系统通信模块故障。
解决方案：1. 断开模块电源，检查通信线路（网线/信号线）的连接状态，重新插拔并紧固接头，更换破损、老化的线路（建议选用屏蔽通信电缆）；2. 核对模块与上位系统的通信参数，确保协议类型、地址、端口等完全一致，重新配置后重启通信链路；3. 利用Wireshark、IEC104协议调试器等工具捕获并分析通信数据包，定位协议层面的异常；4. 将通信线路远离变频器、大功率电机等强电磁干扰源，屏蔽电缆单端可靠接地（接地电阻≤4Ω），减少干扰影响；5. 若上述措施无效，检查模块网络接口状态，或通过替换同型号模块进行测试，确认是否为模块内置通信单元损坏，损坏后需联系ALSTOM官方售后检修或更换。
2. 供电异常/模块无法启动
现象：接入24V DC电源后，模块无法启动，电源指示灯无响应；运行过程中频繁因供电问题停机；模块指示灯闪烁异常。
原因：供电电压超出24V±20%的适配范围；电源接口松动、接触不良或正负极接反；外部电源模块故障导致电压波动过大；模块内部供电回路短路或元件老化；机柜内熔丝断路器未闭合或损坏。
解决方案：1. 用万用表检测供电电源电压，确保其稳定在19.2V~28.8V的适配范围，若电压波动过大，需更换稳压电源模块；2. 重新插拔电源接口，紧固接头，核对电源正负极接线，纠正错误接线；3. 检查机柜内熔丝断路器状态，确保已闭合且无损坏，损坏时及时更换同规格熔丝；4. 断开电源后等待5分钟，重新接通电源尝试启动；5. 若仍无法启动或供电异常，可能为模块内部供电回路故障，需联系专业人员或售后检修。
3. 信号采集异常/控制指令执行失效
现象：采集的现场数据显示为零、跳变频繁或与实际值偏差过大；部分输入/输出通道无响应；上位系统下发的控制指令无法驱动现场执行设备动作。
原因：输入/输出通道接线错误（如信号线接错通道、正负极接反）；现场传感器/执行器故障，无有效信号输出或无法响应指令；模块通道故障或内置信号处理单元损坏；信号采集阈值、滤波参数配置不合理。
解决方案：1. 断开电源，核对输入/输出通道接线图，纠正错误接线，紧固松动的接线端子；2. 单独检测现场传感器/执行器，验证其是否能输出有效信号或正常响应指令，故障设备需及时更换；3. 通过上位系统或配置工具检测各通道状态，定位故障通道；4. 核对信号采集阈值、滤波参数等配置，调整至合理范围后重新测试；5. 若多个通道同时异常或指令执行普遍失效，大概率为模块通道或信号处理单元故障，需联系ALSTOM官方售后检修。
六、注意事项
- 模块安装、接线、维护前，必须断开所有供电电源及信号线路，等待模块完全冷却（至少5分钟），避免高压触电或信号短路风险；安装和维护工作必须由具备专业资质的技术人员根据技术规程操作。
- 安装时需选择干燥、通风、无强电磁干扰的环境，采用标准导轨式安装，确保安装面平整、牢固；模块周围需预留充足的散热空间（建议两侧至少预留10cm），避免与大功率发热设备紧邻安装。
- 接线时需严格区分电源接口、信号输入/输出接口及通信接口，按照模块接口标识规范接线，严禁接口错接或电源正负极接反；信号线路与动力电缆需分开布线（间距至少30cm），模拟信号线路优先选用屏蔽电缆并可靠接地，减少电磁干扰对信号质量的影响。
- 首次供电前，需确认机柜内所有熔丝断路器处于断开状态，核对电源输入极性（+24V至端子124/224，0V至端子100/200），确认无误后再闭合熔丝断路器；若为系统首次启动，需按照“先开启STPA断路器→再开启STPB断路器→最后开启STPC断路器”的顺序操作，确保系统应力计算初始化正常。
- 日常运维中，需定期通过上位系统查看模块运行状态、通信链路完整性及故障记录；每3-6个月对模块接口、接线端子进行一次全面检查，清理表面灰尘、紧固松动接头，及时更换老化、破损的线路；同时开启相关日志记录功能（协议层日志、网络日志等），便于故障追溯与分析。
- 更换模块或备件时，必须选用与I/OBE2 12004-104-00型号完全匹配的ALSTOM正品及配套原厂备件，严禁使用型号不符、规格不匹配的替代产品；更换后需重新核对接线正确性、通信参数及通道配置，完成功能测试并确认工作正常后，方可投入正式运行。
