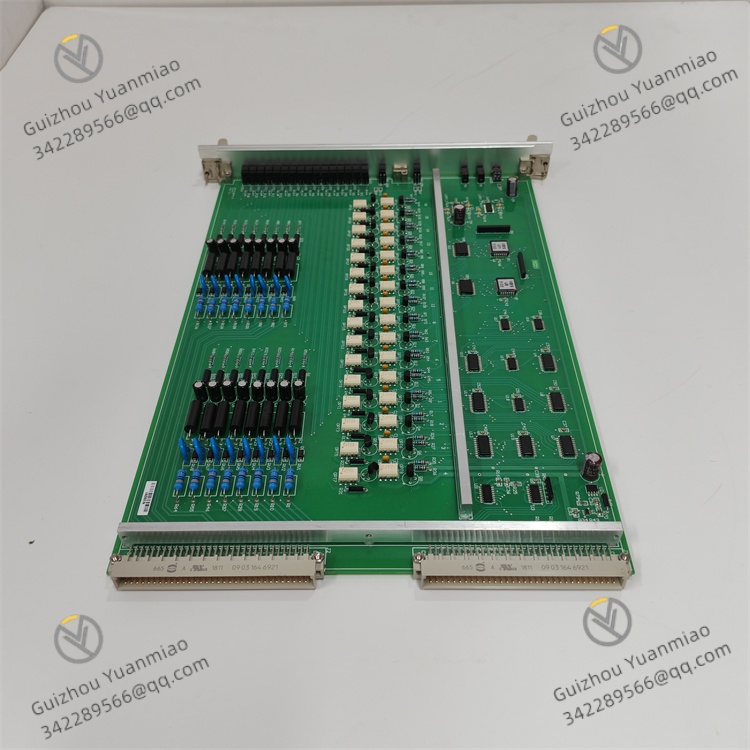

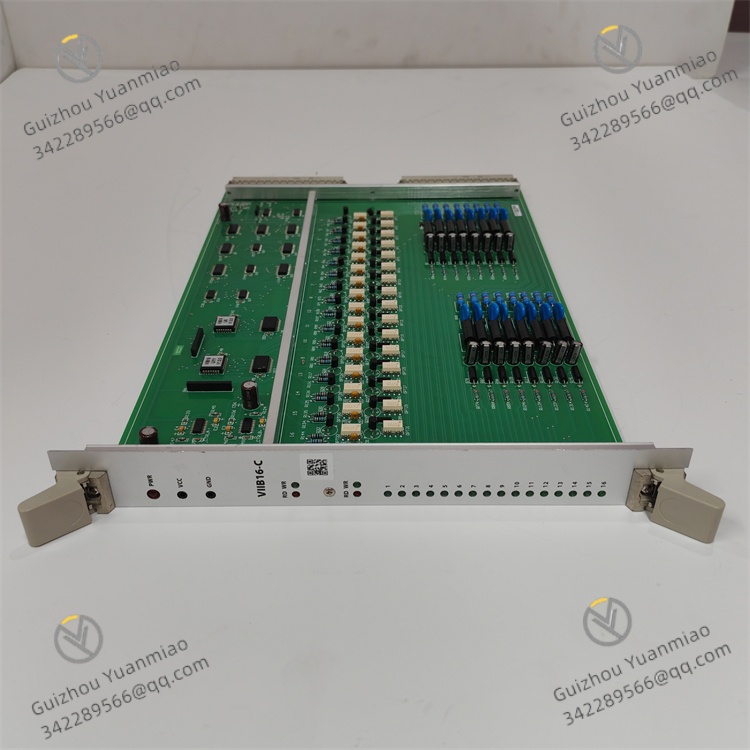

ALSTOM VIIB16-C 12011-105-00
一、概述
ALSTOM VIIB16-C 12011-105-00（版本V1.0.0）是一款高精度数字量输入/输出模块，核心定位是为工业自动化控制系统提供高可靠的数字信号交互与设备控制功能。该产品深度兼容阿尔斯通Synergy控制平台，凭借高响应速度、强抗干扰能力及模块化设计优势，可实现现场数字量信号的精准采集与控制指令的快速执行，为工业生产过程的稳定调控及设备状态监测提供关键硬件保障。
用于精准区分产品通道配置、适配场景及生产批次。依托高可靠性、宽环境适配范围及灵活的系统集成能力，该产品广泛应用于电力系统、轨道交通、工业自动化及能源管理等核心领域，可有效满足变电站设备状态监测、列车控制系统信号交互、工厂生产线设备启停控制、光伏/风电场辅助设备调控等多元场景的应用需求，适配系统新建、升级改造及设备运维替换等各类配套需求。
二、产品特性
- 深度平台兼容：深度集成阿尔斯通Synergy控制平台，具备优良的系统兼容性与扩展能力，可无缝融入阿尔斯通全系列工业控制系统，简化系统集成流程，提升整体控制架构的协同运行效率与稳定性。
- 高精度数字信号交互：专注于数字量信号处理，具备16路数字量输入与16路数字量输出通道（核心配置），输入响应时间≤1ms，输出动作延迟≤2ms，可实现对现场设备状态信号的快速采集与控制指令的精准执行，保障控制逻辑的实时性。
- 强抗干扰与可靠性设计：采用工业级强化电路设计，内置浪涌保护、过压保护及电磁屏蔽模块，可有效抵御工业现场的电磁干扰、电压波动及瞬时冲击，符合IEC 61010工业安全标准；平均无故障工作时间（MTBF）≥100,000小时，保障长期稳定运行。
- 宽场景适配能力：专为复杂工业环境设计，可适配高低温、高粉尘、高湿度等严苛工况，既能满足室内控制柜集中安装需求，也可适配户外辅助控制柜体的分散部署场景（需配合防护措施），适配多领域工业控制需求。
- 便捷运维与诊断：采用标准化模块化设计，导轨式安装便捷高效，可快速完成与系统的对接集成；支持完善的故障自诊断功能，能实时监测模块供电状态、通道工作状态及通信链路完整性，故障信息可上传至上位系统并本地指示灯提示，便于运维人员快速定位故障点，降低运维难度与成本。
三、技术参数
1. 核心基础参数
- 产品型号：ALSTOM VIIB16-C 12011-105-00
- 产品版本：V1.0.0
- 产品类型：数字量输入/输出模块（DI/DO模块）
- 制造商：阿尔斯通（ALSTOM）
- 核心集成平台：Synergy控制平台
- 核心功能：数字量信号采集、数字量控制指令输出、故障自诊断、与上位系统通信交互
- 适配系统：阿尔斯通Synergy控制系统及主流工业自动化控制平台
- 应用领域：电力系统（变电站自动化、配电设备监控与保护）、轨道交通（列车控制系统信号交互、轨道设备状态监测）、工业自动化（工厂生产线设备控制、车间环境监测）、能源管理（光伏/风电场辅助设备调控、楼宇自动化）
2. 电气性能参数
- 供电电压：适配工业标准24V DC，工作电压范围24V±15%（20.4V~27.6V），保障供电稳定性
- 功率消耗：静态功耗≤5W，满负荷工作功耗≤15W
- 输入通道：16路数字量输入，输入电压范围24V DC（兼容18V~30V DC），输入电流≤5mA/通道
- 输出通道：16路数字量输出，晶体管输出类型，最大输出电流2A/通道，支持短路保护
- 响应时间：输入响应时间≤1ms，输出动作延迟≤2ms
- 通信协议：支持IEC 104、Modbus RTU等主流工业通信协议
- 通信接口：标准化RJ45以太网接口（用于IEC 104协议通信）、凤凰端子式通信接口（用于Modbus RTU协议通信）
- 电气连接：采用凤凰标准化接线端子，支持与现场传感器、执行器及上位控制器的可靠连接
3. 环境与物理参数
- 工作温度：-25℃~+65℃（宽温设计，适配极端工业现场环境）
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% RH（无冷凝）
- 防护等级：IP20（室内控制柜安装适配，防固体异物侵入）
- 电磁兼容性：符合IEC 61000-4电磁兼容性标准，具备强抗电磁干扰能力
- 安装方式：导轨式安装（适配35mm标准工业导轨），安装便捷
- 外形尺寸：120mm（L）× 80mm（W）× 60mm（H）（紧凑设计，节省安装空间）
- 重量：约0.25kg
四、工作原理
ALSTOM VIIB16-C 12011-105-00的核心工作原理是“数字信号采集-数据传输-指令解析-执行反馈”的闭环协同流程，通过内部数字信号处理单元、通信单元、输出驱动单元及故障诊断单元的协同运作，实现现场数字量设备与上位控制系统的高效联动，具体工作过程可分为四个核心阶段：
第一阶段：初始化与配置阶段。模块接入24V DC电源后完成初始化启动，自动完成内部电路自检、通道状态校准及通信接口初始化；运维人员通过上位系统或本地配置软件，完成通信协议参数（如IEC 104协议地址、端口）、输入信号阈值、输出保护参数等关键配置，确保模块与系统及现场设备的精准适配。
第二阶段：数字信号采集阶段。模块通过16路数字量输入通道，实时采集现场设备的状态信号（如传感器开关信号、设备运行/故障状态信号等）；采集过程中通过内置滤波电路与抗干扰模块，去除信号中的杂波与干扰，确保采集信号的准确性；同时对输入信号进行电平检测与逻辑判断，将模拟开关信号转化为标准数字逻辑信号（0/1）。
第三阶段：数据传输与指令接收阶段。采集的数字逻辑信号经内部处理后，通过预设的通信协议（如IEC 104、Modbus RTU）传输至上位控制系统，为系统状态监测与控制决策提供数据支撑；同时，模块实时接收上位系统下发的数字量控制指令（如设备启停、阀门开关等），并对指令进行校验与解析，确保指令的有效性与安全性。
第四阶段：指令执行与状态反馈阶段。模块将解析后的控制指令通过16路数字量输出通道下发至现场执行器（如继电器、接触器、电磁阀等），驱动执行器完成相应动作；输出驱动单元具备短路保护功能，若检测到输出通道短路，立即切断输出并触发故障报警；同时，模块实时监测指令执行状态及自身运行状态，将执行结果、通道故障信息等上传至上位系统，形成完整的闭环控制，保障控制流程的可靠运行。
五、常见故障排查
1. 通信链路中断/数据交互异常
现象：模块与上位控制系统无法建立通信；数据传输频繁中断、丢包；上位系统无法接收模块采集的数字量信号或下发的控制指令无法被模块接收。
原因：通信线路松动、接触不良或破损；通信参数配置错误（如协议类型不匹配、地址错误、端口参数异常）；通信接口故障或模块内置通信单元损坏；现场强电磁干扰影响通信信号；上位系统通信模块故障。
解决方案：1. 断开模块电源，检查通信线路（网线/信号线）的连接状态，重新插拔并紧固接头，更换破损、老化的线路（建议选用屏蔽通信电缆）；2. 核对模块与上位系统的通信参数，确保协议类型、地址、端口等完全一致，重新配置后重启通信链路；3. 利用通信调试工具（如Modbus调试器、IEC104协议分析仪）捕获并分析通信数据包，定位协议层面的异常；4. 将通信线路远离变频器、大功率电机等强电磁干扰源，屏蔽电缆单端可靠接地（接地电阻≤4Ω），减少干扰影响；5. 若上述措施无效，检查模块通信接口状态，或通过替换同型号模块进行测试，确认是否为模块内置通信单元损坏，损坏后需联系ALSTOM官方售后检修或更换。
2. 供电异常/模块无法启动
现象：接入24V DC电源后，模块无法启动，电源指示灯无响应；运行过程中频繁因供电问题停机；模块指示灯闪烁异常（电源故障码提示）。
原因：供电电压超出24V±15%的适配范围；电源接口松动、接触不良或正负极接反；外部电源模块故障导致电压波动过大；模块内部供电回路短路或元件老化；机柜内熔丝断路器未闭合或损坏。
解决方案：1. 用万用表检测供电电源电压，确保其稳定在20.4V~27.6V的适配范围，若电压波动过大，需更换稳压电源模块；2. 重新插拔电源接口，紧固接头，核对电源正负极接线，纠正错误接线；3. 检查机柜内熔丝断路器状态，确保已闭合且无损坏，损坏时及时更换同规格熔丝；4. 断开电源后等待5分钟，重新接通电源尝试启动；5. 若仍无法启动或供电异常，可能为模块内部供电回路故障，需联系专业人员或售后检修。
3. 输入/输出通道异常
现象：部分或全部输入通道无信号采集（上位系统显示为固定值）；输入信号跳变频繁、与现场实际状态不符；输出通道无法驱动执行器动作；输出通道短路后无法恢复正常工作。
原因：输入/输出通道接线错误（如信号线接错通道、正负极接反）；现场传感器/执行器故障，无有效信号输出或无法响应指令；模块通道损坏或内置驱动单元故障；输入信号电压超出适配范围；输出通道负载超出最大额定电流（2A/通道）。
解决方案：1. 断开电源，核对输入/输出通道接线图，纠正错误接线，紧固松动的接线端子；2. 单独检测现场传感器/执行器，验证其是否能输出有效信号或正常响应指令，故障设备需及时更换；3. 检查输入信号电压，确保其在18V~30V DC的适配范围；核实输出通道负载电流，避免超出2A/通道的额定值，必要时加装功率放大模块；4. 通过上位系统或配置工具检测各通道状态，定位故障通道；5. 若多个通道同时异常或单通道故障反复出现，大概率为模块通道或驱动单元故障，需联系ALSTOM官方售后检修或更换模块。
六、注意事项
- 模块安装、接线、维护前，必须断开所有供电电源及信号线路，等待模块完全冷却（至少5分钟），避免高压触电或信号短路风险；安装和维护工作必须由具备专业资质的技术人员根据技术规程操作。
- 安装时需选择干燥、通风、无强电磁干扰的环境，采用35mm标准导轨式安装，确保安装面平整、牢固；模块周围需预留充足的散热空间（建议两侧至少预留10cm），避免与大功率发热设备紧邻安装，防止高温影响模块性能。
- 接线时需严格区分电源接口、数字量输入接口、数字量输出接口及通信接口，按照模块接口标识规范接线，严禁接口错接或电源正负极接反；信号线路与动力电缆需分开布线（间距至少30cm），数字量信号线路优先选用屏蔽电缆并可靠接地，减少电磁干扰对信号质量的影响。
- 首次供电前，需确认机柜内所有熔丝断路器处于断开状态，核对电源输入极性（+24V至端子124/224，0V至端子100/200），确认无误后再闭合熔丝断路器；若为系统首次启动，需按照“先开启STPA断路器→再开启STPB断路器→最后开启STPC断路器”的顺序操作，确保系统应力计算初始化正常。
- 日常运维中，需定期通过上位系统查看模块运行状态、通信链路完整性及故障记录；每3-6个月对模块接口、接线端子进行一次全面检查，清理表面灰尘、紧固松动接头，及时更换老化、破损的线路；同时开启相关日志记录功能（协议层日志、通道状态日志等），便于故障追溯与分析。
- 更换模块或备件时，必须选用与VIIB16-C 12011-105-00型号完全匹配的ALSTOM正品及配套原厂备件，严禁使用型号不符、规格不匹配的替代产品；更换后需重新核对接线正确性、通信参数及通道配置，完成功能测试并确认工作正常后，方可投入正式运行。
