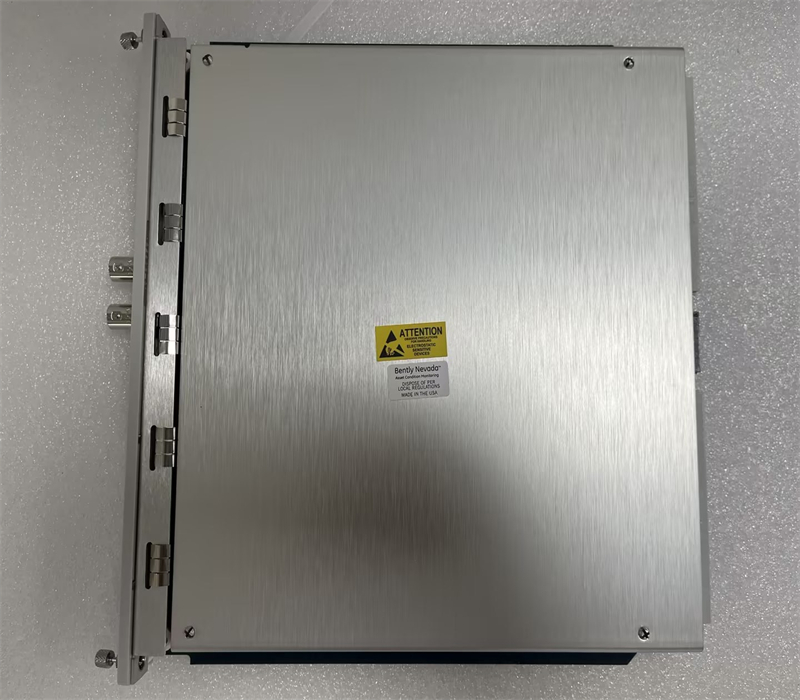

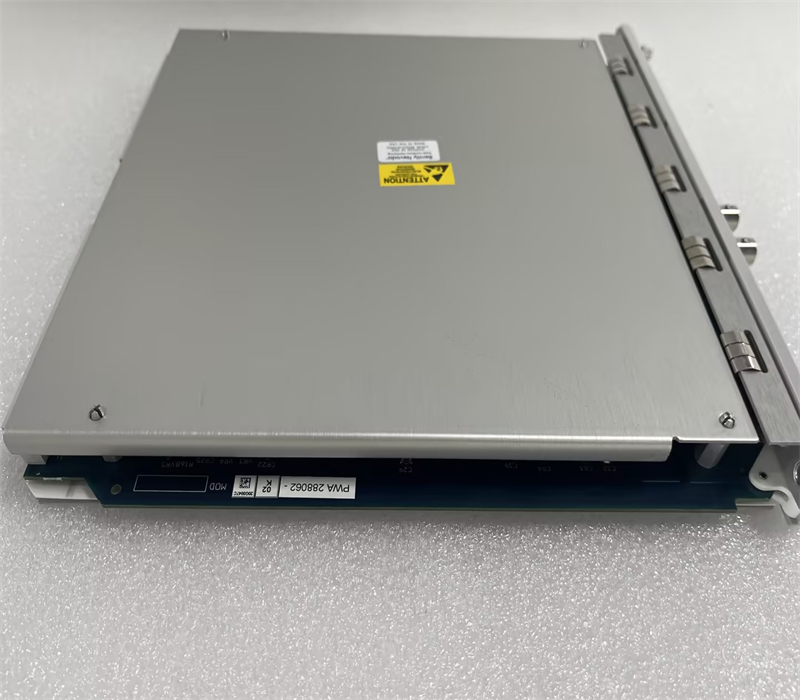

BENTLY 3500/50M
一、概述
BENTLY 3500/50M 是一款高性能振动监测模块，属于 3500 系列监测系统的核心组成部分。在工业旋转机械设备状态监测领域，它承担着振动信号采集、处理、分析及报警输出的关键职责，能够实时接收来自振动传感器（如本特利 3300 系列）的信号，经过内部精准运算与分析，判断设备是否处于正常运行状态，为运维人员提供设备健康状况的直观数据，是保障设备安全、稳定运行的重要 “监测哨兵”。
该模块的应用场景极为广泛，在电力行业，可对汽轮发电机组的转子振动、轴承振动进行实时监测，及时发现转子不平衡、不对中等潜在故障；在石油化工领域，能监测离心压缩机、泵类设备的振动情况，避免因设备故障导致的生产流程中断；在冶金行业，可用于大型风机、轧机等设备的振动监测，确保生产过程的连续性。通过与 3500 系列监测框架、通信模块等协同工作，构建起完整的设备状态监测体系，为工业生产的安全高效保驾护航。
二、技术参数
- 供电参数：适配 3500 系列监测框架的标准供电，工作电压为 + 24V DC，供电电流最大为 150mA，在框架供电稳定的情况下，可确保模块持续稳定运行，为信号处理与分析提供可靠电力支持。
- 信号输入：支持 4 路振动信号输入，输入类型为差分电压信号，输入范围为 ±5V DC，能够兼容本特利 3300 系列等主流振动传感器的输出信号；输入阻抗大于 100kΩ，可有效减少对传感器输出信号的影响，保证信号采集的准确性。
- 信号处理：信号采样率最高可达 1024Hz，能快速捕捉设备振动信号的细微变化；频率响应范围为 0.1Hz - 10kHz，可覆盖大多数工业旋转机械设备的振动频率范围，确保对不同转速设备的振动监测都能精准有效；具备多种信号处理算法，如峰值检测、有效值计算、峰峰值计算等，可根据不同监测需求选择合适的处理方式。
- 报警功能：拥有两级报警设置，即警告报警和危险报警，每级报警均可独立设置阈值；报警输出方式为继电器输出，触点容量为 2A/250V AC 或 2A/30V DC，可直接驱动外部报警装置（如声光报警器）或控制相关设备的启停；同时支持报警状态的远程传输，可通过通信模块将报警信息发送至监控中心。
- 通信参数：支持 RS485 通信接口，采用 Modbus RTU 通信协议，通信速率可在 9600bps、19200bps、38400bps、57600bps、115200bps 之间选择，满足不同工业现场的通信需求；通过通信接口可实现模块参数的远程配置、监测数据的远程读取及报警信息的远程接收，方便运维人员进行远程监控与管理。
- 工作环境：工作温度范围为 0℃ - +60℃，适应工业现场常见的温度环境；相对湿度范围为 5% - 95%（无冷凝），在潮湿环境下也能稳定工作；防护等级为 IP20，主要适用于室内控制柜内安装，需避免粉尘、水汽等直接侵入。
- 外形尺寸：模块高度为 132mm，宽度为 36mm，深度为 190mm，采用标准的机架式安装设计，可轻松安装在 3500 系列监测框架中，节省安装空间，便于系统集成。
三、功能特点
- 高精度信号采集与处理：BENTLY 3500/50M 配备高精度的信号采集电路和先进的信号处理算法，能够精准采集振动传感器输出的微弱信号，并对信号进行滤波、放大、采样等处理。其采样精度可达 16 位，确保采集到的信号真实反映设备的振动状态；多种信号处理算法的应用，可满足不同监测场景下对振动数据的分析需求，如通过峰值检测判断设备是否存在冲击振动，通过有效值计算评估设备的整体振动水平。
- 灵活的报警配置与可靠输出：支持两级报警阈值的灵活设置，运维人员可根据设备的运行特性和安全要求，自定义警告报警和危险报警的阈值，当设备振动值超过设定阈值时，模块能及时触发相应的报警动作。继电器输出方式具备较高的可靠性和抗干扰能力，确保报警信号能够准确、及时地传递给外部设备，同时报警状态的远程传输功能，让运维人员在监控中心就能实时掌握设备的报警情况，缩短故障响应时间。
- 便捷的参数配置与数据读取：通过配套的组态软件或现场操作面板，可轻松对模块的各项参数（如信号输入类型、采样率、报警阈值、通信参数等）进行配置，参数配置过程简单直观，无需专业的编程知识。同时，借助通信接口或现场显示单元，可方便地读取模块采集到的振动数据、报警状态等信息，数据呈现方式清晰易懂，便于运维人员快速了解设备的运行状态。
- 强大的系统兼容性与扩展性：作为 3500 系列监测系统的一员，BENTLY 3500/50M 与该系列的其他模块（如电源模块、通信模块、其他类型的监测模块）具有良好的兼容性，可无缝集成到 3500 系列监测框架中，构建起功能完善的设备状态监测系统。此外，模块支持多台并联使用，可根据监测设备的数量和监测点的分布，灵活扩展系统的监测能力，满足大型工业设备或多条生产线的监测需求。
- 高可靠性与稳定性：模块采用工业级的元器件和严谨的电路设计，具备较高的抗干扰能力和稳定性，能够在工业现场复杂的电磁环境下稳定运行。同时，模块内置完善的自诊断功能，可实时监测自身的工作状态，如电源故障、通信故障、内部电路故障等，当出现故障时，能及时发出故障报警信号，便于运维人员快速定位并排除故障，保障模块的持续可靠运行。
四、常见故障及解决办法
无信号输入故障
- 现象：模块无法采集到振动传感器的信号，监测数据显示为零或无变化，无法反映设备的实际振动状态。
- 可能原因：振动传感器与模块之间的连接线缆断裂、接触不良；传感器本身出现故障，无法正常输出信号；模块的信号输入接口损坏；模块内部信号采集电路故障。
- 解决办法：首先检查连接线缆，查看线缆是否有明显的断裂、破损痕迹，重新插拔线缆接口，确保连接牢固；若线缆无问题，更换备用传感器进行测试，判断是否为传感器故障，若是则更换新的传感器；若传感器正常，检查模块的信号输入接口，查看接口是否有针脚弯曲、损坏等情况，必要时修复或更换接口；若以上措施均无效，可能是模块内部信号采集电路故障，需联系本特利专业维修人员进行检修或更换模块。
报警误触发故障
- 现象：模块在设备正常运行状态下，频繁触发警告报警或危险报警，或在设备出现轻微异常时，未触发报警，导致报警功能失效。
- 可能原因：报警阈值设置不合理，过高或过低；振动信号受到严重干扰，导致采集到的信号失真，误触发报警；模块内部信号处理电路故障，导致报警判断错误；传感器安装位置不当，采集到的信号不能真实反映设备的振动状态。
- 解决办法：重新评估设备的正常振动范围，根据设备的运行特性和安全要求，合理调整报警阈值；检查振动信号的干扰源，如是否与动力电缆距离过近、是否存在强电磁干扰设备等，重新规划线缆敷设路径，采取屏蔽措施减少干扰；若怀疑模块内部故障，可将模块与备用模块进行替换测试，判断是否为模块故障，若是则进行维修或更换；检查传感器的安装位置，确保传感器安装在能准确采集设备关键部位振动信号的位置，必要时重新调整安装位置。
通信故障
- 现象：无法通过通信接口读取模块的监测数据、配置模块参数，或通信过程中数据传输中断、出现错误，远程监控中心无法实时获取设备的监测信息。
- 可能原因：通信线缆连接松动、断裂；通信参数（如波特率、 parity 位、停止位）设置不一致；模块的通信接口损坏；通信总线存在干扰，影响数据传输；通信模块（若使用）出现故障。
- 解决办法：检查通信线缆，确保线缆连接牢固，无断裂、破损情况，重新插拔线缆接口；核对模块与通信设备（如监控电脑、通信模块）的通信参数，确保参数设置一致；检查模块的通信接口，查看接口是否有损坏、氧化等情况，必要时清洁或修复接口；排查通信总线上的干扰源，采取屏蔽、接地等措施减少干扰；若使用了通信模块，更换备用通信模块进行测试，判断是否为通信模块故障，若是则更换新的通信模块。
模块无供电故障
- 现象：模块无法正常启动，指示灯不亮，无任何监测数据输出，完全处于不工作状态。
- 可能原因：3500 系列监测框架的供电故障，无法为模块提供正常的工作电压；模块与框架之间的供电连接线路接触不良、断裂；模块内部电源电路故障，无法正常接收和转换供电电压。
- 解决办法：首先检查监测框架的供电情况，使用万用表测量框架的输出电压，确认是否为 + 24V DC，若供电异常，排查框架的电源模块、供电线路等，修复框架供电故障；若框架供电正常，检查模块与框架之间的供电连接线路，重新插拔连接插件，确保接触良好，查看线路是否有断裂情况，必要时更换连接线路；若以上措施均无效，可能是模块内部电源电路故障，需联系本特利专业维修人员进行检修或更换模块。
