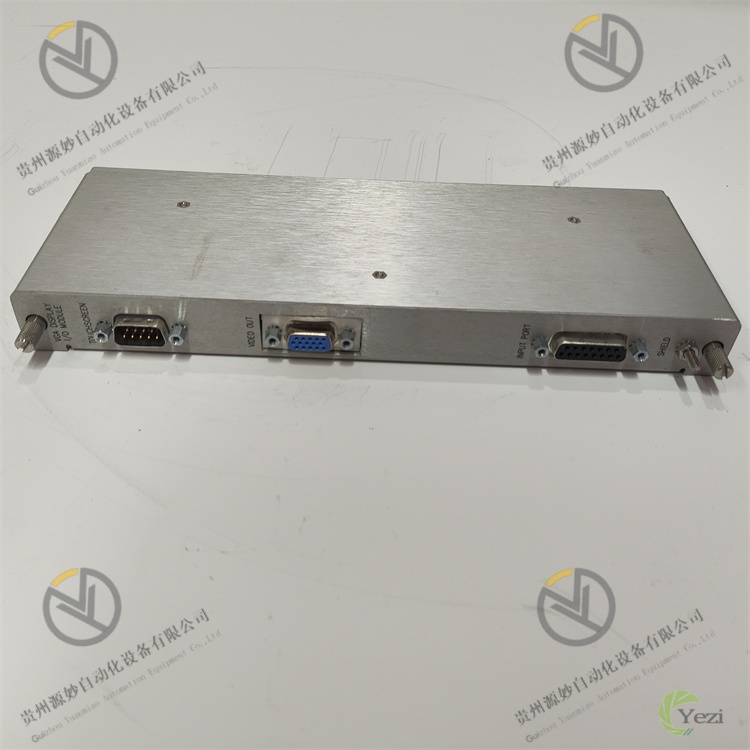

BENTLY 3500/94 147663-01
一、概述
BENTLY 3500/94 147663-01是增强型多协议通信网关模块，是3500系列系统实现与外部异构系统深度数据交互的核心组件，广泛应用于电力（百万千瓦级汽轮机、燃气轮机）、石化（大型离心压缩机、LNG低温泵）、冶金（大型高炉鼓风机、连铸机主传动）、核电（核级泵阀监测系统）等高端工业场景。该模块作为3500系统的“数据交互中枢”，不仅能实时采集系统内振动、转速、轴位移、键相等各类监测模块的原始数据、报警信息及故障诊断结果，还具备增强型协议转换、数据预处理、边缘计算及高可靠传输能力，可实现与DCS、SCADA、设备健康管理平台（PHM）、云端监控系统的双向数据互通，同时支持复杂控制指令的精准下发，为旋转机械的全生命周期管理、远程运维及智能化决策提供稳定的通信支撑。
该模块采用四核工业级通信处理器、强化型抗干扰电路及双冗余架构设计，可在-40℃-85℃宽温、强电磁辐射（如核电场景）、高振动（如冶金轧机）等极端工况下连续稳定运行，完全符合API 670《旋转机械振动、轴位移和轴振动监测系统》、IEC 61850-7-4《电力自动化通信网络和系统 第7-4部分：基本通信结构—变电站和馈线设备的通信》及核级设备相关规范要求。核心优势体现在全场景协议覆盖、高速数据处理、灵活接口扩展、双重冗余保障及边缘计算赋能等方面，是解决高端工业场景下3500系统与多品牌、多层级外部系统异构集成的关键设备。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
核心处理与存储参数 | 核心处理器 | 四核工业级通信专用处理器，主频1GHz；支持并行处理（协议解析、数据预处理、边缘计算同步执行） |
内存容量 | 程序内存：32MB Flash（掉电不丢失，支持固件分区存储与升级）；数据缓存：8MB RAM（支持5000条实时数据缓存，含时间戳与质量码）；扩展存储：支持Micro SD卡扩展（最大32GB，用于离线数据存储） |
数据处理能力 | 支持同时接入3500系统内32个监测模块数据；最大数据传输速率：2Mbps（单协议）；数据刷新周期：5ms-1s可配置；边缘计算能力：支持振动数据滤波、峰值提取、趋势分析等基础算法 |
时钟同步 | 支持NTP v4网络时间协议、SNTP简单网络时间协议；支持IRIG-B码硬同步（时间精度±100ns）；支持与3500框架时钟毫秒级同步，确保跨系统数据时间戳一致性 |
通信接口与协议参数 | 以太网接口 | 6路独立千兆以太网接口（10/100/1000Mbps自适应）；支持RJ45与SFP光口双模（其中2路可切换为SFP光口）；支持Auto-MDI/MDI-X自动交叉与链路聚合 |
串行通信接口 | 6路隔离RS485/RS232/RS422可配置接口；支持波特率：300bps-921600bps可配置；隔离电压：3000V AC（强化型隔离设计）；支持总线负载率监测 |
专用通信接口 | 2路光纤接口（单模/多模可配置，单模传输距离≤40km，多模≤5km）；1路PROFIBUS-DP/PA双模接口；1路Modbus Plus接口；1路CANopen接口（支持DS301协议） |
支持工业以太网协议 | Ethernet/IP、Modbus TCP、OPC UA（支持加密通信）、IEC 61850 MMS/SCV、PROFINET IO、EtherCAT、DeviceNet、EtherNet/IP DLR（设备级环网） |
支持串行通信协议 | Modbus RTU/ASCII、DNP3.0（级联认证）、IEC 60870-5-101/103/104、SPA协议、自定义ASCII/二进制协议（支持脚本编辑） |
内部通信接口 | 3500系统高速背板总线接口，通信速率20Mbps；支持与3500系列所有监测模块、逻辑模块、显示模块实时数据交互，支持模块故障信息优先传输 |
冗余与可靠性参数 | 通信冗余功能 | 支持三重以太网链路冗余（MRP环形冗余、STP生成树、DLR设备级环网）；支持串行接口双总线冗余（RS485 A/B总线独立供电）；支持模块级1+1热备冗余（主备模块数据同步时间≤1ms）；冗余切换时间≤30ms |
故障诊断功能 | 内置链路诊断（通断、信号强度、误码率）、协议诊断（解析错误、帧丢失）、模块自诊断（处理器、内存、接口电路）；支持诊断数据上传至PHM系统；可存储1000条故障日志（含时间戳、故障等级、关联数据） |
数据可靠性 | 支持数据重传（丢包率≤0.5%时自动重传）、数据加密（AES-256加密传输）、数据校验（CRC32+奇偶校验）；数据传输准确率≥99.999%；支持离线数据缓存（断网时缓存数据，联网后自动补传） |
电源与功耗参数 | 供电规格 | 由3500系列框架双电源模块冗余供电；输入电压：+5V DC（模拟电路）、+24V DC（数字电路）；输入电流：+5V回路≤150mA，+24V回路≤300mA；支持电源故障无缝切换 |
功耗指标 | 典型功耗：≤12W（2路以太网+2路串行通信，无扩展卡）；最大功耗：≤20W（6路以太网+6路串行通信+2路光纤，全负载） |
环境与可靠性参数 | 环境适应性 | 工作温度：-40℃-85℃；存储温度：-55℃-125℃；相对湿度：0%-95%（无凝露，IEC 60068-2-30）；抗电磁干扰：IEC 61000-4-2（ESD ±30kV）、IEC 61000-4-4（EFT ±6kV）、IEC 61000-4-6（CS 30V/m）；抗辐射等级：10kGy（核级场景适配） |
可靠性指标 | 平均无故障时间（MTBF）：≥3,000,000小时；使用寿命：≥25年；防护等级：IP20（模块本体）、IP40（带防尘罩）；振动耐受：15g RMS（10Hz-2000Hz，三轴向）；冲击耐受：30g（11ms，半正弦波） |
物理参数 | 尺寸与安装 | 尺寸：160mm×80mm×50mm（长×宽×高）；安装方式：3500系列框架嵌入式安装（占用2个相邻插槽）；外壳材质：高强度铝合金（阳极氧化+电磁屏蔽涂层）；重量：约400g（含标准接口模块） |
三、功能特点
1. 全场景协议覆盖，高端异构集成能力升级
3500/94 147663-01搭载四核1GHz高性能处理器，具备行业领先的多协议解析与转换能力，支持以太网、串行、现场总线及专用协议等二十余种工业主流通信协议，特别强化了高端工业场景的协议支持（如核级IEC 61850 SCV、冶金PROFINET IO）。在核电场景中，模块可通过IEC 61850 MMS/SCV协议与核级DCS系统（如西屋OVATION）通信，上传核泵振动、轴位移等关键数据至安全级监控平台，同时通过OPC UA加密协议与云端PHM系统通信，实现设备健康状态的远程分析；在冶金连铸机监测中，通过PROFINET IO协议与西门子S7-1500 PLC通信，实时传输主传动系统振动数据，通过CANopen协议连接现场智能传感器，实现多源数据融合。模块支持“多协议多主站并行通信”，可同时与5个不同协议的外部系统建立通信链路，各链路独立调度，数据传输速率达2Mbps，满足高端场景多系统并发取数需求。此外，模块支持自定义协议开发，通过内置脚本编辑器编写ASCII/二进制协议解析规则，适配小众或定制化外部设备，大幅提升场景适配性。
2. 增强型接口配置，复杂通信场景全适配
模块采用模块化接口设计，集成6路千兆以太网（含2路光电双模）、6路多模式串行接口及4路专用总线接口，覆盖高速、长距、抗干扰等复杂通信场景：6路以太网接口中2路支持SFP光口切换，可通过单模光纤实现40km远距离传输（如跨厂区的风机与中控室通信），其余4路RJ45接口支持链路聚合，提升数据传输带宽；6路串行接口支持RS485/RS232/RS422三模式切换，3000V AC强化隔离设计可抵御冶金场景的强电磁干扰，总线负载率监测功能可实时预警总线拥堵风险；2路独立光纤接口支持单模/多模灵活配置，多模传输距离达5km，适配车间内高粉尘环境；PROFIBUS-DP/PA双模接口可直接接入过程控制总线，无需额外转换器，降低系统复杂度。接口具备热插拔保护功能，在带电状态下插拔通信线缆不会损坏模块接口电路；正面配备接口状态指示灯组（Link/Act/Err），可直观显示各接口连接状态、数据传输情况及故障类型，如以太网接口Act灯闪烁频率反映数据传输速率，Err灯常亮提示链路误码率超标，便于运维人员快速定位接口故障。
3. 双重冗余架构，极端场景通信零中断
模块采用“链路-模块”双重冗余设计，构建极端场景下的通信可靠性保障体系：链路层面支持三重冗余机制，以太网接口可配置MRP环形冗余（切换时间≤30ms）、DLR设备级环网（适用于核电等安全级场景），串行接口支持A/B双总线冗余，当主链路因断线、设备故障中断时，备用链路无扰切换，数据无丢失；模块层面支持1+1热备冗余，主备模块通过3500框架高速背板总线实时同步配置参数、缓存数据及通信状态，同步延迟≤1ms，当主模块出现处理器故障、接口电路损坏等硬件故障时，备模块在30ms内自动接管通信任务，切换过程中外部系统无感知，确保核级泵、百万千瓦汽轮机等关键设备的监控不中断。模块具备完善的数据可靠性保障机制：采用AES-256加密算法对传输数据进行加密，防止数据被篡改或窃取；支持离线数据缓存功能，当与外部系统通信中断时，自动缓存实时数据（最大5000条），联网后按时间戳顺序自动补传，确保数据完整性；通过CRC32+奇偶校验双重校验，数据传输准确率达99.999%，满足高端工业场景的可靠性要求。
4. 边缘计算赋能，数据预处理提升系统效率
作为增强型通信网关，模块新增边缘计算功能，可在数据上传至外部系统前完成预处理，大幅降低上位系统计算压力。模块内置振动数据处理算法库，支持振动信号滤波（低通、高通、带通滤波）、特征值提取（峰值、有效值、峰峰值、频谱峰值）、趋势分析（5分钟/1小时/24小时趋势计算）及异常检测（阈值对比、突变检测），例如在风机监测中，模块可实时过滤振动信号中的高频噪声，提取有效振动幅值后再上传至DCS，避免无效数据占用通信带宽；在汽轮机监测中，通过趋势分析计算24小时内转速波动趋势，仅当趋势异常时上传详细数据，正常情况下仅上传统计值，提升通信效率。模块支持自定义算法配置，通过组态软件导入简单算法脚本（如设备健康度评分公式），实现个性化数据处理需求。边缘计算数据可本地存储至Micro SD卡（最大32GB），存储周期可配置（1天-1年），当现场发生设备故障时，可直接从SD卡导出故障前后的原始数据与预处理结果，为故障溯源提供完整数据支撑，无需依赖上位系统数据存储。
5. 智能化组态运维，全生命周期管理便捷高效
模块适配本特利3500增强型组态软件（Bently Nevada 3500 Configuration Software V6.0及以上），集成可视化组态、智能诊断、远程运维等高级功能。组态界面采用拖拽式操作，工程师可通过图形化界面完成接口模式切换、协议参数配置、数据映射及边缘计算算法选择，无需编写复杂代码；数据映射支持“点表批量导入”，可将3500系统监测点与外部系统地址的对应关系通过Excel批量导入，大幅提升组态效率。软件具备智能诊断功能，可自动监测通信链路误码率、总线负载率、模块处理器负载等关键指标，当指标超标时生成预警信息并推荐处理方案（如误码率超标时提示检查光纤链路）；支持远程运维，通过以太网远程访问模块，实现参数修改、固件升级、故障日志下载等操作，无需现场干预，特别适用于偏远或高危场景（如核电辐射区）的运维需求。模块具备固件分区升级功能，升级过程中系统正常运行，升级失败可自动回滚至原版本，避免升级风险；内置的故障日志管理功能支持按故障类型、时间范围筛选查询，可导出为PDF/Excel格式，便于运维人员进行故障统计与根因分析。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认3500系统框架已断电且双电源模块正常；佩戴防静电手环与绝缘手套，核级场景需穿戴专用防护装备；检查模块外观无破损、接口针脚无弯曲，核对型号为147663-01增强型；准备安装工具（扭矩扳手、十字螺丝刀）、组态软件、通信接线图纸、SFP光模块（如需）及Micro SD卡（已格式化）。
- 框架安装：打开3500框架前门，选择相邻的2个空闲插槽（模块占用2个连续插槽，冗余配置时需预留相邻2个插槽安装备模块）；双手持模块两侧，对准插槽导轨平稳推入，直至模块背板连接器与框架总线完全咬合；用扭矩扳手拧紧模块前端固定螺丝（扭矩0.5-0.8N·m），冗余配置时按相同步骤安装备模块，确保主备模块物理位置相邻。
- 接口配置与接线：根据通信方案安装接口模块（如SFP光模块插入以太网光口），插入Micro SD卡；按接线图纸连接通信线路——以太网：RJ45网线接入对应接口，SFP光模块连接光纤跳线；串行接口：区分RS485的A/B线或RS232的TX/RX线，接入对应端子；专用接口：PROFIBUS-DP总线接入DP接口，终端电阻配置为“ON”（总线末端）；所有接线需牢固，屏蔽线可靠接地（接地电阻≤4Ω），整理线缆并固定在走线槽内。
- 上电与初始化：闭合框架双电源，开启模块电源；观察模块指示灯：电源灯（PWR）绿色常亮、运行灯（RUN）绿色闪烁，冗余灯（RED）主模块常亮、备模块闪烁，各接口Link灯按连接状态亮起；插入组态电脑，通过以太网连接模块，在软件中完成模块初始化（设置设备名称、IP地址、时钟同步方式），冗余配置时需绑定主备模块地址。
- 链路测试：使用软件“链路诊断”功能，测试各接口连通性——以太网：ping测试网络连通性，光口测量光功率（单模≥-25dBm）；串行接口：发送测试帧，检查外部设备接收准确率；专用接口：通过总线扫描仪检测总线通信状态；测试完成后保存诊断报告，确认所有链路正常。
2. 组态配置流程
- 软件启动与项目创建：安装并启动Bently Nevada 3500 Configuration Software V6.0，用管理员账号登录；点击“新建项目”，输入项目名称（如“核泵通信网关系统”），选择模块型号“3500/94 147663-01”，设置框架通信参数，完成项目创建。
- 接口与协议配置：进入“接口配置”界面，为各接口设置工作模式——以太网：配置IP地址、子网掩码、网关，将ETH1/ETH2设为“光口模式”，其余设为“电口模式”；串行接口：将COM1-COM2设为“RS485”，配置波特率9600bps，COM3设为“RS232”；专用接口：将DP接口设为“PROFIBUS-DP主站模式”，地址1；进入“协议配置”界面，为各接口绑定协议——ETH1绑定“IEC 61850 MMS”，ETH3绑定“OPC UA”，COM1绑定“Modbus RTU”。
- 数据映射与边缘计算配置：进入“数据映射”界面，左侧加载3500系统监测点清单（如振动幅值、转速），右侧导入外部系统地址表，通过拖拽完成映射（如振动幅值映射至IEC 61850的LD01/AI001）；进入“边缘计算”界面，为振动监测点选择“带通滤波”算法（频率范围10-1000Hz），设置“峰值提取”与“24小时趋势分析”功能，配置异常阈值（如振动峰值＞5mm/s时触发预警）。
- 冗余与安全配置：冗余配置时进入“冗余管理”界面，选择主备模块插槽号，启用“数据实时同步”与“自动切换”功能，设置切换触发条件（主模块故障、链路中断＞3s）；进入“安全配置”界面，启用OPC UA加密通信（导入证书），设置数据缓存策略（断网缓存、联网补传），配置故障日志存储周期（1年）。
- 配置下载与测试：点击“下载”按钮，将配置参数下发至主备模块，下载完成后模块运行灯闪烁3次；进入“在线监控”界面，实时查看各接口数据传输情况——观察IEC 61850数据上传至DCS，OPC UA数据上传至云端；手动模拟振动超标，检查边缘计算是否触发预警，外部系统是否接收预警信息；测试冗余切换：断开主模块电源，观察备模块30ms内接管通信，数据无中断。
- 配置备份与授权：调试完成后，设置模块访问密码（区分管理员/操作员权限）；将项目文件备份至电脑、U盘及模块SD卡；打印接口配置表、数据映射表及冗余配置表存档；记录模块序列号与授权信息，完成组态。
3. 日常操作规范
- 运行监控：每日通过组态软件查看模块运行状态，重点关注电源灯、运行灯、冗余灯及各接口状态灯，确保无故障报警；每小时记录关键指标（处理器负载≤60%、总线负载率≤70%、误码率≤0.1%）；核级场景需每30分钟检查一次安全级协议通信状态（如IEC 61850）。
- 参数修改：修改任何配置参数前必须备份当前组态文件与SD卡数据；在“离线编辑”模式下修改，执行“语法检查”与离线模拟；选择设备停机或低负荷时段在线下载，下载后连续监控2小时，确认通信正常、边缘计算结果准确；修改记录需经技术负责人签字确认，核级场景需报监管部门备案。
- 冗余管理（冗余配置时）：每周进行一次手动冗余切换测试，在软件中触发切换，记录切换时间、数据传输状态；每月检查主备模块数据同步一致性（如缓存数据、配置参数）；每季度清洁主备模块散热孔，测量模块温度≤60℃；核级场景需每月进行一次断电冗余测试，模拟主电源故障。
- 定期维护：每月用压缩空气（压力≤0.3MPa）吹扫模块接口与框架内部，用酒精棉擦拭RJ45/SFP接口，检查接线端子无松动；每季度测量串行接口隔离电阻（≥100MΩ）、光纤链路损耗（≤0.5dB/km）；每半年导出故障日志与SD卡离线数据，进行趋势分析；每年升级软件与模块固件至最新版本（核级场景需经认证后升级），更换SD卡（确保数据备份）。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
冗余切换失败，主故障后通信中断 | 1. 主备模块地址未绑定；2. 同步链路故障；3. 切换条件配置错误；4. 备模块故障 | 1. 进入组态软件“冗余管理”界面，重新绑定主备模块地址；2. 检查框架背板总线，重启主备模块恢复同步链路；3. 核对切换触发条件（如链路中断时间≥3s），重新配置；4. 更换备模块，测试切换功能 | 核级场景切换失败需立即切换至手动监控；更换模块需使用同型号增强型产品，确保冗余兼容性 |
以太网光口通信中断，Link灯熄灭 | 1. 光纤跳线故障或熔接不良；2. SFP光模块故障；3. 光口接口污染；4. 远端设备故障 | 1. 用光功率计测量光信号，更换光纤跳线或重新熔接；2. 更换备用SFP光模块（同型号、同波长）；3. 用专用清洁棒擦拭光口与模块光接口；4. 检查远端交换机/设备光口状态，重启远端设备 | 光模块更换需断电操作；清洁光接口避免刮伤；核级场景需使用核级认证光模块 |
边缘计算结果异常，数据偏差大 | 1. 算法参数配置错误（如滤波频率范围）；2. 原始数据采集异常；3. 处理器负载过高；4. SD卡存储故障 | 1. 进入“边缘计算”界面，核对算法参数（如滤波频率10-1000Hz），重新配置并下载；2. 检查3500监测模块数据，确认原始数据正常；3. 关闭非必要通信协议，降低处理器负载≤60%；4. 更换SD卡，重新测试计算功能 | 算法参数修改需参考设备技术规范；处理器负载过高时优先关闭非安全级协议 |
OPC UA加密通信失败，连接被拒绝 | 1. 证书过期或未导入；2. 加密算法不匹配；3. IP地址被防火墙拦截；4. 协议版本不兼容 | 1. 重新生成并导入有效证书（有效期1年）；2. 核对模块与上位系统加密算法（均设为AES-256）；3. 在防火墙中添加模块IP地址白名单；4. 确认双方OPC UA版本均为1.04及以上，升级不兼容方 | 证书需定期更新（提前1个月）；防火墙配置需经网络管理员批准；核级场景加密参数需符合安全规范 |
离线数据无法补传，SD卡报错 | 1. SD卡未格式化或损坏；2. 缓存策略配置错误；3. 补传链路中断；4. 数据存储满 | 1. 更换SD卡并格式化为FAT32格式，重新配置存储参数；2. 进入“安全配置”界面，启用“断网缓存-联网补传”功能；3. 检查补传链路（如OPC UA链路），修复后手动触发补传；4. 清理过期数据，扩大存储周期或更换大容量SD卡 | SD卡需使用工业级高速卡（Class 10及以上）；手动补传需在低负荷时段执行，避免带宽占用 |
