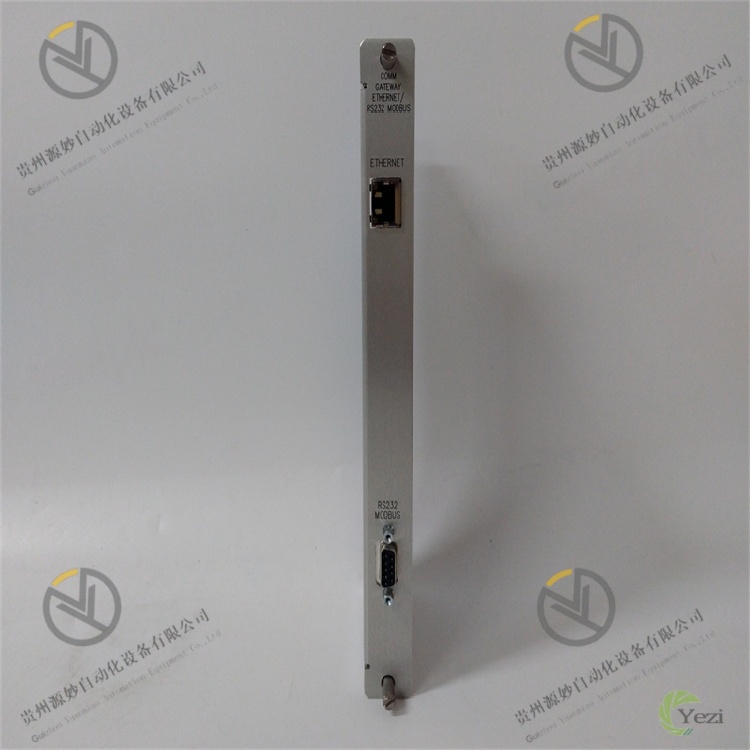

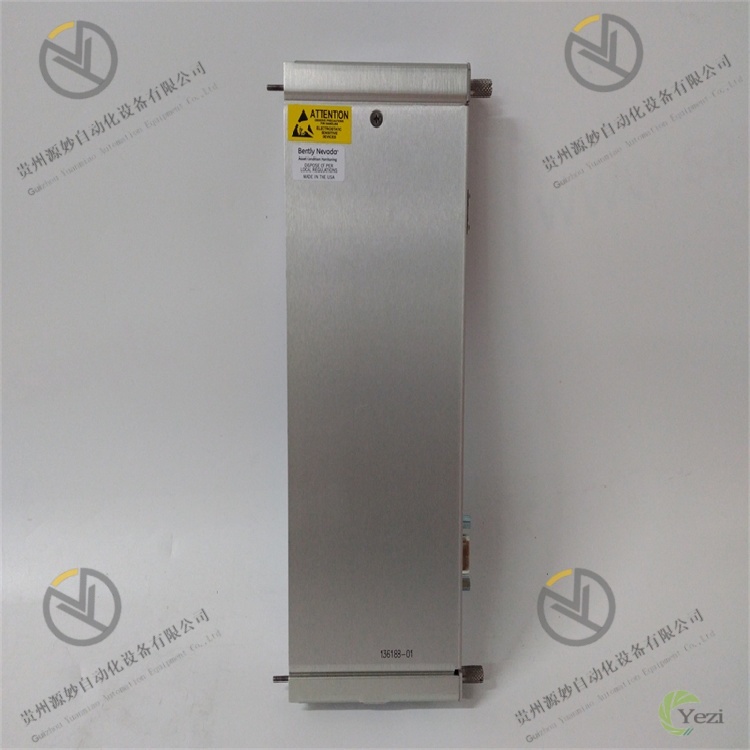

BENTLY 3500/92 136188-01
一、概述
BENTLY 3500/92 136188-01是通用系统接口模块，是3500系列系统实现内部监测数据向外围设备输出、接收外部控制信号并反馈至系统核心的关键桥梁，广泛应用于电力（中小型汽轮机、给水泵）、石化（往复式压缩机、离心泵）、冶金（引风机、送风机）、建材（水泥窑主传动）等工业场景。该模块作为3500系统的“信号转换与交互中枢”，主要功能包括将3500系统内振动、转速、轴位移等监测模块的测量数据、报警信号、故障状态等信息，通过标准化接口转换为外围设备可识别的模拟量或数字量信号；同时接收PLC、DCS等外部系统的控制指令（如系统复位、报警确认），经信号调理后传输至3500系统框架，实现系统与外部设备的双向信号交互，为旋转机械的集中控制、连锁保护及联动操作提供稳定的接口支撑。
该模块采用工业级信号调理电路、隔离防护设计及标准化接口架构，可在-20℃-70℃温区、中强度电磁干扰、常规振动工况下长期稳定运行，符合API 670《旋转机械振动、轴位移和轴振动监测系统》、GB/T 13926.2《工业过程测量和控制装置 电磁兼容性 第2部分：静电放电要求》等标准要求。核心优势体现在接口类型丰富、信号转换精度高、隔离防护可靠、系统兼容性强及组态便捷等方面，是解决3500系统与外部异构设备信号互通的核心组件。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
模拟量输出参数 | 输出通道数量 | 4路独立模拟量输出通道，支持单通道单独配置 |
输出信号类型 | 标准电流输出：4-20mA DC；标准电压输出：0-5V DC、0-10V DC（每通道可独立选择信号类型） |
输出精度与线性度 | 精度：±0.1% FS（满量程）；线性度：±0.05% FS；温漂：≤50ppm/℃（-20℃-70℃范围内） |
负载能力 | 电流输出：最大负载电阻1000Ω；电压输出：最小负载电阻10kΩ；支持通道间独立负载，互不干扰 |
数字量输入/输出参数 | 数字量输入通道 | 8路隔离数字量输入通道，支持干接点/湿接点输入 |
数字量输入规格 | 湿接点输入：24V DC（允许范围18-30V DC），输入电流5-10mA；干接点输入：导通电阻≤100Ω，断开电阻≥1MΩ；响应时间≤1ms |
数字量输出通道 | 8路隔离数字量输出通道，支持继电器输出/晶体管输出（每4路一组可配置） |
数字量输出规格 | 继电器输出：触点容量250V AC/2A、30V DC/5A，常开触点；晶体管输出：NPN型，最大输出电流500mA，输出电压0-30V DC；响应时间≤1ms |
隔离与抗干扰参数 | 隔离等级 | 模拟量通道：输入与输出之间隔离电压2500V AC（rms），通道间隔离电压1000V AC（rms）；数字量通道：输入/输出与系统地隔离电压2500V AC（rms），通道间隔离电压500V AC（rms） |
抗电磁干扰性能 | 静电放电（ESD）：IEC 61000-4-2，±15kV空气放电、±8kV接触放电；电快速瞬变脉冲群（EFT）：IEC 61000-4-4，±2kV电源端、±1kV信号端；射频电磁场辐射抗扰度：IEC 61000-4-3，10V/m（80-1000MHz） |
浪涌防护 | 电源端：IEC 61000-4-5，±2kV（线-线）、±4kV（线-地）；信号端：±1kV（线-地） |
电源与功耗参数 | 供电规格 | 由3500系列框架电源模块集中供电；输入电压：+5V DC（模拟电路）、+24V DC（数字电路）；输入电流：+5V回路≤100mA，+24V回路≤300mA |
功耗指标 | 典型功耗：≤6W（4路模拟量输出+4路数字量输入+4路数字量输出）；最大功耗：≤10W（4路模拟量输出+8路数字量输入+8路数字量输出，全负载） |
环境与可靠性参数 | 环境适应性 | 工作温度：-20℃-70℃；存储温度：-40℃-85℃；相对湿度：10%-90%（无凝露，IEC 60068-2-30）；海拔高度：≤2000m（超过需降额使用） |
可靠性指标 | 平均无故障时间（MTBF）：≥1,800,000小时；使用寿命：≥15年；防护等级：IP20（模块本体）；振动耐受：5g RMS（10Hz-1000Hz，三轴向）；冲击耐受：10g（11ms，半正弦波） |
物理参数 | 尺寸与安装 | 尺寸：160mm×80mm×40mm（长×宽×高）；安装方式：3500系列框架嵌入式安装（占用1个标准插槽）；外壳材质：冷轧钢板（表面静电喷塑，防腐蚀）；重量：约250g |
三、功能特点
1. 多类型接口集成，信号交互场景全覆盖
3500/92 136188-01采用“模拟量+数字量”一体化接口设计，集成4路模拟量输出、8路数字量输入及8路数字量输出通道，可适配绝大多数工业场景的信号交互需求。在汽轮机监测系统中，4路模拟量输出通道可分别将3500/42M振动模块的振动幅值、3500/45位置模块的轴位移、3500/91M转速模块的转速及3500/70逻辑模块的健康状态，转换为4-20mA标准电流信号，上传至DCS系统的模拟量输入模块，实现关键参数的集中监控；8路数字量输入通道可接收PLC下发的“系统复位”“报警确认”“手动/自动切换”等干接点信号，经隔离处理后传输至3500框架，实现外部对系统的控制；8路数字量输出通道可将3500系统的“振动超标报警”“转速超限跳闸”“模块故障”等状态信号，通过继电器输出至现场声光报警器或联锁控制回路，触发报警或停机保护。各通道支持独立配置，例如模拟量通道1配置为4-20mA输出（对应振动0-10mm/s），通道2配置为0-5V输出（对应轴位移0-2mm），数字量输出前4路配置为继电器输出（用于联锁控制），后4路配置为晶体管输出（用于状态指示），极大提升了场景适配灵活性。
2. 高精度信号转换，数据传输准确可靠
模块采用工业级高精度信号调理与转换电路，确保3500系统监测数据向外部传输的准确性。模拟量输出通道采用16位D/A转换器，输出精度达±0.1% FS，线性度±0.05% FS，例如将振动幅值0-10mm/s的测量范围转换为4-20mA电流信号时，实际输出误差≤0.01mA，可满足DCS系统对监测数据的高精度要求；温漂指标≤50ppm/℃，在-20℃-70℃宽温范围内，输出信号随温度变化的偏差极小，避免了环境温度波动导致的测量误差。数字量输入/输出通道响应时间≤1ms，可快速捕捉外部控制信号或系统状态变化，例如当3500系统检测到转速超限（如汽轮机转速超过3300r/min）时，数字量输出通道可在1ms内触发继电器动作，切断燃油供应，实现快速停机保护。模块内置信号校准功能，通过组态软件可对模拟量输出通道进行零点和满量程校准，例如当4-20mA输出在零点时实际为3.98mA，可通过软件调整至4.00mA，确保长期运行后的信号准确性。
3. 强化隔离防护，适应复杂工业环境
模块采用全方位隔离防护设计，可有效抵御工业现场的电磁干扰、浪涌冲击等恶劣因素。模拟量与数字量通道均具备独立的隔离电路，模拟量通道输入与输出之间隔离电压达2500V AC，数字量通道与系统地隔离电压2500V AC，可防止现场强电信号窜入3500系统，避免模块烧毁或系统故障；通道间隔离设计（模拟量通道间1000V AC，数字量通道间500V AC）可确保某一通道故障时，其余通道正常运行，例如当1路数字量输入通道因短路故障时，其余7路数字量输入通道仍能正常接收信号。模块具备完善的抗干扰性能，通过IEC 61000-4系列电磁兼容测试，静电放电±15kV空气放电、±8kV接触放电无异常，电快速瞬变脉冲群±2kV电源端、±1kV信号端冲击下仍能稳定工作，可适应电厂、冶金等强电磁干扰场景。电源端与信号端均配备浪涌防护电路，可抵御±4kV（线-地）的浪涌冲击，避免雷雨天气或电网波动导致的模块损坏。
4. 深度系统兼容，即插即用便捷高效
作为3500系列的原生接口模块，模块与3500系统框架及所有监测模块实现硬件级无缝兼容，插入3500框架的标准插槽后，通过背板总线自动完成设备识别、地址分配及参数同步，无需手动安装驱动程序或配置硬件地址，实现“即插即用”。模块可通过背板总线直接读取3500系统内所有监测模块的测量数据、报警状态及故障码，无需额外铺设信号线缆，简化了系统布线复杂度；同时可将外部控制信号（如PLC的复位指令）通过总线传输至3500框架主控制器，实现系统与外部设备的协同控制。模块适配本特利3500系列全版本组态软件（V4.0及以上），在软件中可直观完成通道配置、信号映射、校准等操作，例如在“模拟量配置”界面选择通道1的信号类型（4-20mA）、关联的监测点（3500/42M的振动幅值）、测量范围（0-10mm/s），配置完成后下载至模块即可生效，无需现场调试硬件。此外，模块支持与第三方DCS、PLC系统（如西门子S7-200、罗克韦尔Allen-Bradley ControlLogix）的无缝对接，输出的标准模拟量和数字量信号可直接被第三方设备识别，无需额外配置信号转换器。
5. 便捷组态与诊断，运维管理高效省心
模块依托3500系列组态软件实现全流程可视化组态，运维人员无需专业编程技能即可完成配置。软件提供“通道配置向导”，引导用户逐步完成模拟量输出的信号类型、测量范围、关联监测点，数字量输入的接点类型（干/湿接点），数字量输出的输出类型（继电器/晶体管）等参数配置，配置过程中实时提示参数范围，避免输入错误。模块具备完善的自诊断与故障反馈功能，通过组态软件可实时监测模块运行状态，如电源故障、通道短路、隔离电路故障等，故障信息会以故障码形式显示并存储，同时通过数字量输出通道触发故障报警；模拟量通道支持“自校准诊断”，软件可自动检测通道输出精度，当精度超差时发出预警，提醒运维人员进行校准。模块正面配备通道状态指示灯组，模拟量输出通道的“ACT”灯闪烁表示信号正常输出，数字量输入通道的“IN”灯亮表示信号有效，数字量输出通道的“OUT”灯亮表示信号已输出，运维人员可通过指示灯直观判断各通道运行状态，快速定位故障通道。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认3500系统框架已断电；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、接口端子无弯曲氧化，核对型号为136188-01；准备安装工具（十字螺丝刀、扭矩扳手）、组态软件、接线图纸及校准用标准仪器（如高精度万用表）。
- 框架安装：打开3500框架前门，选择1个空闲的标准插槽；双手持模块两侧，对准插槽导轨平稳推入，直至模块背板连接器与框架总线完全咬合；用扭矩扳手拧紧模块前端固定螺丝（扭矩0.5-0.8N·m），确保模块固定牢固，无松动或晃动。
- 外部接线：按照接线图纸连接外部线缆，注意区分不同通道类型——模拟量输出：将4-20mA/0-5V信号线接入“AOUT1-AOUT4”对应端子，区分正负极；数字量输入：将干/湿接点信号线接入“DIN1-DIN8”端子，湿接点需接入24V DC电源；数字量输出：将继电器/晶体管负载线接入“DOUT1-DOUT8”端子，继电器输出需注意触点容量；所有接线需牢固，屏蔽线可靠接地（接地电阻≤4Ω），整理线缆并固定在框架走线槽内，避免线缆拉扯接口端子。
- 上电检查：闭合3500框架总电源，开启模块电源；观察模块指示灯：电源灯（PWR）绿色常亮表示供电正常，运行灯（RUN）绿色闪烁表示模块正常运行；插入组态电脑，通过以太网连接框架，在“设备列表”中确认模块“3500/92 136188-01”被正常识别，若未识别需重新插拔模块或检查框架总线。
- 通道连通性测试：使用万用表测量模拟量输出通道空载电压/电流，确认无输出异常；向数字量输入通道接入测试信号（如24V DC），观察对应“IN”灯亮；触发数字量输出通道，观察对应“OUT”灯亮并测量输出信号，确认各通道物理连接正常。
2. 组态配置流程
- 软件启动与项目创建：安装并启动Bently Nevada 3500 Configuration Software V4.0及以上版本，用管理员账号登录；点击“新建项目”，输入项目名称（如“给水泵接口系统”），选择3500框架型号，设置框架通信参数（IP地址、端口号），完成项目创建。
- 模块添加与通道配置：进入“硬件组态”界面，在模块安装的插槽位置添加“3500/92 136188-01”模块；启动“通道配置向导”，按提示配置各通道——模拟量输出：选择通道1，信号类型“4-20mA”，关联监测点“3500/42M#1振动幅值”，测量范围“0-10mm/s”，依次配置通道2-4；数字量输入：选择通道1-4，接点类型“干接点”，关联功能“系统复位”“报警确认”等；数字量输出：选择通道1-4，输出类型“继电器”，关联功能“振动报警”“转速超限”等。
- 信号映射与逻辑配置：进入“信号映射”界面，将3500监测模块的具体监测点（如“3500/42M#1的峰值”）与模拟量输出通道绑定，设置映射关系（如0mm/s对应4mA，10mm/s对应20mA）；进入“逻辑配置”界面，设置数字量输入与系统功能的关联逻辑（如DIN1闭合时触发系统复位），数字量输出的触发条件（如振动幅值＞8mm/s时DOUT1闭合）。
- 校准配置（如需）：进入“校准配置”界面，选择模拟量输出通道，启用“自动校准”功能，软件将提示接入标准万用表；按提示完成零点校准（输入4mA时调整至标准值）和满量程校准（输入20mA时调整至标准值），校准数据自动保存至模块。
- 配置下载与测试：点击软件“下载”按钮，将组态参数下发至模块，下载完成后模块运行灯闪烁3次表示参数生效；进入“在线监控”界面，实时查看各通道状态——模拟量输出通道显示当前输出值，数字量输入通道显示当前信号状态，数字量输出通道显示触发状态；手动模拟监测数据（如调整振动信号至9mm/s），检查模拟量输出是否对应18.4mA，数字量输出DOUT1是否闭合，确认配置正常。
- 配置备份：调试完成后，将项目组态文件备份至电脑、U盘及框架内存，打印通道配置表、信号映射表存档，完成组态流程。
3. 日常操作规范
- 运行监控：每日通过组态软件或现场指示灯查看模块运行状态，重点关注电源灯、运行灯及各通道状态灯，确保无故障报警；每小时记录模拟量输出通道的关键数据（如振动对应的电流值），对比DCS接收数据，确认传输一致；每周检查外部接线无松动、屏蔽线接地良好。
- 参数修改：修改通道配置、信号映射等参数前，必须备份当前组态文件；在“离线编辑”模式下修改参数，执行“语法检查”确认无误后，选择设备低负荷时段在线下载；下载后观察30分钟，确认各通道输出正常、无逻辑错误，记录修改内容与时间。
- 定期校准：每季度对模拟量输出通道进行一次精度校准，使用高精度万用表（精度≥0.01mA）测量零点和满量程输出值，若偏差超±0.1% FS，通过组态软件进行校准；校准过程需记录校准前后数据，校准报告存档至少1年。
- 维护保养：每月清理模块及框架散热孔的粉尘，用压缩空气（压力≤0.3MPa）吹扫，避免粉尘堆积影响散热；每半年紧固外部接线端子，检查数字量输出继电器触点状态（若有烧蚀需更换继电器）；每年检查模块隔离电阻（≥100MΩ），确保隔离性能良好。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源灯不亮，模块未被识别 | 1. 框架电源故障或模块未安装到位；2. 背板连接器氧化或损坏；3. 模块内部电源电路故障 | 1. 断电检查框架+5V/+24V输出，重新插拔模块确保咬合到位；2. 用细砂纸打磨模块背板连接器针脚，去除氧化层；3. 更换备用模块，若恢复正常则原模块返厂维修 | 打磨时需断电操作，避免短路；更换模块需为同型号3500/92 136188-01 |
模拟量输出偏差大，超±0.1% FS | 1. 未校准或校准参数丢失；2. 外部负载超出范围；3. 信号调理电路故障；4. 环境温度超范围 | 1. 进入组态软件“校准配置”界面，重新校准零点和满量程；2. 检查外部负载电阻（电流输出≤1000Ω），更换合适负载；3. 测量模块输入电压正常，更换备用模块测试；4. 检查环境温度，若超-20℃/70℃需改善散热 | 校准需使用计量合格的高精度万用表；负载电阻需符合规格要求，避免过载 |
数字量输入无响应，“IN”灯不亮 | 1. 接线错误或松动；2. 接点类型配置错误（干/湿接点）；3. 外部信号异常（湿接点电压不足）；4. 输入通道故障 | 1. 检查接线并重新紧固，区分正负极；2. 进入组态软件确认接点类型配置正确，干接点需短接测试；3. 测量湿接点输入电压（≥18V DC），不足则检查外部电源；4. 更换至备用数字量输入通道，若恢复则为原通道故障 | 湿接点输入需确保电源正负极正确；测试干接点可直接短接端子 |
数字量输出无信号，“OUT”灯不亮 | 1. 触发条件未满足；2. 输出类型配置错误（继电器/晶体管）；3. 负载短路导致通道保护；4. 输出通道故障 | 1. 检查逻辑配置的触发条件（如振动幅值是否超标），手动强制输出测试；2. 确认输出类型配置与负载匹配（继电器接大功率负载）；3. 断开负载，测量通道输出正常则为负载短路，更换负载；4. 更换至备用数字量输出通道，若恢复则为原通道故障 | 强制输出测试需确保负载安全，避免设备误动作；继电器输出需注意触点容量，避免过载烧毁 |
模块故障灯亮，报隔离故障 | 1. 外部信号窜入强电；2. 屏蔽线未接地或接地不良；3. 隔离电路损坏；4. 浪涌冲击导致故障 | 1. 检查外部接线是否与强电线缆并行，重新布线远离强电；2. 确保屏蔽线可靠接地（接地电阻≤4Ω）；3. 断电重启模块无效，更换备用模块；4. 检查现场是否有浪涌发生，必要时加装浪涌保护器 | 隔离故障需优先排查外部接线与接地；更换模块后需重新组态与校准 |
