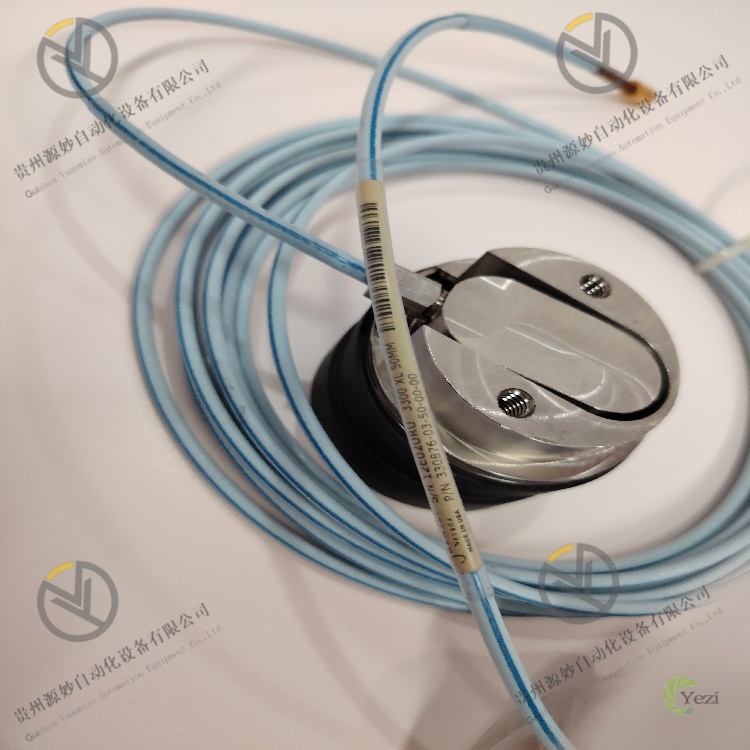

BENTLEY 330876-03-50-00-00

一、技术参数

1. 采集核心参数：采用16位高精度A/D转换器，单通道采样率10kHz，多通道同步采样误差≤1μs；支持振动、轴位移、键相、偏心、温度等多参数采集，振动测量范围0~50mm/s（峰峰值），轴位移测量范围0~20mm，温度测量范围-40℃~150℃（需配套温度模块）；振动测量精度±0.5% FS，轴位移测量精度±0.1% FS，温度测量精度±0.3℃；频率响应范围0.1Hz~10kHz，可覆盖低速到高速旋转设备的振动频率需求；具备信号滤波功能，支持低通、高通、带通滤波，滤波截止频率可通过软件配置。
2. 通道与模块参数：采用模块化设计，基础配置为2个振动通道+1个键相通道，最多可扩展至4个通道（通过更换模块实现）；支持与Bently 330101系列涡流前置器、330180温度传感器等无缝对接；每个通道独立配置，支持不同参数类型混合接入；模块插拔支持热插拔功能，更换模块时无需停机，不影响其他通道正常工作；具备通道故障自检测功能，故障检测响应时间≤100ms。
3. 报警与保护参数：每个通道支持2级报警（报警值、危险值）+1级预警，报警阈值可通过软件独立配置，支持绝对值、相对值两种报警模式；报警响应时间≤10ms，报警输出方式包括继电器输出（无源触点）、数字信号输出；配备3组继电器输出（2组用于报警，1组用于联锁保护），继电器额定参数AC 250V/5A、DC 24V/10A；支持报警延时设置（0~10s可调），避免瞬时干扰导致误报警；具备报警复位功能（手动/自动复位可选），复位方式可通过软件配置。
4. 通信与存储参数：支持RS485、MODBUS-RTU、PROFIBUS-DP等工业通信协议，可选配以太网模块支持EtherNet/IP、MODBUS-TCP协议；通信速率1200bps~115200bps可调，数据更新周期≤100ms；内置8MB数据存储芯片，可存储10000条报警记录、100条故障记录及1小时连续波形数据，数据掉电保存时间≥10年；支持与Bently 3500监测系统、GE APM平台无缝对接，可实现数据远程上传与集中管理；具备数据导出功能，支持通过U盘导出报警记录与波形数据。
5. 环境与可靠性参数：工作温度范围0℃~60℃，存储温度范围-40℃~85℃；相对湿度5%~95%（无凝露），适配控制室、现场控制柜等环境；抗振动性能符合IEC 60068-2-6标准（10Hz~500Hz，加速度2g），抗冲击性能符合IEC 60068-2-27标准（10g，11ms半正弦波）；防护等级IP20（机架式安装，需安装在控制柜内）；平均无故障工作时间（MTBF）≥500000小时；具备浪涌防护功能，电源接口可耐受±2kV浪涌（符合IEC 61000-4-5标准）。

二、功能特点

1. 多通道同步采集，数据精准全面：采用16位高精度A/D转换器与高速信号处理芯片，实现多通道10kHz同步采样，采样误差≤1μs，可精准捕捉汽轮机、压缩机等设备轴系的微小振动与位移变化；支持振动、位移、键相、温度等多参数混合接入，无需额外配置多个监测设备，简化系统架构；每个通道独立配置滤波参数与测量范围，可根据不同监测点需求灵活调整，适配多类型旋转设备监测场景；内置信号调理电路，可有效抑制噪声干扰，确保采集数据的稳定性与准确性。
2. 内置智能诊断算法，实现故障早预警：集成本特利专利的故障诊断算法，可自动识别旋转设备的不平衡、不对中、轴弯曲、轴承磨损、油膜涡动等常见故障，诊断准确率≥90%；通过键相通道采集的转速信号，结合振动数据进行频谱分析，可生成幅值谱、相位谱、瀑布图等多种分析图表，为故障定位提供直观数据支撑；支持趋势分析功能，可记录设备运行参数的长期变化趋势（小时/天/月趋势），通过趋势拐点提前预警潜在故障；具备波形捕捉功能，可手动或自动触发捕捉故障时刻的振动波形，用于后期故障分析。
3. 多级报警保护，保障设备安全：采用“预警-报警-危险”三级保护机制，每个通道独立配置阈值，可根据设备不同运行阶段灵活调整；报警响应时间≤10ms，危险等级报警可直接触发联锁保护继电器动作，快速切断设备电源或启动备用系统，避免故障扩大；支持报警延时与防抖设置，可有效过滤电网波动、设备启停等瞬时干扰导致的误报警，提升报警可靠性；具备报警记录功能，详细记录报警发生时间、通道、参数值、报警等级等信息，为故障追溯提供完整数据。
4. 模块化与热插拔设计，运维便捷高效：采用模块化架构，通道模块、通信模块、电源模块均可独立更换，维护时无需拆卸整个设备；支持热插拔功能，在设备正常运行状态下可更换故障模块，更换时间≤5min，不影响其他通道数据采集与报警功能；配备清晰的LED状态指示灯，每个通道对应“正常、预警、报警、故障”四种状态指示，运维人员可快速定位故障通道；通过专用组态软件可实现远程参数配置、报警阈值修改、数据读取等操作，减少现场运维工作量。
5. 灵活通信与数据管理，适配多系统集成：支持多种工业通信协议，可与DCS、PLC、SCADA等控制系统及Bently 3500、GE APM等监测平台无缝对接，实现数据集中管理与远程监控；可选配以太网模块接入工业互联网，支持数据上传至云端平台，实现设备远程诊断与运维；内置大容量存储芯片，可长期保存报警记录与关键运行数据，掉电后数据不丢失；支持数据导出功能，可通过U盘将数据导出为Excel或CSV格式，方便与第三方分析软件兼容。

三、工作原理

1. 数据采集与信号调理：现场传感器（如涡流传感器、温度传感器）采集的振动、位移、温度等模拟信号，经配套前置器处理后传输至监测器的对应通道；通道模块内的信号调理电路对输入信号进行滤波、放大、隔离处理，去除噪声干扰与共模信号；调理后的模拟信号送入16位A/D转换器，在时钟信号同步控制下完成多通道同步采样，将模拟信号转换为数字信号，采样数据暂存至缓存区。
2. 信号处理与分析诊断：高速信号处理芯片从缓存区读取数字信号，进行幅值计算、频率分析、相位计算等处理，得到振动峰峰值、有效值、位移平均值、转速等关键运行参数；处理后的参数与预设的预警、报警、危险阈值进行对比，判断设备运行状态；同时，信号处理芯片调用内置的故障诊断算法，结合键相通道的转速信号与振动频谱数据，分析设备是否存在不平衡、不对中、轴承故障等问题，并生成诊断结果。
3. 报警判断与保护执行：若运行参数超出预警阈值，监测器点亮对应通道的预警指示灯，记录预警信息；若超出报警阈值，点亮报警指示灯，触发报警继电器动作（如启动报警器），同时记录报警信息；若超出危险阈值，立即点亮危险指示灯，触发联锁保护继电器动作（如切断设备电源），并发送紧急停车信号至控制系统；报警发生后，可通过手动按钮或远程指令复位，复位后若参数恢复正常，状态指示灯回归正常；若参数仍超标，报警状态持续。
4. 数据存储与通信传输：监测器实时将运行参数、报警信息、诊断结果存储至内置存储芯片，其中报警信息与故障记录长期保存，运行参数按“先进先出”原则循环存储；通信模块根据配置的通信协议，将实时数据、报警状态、诊断结果传输至DCS、PLC等上位系统，数据更新周期≤100ms；若接入云端平台，通过以太网模块将数据加密后上传，支持远程查询与分析；当需要现场分析时，可通过U盘导出存储的历史数据与波形文件。
5. 自检测与故障处理：监测器内置自检测程序，实时监测电源电压、模块通信、A/D转换器、继电器等关键部件的运行状态；若检测到模块故障、通信中断、电源异常等问题，立即点亮设备故障指示灯，记录故障信息，并通过继电器输出故障报警信号；对于通道故障，自动屏蔽故障通道的报警输出，确保其他正常通道不受影响；运维人员可通过组态软件或设备面板读取故障代码，快速定位故障原因并进行处理。

四、常见故障及解决办法

1. 故障1：某通道无数据显示，状态指示灯熄灭可能原因：传感器或前置器故障、通道接线松动或断裂、通道模块故障、A/D转换器故障、电源供电异常。
2. 解决办法：① 检查对应通道的传感器与前置器连接，用万用表测量前置器输出信号（应为4~20mA或电压信号），若无信号则更换传感器或前置器；② 检查监测器通道接线端子，重新插拔并紧固接线，用万用表测量线路通断，更换断裂电缆；③ 将正常通道模块与故障通道模块互换测试，若数据恢复则为原模块故障，更换模块；④ 重启监测器，若仍无数据则可能为A/D转换器故障，需返厂维修；⑤ 测量监测器电源输入电压（应为24V DC±10%），若电压异常则检查电源模块或外接电源。
3. 故障2：频繁误报警，无实际故障却触发报警可能原因：报警阈值设置过低、报警延时时间过短、传感器安装松动导致信号波动、电磁干扰、通道模块漂移。
4. 解决办法：① 结合设备正常运行参数，通过组态软件调高报警阈值（建议高于正常最大值20%以上）；② 延长报警延时时间（如设置为2~5s），过滤瞬时干扰信号；③ 检查传感器安装紧固性，重新调整传感器间隙并紧固，确保无松动；④ 检查监测器与传感器电缆布线，远离变频器、电机等强干扰源，电缆屏蔽层单端接地（接地电阻≤4Ω）；⑤ 对故障通道进行校准，使用标准信号源输入模拟信号，若测量值偏差过大则更换通道模块。
5. 故障3：通信中断，上位系统无法读取数据可能原因：通信线路松动或断裂、通信参数配置错误（地址、波特率、协议）、通信模块故障、上位系统接口故障、电磁干扰。
6. 解决办法：① 检查通信线路接线端子，重新插拔并紧固，用万用表测量线路通断，更换断裂电缆；② 通过组态软件检查监测器通信参数（地址、波特率、奇偶校验），确保与上位系统一致，无地址冲突；③ 更换备用通信模块测试，若通信恢复则为原模块故障，更换模块；④ 检查上位系统通信接口，重启上位机或更换通信卡，排除上位系统故障；⑤ 在通信线路两端加装信号隔离器，抑制电磁干扰，或更换屏蔽通信电缆。
7. 故障4：模块无法热插拔，更换后不识别可能原因：热插拔操作不当、模块型号不匹配、模块接触不良、监测器固件版本过低、模块故障。
8. 解决办法：① 严格按照操作手册执行热插拔，更换时先断开模块电源（若有独立电源开关），再插拔模块，避免带电强行插拔；② 确认更换的模块型号与原模块一致（需匹配通道类型与固件版本），不同型号模块无法兼容；③ 拔出模块，清理模块触点上的灰尘与氧化层，重新插入并确保卡紧，检查模块固定卡扣是否到位；④ 通过组态软件升级监测器固件至最新版本，支持新型号模块识别；⑤ 更换其他正常模块测试，若仍不识别则为监测器插槽故障，需返厂维修。
9. 故障5：继电器不动作，报警时无输出可能原因：继电器线圈烧毁、报警阈值未达到、继电器驱动电路故障、接线错误、继电器触点粘连。
10. 解决办法：① 断开监测器电源，用万用表测量继电器线圈电阻（正常应为100~500Ω），若电阻为0或无穷大则为线圈烧毁，更换继电器；② 检查运行参数是否达到报警阈值，通过模拟信号源输入超阈值信号，测试继电器动作情况；③ 若线圈正常但不动作，可能为驱动电路故障，需返厂维修；④ 对照接线手册检查继电器输出接线，确保负载线路连接正确，无接反或短路；⑤ 手动触发继电器动作，若触点无法吸合或释放，可能为触点粘连，更换继电器。
