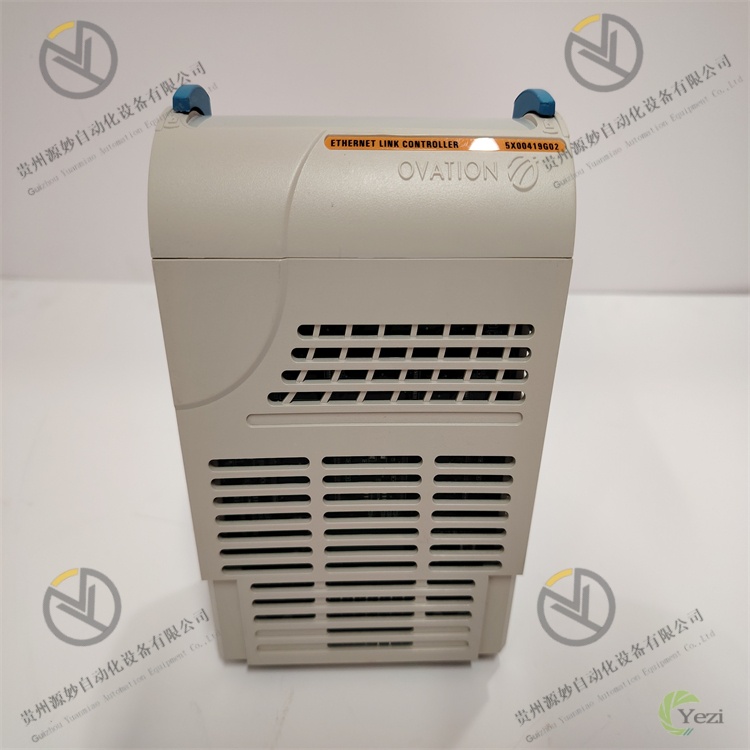

EMERSON 5X00419G02
一、概述
EMERSON 5X00419G02为一款面向电力、化工、冶金等关键工业领域的核心控制模块，主要适配艾默生Ovation DCS系统（或DeltaV系统部分机型），定位于“系统核心信号处理与控制执行单元”。该模块作为控制系统的关键组成部分，承担着现场信号的二次处理、控制逻辑运算、执行器指令输出及系统状态监测等核心任务，为大型工业装置（如火力发电机组、化工反应装置、冶金冶炼系统）的连续稳定运行提供核心硬件支撑。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
核心处理与信号参数 | 核心处理器 | 工业级专用微处理器，主频≥300MHz，具备多任务处理能力，支持控制逻辑运算、信号滤波及数据交互等并行任务 |
信号处理通道 | 推测含8路模拟量输入（AI）、4路模拟量输出（AO）、8路数字量输入（DI）、4路数字量输出（DO）；AI支持4-20mA DC/1-5V DC，精度±0.05% FS；AO支持4-20mA DC，负载≤500Ω；DI支持24V DC，响应≤1ms；DO为继电器输出，250V AC/5A |
数据处理能力 | 控制逻辑运算周期≤1ms；支持信号滤波、线性化校正、量程转换等预处理功能；数据存储容量≥16MB，可缓存历史故障与运行数据 |
通信与兼容参数 | 总线协议 | 兼容艾默生Ovation/DeltaV系统专用背板总线，速率≥100Mbps；支持冗余总线配置，故障切换时间≤5ms |
通信接口 | 1个系统背板连接器（用于接入系统机架），1个Mini USB接口（本地调试），1个RJ45维护接口（远程诊断） |
系统兼容 | 适配Ovation DCS系统V3.0及以上版本，DeltaV系统V14及以上版本；支持与系统控制器、I/O模块及操作站无缝协同 |
电源与环境参数 | 供电规格 | 双路冗余供电：+5V DC±5%、+12V DC±10%；最大输入电流：+5V/8A、+12V/5A；具备过压、过流、反接保护 |
功耗指标 | 典型功耗≤25W（满负载运行）；待机功耗≤5W；支持智能功耗调节，轻负载时自动降功耗 |
环境适应性 | 工作温度：-10℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露）；抗电磁干扰符合IEC 61000-4系列标准 |
物理与可靠性参数 | 物理规格 | 尺寸：140mm×100mm×25mm（长×宽×高）；安装方式：系统专用机架嵌入式安装；外壳材质：铝合金（防静电、防腐蚀）；防护等级：IP20（本体） |
可靠性指标 | 平均无故障时间（MTBF）≥800,000小时；使用寿命≥15年；支持在线热插拔（需配合系统热插拔机架） |
三、功能特点
1. 高精度信号处理，控制响应高效精准
5X00419G02采用工业级高精度信号处理芯片，集成多路模拟量与数字量通道，可实现对现场压力、温度、流量等关键工艺参数的精准采集与实时处理。模拟量输入通道采用24位ADC芯片，配合自适应滤波算法，采样精度达±0.05% FS，有效滤除现场噪声干扰；模拟量输出通道采用16位DAC芯片，输出精度±0.1% FS，能为执行器提供稳定的控制信号。核心处理器具备高速运算能力，控制逻辑运算周期≤1ms，关键控制任务响应时间≤10μs，可满足电力机组负荷调节、化工反应温度闭环控制等强实时性场景需求。
2. 深度适配系统架构，集成部署无缝高效
作为艾默生Ovation/DeltaV系统的原生备件模块，该模块与系统架构深度兼容，接入系统时无需额外适配驱动或协议转换模块。通过系统专用背板连接器可直接嵌入机架，机械固定与电气连接一步完成，配合系统组态软件（如Ovation Studio）可快速完成模块识别、通道配置及逻辑下载，整个集成过程可在20分钟内完成。支持系统冗余设计，不仅供电采用双路冗余，总线通信也支持主备切换，当主总线或主电源故障时，可在5ms内自动切换至备用路径，确保数据传输与模块运行的连续性，提升系统整体可靠性。
3. 多重容错与诊断，运行可靠性极致提升
模块采用全链路容错设计保障运行安全：通道级隔离设计，各输入输出通道之间及通道与地之间实现2500V AC隔离，避免单一通道故障扩散至整个模块；供电回路集成过压、过流、反接三重保护，当输入电压异常或极性接反时，立即切断回路并触发报警，防止内部电路损坏。具备完善的自诊断功能，可实时监测处理器运行状态、电源电压、总线通信质量及各通道信号完整性，当检测到故障时，通过背板总线向控制器发送报警信息，在操作站显示故障位置、类型及时间戳，同时自动隔离故障通道，不影响其他通道正常运行。模块内置故障日志存储功能，可记录近100条历史故障信息，为故障溯源提供依据。
4. 工业级环境适配，严苛工况稳定运行
模块按照关键工业场景的严苛要求设计，核心元器件均选用宽温、高可靠性工业级产品，工作温度覆盖-10℃-60℃，可适应北方严寒地区电厂户外机柜、南方高温化工车间等多样工况。采用自然散热设计，全铝制外壳配合内部散热垫，在60℃高温环境下满负载运行时，核心温度可控制在75℃以内，无需额外风扇，降低噪音与维护成本。抗电磁干扰性能经过严苛测试，符合IEC 61000-4-2（静电放电）、IEC 61000-4-4（电快速瞬变）等标准，可在电厂发电机房、化工变频器车间等强电磁干扰环境下稳定运行，避免信号失真或模块误动作。
5. 便捷运维设计，降低管理成本
模块支持在线热插拔功能（需配合系统专用热插拔机架），在系统不停机的情况下即可完成模块的更换与维护，大幅减少因备件更换导致的生产中断时间，特别适用于连续化生产的关键工业装置。配备本地Mini USB调试接口与远程RJ45维护接口，工程师可通过笔记本电脑直接连接模块进行参数配置、逻辑测试或故障排查，也可通过远程网络实现运维管理。系统组态软件支持在线参数修改功能，可在不中断控制流程的前提下调整通道量程、滤波等级等参数，提升运维效率。模块正面配备状态指示灯，可直观显示电源、通信、通道运行等状态，便于现场快速排查基础故障。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认系统处于停机或热插拔允许状态（若支持热插拔）；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损，连接器针脚无弯曲、氧化现象；准备适配的系统机架、固定螺丝及接线工具。
- 机架安装：打开系统机架面板，确认安装插槽编号（需与系统组态中的插槽地址对应）；将模块沿插槽导轨平稳推入，直至模块连接器与背板完全咬合；用专用螺丝将模块固定在机架上，确保无松动，防止振动导致接触不良。
- 供电与通信检查：闭合模块供电开关，观察电源指示灯（PWR）是否常亮，常亮表示供电正常；启动系统控制器，通过组态软件查看模块是否被正常识别，若识别失败，检查插槽地址配置或重新插拔模块。
- 通道测试：通过组态软件向各输入通道接入标准测试信号，确认采集值与标准值一致；向输出通道发送控制指令，检查执行器动作是否正常；测试完成后，关闭机架面板，安装操作结束。
2. 组态配置流程
- 软件启动：在操作站电脑上启动对应系统的组态软件（如Ovation Studio、DeltaV Explorer），登录管理员账号，进入“硬件组态”界面。
- 模块添加：在组态界面中找到对应机架与插槽，右键选择“添加模块”，在模块型号列表中选择“5X00419G02”（若列表无此型号，需导入对应驱动包）；设置模块地址、通信协议等基础参数，点击“确认”完成模块添加。
- 通道配置：选中已添加的模块，进入“通道组态”界面；按实际需求配置各通道类型（AI/AO/DI/DO）、信号类型（4-20mA/1-5V等）、量程范围、滤波等级等参数；对于输出通道，配置初始输出值、故障安全值等参数。
- 逻辑关联：进入“控制逻辑”界面，将模块通道与对应的控制回路、报警逻辑关联，设置信号超量程报警阈值、故障处理逻辑等；完成后保存组态文件，进行语法检查，确保无配置错误。
- 下载生效：确认系统处于“允许下载”状态，点击软件“下载”按钮，选择需下载的组态内容（模块配置、控制逻辑）；下载完成后，重启模块或触发配置生效命令，组态配置正式生效。
3. 日常操作规范
- 运行监控：每日通过操作站监控模块运行状态，重点关注电源、通信指示灯及通道采集/输出值，发现异常及时记录故障现象。
- 参数修改：修改通道参数时，需先备份当前组态文件；进入“在线修改”模式，调整目标参数后，点击“应用”并确认；修改后观察10-15分钟，确认系统运行稳定，无异常报警。
- 故障查看：当模块触发报警时，在组态软件“故障诊断”界面查看故障详情（位置、类型、时间）；结合模块指示灯状态，初步判断故障原因，如电源灯闪烁可能为供电不稳定，通信灯熄灭可能为总线故障。
- 定期维护：每月对模块进行一次外观检查，清理机架及模块表面粉尘；每季度通过组态软件导出故障日志，分析潜在风险；每年对模块通道进行一次精度校准，确保采集与输出精度符合要求。
4. 常见故障处理操作
故障现象 | 处理步骤 | 操作注意事项 |
|---|
电源指示灯不亮，模块未被识别 | 1. 检查机架供电开关是否闭合，用万用表测量背板供电电压是否正常（+5V/±5%、+12V/±10%）；2. 断电后重新插拔模块，确保连接器接触良好；3. 更换至备用插槽测试，排查插槽故障；4. 更换备用模块，确认是否为原模块故障。 | 测量电压时需断电操作，避免短路；插拔模块需佩戴防静电手环；更换插槽需重新配置地址参数。 |
模拟量采集值偏差大或波动 | 1. 检查传感器与模块接线是否松动、接反，重新紧固接线；2. 用标准信号发生器向通道输入标准信号，若采集值仍异常，进入组态软件调整滤波等级；3. 若单通道异常，与正常通道交换信号源，排查通道故障；4. 执行通道精度校准，若无效，联系售后维修。 | 接线调整需断电；校准需使用经计量合格的标准仪器；滤波等级调整后需观察信号稳定性。 |
通信指示灯闪烁，数据传输中断 | 1. 检查系统总线是否存在故障，查看其他模块通信状态；2. 进入组态软件检查模块通信参数（地址、波特率）是否与系统一致；3. 断电后重启模块与控制器，重新建立通信连接；4. 若总线冗余，切换至备用总线测试。 | 修改通信参数需离线操作；重启控制器前需备份运行数据；总线切换需确认备用总线状态正常。 |
数字量输出无响应，执行器不动作 | 1. 检查模块与执行器接线是否松动、断线，重新紧固；2. 通过组态软件发送强制输出指令，观察输出通道指示灯是否亮；3. 用万用表测量输出通道电压/电流，确认是否有信号输出；4. 更换执行器至正常通道，排查执行器故障。 | 强制输出前需确保执行器无安全风险；测量输出信号时需断电连接表笔；更换执行器需记录原接线方式。 |
