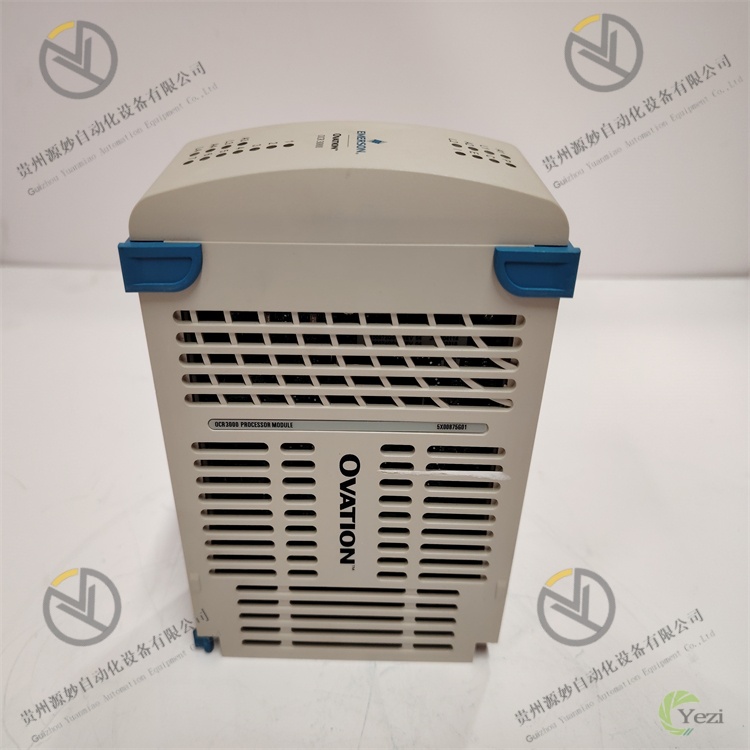

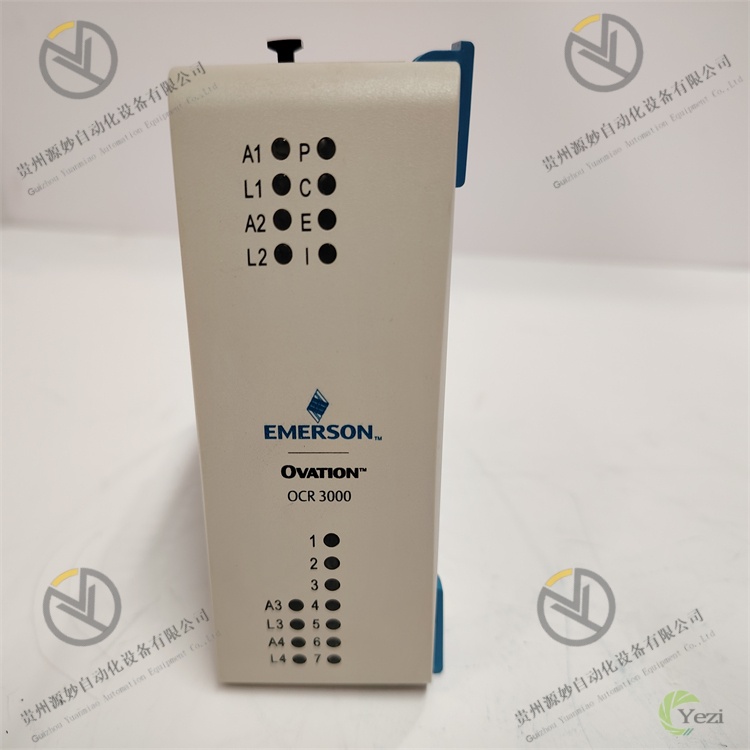

EMERSON 5X00875G01
一、概述
EMERSON 5X00875G01为一款面向电力、石油化工、大型冶金等关键工业领域的高性能I/O控制模块，核心适配艾默生Ovation DCS系统（兼顾DeltaV系统部分高端机型），定位为“关键工艺参数精准采集与闭环控制核心单元”。该模块作为系统的前端信号处理与控制执行载体，承担着现场多类型传感器信号采集、数据实时运算、执行器控制指令输出及设备状态监测等核心任务，为火力发电机组、化工反应装置、冶金高炉等大型工业装备的连续稳定运行、工艺参数精准调控及安全生产提供关键硬件支撑。
该模块属于定制化高端备件，采用高集成度工业级电路设计、多重冗余容错机制及强化型抗干扰防护，可在-10℃-60℃宽温范围、强电磁干扰、高湿度等严苛工况下长期稳定运行，满足电力行业NERC CIP、化工行业IEC 61508等严苛标准对控制设备的可靠性与安全性要求。其核心优势体现在信号采集精度高、控制响应速度快、系统兼容性强及运维便捷性优，是艾默生高端DCS系统保障关键工艺稳定的核心组成部分。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
信号采集与输出参数 | 模拟量输入（AI）通道 | 16路差分输入，支持4-20mA DC、0-20mA DC、1-5V DC、0-10V DC及热电偶（K/J/T型）信号；采样精度±0.02% FS；采样速率100Hz/通道（可配置）；输入阻抗：电压信号≥10MΩ，电流信号≤25Ω |
模拟量输出（AO）通道 | 8路独立输出，支持4-20mA DC、0-20mA DC信号；输出精度±0.05% FS；负载能力≤500Ω（电流输出）；响应时间≤10ms；具备短路保护功能 |
数字量输入（DI）通道 | 16路隔离输入，支持24V DC干/湿接点信号；输入电流≤5mA（24V DC时）；响应时间≤1ms；隔离电压2500V AC（通道间及通道与地） |
数字量输出（DO）通道 | 8路继电器输出（SPDT）；触点容量250V AC/5A、30V DC/5A；动作时间：吸合≤10ms，释放≤5ms；机械寿命≥1000万次，电寿命≥10万次 |
通信与系统兼容参数 | 总线协议 | 兼容Ovation系统专用高速背板总线，速率100Mbps；支持总线冗余配置，故障切换时间≤5ms；可选配PROFIBUS-DP/Modbus-RTU扩展协议模块 |
通信接口 | 1个系统背板连接器（96针），1个Mini USB 2.0调试接口，1个RJ45维护接口（支持远程诊断）；支持在线调试与固件升级 |
系统兼容 | 适配Ovation DCS系统V3.5及以上版本，DeltaV系统V15及以上版本；兼容艾默生AMS设备管理系统，支持资产健康监测 |
电源与功耗参数 | 供电规格 | 双路冗余供电：+5V DC±5%、+24V DC±10%；最大输入电流：+5V/10A、+24V/6A；具备过压、过流、反接及浪涌保护功能 |
功耗指标 | 典型功耗≤30W（所有通道满载运行）；待机功耗≤6W；支持智能功耗管理，轻负载时自动切换至节能模式 |
散热设计 | 全铝制一体化散热外壳，散热面积≥300cm²；核心元器件配备独立散热基板，自然散热方式，无需强制风冷 |
环境与可靠性参数 | 环境适应性 | 工作温度：-10℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露，符合IEC 60068-2-30）；抗电磁干扰符合IEC 61000-4-2/3/4/6标准 |
可靠性指标 | 平均无故障时间（MTBF）≥1,000,000小时；使用寿命≥15年；支持在线热插拔（需配合Ovation热插拔机架）；通道级故障隔离功能 |
物理参数 | 尺寸与安装 | 尺寸：160mm×110mm×30mm（长×宽×高）；安装方式：Ovation专用机架嵌入式安装；外壳材质：铝合金（阳极氧化处理）；防护等级：IP20（本体） |
三、功能特点
1. 多类型信号高精度集成处理，适配复杂工艺需求
5X00875G01采用高集成度设计，集成16路AI、8路AO、16路DI及8路DO通道，可一站式采集现场温度、压力、液位、流量等模拟量参数及设备启停、故障报警等数字量信号，同时输出控制指令驱动执行器动作，无需额外配置专用模块，大幅简化系统架构。模拟量输入通道采用24位高精度ADC芯片配合自适应滤波算法，采样精度达±0.02% FS，可精准捕捉微弱信号变化，特别适配电力机组蒸汽压力、化工反应釜温度等关键参数的采集；模拟量输出通道采用16位DAC芯片，输出精度±0.05% FS，能为调节阀、变频器等执行器提供稳定精准的控制信号，确保工艺参数波动控制在±0.1%范围内。数字量通道具备2500V AC高隔离特性，可有效抵御工业现场强电磁干扰，避免误触发或信号丢失。
2. 深度适配Ovation系统，集成部署高效便捷
作为Ovation DCS系统的原生核心模块，该模块与系统控制器、操作站及其他I/O模块实现硬件级无缝兼容，接入系统时无需开发专用驱动或协议转换模块。通过Ovation Studio组态软件可自动识别模块型号及通道配置，工程师仅需完成信号类型、量程、报警阈值等参数设置，即可完成组态，整个集成过程可在30分钟内完成。支持系统级冗余设计，不仅供电采用双路冗余输入，背板总线也支持主备双路冗余，当主电源或主总线故障时，可在5ms内自动切换至备用路径，确保数据传输与控制指令执行的连续性，提升系统可用性至99.99%以上。模块可作为分布式I/O单元部署在现场设备附近，通过高速总线与中央控制器通信，减少信号传输距离与衰减，降低干扰风险。
3. 全链路容错与智能诊断，运行可靠性极致保障
模块采用多重容错设计构建可靠运行防线：通道级电气隔离设计，各输入输出通道之间及通道与地之间实现2500V AC隔离，避免单一通道故障扩散至整个模块或系统；供电回路集成过压、过流、反接及浪涌四重保护，当输入电压异常或极性接反时，立即切断回路并触发报警，防止内部电路损坏。具备完善的智能诊断功能，可实时监测模块供电状态、总线通信质量、处理器运行状态、各通道信号完整性及继电器触点状态，当检测到信号超量程、通信中断、通道故障等异常时，立即通过背板总线向控制器发送报警信息，在操作站显示故障位置、类型、时间戳及故障等级，同时自动将故障通道隔离，不影响其他通道正常运行。模块内置128MB存储空间，可缓存近500条历史故障日志及关键运行数据，为故障溯源与预防性维护提供数据支撑。
4. 工业级严苛环境适配，复杂工况稳定运行
模块按照关键工业场景的严苛要求进行设计，核心元器件均选用宽温、高可靠性工业级产品，工作温度覆盖-10℃-60℃，可适应北方严寒地区电厂户外机柜、南方高温化工车间等多样工况环境。全铝制一体化散热外壳配合核心元器件独立散热基板，实现高效自然散热，在60℃高温环境下所有通道满载运行时，模块核心温度可控制在75℃以内，无需额外加装风扇，降低设备噪音与维护成本。抗电磁干扰性能经过严苛测试，可抵御静电放电（±15kV空气放电）、辐射抗扰度（30V/m）、电快速瞬变脉冲群（±2kV）等工业现场常见干扰，能在电厂发电机房、化工变频器车间等强电磁干扰环境下稳定运行，避免信号失真或模块误动作。
5. 便捷运维与灵活扩展，降低全生命周期成本
模块支持在线热插拔功能（需配合Ovation专用热插拔机架），在系统正常运行的情况下即可完成模块的更换与维护，无需停机，大幅减少因备件更换导致的生产中断时间，特别适用于连续化生产的关键工业装置。配备Mini USB本地调试接口与RJ45远程维护接口，工程师可通过笔记本电脑直接连接模块进行参数配置、逻辑测试或故障排查，也可通过艾默生AMS设备管理系统实现远程运维，实时监测模块健康状态。支持固件在线升级，通过组态软件即可完成固件更新，无需拆卸模块或使用专用编程器，便于及时修复软件漏洞、提升模块性能。模块预留扩展接口，可通过加装协议扩展模块支持PROFIBUS-DP、Modbus-RTU等通用工业总线，实现与第三方智能设备（如智能传感器、变频器）的互联互通，拓展系统兼容范围。
6. 安全合规设计，满足关键行业标准
模块严格按照电力、化工等关键行业的安全标准设计，满足IEC 61508功能安全标准（SIL 2等级），可用于安全相关控制系统。输出通道具备故障安全设计，当模块检测到自身故障时，可自动将输出切换至预设的安全值（如调节阀全关、泵停机），防止危险工况发生。模块具备完善的权限管理功能，通过组态软件可设置不同操作权限，防止未授权人员修改关键参数。产品通过UL、CE、CSA等国际认证及国内相关行业认证，符合不同国家和地区的工业安全规范，可全球范围内应用。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认系统处于停机状态或热插拔允许模式（若支持热插拔）；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、变形，连接器针脚无弯曲、氧化或断裂；准备专用安装工具、固定螺丝及接线图纸。
- 机架安装：打开Ovation系统机架面板，确认目标安装插槽编号（需与系统组态中的插槽地址对应）；将模块沿插槽导轨平稳推入，直至模块背板连接器与机架总线完全咬合（听到“咔嗒”声）；用专用十字螺丝将模块前端固定在机架上，扭矩控制在0.8-1.0N·m，确保模块无松动。
- 接线操作：按照接线图纸连接电源、信号及接地线路，区分正负极，确保接线正确；模拟量信号采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω）；数字量与模拟量线路分开敷设，间距≥10cm，避免交叉干扰；接线完成后整理线缆，固定在机架线槽内。
- 上电检查：闭合机架供电开关，观察模块电源指示灯（PWR）是否常亮（绿色），若闪烁或不亮，检查供电线路；启动系统控制器，通过Ovation Studio软件查看模块是否被正常识别，若识别失败，检查插槽地址配置或重新插拔模块。
- 通道测试：通过标准信号发生器向AI通道输入标准信号（如4mA、20mA），在软件中确认采集值与标准值一致；通过软件向AO通道发送输出指令（如12mA），用万用表测量输出值是否准确；触发DI通道输入信号，确认软件状态显示正常；向DO通道发送指令，检查执行器动作是否正常。
2. 组态配置流程
- 软件启动：在操作站电脑上启动Ovation Studio软件，使用管理员账号登录，进入“硬件组态”界面。
- 模块添加：在组态界面中展开目标机架节点，右键点击对应插槽，选择“添加模块”，在型号列表中选择“5X00875G01”（若列表无此型号，导入对应驱动包）；设置模块地址、通信协议等基础参数，点击“确认”。
- 通道组态：选中已添加的模块，进入“通道参数配置”界面；按实际需求配置各通道类型（AI/AO/DI/DO）、信号类型（如4-20mA、热电偶K型）、量程范围、滤波等级及报警阈值（高报、低报、高高报、低低报）；AO通道需配置故障安全值。
- 逻辑关联：进入“控制逻辑”界面，将模块通道与对应的控制回路（如PID回路）、报警逻辑及联锁逻辑关联；设置信号处理规则，如线性化校正、量程转换或累积计算。
- 组态验证：完成配置后点击“语法检查”，排查配置错误；通过“离线模拟”功能测试控制逻辑是否正常，确认无问题后保存组态文件并备份。
- 下载生效：确认系统处于“允许下载”状态，点击“下载”按钮，选择“模块配置”和“控制逻辑”，点击“开始下载”；下载完成后，系统提示“配置生效”，若需重启模块，执行“远程重启”命令。
3. 日常操作规范
- 运行监控：每日通过操作站监控模块运行状态，重点关注电源指示灯（绿色常亮正常）、通信指示灯（绿色闪烁正常）及通道状态指示灯；记录关键工艺参数的采集与输出值，发现异常及时处理。
- 参数修改：修改通道参数时，需先备份当前组态文件；进入“在线修改”模式，调整目标参数后点击“应用”，并在10分钟内观察系统运行状态，确认无异常后保存；禁止在生产高峰期修改关键参数。
- 故障查看：当模块触发报警时，在Ovation Studio“故障诊断”界面查看故障详情（位置、类型、时间及原因）；结合模块指示灯状态初步定位故障，如AI通道指示灯红色闪烁表示信号超量程。
- 定期维护：每周清理机架及模块表面粉尘，保持通风良好；每月检查接线端子紧固性，重新紧固松动接线；每季度通过软件导出故障日志，分析故障趋势；每年对AI/AO通道进行精度校准，使用经计量合格的标准仪器。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源指示灯不亮，模块未被识别 | 1. 供电线路故障或电压异常；2. 模块与机架总线接触不良；3. 插槽故障；4. 模块内部电源电路损坏 | 1. 断电后用万用表测量供电电压（+5V、+24V）是否正常；2. 佩戴防静电手环重新插拔模块，确保接触良好；3. 将模块更换至备用插槽测试；4. 更换备用模块，确认是否为原模块故障 | 测量电压时需断电操作；插拔模块必须佩戴防静电手环；更换插槽后需重新配置地址 |
AI通道采集值偏差大或波动剧烈 | 1. 传感器接线松动、接反或损坏；2. 信号受电磁干扰；3. 滤波参数设置过低；4. 通道老化或损坏 | 1. 断电检查接线，重新紧固并确认正负极正确；2. 检查信号线是否与动力线并行，穿金属管屏蔽并远离动力线；3. 在软件中提高滤波等级（如从1级调至3级）；4. 与正常通道交换信号源，排查通道故障 | 接线调整需断电；滤波等级过高可能影响响应速度；通道校准需使用标准仪器 |
通信指示灯闪烁，数据传输中断 | 1. 总线故障或终端电阻异常；2. 模块通信参数错误；3. 控制器故障；4. 总线负载过高 | 1. 检查总线电缆是否破损，测量终端电阻（120Ω）是否正常；2. 核对模块地址、波特率等参数与系统一致；3. 重启控制器与模块，重新建立通信；4. 减少总线上模块数量或增加总线放大器 | 修改通信参数需离线操作；重启控制器前备份运行数据；终端电阻仅在总线两端安装 |
DO通道无输出，执行器不动作 | 1. 接线松动或断线；2. 执行器故障或负载过载；3. 通道驱动电路损坏；4. 控制逻辑未满足输出条件 | 1. 断电检查接线，重新紧固；2. 断开执行器，用标准负载测试通道输出；3. 通过软件强制输出，观察指示灯及测量输出信号；4. 检查控制逻辑，确认输出条件满足 | 强制输出前确保执行器无安全风险；测量输出信号时断电连接表笔；负载不得超过通道额定容量 |
