EMERSON 5X00846G01
一、概述

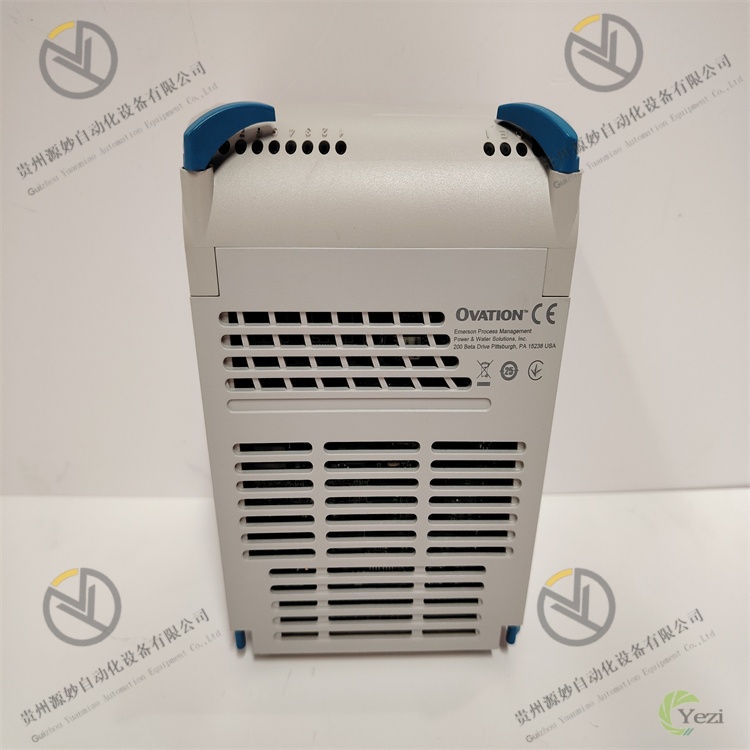

EMERSON 5X00846G01为一款面向电力、石油化工、冶金等关键工业领域的高性能数字量输出（DO）模块，核心适配艾默生Ovation DCS系统，部分兼容DeltaV系统高端机型，定位为“工业现场执行器精准控制与设备状态输出核心单元”。该模块作为控制系统后端执行控制的关键组件，专门接收控制器下发的数字量控制指令，驱动现场执行器（如调节阀、电磁阀、接触器、指示灯等）动作，同时反馈执行器的动作状态，实现对生产工艺流程的精准控制与设备运行状态的实时输出，为工业装置的连续生产、安全联锁及自动化控制提供关键执行支撑。
该模块属于Ovation系统的核心执行类备件，采用工业级强化电路设计、多重隔离防护及冗余容错机制，可在-10℃-60℃宽温范围、强电磁干扰、高湿度等严苛工况下长期稳定运行，满足电力行业NERC CIP、化工行业IEC 61508等严苛标准对控制设备的可靠性与安全性要求。其核心优势体现在多通道集成控制、高负载驱动能力、强抗干扰性能、系统兼容性优及运维便捷性高等方面，是保障大型工业装置工艺控制精准执行、安全联锁可靠触发的关键基础设备。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
数字量输出参数 | 通道数量 | 16路独立隔离输出通道，采用4组分组设计（每组4通道），支持组内共地或独立输出模式切换 |
输出类型 | 继电器输出（SPDT，单刀双掷），兼容常开/常闭触点切换；支持干触点输出，需外部提供负载电源 |
负载能力 | 触点额定容量：250V AC/5A、30V DC/5A；最大开关电压：250V AC、60V DC；最大开关电流：10A（瞬时，≤10ms）；机械寿命：≥1000万次；电寿命：≥10万次（额定负载下） |
隔离性能 | 通道间隔离电压：2500V AC（rms），持续1分钟；通道与地隔离电压：2500V AC（rms），持续1分钟；组间隔离电压：2500V AC（rms），持续1分钟；隔离电阻：≥100MΩ（500V DC时） |
通信与系统兼容参数 | 总线协议 | 兼容Ovation系统专用高速背板总线（Genius Bus），总线速率1Mbps；支持总线冗余配置，故障切换时间≤10ms；可选配Modbus-RTU扩展协议模块 |
通信接口 | 1个Ovation系统标准背板连接器（64针）；1个Mini USB 2.0调试接口（用于本地参数配置、状态监测及故障排查） |
系统兼容 | 适配Ovation DCS系统V3.0及以上版本；兼容DeltaV系统V14及以上版本；支持与艾默生AMS设备管理系统联动，实现执行器状态监测与故障预警 |
电源与功耗参数 | 供电规格 | 双路冗余供电：+5V DC±5%（逻辑供电）、+24V DC±10%（继电器驱动供电）；逻辑供电最大电流：1.8A；继电器驱动供电最大电流：3A/组 |
功耗指标 | 典型功耗：≤12W（所有通道满载动作时）；待机功耗：≤3W；所有通道断开时功耗：≤2W |
环境与可靠性参数 | 环境适应性 | 工作温度：-10℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露，符合IEC 60068-2-30标准）；抗电磁干扰：符合IEC 61000-4-2（ESD±15kV）、IEC 61000-4-4（EFT±2kV）、IEC 61000-4-6（CS 10V/m）标准 |
可靠性指标 | 平均无故障时间（MTBF）：≥1,200,000小时；使用寿命：≥15年；支持在线热插拔（需配合Ovation热插拔机架）；具备通道级、组级故障诊断功能 |
物理参数 | 尺寸与安装 | 尺寸：160mm×105mm×28mm（长×宽×高）；安装方式：Ovation专用机架嵌入式安装（3U高度插槽）；外壳材质：铝合金（阳极氧化处理，防静电、防腐蚀）；防护等级：IP20（本体） |
三、功能特点
1. 多通道高负载驱动，控制执行精准可靠
5X00846G01采用16路独立隔离通道设计，每4通道划分为一组，组内可灵活配置共地或独立输出模式，组间及通道间均实现2500V AC高隔离，能有效阻断不同执行器回路间的信号串扰及外部干扰侵入，适配工业现场多类型执行器的集中控制场景。模块采用工业级高可靠性继电器，触点额定容量达250V AC/5A、30V DC/5A，可直接驱动调节阀、电磁阀、接触器等中高负载执行器，无需额外配置中间继电器，简化系统架构。支持常开/常闭触点灵活切换，可根据执行器控制需求（如“得电动作”或“失电动作”）通过软件配置触点输出模式，提升设备适配性。模块具备触点动作状态反馈功能，可实时监测继电器触点是否可靠吸合或释放，当出现触点粘连、熔焊等故障时，立即触发报警，确保控制指令准确执行。
2. 多重抗扰与保护，严苛工况稳定运行
模块采用全链路抗干扰与保护设计保障运行稳定性：通道间及通道与地之间的2500V AC高隔离，可有效抵御执行器启停时产生的浪涌干扰及电磁辐射，避免干扰信号侵入控制系统；电源回路集成EMI滤波器与浪涌保护器，可抵御±2kV的电快速瞬变脉冲群干扰及±15kV的静电放电干扰，确保模块在强电磁环境下稳定运行。继电器驱动回路配备过流保护与短路保护电路，当执行器回路出现短路或过载时，立即切断驱动电流，保护继电器触点及模块内部电路，同时向上位系统发送故障报警信息；具备浪涌吸收电路，可吸收执行器（如电磁阀、接触器）启停时产生的反向电动势，延长继电器使用寿命。模块采用自然散热设计，全铝制外壳配合内部散热筋结构，在60℃高温环境下所有通道满载动作时，模块核心温度可控制在70℃以内，无需额外加装风扇，降低设备噪音与维护成本。
3. 深度适配主流系统，集成部署高效便捷
作为艾默生Ovation DCS系统的原生标准模块，该模块与系统机架、控制器实现硬件级无缝兼容，接入时无需额外开发驱动或协议转换设备。通过Ovation Studio组态软件可自动识别模块型号、通道数量、分组结构及硬件版本，工程师仅需在软件中配置每组输出模式、通道触点类型（常开/常闭）、故障安全值、动作延迟时间及报警逻辑等参数，即可完成组态，整个集成过程可在25分钟内完成。模块支持分布式部署，可安装在靠近执行器的扩展机架中，通过Genius高速总线与中央控制器实时通信，控制指令传输延迟≤5ms，减少控制信号传输距离，提升控制响应速度。对于DeltaV系统用户，通过简单的固件升级及参数配置，即可实现兼容接入，提升设备复用性。模块支持在线参数修改功能，可在不中断控制流程的前提下调整动作延迟时间、故障安全值等参数，提升运维灵活性。
4. 多重冗余与智能诊断，运行可靠性极致保障
模块采用全链路可靠性设计确保连续运行：供电系统支持+5V逻辑电源与+24V继电器驱动电源的双路冗余输入，配备独立电源监测电路，当一路电源故障时，另一路可在1ms内无缝切换供电，同时向上位系统发送电源切换报警信息；总线通信支持主备双路冗余，当主总线故障时，自动切换至备用总线，确保控制指令传输不中断。具备完善的智能诊断功能，可实时监测各通道继电器触点状态、驱动电路状态、隔离电路状态、电源电压、总线通信质量及模块温度等关键参数。当检测到继电器粘连、熔焊、驱动电路故障、隔离失效、通信中断等故障时，立即通过背板总线向控制器发送报警信息，在操作站显示故障通道编号、故障类型、时间戳及故障等级，同时自动将故障通道切换至预设的故障安全值（如常开触点断开、常闭触点闭合），确保工艺安全。模块内置64MB存储空间，可缓存近300条历史故障日志及动作记录，为故障溯源与预防性维护提供数据支撑。
5. 便捷运维设计，全生命周期成本优化
模块支持在线热插拔功能（需配合Ovation专用热插拔机架），在系统正常运行的情况下即可完成模块的更换与维护，无需停机，大幅减少因设备维护导致的生产中断时间，特别适用于连续化生产的关键工业装置。模块正面配备清晰的状态指示灯，每通道对应1个动作状态灯（绿色亮表示触点吸合、灭表示触点断开、黄色闪烁表示故障），同时设有电源灯、通信灯、组故障灯及总故障灯，工程师可通过指示灯直观判断模块运行状态，快速定位基础故障。配备Mini USB本地调试接口，工程师可通过笔记本电脑直接连接模块，进行参数配置、固件升级、通道动作测试、故障日志读取及触点状态监测，无需依赖上位系统，提升运维效率。模块支持固件在线升级，通过Ovation Studio软件即可完成固件更新，无需拆卸模块，便于及时修复软件漏洞、提升模块性能。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认系统处于停机状态或热插拔允许模式（若支持热插拔）；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、变形，连接器针脚无弯曲、氧化或断裂；准备专用安装工具、固定螺丝、接线图纸及绝缘测试工具。
- 机架安装：打开Ovation系统机架面板，确认目标安装插槽（需为3U高度的DO模块专用插槽），记录插槽编号；将模块沿插槽导轨平稳推入，直至模块背板连接器与机架总线完全咬合（听到“咔嗒”声）；用专用十字螺丝将模块前端固定在机架上，扭矩控制在0.8-1.0N·m，确保模块无松动。
- 接线操作：按照接线图纸连接电源与负载线路，+5V逻辑电源、+24V驱动电源分别接入对应端子，区分正负极；根据组态配置的触点类型（常开/常闭）连接执行器负载线路，确保负载电源电压与模块触点额定电压匹配；每组线路按照共地或独立模式接线，避免不同组线路混接；负载线路采用阻燃电缆，与动力线路分开敷设，间距≥20cm，避免交叉干扰。
- 上电检查：闭合机架供电开关，观察模块电源指示灯（PWR）是否常亮（绿色），若闪烁或不亮，检查供电线路；启动系统控制器，通过Ovation Studio软件查看模块是否被正常识别，若识别失败，检查插槽地址配置或重新插拔模块。
- 功能测试：通过软件向各通道发送吸合/断开指令，观察通道状态灯是否与指令一致，同时用万用表测量触点通断状态，确认执行器动作正常；测试故障安全功能，模拟通道故障，检查模块是否自动切换至预设安全值；测试完成后，关闭机架面板，安装操作结束。
2. 组态配置流程
- 软件启动：在操作站电脑上启动Ovation Studio软件，使用管理员账号登录，进入“硬件组态”界面。
- 模块添加：在组态界面中展开目标机架节点，右键点击对应插槽，选择“添加模块”，在型号列表中选择“5X00846G01”；系统自动加载模块默认配置，包括16路通道及4组分组信息，点击“确认”完成模块添加。
- 参数配置：选中已添加的模块，进入“通道参数配置”界面；按实际需求配置每组输出模式（共地/独立）、每通道参数：①触点类型（常开/常闭）；②故障安全值（吸合/断开）；③动作延迟时间（0ms-100ms）；④报警逻辑（触点粘连报警、驱动故障报警等）；⑤负载保护阈值（过流保护值）。
- 逻辑关联：进入“控制逻辑”界面，将各通道与对应的控制回路、联锁逻辑及报警画面关联；例如，将“调节阀控制通道”与PID控制器输出、阀门故障联锁逻辑、操作站控制画面关联，实现指令下发、状态反馈及故障报警的全链路控制。
- 组态验证与下载：点击“语法检查”按钮，排查配置错误；通过“离线模拟”功能发送控制指令，测试通道动作状态、故障安全功能及逻辑关联是否正常；确认无误后保存组态文件并备份，点击“下载”按钮将组态配置下发至模块，下载完成后重启模块生效。
3. 日常操作规范
- 运行监控：每日通过操作站监控模块运行状态，重点关注电源指示灯、通信指示灯及各通道状态灯；定期查看执行器动作状态与控制指令的一致性，确认控制执行精准；记录故障报警日志，分析故障趋势，对于频繁报警的通道，及时排查执行器负载或模块故障。
- 参数修改：修改通道参数或组态逻辑时，需先备份当前组态文件；进入“在线修改”模式，调整参数后点击“应用”，并在15分钟内观察执行器动作状态，确认无异常后保存；涉及故障安全值、联锁逻辑等关键参数的修改，需在生产低负荷时段进行，并安排专人现场监护。
- 故障排查：当模块触发报警时，先通过模块正面指示灯初步定位故障范围（总故障、组故障或单通道故障），再进入Ovation Studio“故障诊断”界面查看详细信息；通过“强制输出”功能测试通道动作状态，区分是模块故障还是执行器负载故障（如短路、卡涩）。
- 定期维护：每月清理机架及模块表面粉尘，保持通风良好，避免粉尘堆积影响散热；每季度检查接线端子紧固性，重新紧固松动接线，测量触点绝缘电阻（应≥100MΩ）；每半年通过软件对模块进行一次全通道动作测试，验证触点动作可靠性及故障安全功能；每年对继电器触点进行一次专项检查，对于动作次数达8万次以上的通道，提前更换模块或继电器。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源指示灯不亮，模块未被识别 | 1. 供电线路松动、断线或电压异常；2. 模块与机架总线接触不良；3. 插槽故障；4. 模块内部电源电路损坏 | 1. 断电后用万用表测量+5V、+24V供电电压是否在额定范围内；2. 佩戴防静电手环重新插拔模块，确保连接器完全咬合；3. 将模块更换至备用插槽测试，排查插槽故障；4. 更换备用模块，确认是否为原模块故障 | 测量电压时需断电操作，避免短路；插拔模块必须佩戴防静电手环；更换插槽后需重新配置模块地址 |
单通道无输出，执行器不动作 | 1. 负载线路松动、断线或执行器故障；2. 继电器触点粘连或熔焊；3. 通道驱动电路损坏；4. 组态参数错误（如触点类型配置错误） | 1. 断电检查负载线路，重新紧固并测试执行器是否正常（直接通断电测试）；2. 用万用表测量模块触点通断状态，若与指令不符则为触点故障；3. 通过软件强制输出，观察状态灯与触点状态是否一致，不一致则为驱动电路故障；4. 核对通道组态参数，确认触点类型、故障安全值等配置正确 | 测试执行器需断电操作；测量触点状态需断开负载；通道故障需整体更换模块，禁止拆解维修 |
通道输出异常，触点粘连或无法吸合 | 1. 继电器触点磨损、粘连或熔焊；2. 执行器负载过载或短路，导致触点损坏；3. 驱动电路供电异常；4. 模块固件异常 | 1. 断开负载线路，用万用表测量触点通断状态，确认是否粘连；2. 检查执行器负载是否过载，测量负载电阻，更换故障执行器；3. 测量+24V驱动电源电压是否正常；4. 升级模块固件至最新版本，重启模块测试 | 排查负载时需断电；更换执行器需选用同规格产品；固件升级前需备份组态文件 |
通信指示灯闪烁，控制指令传输中断 | 1. 背板总线连接器松动或总线故障；2. 模块通信参数错误；3. 控制器故障或负载过高；4. 总线终端电阻异常 | 1. 断电检查机架总线连接器，重新插拔并紧固；2. 核对模块通信地址、波特率等参数与系统配置一致；3. 重启控制器与模块，观察通信恢复情况；4. 测量总线终端电阻（标准120Ω），更换故障终端电阻 | 修改通信参数需离线操作；重启控制器前需备份运行数据；总线故障需由专业工程师排查 |
