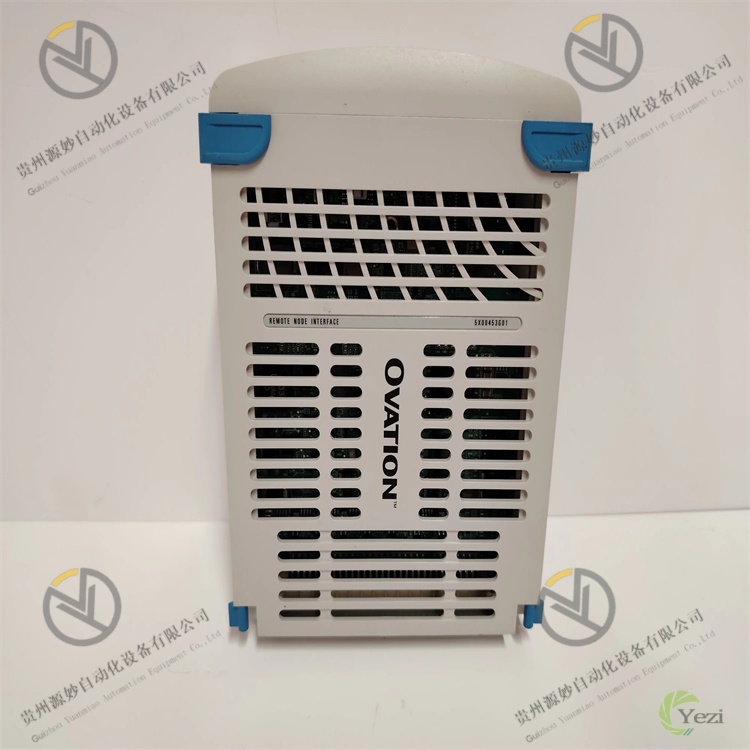

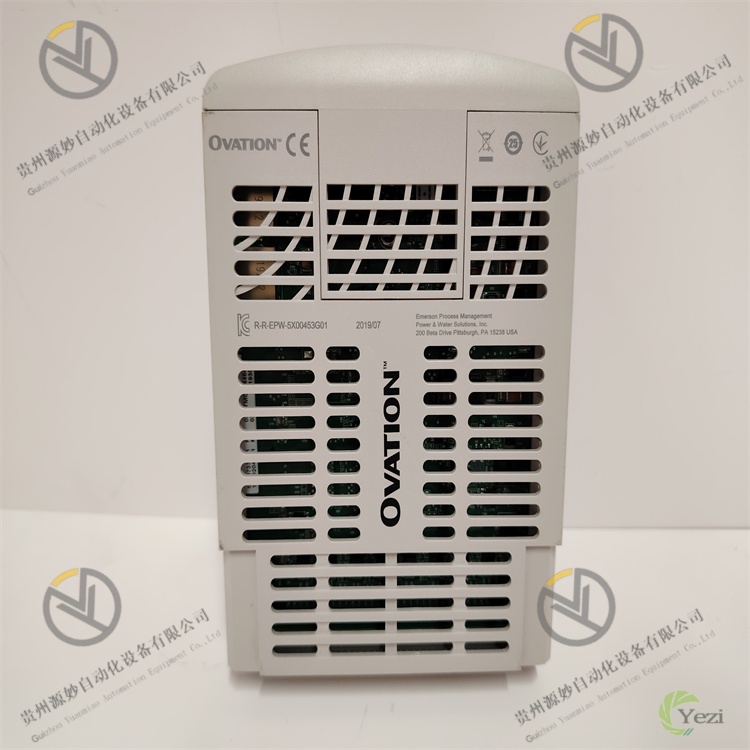

EMERSON 5X00453G01
一、概述
EMERSON 5X00453G01为一款面向电力、石油化工、冶金等关键工业领域的高精度模拟量输入（AI）模块，核心适配艾默生Ovation DCS系统，部分兼容DeltaV系统高端机型，定位为“工业现场多类型模拟量信号精准采集与预处理核心单元”。该模块作为控制系统前端信号采集的关键组件，专门用于采集现场传感器输出的连续模拟量信号，涵盖温度、压力、液位、流量、振动等关键工艺参数，通过内部高精度信号调理与转换，将模拟信号转化为数字信号后经系统背板总线传输至控制器，为工艺参数闭环控制、设备状态监测、故障预警及生产优化提供高可靠性的基础数据支撑。
该模块属于Ovation系统的高端模拟量采集备件，采用工业级高精度信号处理芯片、多重隔离防护及智能校准机制，可在-10℃-60℃宽温范围、强电磁干扰、高湿度等严苛工况下长期稳定运行，满足电力行业NERC CIP、化工行业IEC 61508等严苛标准对控制设备的可靠性与精度要求。其核心优势体现在多类型信号兼容、采集精度高、抗干扰性能强、系统兼容性优及运维便捷性高等方面，是保障大型工业装置工艺参数精准调控、安全稳定运行的关键基础设备。
二、技术参数
参数类别 | 规格参数 | 说明 |
|---|
模拟量输入参数 | 通道数量 | 8路独立隔离输入通道，支持单端或差分输入模式切换（每2通道一组切换） |
信号类型 | 兼容4-20mA DC、0-20mA DC、1-5V DC、0-10V DC模拟信号；支持热电偶（K/J/T/E/S/R/B型）、热电阻（Pt100、Cu50）温度信号 |
采集精度 | 电流/电压信号：±0.02% FS；热电偶信号：±0.1℃（0℃-500℃）、±0.2℃（-200℃-0℃或500℃-1300℃）；热电阻信号：±0.05℃（0℃-200℃） |
采样性能 | 采样速率：100Hz/通道（可配置，5Hz-100Hz可调）；分辨率：24位；输入阻抗：电压信号≥10MΩ，电流信号≤25Ω |
隔离性能 | 通道间隔离电压：2500V AC（rms），持续1分钟；通道与地隔离电压：2500V AC（rms），持续1分钟；隔离电阻：≥100MΩ（500V DC时） |
通信与系统兼容参数 | 总线协议 | 兼容Ovation系统专用高速背板总线（Genius Bus），总线速率1Mbps；支持总线冗余配置，故障切换时间≤10ms；可选配PROFIBUS-DP扩展协议模块 |
通信接口 | 1个Ovation系统标准背板连接器（64针）；1个Mini USB 2.0调试接口（用于本地参数配置、校准及故障排查） |
系统兼容 | 适配Ovation DCS系统V3.0及以上版本；兼容DeltaV系统V14及以上版本；支持与艾默生AMS设备管理系统联动，实现资产健康监测与远程校准 |
电源与功耗参数 | 供电规格 | 双路冗余供电：+5V DC±5%（逻辑供电）、+24V DC±10%（信号供电/热电偶冷端补偿供电）；逻辑供电最大电流：2.0A；信号供电最大电流：1.5A |
功耗指标 | 典型功耗：≤15W（所有通道满载运行，含冷端补偿）；待机功耗：≤3W；无信号输入时功耗：≤2.2W |
环境与可靠性参数 | 环境适应性 | 工作温度：-10℃-60℃；存储温度：-40℃-85℃；相对湿度：5%-95%（无凝露，符合IEC 60068-2-30标准）；抗电磁干扰：符合IEC 61000-4-2（ESD±15kV）、IEC 61000-4-4（EFT±2kV）、IEC 61000-4-6（CS 10V/m）标准 |
可靠性指标 | 平均无故障时间（MTBF）：≥1,000,000小时；使用寿命：≥15年；支持在线热插拔（需配合Ovation热插拔机架）；具备通道级故障诊断与自校准功能 |
物理参数 | 尺寸与安装 | 尺寸：160mm×110mm×30mm（长×宽×高）；安装方式：Ovation专用机架嵌入式安装（3U高度插槽）；外壳材质：铝合金（阳极氧化处理，防静电、防腐蚀）；防护等级：IP20（本体） |
三、功能特点
1. 多类型信号兼容，采集精度行业领先
5X00453G01采用8路独立隔离通道设计，每2通道可灵活切换单端或差分输入模式，兼容电流、电压、热电偶、热电阻等多种类型模拟量信号，无需更换专用模块即可实现不同工艺参数的集中采集，大幅简化系统架构。模块采用24位高精度ADC芯片配合工业级信号调理电路，电流/电压信号采集精度达±0.02% FS，热电偶信号在常规温度范围（0℃-500℃）内精度达±0.1℃，热电阻信号在0℃-200℃范围内精度达±0.05℃，可精准捕捉工艺参数的微小变化，如化工反应釜温度±0.1℃的波动、电厂蒸汽压力0.01MPa的变化等。针对热电偶信号，模块内置高精度冷端补偿电路，补偿精度达±0.05℃，有效消除环境温度变化对热电偶测量精度的影响；针对热电阻信号，支持三线制接线方式，减少导线电阻带来的测量误差。
2. 多重抗扰设计，复杂工况稳定采集
模块采用全链路抗干扰设计保障信号采集稳定性：通道间及通道与地之间均实现2500V AC高隔离，能有效阻断不同回路间的信号串扰及外部干扰侵入，适配工业现场多设备、多回路信号的集中采集场景。信号输入回路集成EMC滤波组件，包括差模滤波与共模滤波，可有效抑制电网波动、变频器干扰等带来的噪声信号，滤波等级可通过软件配置（低/中/高三级），适配不同干扰强度的工况环境。电源回路采用独立的EMI滤波器与浪涌保护器，可抵御±2kV的电快速瞬变脉冲群干扰及±15kV的静电放电干扰，确保模块在强电磁环境下稳定运行。差分输入模式下，模块通过采集两个输入端子的电位差进行信号转换，可进一步抵消共模干扰，特别适用于长距离信号传输场景（传输距离可达1000米），减少线路损耗与干扰带来的误差。
3. 深度适配主流系统，集成部署高效便捷
作为艾默生Ovation DCS系统的原生标准模块，该模块与系统机架、控制器实现硬件级无缝兼容，接入时无需额外开发驱动或协议转换设备。通过Ovation Studio组态软件可自动识别模块型号、通道数量及硬件版本，工程师仅需在软件中配置各通道信号类型、输入模式、量程范围、滤波等级、校准参数及报警逻辑等，即可完成组态，整个集成过程可在30分钟内完成。模块支持分布式部署，可安装在靠近传感器的扩展机架中，通过Genius高速总线与中央控制器实时通信，传输延迟≤5ms，减少信号传输距离，降低线路损耗与干扰风险。对于DeltaV系统用户，通过简单的固件升级及参数配置，即可实现兼容接入，提升设备复用性。模块支持在线参数修改功能，可在不中断采集流程的前提下调整滤波等级、采样速率等参数，提升运维灵活性。
4. 智能诊断与校准，运维成本大幅降低
模块具备完善的智能诊断功能，可实时监测各通道信号完整性、ADC转换状态、隔离电路状态、冷端补偿电路状态、电源电压及模块温度等关键参数。当检测到信号超量程、短路、开路、隔离失效、校准异常等故障时，立即通过背板总线向控制器发送报警信息，在操作站显示故障通道编号、故障类型、时间戳及故障等级，同时自动将故障通道隔离，不影响其他通道正常采集。模块内置智能自校准功能，支持手动校准与自动校准两种模式：手动校准可通过软件或Mini USB调试接口输入标准信号完成；自动校准可设置校准周期（如每月/每季度），模块在预设时间自动完成内部校准，无需人工干预。模块内置64MB存储空间，可缓存近300条历史故障日志及校准记录，为故障溯源与预防性维护提供数据支撑。
5. 便捷运维设计，全生命周期成本优化
模块支持在线热插拔功能（需配合Ovation专用热插拔机架），在系统正常运行的情况下即可完成模块的更换与维护，无需停机，大幅减少因设备维护导致的生产中断时间，特别适用于连续化生产的关键工业装置。模块正面配备清晰的状态指示灯，每通道对应1个运行状态灯（绿色亮表示正常采集、黄色闪烁表示信号超量程、红色亮表示通道故障），同时设有电源灯、通信灯及校准灯，工程师可通过指示灯直观判断模块运行状态，快速定位基础故障。配备Mini USB本地调试接口，工程师可通过笔记本电脑直接连接模块，进行参数配置、固件升级、通道测试、校准及故障日志读取，无需依赖上位系统，提升运维效率。模块支持固件在线升级，通过Ovation Studio软件即可完成固件更新，无需拆卸模块，便于及时修复软件漏洞、提升模块性能。
四、操作指南
1. 安装操作步骤
- 安装前准备：确认系统处于停机状态或热插拔允许模式（若支持热插拔）；佩戴防静电手环，避免静电损坏模块；检查模块外观无破损、变形，连接器针脚无弯曲、氧化或断裂；准备专用安装工具、固定螺丝、接线图纸及标准校准仪器。
- 机架安装：打开Ovation系统机架面板，确认目标安装插槽（需为3U高度的AI模块专用插槽），记录插槽编号；将模块沿插槽导轨平稳推入，直至模块背板连接器与机架总线完全咬合（听到“咔嗒”声）；用专用十字螺丝将模块前端固定在机架上，扭矩控制在0.8-1.0N·m，确保模块无松动。
- 接线操作：按照接线图纸连接电源与信号线路，+5V逻辑电源、+24V信号电源分别接入对应端子，区分正负极；根据信号类型选择接线方式（电流信号串联、电压信号并联、热电偶两线制/四线制、热电阻三线制），差分输入模式需正确连接正负极；信号线路采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω）；模拟量与数字量线路分开敷设，间距≥20cm，避免交叉干扰。
- 上电检查：闭合机架供电开关，观察模块电源指示灯（PWR）是否常亮（绿色），若闪烁或不亮，检查供电线路；启动系统控制器，通过Ovation Studio软件查看模块是否被正常识别，若识别失败，检查插槽地址配置或重新插拔模块。
- 校准与测试：对各通道进行校准（首次安装必须校准），通过软件或调试接口输入标准信号，确认采集值与标准值一致；逐一接入现场传感器信号，观察通道状态灯及软件显示值，确认采集正常；测试不同滤波等级下的信号稳定性，选择适配的滤波参数；测试完成后，关闭机架面板，安装操作结束。
2. 组态配置流程
- 软件启动：在操作站电脑上启动Ovation Studio软件，使用管理员账号登录，进入“硬件组态”界面。
- 模块添加：在组态界面中展开目标机架节点，右键点击对应插槽，选择“添加模块”，在型号列表中选择“5X00453G01”；系统自动加载模块默认配置，包括8路通道信息，点击“确认”完成模块添加。
- 参数配置：选中已添加的模块，进入“通道参数配置”界面；按实际需求配置各通道参数：①信号类型（如4-20mA、Pt100、K型热电偶）；②输入模式（单端/差分）；③量程范围（如0-10MPa、0-500℃）；④滤波等级（低/中/高）；⑤采样速率（5Hz-100Hz）；⑥冷端补偿方式（内置/外部）；⑦报警阈值（高报、低报、高高报、低低报）。
- 校准配置：进入“校准配置”界面，设置校准模式（手动/自动）、自动校准周期、校准偏差阈值等参数；若选择手动校准，可在此界面输入标准信号值完成校准操作。
- 逻辑关联：进入“控制逻辑”界面，将各通道信号与对应的控制回路（如PID回路）、显示画面、历史数据记录及报警逻辑关联；例如，将“反应釜温度信号”与温度PID控制器、操作站温度显示画面、历史趋势记录及超温联锁逻辑关联。
- 组态验证与下载：点击“语法检查”按钮，排查配置错误；通过“离线模拟”功能输入标准信号，测试采集精度与逻辑关联是否正常；确认无误后保存组态文件并备份，点击“下载”按钮将组态配置下发至模块，下载完成后重启模块生效。
3. 日常操作规范
- 运行监控：每日通过操作站监控模块运行状态，重点关注电源指示灯、通信指示灯及各通道状态灯；定期查看关键工艺参数的采集值与历史趋势，对比现场便携式仪表测量值，确认采集精度符合要求；记录故障报警日志，分析故障趋势。
- 参数修改：修改通道参数或组态逻辑时，需先备份当前组态文件；进入“在线修改”模式，调整参数后点击“应用”，并在30分钟内观察系统运行状态及采集精度，确认无异常后保存；涉及量程、校准参数等关键设置的修改，需重新进行校准测试。
- 校准维护：每月对关键通道（如反应釜温度、蒸汽压力）进行一次手动校准抽查；每季度按照预设周期执行自动校准，并查看校准报告；每年对所有通道进行一次全面手动校准，使用经计量合格的标准信号发生器，校准记录需存档备案。
- 定期检查：每周清理机架及模块表面粉尘，保持通风良好，避免粉尘堆积影响散热；每季度检查接线端子紧固性，重新紧固松动接线，检查屏蔽层接地情况；每半年检查模块散热情况，确保散热通道无堵塞，测试模块运行温度（正常应≤70℃）。
4. 常见故障处理操作
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源指示灯不亮，模块未被识别 | 1. 供电线路松动、断线或电压异常；2. 模块与机架总线接触不良；3. 插槽故障；4. 模块内部电源电路损坏 | 1. 断电后用万用表测量+5V、+24V供电电压是否在额定范围内；2. 佩戴防静电手环重新插拔模块，确保连接器完全咬合；3. 将模块更换至备用插槽测试，排查插槽故障；4. 更换备用模块，确认是否为原模块故障 | 测量电压时需断电操作，避免短路；插拔模块必须佩戴防静电手环；更换插槽后需重新配置模块地址 |
单通道采集值偏差大或波动剧烈 | 1. 传感器故障、接线松动或断线；2. 通道未校准或校准参数失效；3. 滤波等级配置不当；4. 外部干扰过大或接线方式错误 | 1. 断电检查接线，重新紧固并测量传感器输出信号是否正常；2. 对该通道执行手动校准，输入标准信号确认采集精度；3. 调整通道滤波等级（如从低等级调至中等级），观察信号稳定性；4. 检查接线方式是否正确（如热电阻是否为三线制），将单端输入改为差分输入，增加屏蔽措施 | 接线调整需断电；校准需使用经计量合格的标准仪器；滤波等级过高可能影响信号响应速度 |
热电偶通道采集值偏差大 | 1. 冷端补偿电路故障；2. 热电偶接线错误或损坏；3. 环境温度变化剧烈；4. 校准参数失效 | 1. 检查模块周围环境温度是否稳定，避免靠近发热设备；2. 断电检查热电偶接线，确认正负极正确，更换热电偶测试；3. 进入软件查看冷端补偿值，若异常则重启模块或执行冷端补偿校准；4. 对该通道执行手动校准，确认采集精度 | 热电偶接线需区分正负极，避免接反；冷端补偿校准需在环境温度稳定时进行；更换热电偶需选用同型号产品 |
通信指示灯闪烁，数据传输中断或延迟 | 1. 背板总线连接器松动或总线故障；2. 模块通信参数错误；3. 控制器故障或负载过高；4. 总线终端电阻异常 | 1. 断电检查机架总线连接器，重新插拔并紧固；2. 核对模块通信地址、波特率等参数与系统配置一致；3. 重启控制器与模块，观察通信恢复情况；4. 测量总线终端电阻（标准120Ω），更换故障终端电阻 | 修改通信参数需离线操作；重启控制器前需备份运行数据；总线故障需由专业工程师排查 |
