GE 469-P1-HI-A20-E
一、产品概述
GE 469-P1-HI-A20-E 是一款高性能电动机保护继电器，在工业电气系统中，专门用于对各类电动机进行全面的保护、监测与控制，是保障电动机安全稳定运行的关键设备。
从硬件构造来看，该继电器搭载了先进的微处理器芯片，具备高速数据处理能力，能够实时采集电动机运行过程中的多种电气参数，并通过内部精准的算法进行分析和判断，迅速响应各类异常情况。其内部电路采用了高精度的采样元件和隔离技术，确保参数采集的准确性和可靠性，有效抵御工业现场的电磁干扰，即使在复杂的电气环境中也能稳定工作。存储模块配备了一定容量的非易失性存储器，可存储电动机的保护参数、故障记录、运行日志等重要数据，在断电后数据不会丢失，便于后期的故障分析和系统维护。
在结构设计上，继电器采用了紧凑的模块化设计，外壳选用高强度的工业级材料制造，具有良好的抗振动、抗冲击性能，能够适应工业现场的机械环境。同时，外壳设计考虑了散热需求，通过合理的散热结构，可及时散发继电器运行过程中产生的热量，保证其在长时间工作时的温度稳定性。此外，其标准化的安装尺寸便于在各类电气控制柜内安装，节省安装空间，提高系统布局的灵活性。
二、性能参数
（一）电气特性
- 电源规格：继电器的工作电源通常为 AC/DC 110-240V，这种宽范围的电源输入使其能够适应不同地区和场合的电源环境，增强了产品的通用性。电源输入具有一定的抗波动能力，在 ±15% 的电压波动范围内可稳定工作，确保在电源电压出现小幅波动时，继电器仍能正常运行。
- 测量范围：在电流测量方面，可支持多种额定电流输入，通过外接电流互感器，能够测量的电流范围广泛，通常可覆盖 0-5000A，满足不同功率电动机的电流监测需求，测量精度可达 ±0.5%，确保对电动机电流的精准监测。电压测量范围通常为 0-600V AC，可对电动机的相电压、线电压等进行准确测量，测量精度同样可达较高水平。
- 动作时间：对于各类保护功能，继电器具有快速的动作响应时间。例如，在过电流保护时，动作时间可根据设定的阈值在数十毫秒至数秒内灵活调整，能够迅速切断故障电路，避免电动机因故障而遭受损坏。
（二）接口特性

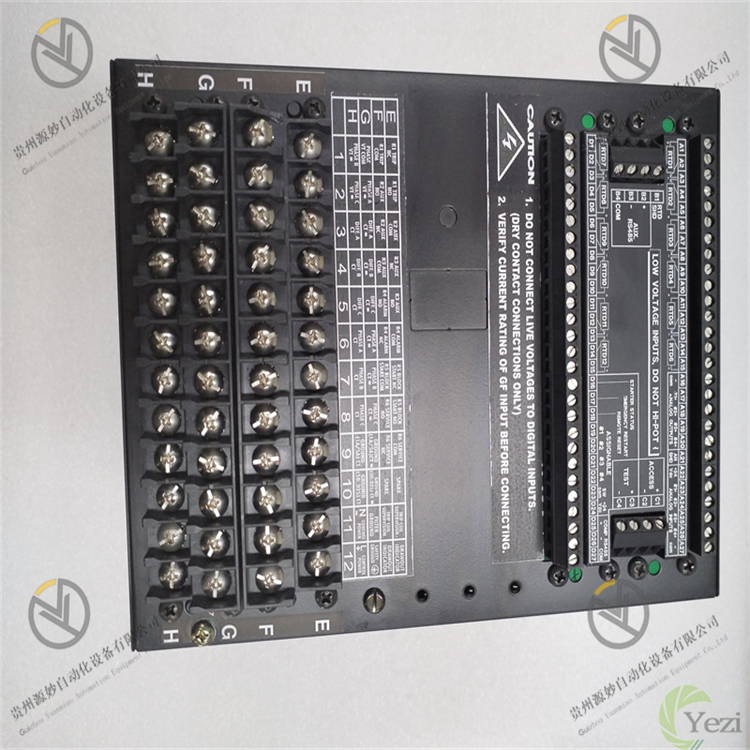

- 输入接口：配备多个电流输入接口和电压输入接口，用于连接电流互感器和电压互感器，以采集电动机的电流和电压信号。接口采用标准的端子连接方式，接线牢固可靠，且引脚定义清晰，便于安装人员进行接线操作。此外，还设有数字量输入接口，可接收外部的控制信号，如电动机的启动、停止指令等。
- 输出接口：设有多个继电器输出接口，可用于控制外部的断路器、接触器等设备，在电动机出现故障时，能够发出跳闸信号，切断电动机的电源。同时，还具备数字量输出接口，可用于驱动外部指示灯、报警器等，指示电动机的运行状态或故障情况。
- 通信接口：配备 RS-485 通信接口，支持 Modbus 等工业通信协议，可与上位机、PLC 或其他控制系统进行数据通信。通过通信接口，能够上传电动机的运行参数、故障信息等数据，同时接收来自控制系统的控制指令和参数配置，实现电动机的远程监控和管理，通信速率可达 9600bps 等多种可选速率，确保数据传输的及时性和准确性。
（三）环境适应性
- 工作温度：继电器的工作温度范围为 - 20°C 至 70°C，能够适应工业生产现场较为广泛的温度变化。在高温环境下，通过良好的散热设计，可保持稳定工作；在低温环境中，内部电路也能正常启动和运行，确保对电动机的保护不会因温度变化而受到影响。
- 存储温度：在存储状态下，可承受 - 40°C 至 85°C 的极端温度，能够满足产品在运输、仓储等环节中的温度要求，保证继电器在长期存储后仍能正常使用。
- 抗电磁干扰：符合工业级电磁兼容标准，具备较强的抗电磁干扰能力。通过内部的电磁屏蔽和滤波电路，能够有效抵御工业现场的电磁干扰信号，如电机、变频器等设备产生的干扰，防止继电器出现误动作，确保保护功能的可靠性。
三、功能特性
（一）全面的电动机保护功能
GE 469-P1-HI-A20-E 继电器具备丰富的电动机保护功能，能够对电动机在运行过程中可能出现的多种故障进行有效保护。包括过电流保护，可根据电动机的额定电流设定不同的动作阈值，在电动机出现过载、短路等情况时及时动作；过电压、欠电压保护，当电源电压超出或低于设定范围时，发出保护信号，防止电动机因电压异常而损坏；过热保护，通过监测电动机的绕组温度或根据电流计算出的等效温度，在温度过高时切断电源，避免电动机过热烧毁；此外，还具备堵转保护、断相保护、接地故障保护等功能，全方位保障电动机的安全运行。
（二）精准的参数监测与显示功能

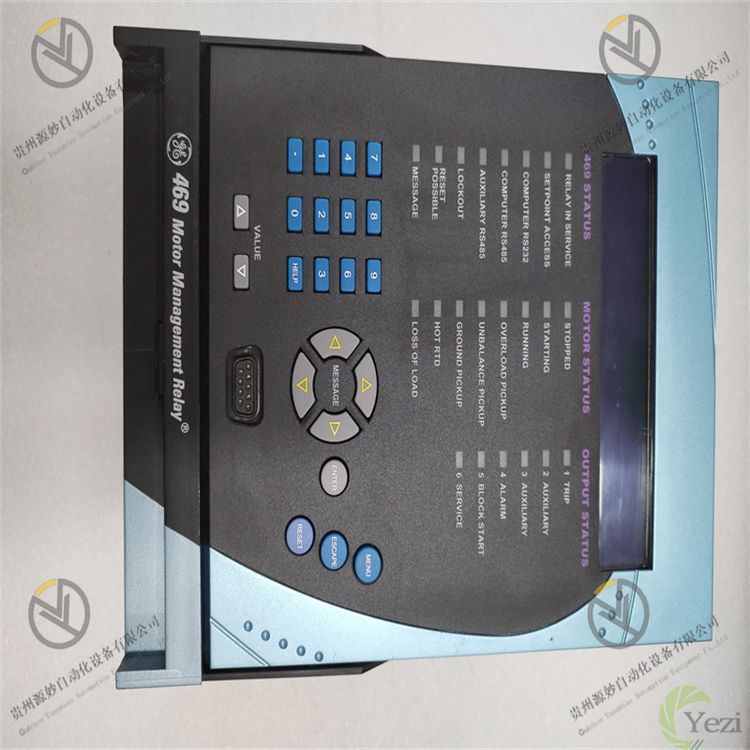

继电器能够实时监测电动机的多项运行参数，如三相电流、三相电压、功率、功率因数、频率等，并通过内置的显示屏清晰直观地显示这些参数。操作人员可通过显示屏随时了解电动机的运行状态，便于及时发现潜在问题。同时，显示屏还可显示故障信息、保护动作记录等内容，为故障诊断和分析提供便利。
（三）灵活的参数设置与编程功能
支持通过前面板的按键或上位机软件进行参数设置和编程。用户可根据电动机的类型、额定参数、负载特性等，灵活设置各类保护参数的阈值、动作时间等，以适应不同电动机的保护需求。同时，还可对继电器的通信参数、输出方式等进行配置，使其能够与不同的控制系统无缝对接，提高系统的兼容性和灵活性。
（四）可靠的故障记录与分析功能
继电器能够自动记录电动机发生的故障信息，包括故障类型、故障发生时间、故障时的电流、电压等参数，可存储多条故障记录。这些故障记录为技术人员分析故障原因、制定维修方案提供了重要依据，有助于快速排除故障，缩短电动机的停机时间，提高生产效率。
四、应用场景
（一）工业生产车间
在工业生产车间中，各类电动机被广泛应用于传送带、机床、泵类等设备。GE 469-P1-HI-A20-E 继电器可对这些电动机进行有效的保护和监测，当电动机出现过载、短路、断相等故障时，能够迅速动作，切断电源，防止电动机损坏，保障生产的连续性和安全性。
（二）电力行业
在电力行业中，电动机用于各类辅助设备，如风机、水泵、压缩机等。这些设备的稳定运行对电力系统的安全至关重要。该继电器能够实时监测电动机的运行状态，提供全面的保护功能，确保辅助设备的可靠运行，从而保障电力系统的稳定供电。
（三）冶金行业
冶金生产过程中，大量使用大功率电动机驱动轧机、卷取机等设备。这些电动机工作环境恶劣，负载波动大，对保护设备的要求较高。GE 469-P1-HI-A20-E 继电器能够适应冶金车间的恶劣环境，精准监测电动机的运行参数，在出现故障时快速响应，保护电动机免受损坏，保证冶金生产的顺利进行。
（四）建筑楼宇
在建筑楼宇中，电动机用于空调系统、给排水系统等设备。该继电器可对这些电动机进行保护和控制，确保其安全稳定运行，保障楼宇内的正常生活和工作秩序。同时，通过通信功能，可将电动机的运行状态上传至楼宇管理系统，实现集中监控和管理。
