GE VMIACC-5595-208 350-805595-208J

在某大型联合循环电厂的 120MW 汽轮发电机组中，VMIACC-5595-208 模块将 3 块 3500/64M 振动监测模块的 12 路轴承振动数据，通过以太网协议同步传输至西门子 S7-1500 PLC 与 Wonderware SCADA 系统，传输延迟≤200ms，实现振动数据与机组运行参数（如蒸汽压力、转速）的联动分析，当振动值超预警时，SCADA 系统自动弹窗显示关联参数，辅助运维人员快速定位故障诱因（如蒸汽压力波动导致的振动异常）；在某石化厂的离心式压缩机集群监测项目中，8 台 VMIACC-5595-208 模块将 32 路压缩机振动数据通过 Modbus TCP 协议接入罗克韦尔 FactoryTalk DCS，实现分散在 4 个车间的压缩机振动数据集中监控，减少现场数据采集设备部署成本 30%；在某钢铁厂的高炉风机系统中，该模块在 - 10℃~65℃的高温粉尘环境下稳定运行，将 2 路风机轴承振动数据与 1 路轴位移数据转换为 4-20mA 模拟信号输出至本地 PLC，同时通过 RS485 协议上传至远程诊断平台，实现 “本地控制 + 远程诊断” 双重保障，平均无故障时间（MTBF）≥200,000 小时。

GE VMIACC-5595-208 采用工业级紧凑型架构，尺寸为 140mm×100mm×35mm，适配 BENTLY 3500 系列标准 3U 机架（兼容 10 槽 / 16 槽机架），支持与 3500 系列监测模块、电源模块（3500/15）无缝拼接，单机架最大可扩展 8 块接口模块；核心采用 “多协议转换芯片 + 双端口隔离电路” 设计，支持 4 路差分模拟信号输入（适配 3500/64M 等模块的模拟输出）、2 路 RS485 通信接口、1 路以太网接口，可同时实现模拟信号转换与数字信号传输；外壳采用 UL94 V-0 级阻燃 ABS 材质，内置金属屏蔽层，防护等级达 IP20，强化工业现场电磁干扰与粉尘防护；工作温度范围 - 20℃~70℃，相对湿度 5%~95%（无冷凝），存储温度 - 40℃~85℃；内部采用 “电源 - 信号双隔离” 设计，模拟输入通道与背板总线隔离电压≥1kVrms，数字通信端口 ESD 防护 ±8kV（空气放电），有效抵御高压变频器、大型电机产生的电磁干扰；兼容 BENTLY 3500 Rack Configuration Software 与 GE Proficy Machine Edition 配置软件，支持图形化参数设置与固件在线升级，降低系统集成难度。

• 双模式数据传输：既支持 4-20mA 模拟信号输出（适配传统 PLC/DCS 的模拟量输入模块），又支持以太网 / RS485 数字通信（适配现代智能化控制系统）。在某老旧电厂改造项目中，该模块将 3500/64M 的振动数据转换为 4-20mA 信号接入原有西门子 S7-300 PLC，同时通过以太网将数据上传至新部署的 GE Proficy SCADA 系统，实现 “旧系统兼容 + 新系统扩展” 的平滑过渡；

• 多协议自适应：以太网端口支持 Modbus TCP 与 BENTLY 3500 私有协议自动识别，当连接 3500 机架时，自动切换为私有协议读取原始振动数据（如时域波形、频域谱图）；当连接外部 DCS 时，自动切换为 Modbus TCP 协议传输标准化数据（如振动有效值、报警状态）。在某石化厂的压缩机监测系统中，模块同时为本地横河 DCS（Modbus TCP）与远程诊断平台（3500 私有协议）提供数据，无需额外配置硬件；

• 数据格式自定义：通过配置软件可自定义数字通信的数据帧结构，选择需传输的参数（如振动值、报警状态、传感器健康状态），并设置数据更新周期（100ms-10s）。在风机集群监测中，针对关键风机设置 100ms 更新周期，普通风机设置 5s 更新周期，既保证关键设备的实时性，又降低网络带宽占用。

• 双重隔离防护：模拟输入通道与背板总线采用光耦隔离（隔离电压≥1kVrms），数字通信端口采用磁耦隔离，有效阻断地环流与电磁干扰。在钢铁厂的轧机传动系统中，周边存在 10kV 高压变频器，模块采集的振动数据信噪比≥55dB，无虚假数据传输；

• 宽温与防尘设计：-20℃~70℃的工作温度范围，采用工业级元器件（如电容耐温 - 55℃~125℃），在北方冬季户外控制柜（-15℃）中，模块启动正常，数据传输无延迟；IP20 防护等级与内置防尘网，在水泥厂的粉尘环境中，连续运行 18 个月无粉尘进入内部电路；

• 故障自恢复：内置看门狗定时器（超时时间 1-60s 可调），当模块因电磁干扰出现程序异常时，自动重启恢复正常运行，重启时间≤1s；同时支持通信断连自动重连，当以太网断开后，模块每 100ms 尝试重连，重连成功后自动恢复数据传输，确保数据不丢失。

• 图形化配置界面：3500 Rack Configuration Software 提供直观的参数配置界面，可通过拖拽方式关联输入通道与输出信号，设置报警阈值与通信参数，配置完成后自动生成测试报告（含通道校准曲线、通信链路检测结果），新手运维人员可在 30 分钟内完成单模块配置；

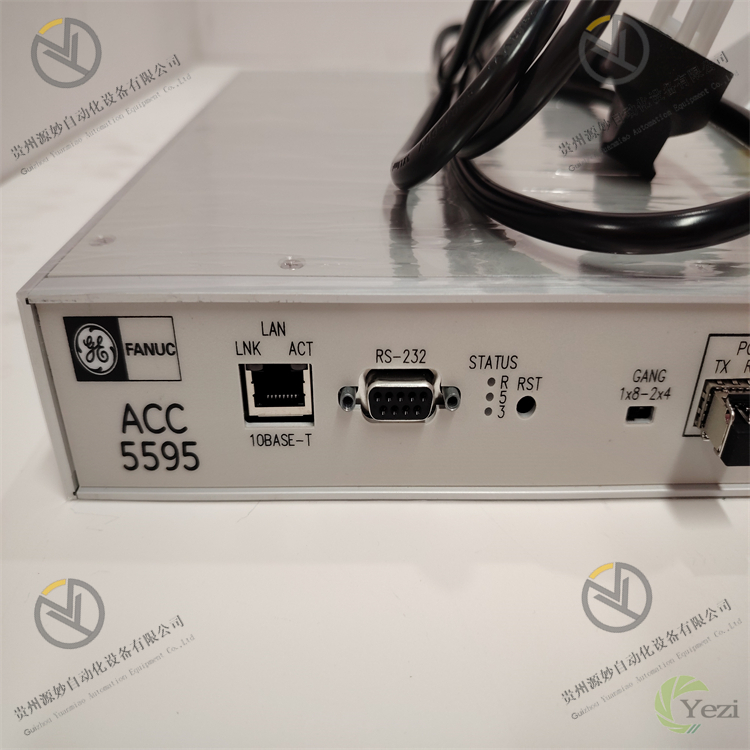

• 在线诊断与状态监测：模块面板配备 4 组 LED 指示灯（电源：绿色，通信：绿色 / 闪烁，输入：绿色，故障：红色），运维人员无需连接软件即可判断运行状态（如通信灯闪烁表示数据传输正常，故障灯常亮表示通道故障）；通过配置软件可查看实时输入输出数据、通信错误计数、模块温度等状态信息，快速定位故障点（如通信错误计数增长表示网络链路异常）；

• 固件在线升级：支持通过以太网端口在线升级模块固件，无需拆卸硬件，升级过程中保持数据缓存（升级中断不丢失未传输数据）。在某电厂的系统升级中，运维人员通过远程方式完成 12 台模块的固件升级，耗时仅 2 小时，避免了现场停机操作。

• 多模块并行扩展：单 3500 机架可安装 8 块 VMIACC-5595-208 模块，通过机架背板总线实现数据同步，支持 32 路振动数据集中传输。在某化工园区的泵群监测项目中，4 块模块集中安装在中央控制室的 3500 机架中，接收分布在 8 个车间的 32 路泵轴承振动数据，减少现场布线成本 60%；

• 数据汇聚与转发：支持模块间的数据转发功能，某一模块可接收其他模块的振动数据，汇总后通过以太网统一上传至 DCS 系统。在某海上平台的发电机监测中，2 块模块分别安装在两个发电机舱，通过 RS485 实现数据汇聚，再由 1 块模块将汇总数据上传至平台中控系统，降低海上平台的通信链路部署难度；
• 分级权限管理：配置软件支持分级权限设置（管理员、操作员、查看员），管理员可修改所有参数，操作员仅可修改报警阈值，查看员仅可查看数据，确保系统配置的安全性。在大型电厂中，通过权限管理实现运维班组与管理部门的职责分离，避免误操作导致的系统故障。
