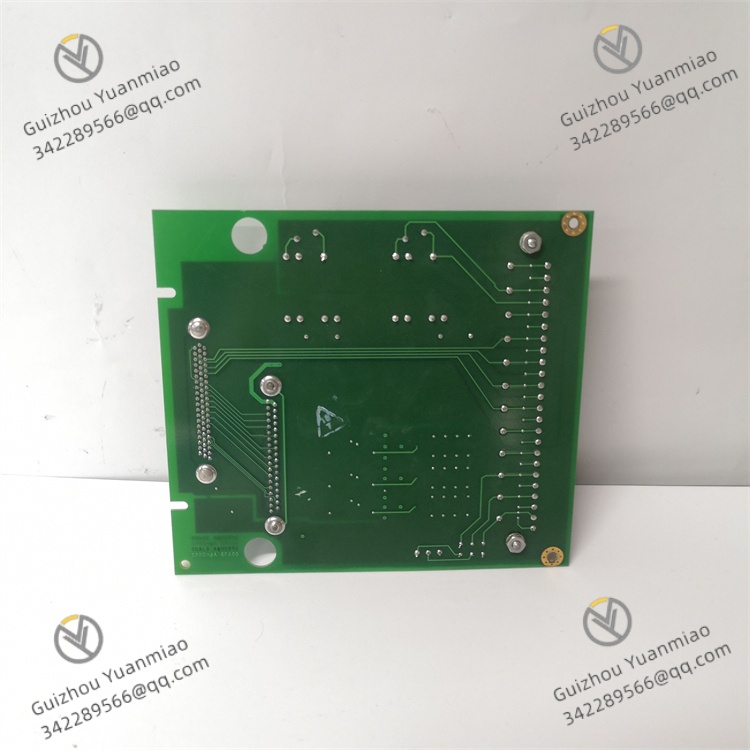

GE IS200SPROH1AAB 是工业自动化 “复杂逻辑控制 + 多参数协同调节” 场景研发的过程控制与逻辑运算模块，隶属于 GE 1900 系列核心产品线，定位高于基础款模拟量采集模块，主打 “逻辑运算深度强化 + 多系统协同控制” 能力。该模块核心职能是实现工业现场模拟量参数采集、复杂逻辑运算（如联锁控制、时序控制）、多执行器联动调节的一体化处理，承担 “信号处理中枢 + 逻辑决策核心” 双重角色，广泛应用于火电机组锅炉燃烧系统控制、石油化工反应釜连锁保护、冶金热轧生产线时序调节、大型水处理厂工艺段联动控制及高端装备制造的多轴协同控制等对逻辑复杂度、控制响应速度要求严苛的场景。
参数类别 | 具体规格 | 备注 |
核心配置 | 处理器：双核 ARM Cortex-A9（1.2GHz）+ 硬件逻辑加速单元 | 逻辑运算速度提升 50%，复杂联锁程序响应≤1ms |
内存：2GB DDR4（运行内存）+ 8GB Flash（存储内存） | 支持 10 万条逻辑指令存储，历史数据保存周期≥1 年 | |
采集与输出 | 模拟量输入：16 路（4-20mA DC/0-10V DC，可配置） | 24 位 ADC，采集精度 ±0.05% FS，温度输入支持 PT100/ICTD（需扩展模块） |
模拟量输出：8 路（4-20mA DC） | 输出负载 0-600Ω，线性误差≤±0.03% FS，适配高精度调节阀、变频器 | |
数字量输入：32 路（干接点 / 湿接点，24V DC） | 响应时间≤0.05ms，支持高速计数器功能（最大频率 1MHz） | |
数字量输出：16 路（继电器输出，250V AC/30V DC，5A） | 支持脉冲输出，适配电磁阀、接触器等执行器 | |
通信特性 | 接口类型：2 个千兆以太网（支持冗余）、2 个 RS485、1 个 CANopen | 以太网支持 Profinet IRT/Modbus-TCP，RS485 支持 Modbus RTU，CANopen 适配工业总线 |
通信速率：以太网≤1000Mbps，RS485≤115200bps | 冗余通信切换时间≤5ms，确保数据传输不中断 | |
物理与环境 | 尺寸：210mm×180mm×80mm（长 × 宽 × 高） | 标准 35mm DIN 导轨安装，兼容 GE 1900 系列机架 |
防护等级：IP20（模块本体）/IP65（接线端子盒，可选） | 本体适配控制柜内安装，可选防水端子盒用于户外场景 | |
工作温度：-40°C 至 + 70°C，存储温度：-40°C 至 + 85°C | 宽温设计，适应寒区、高温车间等极端环境 | |
振动等级：IEC 60068-2-6，10-500Hz，10g 加速度 | 抗振动性能优于同系列模块，适配汽轮机厂房、轧钢车间 |
故障现象 | 可能原因 | 解决措施 |
1. 模块通电后无响应，电源灯不亮 | 1. 供电线路断路或端子松动；2. 冗余电源配置错误；3. 内部电源模块损坏 | 1. 用万用表测量 24V DC 供电线路通断，检查端子排并重新紧固，确保正负极接线正确；2. 核对冗余电源参数（如电压匹配、使能信号），通过 GE 软件确认电源冗余功能已激活；3. 若更换电源后仍无响应，联系 GE 授权维修人员检测内部电源芯片（如 TI TPS7A4700），更换损坏部件 |
2. 逻辑程序运行卡顿，响应延迟 | 1. 程序指令过多（超过内存负载）；2. 硬件逻辑加速单元未启用；3. 处理器占用率过高（≥90%） | 1. 优化逻辑程序，删除冗余指令，将复杂运算拆分至子程序（建议单程序指令≤5000 条）；2. 在 GE Control Logic Studio 中启用 “硬件加速” 功能，选择需加速的逻辑块（如联锁判断、PID 运算）；3. 查看处理器占用率，关闭不必要的后台功能（如实时数据日志），若占用率仍高，扩展模块内存或升级固件 |
3. 模拟量采集数据偏差大，波动频繁 | 1. 传感器未校准或接线错误；2. 信号受电磁干扰；3. ADC 采集通道故障 | 1. 用 FLUKE 754 高精度校准仪校准传感器，检查模拟量输入接线（确保正负极 / 屏蔽层连接正确）；2. 更换双层屏蔽双绞线，屏蔽层单端接地（靠近模块端），在模块电源端加装 EMI 滤波器；3. 将正常传感器接入备用通道，若数据正常，说明原通道故障，需返厂维修 ADC 模块 |
4. 冗余通信切换失败，数据传输中断 | 1. 冗余通信参数配置不一致（如 IP 地址、协议）；2. 通信线路接触不良或断路；3. 冗余管理芯片故障 | 1. 通过 GE 软件核对主备模块通信参数，确保 IP 地址在同一网段、协议版本一致（如 Profinet IRT V2.3）；2. 用网线测试仪检测以太网线路，重新插拔接头并紧固，检查 RS485 总线终端电阻（120Ω）是否正常；3. 若参数与线路正常，可能是冗余管理芯片（如 NXP SJA1000）损坏，需更换芯片或模块 |
5. 数字量输出无动作，继电器不吸合 | 1. 输出通道未使能或逻辑指令错误；2. 继电器触点氧化或烧毁；3. 输出回路负载过载或短路 | 1. 在软件中检查输出通道使能状态，验证逻辑程序（如触发条件是否满足），修正指令错误；2. 断开电源，用万用表测量继电器触点通断（正常导通电阻≤1Ω），氧化则用细砂纸打磨，烧毁则更换同型号继电器（如 Omron G5LE）；3. 测量输出负载电流，确保不超过 5A 额定值，排除短路故障，若负载过大，增加中间继电器扩展 |
6. 安全联锁功能失效，故障时无保护动作 | 1. 联锁逻辑程序错误（如条件判断遗漏）；2. 安全认证配置未激活（SIL 3 未使能）；3. 输出通道安全回路故障 | 1. 用软件仿真联锁逻辑，检查触发条件（如 “压力高” 信号是否正确接入），补充遗漏的判断条件；2. 在 GE 安全配置工具中激活 SIL 3 功能，核对安全回路参数（如故障响应时间≤100ms）；3. 检查安全输出回路接线，确保紧急停机信号正确接入执行器，若回路断路，修复线路或更换安全继电器 |
