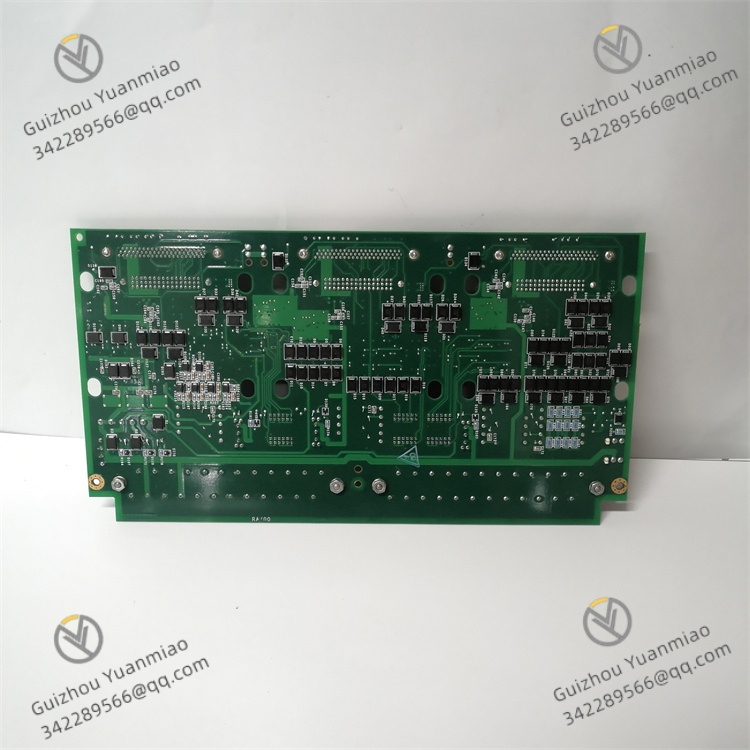

GE IS200TSVCH2AED 是增强型模拟量采集与控制模块，隶属于 GE 1900 系列产品体系，是 IS200TSVCH2ADC 模块的升级款，专为 Opto 22 客户及对信号稳定性、系统冗余有更高要求的复杂工业场景设计。该模块核心职能是实现工业现场多类型模拟量参数（如温度、压力、流量、液位）的高精度采集、隔离转换、逻辑运算及协同控制，承担 “信号采集 + 数据处理 + 指令执行” 一体化角色，广泛应用于火电机组汽轮机保护系统、石油化工催化裂化装置关键参数监控、冶金连铸结晶器温度 - 液位联动控制、大型水处理厂多工段水质参数调节及高端制冷设备精密温控等对控制精度、系统冗余及抗干扰能力要求严苛的场景。
参数类别 | 具体规格 | 备注 |
采集参数 | 温度输入通道：12 路（ICTD/PT100 可选） | 支持集成电路温度设备与铂电阻接入，灵敏度 1.2mA/°C，适配不同精度需求场景 |
模拟量输入：≤144 路（可配置） | 支持 0-5V DC、4-20mA DC 等多类型信号，满足大规模参数同步采集需求 | |
测量精度：温度 ±0.5°C，模拟量 ±0.08% FS | 温度分辨率 0.01°C，模拟量采集误差控制在 0.08% 以内，保障参数检测准确性 | |
电气特性 | 隔离方式：全通道光学隔离 + 电源隔离 | 阻断共模干扰、差模干扰，防止故障在系统内传播，提升抗干扰能力 |
通信接口：2 个 RS485（标配，支持冗余）、1 个千兆以太网（可选，支持冗余） | RS485 支持 Modbus RTU 协议，以太网支持 Profinet 协议，冗余设计确保通信不中断 | |
过载能力：180% 额定负载，持续 2 分钟 | 适应工业现场瞬时负载波动，避免过载导致的模块损坏 | |
物理特性 | 接线设计：4 组 12 针可插拔端子排 | 模块化接线，支持热插拔，简化安装与维护，减少停机时间 |
尺寸：22cm×26cm×32cm（长 × 宽 × 高） | 紧凑型结构，适配标准 35mm DIN 导轨安装，节省控制柜空间 | |
重量：约 3.2kg | 结构坚固，采用抗震设计，适应振动环境（如汽轮机厂房、冶金车间） | |
性能参数 | 输出频率范围：0.3Hz-300Hz | 适配交流感应电机、调节阀等执行器的宽范围调速与调节需求 |
运行效率：≥96% | 低能耗设计，减少工业系统整体能源损耗 | |
冗余切换时间：≤10ms | 主备模块故障切换快速，确保控制过程不中断 | |
安全标准 | 符合 NAMUR 标准、IEC 61508 SIL 2 标准 | 支持多级警报、故障信息远程传输及安全联锁控制，满足工业安全要求 |
故障现象 | 可能原因 | 解决措施 |
1. 模块通电后指示灯不亮，无通信信号 | 1. 供电线路断路或接线端子松动；2. 电源适配器功率不足或故障；3. 模块内部电源电路损坏；4. 冗余模块切换电路故障 | 1. 用万用表测量 24V DC 供电线路通断，检查接线端子并重新紧固，修复断路点；2. 更换功率≥60W、符合 24V DC±15% 规格的 GE 原厂电源适配器，测试供电是否正常；3. 若更换电源后仍无响应，联系 GE 授权维修人员检测内部电源芯片（如 TI TPS7A8800）是否烧毁，更换损坏元件；4. 检查冗余切换电路（如专用冗余芯片），若故障需重新配置冗余参数或更换芯片 |
2. 温度采集数据偏差大，分辨率下降 | 1. ICTD/PT100 传感器故障、精度衰减或未校准；2. 传感器与模块间信号线接触不良、断路或阻抗不匹配；3. 信号受强电磁干扰；4. 模块温度采集通道损坏 | 1. 用 FLUKE 754 高精度校准仪重新校准传感器，若精度衰减超过 3%，更换 GE 原厂传感器；2. 检查信号线接线端子，重新插拔并紧固，用万用表测量信号线通断与阻抗，确保阻抗匹配（如 PT100 信号线阻抗≤10Ω），修复断路点；3. 更换为双层屏蔽双绞线，将内屏蔽层单端接地（靠近模块端）、外屏蔽层两端接地，减少电磁干扰；4. 将正常传感器连接至其他备用温度通道，若数据正常，说明原通道损坏，需维修或更换模块 |
3. 模拟量通道无数据或数据跳变频繁 | 1. 通道硬件故障或 ADC 初始化错误；2. 信号线开路、短路或屏蔽不良；3. 滤波参数配置不合理；4. 模块与执行器通信中断 | 1. 将正常传感器接入备用模拟量通道，排查原通道故障；通过 GE Control Station 软件重新配置 ADC 采样模式（如提升采样频率）与分辨率；2. 用万用表测量信号线通断，检查是否存在短路，更换屏蔽不良的信号线；3. 在软件中启用高级数字滤波算法（如卡尔曼滤波），或在输入端增加硬件低通滤波器（截止频率 50Hz）；4. 检查模块与执行器的通信链路，修复通信故障 |
4. 冗余模块切换失败，主模块故障后备模块不投入 | 1. 冗余参数配置错误（如主备模块地址不匹配、切换阈值设置不合理）；2. 冗余通信链路断路或接触不良；3. 备模块自身故障；4. 冗余控制逻辑错误 | 1. 通过 GE Control Station 软件核对主备模块冗余参数，确保地址一致、切换阈值（如故障检测延时 10ms）配置合理；2. 检查冗余通信线路（如 RS485 冗余总线）通断，重新插拔并紧固接线，修复断路点；3. 单独测试备模块运行状态，若备模块故障需维修或更换；4. 检查冗余控制逻辑程序，修正逻辑错误（如未启用自动切换功能） |
5. 通信中断，无法与上位机或 DCS 系统交互 | 1. 通信线路断路、短路或接触不良；2. 通信协议参数（IP 地址、波特率、从站地址、冗余模式）配置不一致；3. 通信接口损坏；4. 上位机 / DCS 系统通信软件故障或网络设备故障 | 1. 用网线测试仪检测以太网线路，用万用表测量 RS485 总线通断，重新插拔通信线并紧固接头，修复故障线路；2. 核对模块与上位机 / DCS 系统的通信参数，确保 IP 地址在同一网段、波特率（如 115200bps）、从站地址及冗余模式一致；3. 将通信线连接至备用通信接口，若能正常通信，说明原接口损坏，需维修模块；4. 重启上位机 / DCS 通信软件或网络设备（如交换机），重新安装软件并更新至最新版本，排除软件故障 |
6. 模块频繁触发过载保护，执行器无法正常工作 | 1. 执行器负载超过模块额定输出电流；2. 过载保护参数设置不合理（如阈值过低、延时过短）；3. 执行器卡阻或短路；4. 模块输出控制电路损坏 | 1. 用钳形电流表测量执行器工作电流，确保不超过模块额定输出电流（180% 过载范围内），若负载过大，增加中间继电器扩展负载能力；2. 通过 GE Control Station 软件调整过载保护阈值（如提升至额定电流的 150%）与延时时间（如设置为 2 秒）；3. 检查执行器运行状态，维修卡阻部件，排除短路故障；4. 若上述排查正常，可能是模块输出控制电路（如驱动芯片 ULN2804）损坏，需返厂更换芯片 |
