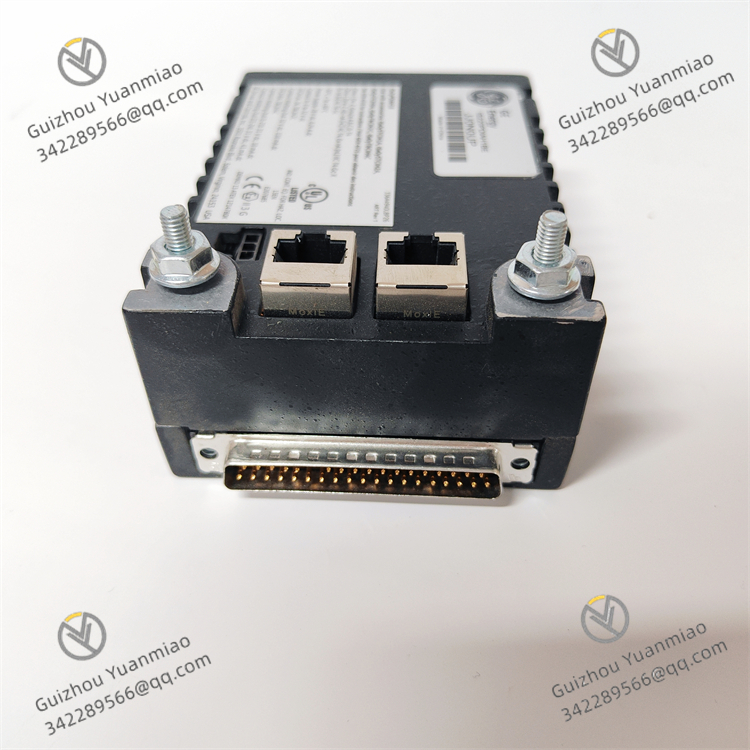

GE IS220PDIAH1BE
一、产品概述
GE IS220PDIAH1BE是一款高精度模拟量输入模块，隶属于GE Mark VIe系列工业控制系统的I/O模块家族，专为燃气轮机、蒸汽轮机、发电机等大型旋转设备的监测与控制场景设计，广泛应用于电力、石油化工、冶金、新能源等对测量精度和可靠性要求严苛的行业。其核心功能是精准采集现场传感器输出的模拟量信号（如压力、温度、流量、振动等），经过信号调理、隔离转换后传输至Mark VIe控制器，为设备的实时监控、故障诊断和精准控制提供高可靠性的原始数据支撑。
该模块采用工业级加固设计，严格遵循GE Mark VIe系统的模块化架构规范，支持热插拔功能和冗余配置，具备优异的抗电磁干扰性能和宽环境适应性。模块集成多通道高精度采集电路，支持多种模拟量信号类型输入，配合完善的自诊断功能，可实时监测模块运行状态和信号采集质量，确保在复杂工业环境下实现稳定、精准的数据采集，是大型旋转设备控制系统中不可或缺的核心感知组件。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | GE IS220PDIAH1BE | - |
产品类型 | 工业级高精度模拟量输入（AI）模块 | - |
适配系统 | GE Mark VIe 汽轮机/燃气轮机控制系统 | - |
模块架构 | 支持单模块独立运行、双模块冗余配置 | - |
外形尺寸（长×宽×高） | 150×100×60 | mm |
重量 | 约0.6kg | kg |
采集性能参数 | 采集通道数量 | 8路单端输入 / 4路差分输入（可配置） | 路 |
支持信号类型 | 4-20mA DC（两线制/四线制）、0-20mA DC、1-5V DC、0-10V DC | - |
采样精度 | ±0.02% FS（满量程精度） | - |
分辨率 | 16位AD转换 | - |
采样速率 | 单通道最大1000Hz；多通道时分复用，总速率≤8000Hz | Hz |
输入阻抗 | 电流信号：≤50Ω；电压信号：≥1MΩ | Ω |
电气参数 | 供电电压 | DC 24V ±10%（由Mark VIe I/O机架冗余供电） | V |
最大功耗 | ≤6W（满载运行时） | W |
隔离性能 | 通道间隔离：2500VAC；通道与背板间隔离：2500VAC；电源隔离：2500VAC | VAC |
浪涌保护 | 符合IEC 61000-4-5标准，差模±2kV，共模±4kV | kV |
环境参数 | 工作温度范围 | -20~65℃（工业宽温） | ℃ |
存储温度范围 | | ℃ |
相对湿度 | 5%~95%（无凝露，符合IEC 60068-2-3标准） | % |
抗电磁干扰性能 | 符合IEC 61000-4-2/3/4/6标准，ESD±8kV（接触）/±15kV（空气） | - |
三、功能特点
- 高精度多通道采集，适配多元信号：模块配备8路可配置采集通道，支持单端/差分两种输入模式切换，可兼容4-20mA、0-20mA电流信号及1-5V、0-10V电压信号，能直接对接压力变送器、温度传感器、流量传感器、振动探头等多种现场仪表。采用16位高精度AD转换芯片，满量程精度达±0.02%，即使在信号微弱或量程范围较小时也能保证测量准确性。单通道最大采样速率1000Hz，多通道时分复用可满足旋转设备高频振动、快速压力变化等动态信号的采集需求。
- 三重隔离设计，抗扰性能卓越：采用通道间、通道与背板、电源与电路三重光电隔离设计，隔离电压均达2500VAC，可有效阻断现场设备的接地环路干扰、电磁辐射干扰及电源波动对采集精度的影响。输入回路集成浪涌抑制电路，符合IEC 61000-4-5标准，能抵御±2kV差模、±4kV共模浪涌冲击，适应燃气轮机、发电机等强电磁环境。通过IEC 61000-4系列抗电磁干扰测试，确保在高压设备、大功率电机附近仍能稳定采集信号。
- 冗余配置与热插拔，可靠性倍增：支持Mark VIe系统的冗余架构，可与另一块同型号模块组成冗余对，两块模块并行采集同一信号，控制器自动对比两路数据并选择有效信号，当主模块故障时可无缝切换至备用模块，无扰切换时间≤10ms，确保信号采集不中断，满足汽轮机等关键设备“零停机”的运行要求。模块支持热插拔功能，在系统不停机的情况下可直接插拔更换，插拔过程中控制器自动识别状态并执行冗余切换（若配置），大幅缩短维护时间。
- 全生命周期自诊断，运维精准高效：具备全方位自诊断功能，可实时监测模块内部关键电路（AD转换器、电源、隔离单元）的运行状态，以及输入信号的异常情况（如断线、短路、超量程）。诊断信息通过背板总线实时上传至Mark VIe控制器，同时模块正面的LED指示灯（电源灯、运行灯、故障灯、通道状态灯）直观显示运行状态，便于现场运维人员快速定位故障类型（如模块故障、通道短路）。支持通过GE Proficy Plant Applications软件查看历史诊断日志，助力预测性维护。
- 智能信号调理，适配复杂场景：输入通道集成可编程信号调理电路，通过软件可配置信号滤波参数（低通滤波截止频率1-1000Hz可调），能根据现场信号噪声特性调整滤波等级，有效滤除高频干扰。支持两线制变送器供电，模块可为4-20mA两线制变送器提供24V DC隔离电源，无需额外配置外部电源，简化系统接线。针对微弱振动信号，模块内置仪表放大器，增益可通过软件调节（1-100倍），提升微弱信号的采集精度。
- Mark VIe无缝集成，组态便捷：完全兼容Mark VIe控制系统的硬件架构和软件平台，通过系统背板总线与控制器高速通讯，数据传输速率达100Mbps，确保采集数据实时上传。支持GE Proficy Machine Edition组态软件，工程师可通过软件图形化界面配置通道模式（单端/差分）、信号类型、采样速率、滤波参数及报警阈值，无需编写底层驱动程序。组态参数可在线下载至模块，支持参数批量复制，提升多模块配置效率。
四、工作原理
GE IS220PDIAH1BE模拟量输入模块作为Mark VIe控制系统的核心感知单元，以“信号接入-调理滤波-隔离转换-AD采集-数据传输-状态诊断”为核心工作链路，结合冗余机制实现高可靠数据采集，具体工作流程如下：
- 模块初始化与组态加载：模块安装至Mark VIe I/O机架并接通电源后，自动启动初始化流程。首先执行硬件自检，检测AD转换器、隔离单元、电源电路的完整性；随后通过背板总线与控制器建立通讯，控制器读取模块ID信息并下发预设组态参数（通道模式、信号类型、采样速率、滤波参数等）。初始化完成后，模块通过LED指示灯显示“正常运行”状态，向控制器反馈“就绪”信号，进入采集待命状态。若自检或组态加载失败，立即触发故障报警并上传诊断信息。
- 模拟量信号接入与调理：现场传感器输出的模拟量信号（如压力变送器4-20mA信号）通过接线端子接入模块输入通道。若为两线制变送器，模块内部提供24V DC隔离电源为其供电；若为四线制或电压信号，则直接接入信号。信号首先进入浪涌抑制电路，抵御突发浪涌冲击；随后进入可编程信号调理电路，根据组态参数进行增益调节（微弱信号放大）和低通滤波（滤除高频噪声），输出稳定的调理后信号。
- 隔离转换与AD采集：调理后的模拟量信号进入光电隔离单元，实现与模块内部数字电路的电气隔离，阻断干扰信号传输。隔离后的模拟信号送入16位高精度AD转换器，按照组态的采样速率（最高1000Hz/通道）将模拟信号转换为数字信号。多通道采集时采用时分复用机制，由模块内部MCU控制AD转换器依次采集各通道信号，确保总采样速率不超过8000Hz。采集的数字信号暂存于模块缓存中，等待上传至控制器。
- 数据传输与冗余交互（若配置）：缓存中的数字信号通过背板总线以100Mbps速率实时上传至Mark VIe控制器。若模块处于冗余配置状态，两块冗余模块会通过专用冗余链路同步采集数据，实现“同源信号双采集”。控制器接收两路数据后，通过冗余校验算法对比数据一致性，若两路数据偏差在允许范围内，则采用平均值或主模块数据；若某一路数据异常（如超量程、模块故障），则自动切换至另一路数据，确保数据可靠性。
- 全流程诊断与故障处理：模块在运行过程中，实时执行多层诊断：①电路诊断：监测AD转换器精度、电源电压、隔离单元状态；②信号诊断：通过监测输入电流/电压范围识别断线（电流接近0）、短路（电流远超量程）、超量程等异常；③通讯诊断：通过与控制器的周期性心跳交互识别通讯中断。诊断到异常时，立即执行动作：①向控制器上传故障代码和故障通道信息；②点亮对应LED故障指示灯；③冗余配置时，触发备用模块切换。
