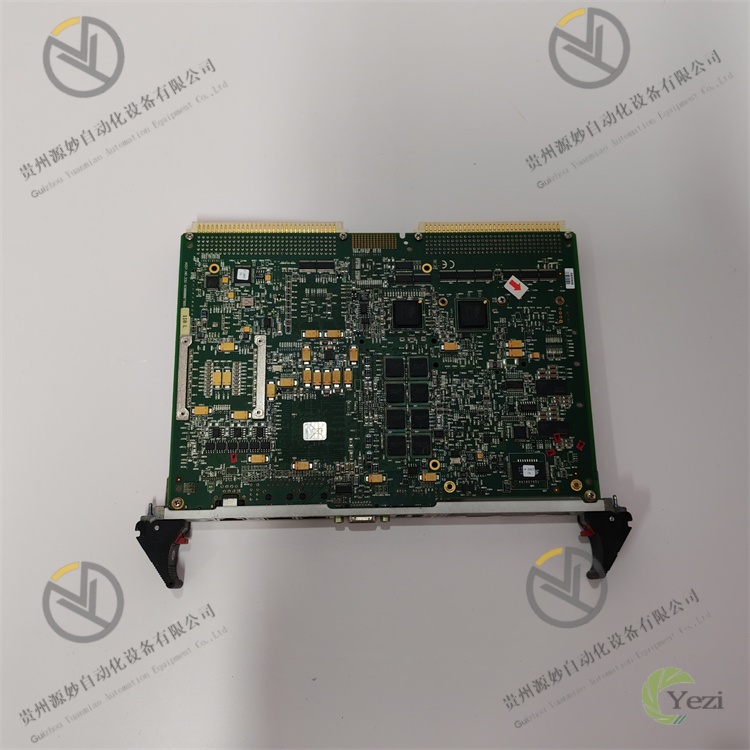

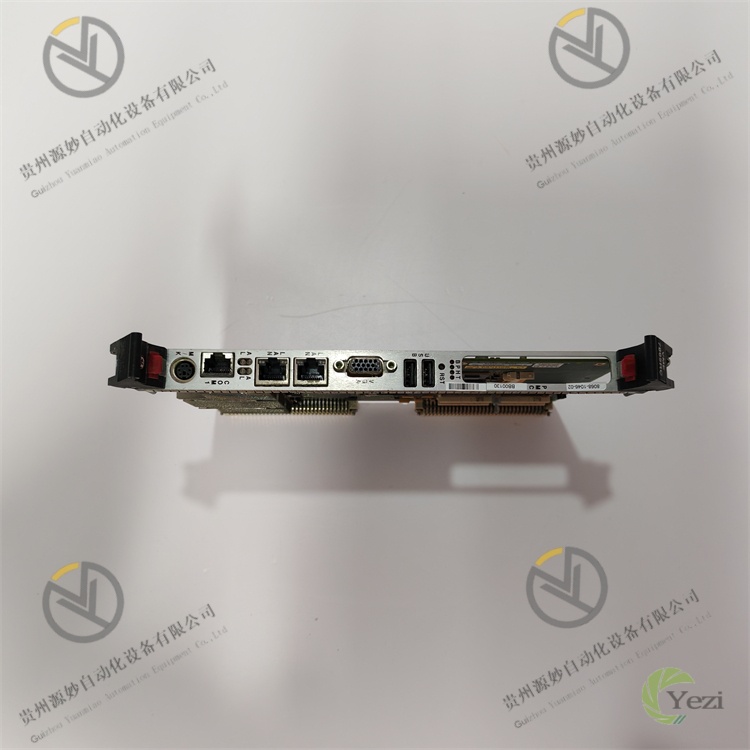

GE VME7865RC
一、产品概述
GE VME7865RC V7865-23003 350-9300007865-230003 M 是一款高性能32位嵌入式控制器，隶属于GE工业自动化核心控制产品线，专为工业自动化、航空航天测试、轨道交通信号处理及能源监测等对实时性、可靠性要求严苛的领域打造。其核心定位为“VME总线架构下的实时控制中枢”，通过集成高性能PowerPC处理器、多维度扩展接口及强化型实时控制能力，实现复杂工业过程的精准调控、多设备协同管理及海量数据的实时处理，广泛应用于冶金轧钢控制系统、航空发动机试验台数据采集系统、地铁信号联锁系统及大型风电场本地控制单元等关键场景。
该控制器凭借“强实时性、高扩展性、高可靠性、宽场景适配”的核心优势，在关键工业场景中表现突出：冶金领域，用于冷轧带钢厚度闭环控制系统，搭载实时操作系统实现压下电机与张力传感器的毫秒级响应控制，控制精度达±0.01mm，稳定保障带钢生产质量；航空航天领域，适配发动机高空模拟试验台，通过VME总线扩展多通道模拟量输入模块，实现200+参数同步采集（采样率≥1kHz），并通过实时算法完成数据校准与调节指令输出；轨道交通领域，作为地铁ATC系统区域控制器，通过冗余设计处理多列列车位置信号并执行联锁逻辑，列车运行间隔控制精度≤0.5s；能源领域，用于风电场本地控制单元，实现单台风力发电机的变桨距控制、功率调节及故障诊断，支持10+台设备协同管理。
硬件架构采用“高性能处理器+标准VME总线+多层扩展”的工业级方案，核心由PowerPC 750FX处理器（主频600MHz）、VME64x总线控制器、板载存储单元、多类型扩展接口及抗干扰防护电路构成。模块采用3U VME标准板卡设计，适配符合ANSI/IEEE 1014标准的VME机箱，支持热插拔（需机箱兼容），可实现系统不停机维护。核心配置方面，板载512MB DDR2 SDRAM（支持ECC校验，可扩展至1GB）、16MB Flash ROM（固化启动程序与系统内核）及8GB工业级CF卡（存储应用程序与数据，可扩展至32GB）；VME总线接口兼容VME64x规范，支持32位/64位地址与数据总线，最大传输速率160MB/s，可实现与其他VME模块的高速数据交互。扩展接口涵盖2路千兆以太网、2路RS-232/485串行口、1路PCI Express x1、1路USB 2.0及1路JTAG调试口，满足多设备连接与调试需求。工业级加固设计方面，选用-40℃~85℃宽温元器件，采用多层PCB板与金属屏蔽涂层（屏蔽效能≥90dB），内置过流、过压保护及EMC滤波电路，符合IEC 61010-1、IEC 61000-4等标准，适配强电磁干扰、高低温循环等极端环境。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基础信息参数 | 型号 | GE VME7865RC | - |
产品编码 | V7865-23003；350-9300007865-230003 M | - |
产品类型 | 32位VME总线嵌入式控制器（兼容VME64x） | - |
总线标准 | ANSI/IEEE 1014-1987 VMEbus，兼容VME64x规范 | - |
外形尺寸 | 160×100×16.5（3U VME标准板卡） | mm |
安装方式 | VME机箱导轨安装，支持热插拔（机箱需兼容） | - |
认证标准 | IEC 61010-1、UL 61010-1、CSA C22.2 No.61010-1 | - |
核心性能参数 | 处理器型号 | PowerPC 750FX | - |
处理器主频 | 600MHz（可超频至733MHz，需适配散热） | MHz |
板载内存 | 512MB DDR2 SDRAM（ECC校验），可扩展至1GB | MB/GB |
固化存储 | 16MB Flash ROM（存储Bootloader与系统内核） | MB |
数据存储 | 8GB工业级CF卡（Type I/II），可扩展至32GB | GB |
缓存配置 | 32KB L1指令缓存+32KB L1数据缓存，256KB L2缓存 | KB |
VME总线参数 | 总线模式 | 主模式（Master）、从模式（Slave）、中断处理模式 | - |
总线宽度 | 32位地址/数据总线，兼容64位地址扩展 | 位 |
最大传输速率 | 160MB/s（BLT块传输模式） | MB/s |
中断级别 | 支持7级VMEbus中断，兼容向量/非向量中断 | 级 |
仲裁方式 | 优先级仲裁、循环仲裁，支持策略配置 | - |
总线驱动 | 提供标准VMEbus驱动库，支持主流实时操作系统 | - |
扩展接口参数 | 以太网接口 | 2路RJ45，10/100/1000Mbps自适应，兼容IEEE 802.3 | 路 |
串行接口 | 2路RS-232/485可切换，1200bps~115200bps，带硬件流控 | 路 |
PCIe接口 | 1路PCI Express x1，Gen 1.1，速率2.5Gbps | 路 |
USB接口 | 1路USB 2.0 Host，高速模式（480Mbps） | 路 |
调试接口 | 1路JTAG（IEEE 1149.1），用于调试与固件升级 | 路 |
时钟接口 | 1路外部时钟输入（1MHz~10MHz），1路时钟输出 | 路 |
数字I/O | 8路通用数字量输入/输出，DC 3.3V电平，可配置 | 路 |
存储扩展 | 1路CF卡插槽，兼容IDE协议，支持热插拔 | 路 |
电源与环境参数 | 供电方式 | VME机箱背板供电（+5V、+12V、-12V） | - |
电压范围 | +5V±5%、+12V±10%、-12V±10% | V |
额定电流 | +5V：≤4A；+12V：≤0.5A；-12V：≤0.1A | A |
最大功耗 | ≤25W（满负载运行） | W |
工作环境 | 温度-40℃~85℃，湿度5%~95%（无凝露） | - |
MTBF | ≥700,000小时（25℃，Telcordia SR-332标准） | 小时 |
软件兼容参数 | 支持操作系统 | VxWorks 6.9、QNX 6.5、Linux 2.6.x（PowerPC架构） | - |
开发工具 | Wind River Workbench 3.3、GCC 4.4 | - |
驱动支持 | 以太网、串行口、PCIe、VMEbus等标准驱动库 | - |
启动程序 | U-Boot 2010.09，支持JTAG/以太网升级 | - |
三、功能特点
1. 高性能计算架构，支撑实时控制需求
控制器搭载PowerPC 750FX高性能处理器，主频600MHz，配合层级缓存架构（32KB L1+256KB L2），可高效执行复杂控制算法与多任务调度。处理器支持SIMD指令集，提升数据并行处理能力，例如在航空发动机试验台场景中，可快速完成多通道传感器数据的滤波、校准与融合，单通道处理延迟≤1ms。存储系统采用“高速内存+固化存储+可扩展数据存储”三层设计：512MB DDR2 SDRAM（支持ECC校验）可临时存储海量实时数据，自动纠正单比特错误；16MB Flash ROM固化启动程序与系统内核，启动时间≤3秒；8GB工业级CF卡存储应用程序与历史数据，支持热插拔备份。内存与存储均可灵活扩展（内存至1GB、CF卡至32GB），适配冶金轧钢等需大量历史数据追溯的场景。
2. 标准VME64x总线，实现高兼容扩展
严格遵循VME64x总线标准，具备优异的扩展能力与设备兼容性，可无缝融入现有VME总线系统。总线支持32位地址/数据传输，兼容64位地址扩展，BLT块传输模式下速率达160MB/s，远超传统VME模块，可实现与I/O模块、计数器模块等外设的高速数据交互。例如在轨道交通信号系统中，控制器通过VME总线连接8个I/O模块，总线传输延迟≤500μs，确保数据同步采集与指令下发。支持主/从/中断处理三种总线模式，7级中断处理能力可快速响应设备故障等紧急请求，中断响应时间≤100μs。提供优先级与循环两种仲裁策略，可优先分配关键任务的总线资源，适配航空航天测试等对实时性要求极高的场景。
3. 多维度扩展接口，覆盖全场景连接
集成多种工业级接口，无需额外扩展模块即可实现多设备互联。网络通讯方面，2路千兆以太网支持10/100/1000Mbps自适应，兼容TCP/IP、UDP等协议，可实现双链路冗余（如上位机监控与本地终端连接），保障风电场等场景的通讯可靠性。串行通讯方面，2路RS-232/485可切换接口支持与智能仪表、变频器等外设通讯，适配分布式监测场景。高速扩展方面，1路PCIe x1接口（速率2.5Gbps）可连接高速数据采集卡、图形处理卡等，提升系统功能扩展性。调试维护方面，JTAG接口支持程序调试与固件升级，USB 2.0接口便于数据备份，8路通用数字I/O可实现状态指示与手动控制。丰富接口配置降低了系统集成复杂度，适配不同领域设备连接需求。
4. 工业级加固设计，适配极端环境
采用全方位加固设计，确保恶劣环境下长期稳定运行。抗干扰方面，6层沉金PCB板实现信号与电源层分离，减少串扰；板载EMC滤波器与浪涌抑制器可抵御±4kV电快速瞬变干扰；金属屏蔽涂层屏蔽效能≥90dB，有效抵御外部电磁辐射，符合IEC 61000-4系列抗干扰标准。宽环境适应方面，选用-40℃~85℃宽温元器件，PCB板做防潮涂层处理，可在严寒户外、高温车间、潮湿盐雾等环境运行。结构加固方面，3U标准板卡边缘连接器镀金（插拔寿命≥1000次），元器件贴片封装并点胶固定，可抵御5g加速度振动（IEC 60068-2-6标准），适配轨道交通车辆等振动剧烈场景。
5. 实时操作系统兼容，优化多任务调度
深度兼容VxWorks、QNX、Linux等工业级实时操作系统，结合处理器性能实现多任务高效管理。VxWorks 6.9采用微内核与优先级抢占调度，任务切换时间≤10μs，可同时运行数据采集、控制算法、通讯交互等任务，并为故障联锁等关键任务分配最高优先级。例如冶金轧钢系统中，1ms周期的数据采集与PID控制任务优先执行，控制延迟≤2ms。QNX 6.5支持分布式实时处理，适配多控制器联动的航空发动机试验台场景；Linux 2.6.x开源特性可降低定制开发成本。提供各系统标准驱动库与开发工具链（如Wind River Workbench），支持图形化编程与调试，缩短应用开发周期。
6. 全流程可靠性保障，降低故障风险
集成“硬件自检-运行监测-冗余备份”三重可靠性机制。硬件自检功能上电后自动检测处理器、内存、总线接口等关键部件，故障时通过数字I/O报警并存储故障代码。运行中实时监测电源电压、CPU温度等参数，超阈值时触发降频或报警。冗余设计方面，支持VME机箱双路冗余电源输入，供电切换无缝；内存ECC校验纠正数据错误；以太网双链路冗余可实现100ms内故障切换。支持热插拔（机箱兼容时），运维人员可不停机更换模块，大幅降低维护停机时间。完善的诊断与冗余设计使系统可用性达99.99%以上，适配关键工业场景需求。
四、使用注意事项
1. 安装前准备
- 核对产品信息：确认模块型号、编码与订单一致，技术资料（合格证、校准报告、接线手册、驱动光盘）齐全。检查模块外观无变形、针脚无弯曲氧化、元器件无虚焊，VME机箱符合ANSI/IEEE 1014标准，支持3U板卡且散热风扇正常。
- 环境核查：安装环境需满足温度-40℃~85℃、湿度5%~95%（无凝露），远离强电磁干扰源（间距≥1000mm），避免阳光直射与粉尘堆积。机箱安装面水平度误差≤1mm/m，振动剧烈场景需配备≥5g防震支架，预留充足散热空间。
- 工具准备：扭矩螺丝刀（0.3~1.0N·m）、万用表、VME总线测试仪、千兆网络测试仪、JTAG调试器、开发电脑（预装目标操作系统）、工业级CF卡、绝缘手套、防静电手环等。
2. 安装与接线规范
- 安装操作：佩戴防静电手环，断开机箱电源，将模块对准3U导轨平稳推入，确保边缘连接器与背板精准对接，用扭矩螺丝刀拧紧固定螺丝（0.5N·m）。热插拔仅在机箱兼容且模块处于“备用”状态时进行，避免接触针脚与元器件。
- 接线前检测：用万用表核查机箱背板电源电压（+5V±5%、+12V±10%、-12V±10%），VME总线测试仪检测背板总线通断与信号完整性，网络测试仪验证以太网电缆线序与通断。选用专用线缆：以太网用超六类屏蔽双绞线，RS-485用双绞屏蔽线，JTAG用专用屏蔽线。
- 接线规范：以太网按T568B线序接线，屏蔽层单端接地（≤4Ω）；RS-485区分正负极，总线两端接120Ω终端电阻；VME机箱可靠接地（≤4Ω）。电源与信号电缆间距≥200mm，线槽内用金属隔板隔离。接线后核对无误，扎带固定线缆避免拉扯。
3. 运行与维护要求
- 初始配置与测试：通过JTAG或以太网烧录操作系统至Flash ROM，配置Bootloader参数；安装驱动库并加载应用程序至CF卡；验证VME总线通讯与接口功能。通电后观察指示灯（PWR常亮、RUN常亮、ERR熄灭），远程连接核查CPU、内存等参数，测试控制与通讯功能可靠性。
- 日常运维：每日检查指示灯状态；每周清洁机箱风扇与模块粉尘，确保风扇转速≥2000rpm；每月通过开发工具监测CPU温度（≤75℃）、内存使用率（≤80%）、总线负载率（≤70%）；每季度进行总线通讯、接口信号完整性与系统稳定性测试。
- 故障处理：ERR灯亮起时，通过开发工具读取Flash故障日志定位原因。硬件故障需停机或热插拔更换模块，重新烧录系统与程序；总线故障清洁连接器或更换机箱背板；通讯故障检测链路并重新配置参数。故障处理后记录档案，包括类型、方法、原因与时间。
