GE IS420ESWBH3AX
一、概述
GE IS420ESWBH3AX 是一款高性能的以太网开关模块，隶属于GE Fanuc RX3i 系列可编程逻辑控制器（PLC）的核心通讯组件，专为工业现场分布式控制系统的高速网络互联、设备接入及数据交互而设计。其核心定位是“工业以太网的智能接入枢纽与通讯管理节点”，通过集成多端口以太网交换引擎、工业级冗余容错电路、强抗干扰防护设计及灵活的网络组态功能，实现对PLC控制器、智能仪表、人机界面（HMI）、远程I/O模块及第三方系统的高速数据转发、网络拓扑管理及故障冗余切换，广泛适配电力、石油化工、冶金、轨道交通等领域的大型工业控制网络构建场景。
该模块凭借“多端口高速交换、冗余容错可靠、强抗干扰适配、灵活组态管理”的核心优势，深度契合工业以太网对开关模块“传输高效、运行稳定、适配恶劣环境、便于运维”的严苛要求。在典型应用场景中表现卓越：电力领域，用于火电厂分散控制系统（DCS）的网络架构搭建，连接RX3i PLC控制器与汽轮机监控装置、锅炉控制模块等设备，支持100Mbps全双工传输，数据转发延迟≤5ms，保障机组控制指令的实时下发与运行数据的精准上传；石油化工领域，适配炼化装置的分布式控制网络，通过冗余端口配置实现关键设备的双链路连接，故障切换时间≤10ms，避免因网络中断导致的生产停机；冶金领域，用于钢铁连铸生产线的设备互联，接入16台远程I/O模块与4台HMI设备，支持VLAN（虚拟局域网）划分功能，实现生产控制数据与监控数据的隔离传输，提升网络安全性与传输效率；轨道交通领域，适配地铁信号控制系统的局部网络，凭借宽温运行与强抗干扰能力，在隧道高低温、强电磁辐射环境下稳定运行，保障信号指令的可靠传输。
硬件架构采用“多端口交换核心+冗余供电电路+强化防护单元”的工业级方案，核心由高性能以太网交换芯片、嵌入式管理处理器、冗余端口控制电路、信号隔离转换电路及故障诊断电路构成。模块采用标准DIN导轨式或机架式安装设计，适配GE RX3i系列PLC标准机柜，支持热插拔功能，可在系统不停机状态下完成模块的更换与维护。核心配置方面，具备8路10/100Mbps自适应以太网电口、2路千兆SFP光口，支持全双工/半双工模式切换，光口可适配单模或多模光纤模块，延长传输距离（单模光纤最大传输距离可达20km）；支持IEEE 802.3、IEEE 802.1Q（VLAN）、IEEE 802.1D（生成树协议）、IEEE 802.3ad（链路聚合）等主流工业以太网标准，可通过GE Proficy Machine Edition软件灵活配置网络参数、VLAN划分、冗余逻辑及QoS（服务质量）策略。工业级加固设计方面，选用宽温范围元器件（-40℃~70℃），采用金属屏蔽外壳（屏蔽效能≥85dB），内置浪涌保护（±2kV）、过电压/过流保护及EMC滤波电路，符合IEC 61010-1、IEC 61000-4等国际工业标准，可稳定运行于强电磁干扰、高低温波动、高粉尘等工业现场恶劣环境。
二、技术参数
参数类别 | 参数名称 | 具体参数 | 单位 |
|---|
基本参数 | 型号 | GE IS420ESWBH3AX | - |
产品类型 | 工业以太网开关模块 | - |
适配系统 | GE Fanuc RX3i 系列PLC | - |
外形尺寸（长×宽×高） | 140×110×40 | mm |
安装方式 | DIN导轨式/机架式安装，支持热插拔 | - |
散热方式 | 自然散热+金属外壳导热 | - |
以太网接口参数 | 电口数量 | 8路10/100Mbps自适应以太网电口（RJ45） | 路 |
光口数量 | 2路千兆SFP光口（可插拔） | 路 |
电口传输速率 | 10/100Mbps自适应，支持全双工/半双工 | Mbps |
光口传输速率 | 1000Mbps（千兆），支持全双工 | Mbps |
光口传输距离 | 单模光纤：≤20km；多模光纤：≤550m（需匹配对应SFP模块） | km/m |
支持协议标准 | IEEE 802.3（以太网）、IEEE 802.1Q（VLAN）、IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP）、IEEE 802.3ad（LACP） | - |
数据转发延迟 | 电口：≤5ms；光口：≤3ms | ms |
最大转发速率 | 1.488Mpps（包转发率） | pps |
网络功能参数 | VLAN支持 | 支持802.1Q标签VLAN，最多可划分4094个VLAN | 个 |
冗余功能 | 支持STP/RSTP/MSTP生成树协议、LACP链路聚合，故障切换时间≤10ms | ms |
QoS支持 | 支持4个优先级队列，基于端口、802.1p标签、IP地址进行流量分类 | - |
管理功能 | 支持Web界面管理、SNMPv3协议、GE Proficy Machine Edition软件组态 | - |
地址表容量 | 8K MAC地址表，支持自动学习与老化 | 个 |
电源与环境参数 | 供电方式 | DC 24V冗余供电 | - |
输入电压范围 | DC 18V~36V | V |
额定电流 | 正常运行：≤0.8A；满负载：≤1.5A | A |
工作温度范围 | -40℃~70℃ | ℃ |
平均无故障运行时间（MTBF） | ≥1,000,000小时（25℃环境温度） | 小时 |
隔离与防护参数 | 隔离方式 | 各以太网端口间光电隔离，隔离电压≥2kVrms | kVrms |
屏蔽效能 | ≥85dB（10kHz~1GHz） | dB |
浪涌保护 | ±2kV（线-地），符合IEC 61000-4-5标准 | kV |
防护等级 | IP30（模块本体）；IP54（带防护外壳时） | - |
三、功能特点
1. 多端口高速交换，适配多元网络拓扑
模块集成8路10/100Mbps自适应以太网电口与2路千兆SFP光口的丰富端口配置，可灵活适配工业现场不同设备的接入需求与网络拓扑构建。电口采用RJ45接口设计，支持10/100Mbps速率自适应与全双工/半双工模式切换，可直接接入PLC控制器、HMI、智能仪表、远程I/O等设备，无需额外配置速率参数；光口支持千兆传输速率，可通过更换SFP模块适配单模或多模光纤，单模光纤最大传输距离达20km，适用于跨厂区、长距离的设备互联场景，如石油化工园区的分散装置与中央控制室的网络连接；多模光纤传输距离可达550m，适配车间内部长距离且电磁干扰较强的区域互联。模块采用高性能交换芯片，包转发率达1.488Mpps，可实现多端口并行数据转发，避免网络拥堵；支持8K MAC地址表自动学习与老化，可同时接入大量设备并精准识别数据传输目的地，确保数据高效转发。例如，在冶金车间的网络构建中，8路电口可接入8台远程I/O模块采集生产线数据，2路光口分别连接中央控制室的RX3i PLC与企业MES系统，实现生产数据从现场到控制层再到管理层的高速传输，数据转发延迟≤5ms。
2. 多重冗余设计，保障网络运行可靠
采用“链路冗余+供电冗余+协议冗余”的三重冗余设计，最大限度降低网络单点故障风险，保障工业控制网络的连续运行。链路冗余方面，支持IEEE 802.1ad链路聚合（LACP）协议，可将多个物理端口绑定为一个逻辑端口，提升网络带宽并实现链路冗余备份，当其中一条链路故障时，数据自动切换至其他正常链路，切换时间≤10ms；支持IEEE 802.1D（STP）、IEEE 802.1w（RSTP）、IEEE 802.1s（MSTP）生成树协议，可自动检测网络拓扑中的环路并阻断冗余链路，当主链路故障时快速激活备用链路，避免网络风暴并保障数据传输连续性。供电冗余方面，采用DC 18V~36V宽范围冗余供电设计，两路电源可独立接入，当主电源出现电压异常或中断时，备用电源可在1ms内自动切换，切换过程中模块运行不受影响，网络转发功能保持稳定。协议冗余方面，支持GE专用的冗余网络协议与第三方冗余协议兼容，可与RX3i PLC的冗余控制器配合实现控制层与网络层的双重冗余，如在火电厂机组控制场景中，冗余网络与冗余PLC配合使用，使系统整体可用性达99.999%以上，大幅降低因网络故障导致的机组停机损失。
3. 灵活网络管理，提升运维效率
支持多种管理方式与丰富的网络配置功能，实现对工业以太网的精准管控与便捷运维。管理方式方面，提供Web界面管理、SNMPv3网络管理协议及GE Proficy Machine Edition软件组态三种方式：Web界面采用直观的图形化设计，运维人员可通过浏览器直接访问模块IP地址，实时查看端口状态、网络流量、故障信息等数据，支持端口启用/禁用、速率配置等基础操作；SNMPv3协议支持与主流工业网络管理平台（如HP OpenView、IBM Tivoli）对接，实现对多个模块的集中监控与统一管理，可自动生成网络拓扑图、流量统计报表及故障告警信息；GE Proficy Machine Edition软件支持模块的深度组态，可配置VLAN划分、QoS策略、冗余逻辑等高级功能，软件内置配置模板，适配常见工业网络场景（如星型拓扑、环型拓扑），大幅缩短组态时间。网络配置功能方面，支持IEEE 802.1Q VLAN划分，可将不同功能的设备（如控制设备、监控设备、办公设备）划分至不同VLAN，实现数据隔离传输，防止办公网络流量干扰控制网络，提升网络安全性；支持QoS服务质量策略，可基于端口、802.1p标签或IP地址对数据流量进行分类，将控制指令、故障报警等关键数据设置为高优先级，确保关键信息优先传输，如电力系统中发电机保护装置的故障信号可优先通过网络上传至控制器，响应时间≤10ms；支持端口镜像功能，可将指定端口的数据流复制至监控端口，便于通过网络分析仪进行故障排查与流量分析。
4. 全链路防护与宽温适配，耐受恶劣环境
采用工业级加固设计，具备强大的环境适应性与抗干扰能力，可在恶劣工业现场稳定运行。抗干扰防护方面，各以太网端口间采用光电隔离技术，隔离电压≥2kVrms，有效阻断端口间的信号串扰，避免因某一接入设备故障导致整个网络异常；模块内置EMC滤波电路、浪涌抑制器及过电压/过流保护电路：EMC滤波电路可滤除10kHz~1GHz频段的高频干扰，符合IEC 61000-4-3辐射抗扰标准（20V/m），在变频器、高压电机等强电磁干扰场景下，网络丢包率≤0.1%；浪涌抑制器可抵御±2kV的瞬态浪涌冲击，保护端口芯片不受雷击或电网波动影响；过电压/过流保护电路在输入电压超过36V或端口电流过载时，自动切断供电或关闭对应端口，故障排除后自动恢复。环境适配方面，金属屏蔽外壳的屏蔽效能≥85dB，可有效抵御外部电磁辐射干扰；选用-40℃~70℃宽温范围的元器件，可在北方严寒户外机柜、南方高温车间等极端温度环境下稳定运行；IP30防护等级可防止粉尘侵入模块内部，配合IP54防护外壳可适配高粉尘、潮湿的冶金、矿山等场景。此外，模块采用自然散热结合金属外壳导热的散热方式，无风扇设计避免了风扇故障导致的散热失效问题，同时减少了粉尘堆积风险，进一步提升了模块在恶劣环境下的可靠性。
5. 热插拔与便捷部署，降低运维成本
支持热插拔功能与标准化安装设计，大幅降低模块的部署与维护成本。热插拔功能支持模块在系统带电运行状态下的插拔操作，运维人员可在不中断网络传输的情况下更换故障模块：插拔前通过管理软件将模块设置为“备用”状态，模块自动保存当前网络配置参数（如VLAN、QoS、冗余逻辑）；插拔后模块自动恢复供电并加载历史配置，快速接入网络并恢复转发功能，整个过程耗时≤10秒，避免传统模块更换导致的数小时网络中断损失，尤其适用于化工、电力等连续生产场景。安装方面，采用标准DIN导轨式与机架式双重安装设计，可根据机柜类型灵活选择安装方式：DIN导轨式安装无需打孔，通过卡扣快速固定，安装时间≤5分钟；机架式安装适配19英寸标准机柜，通过螺丝固定确保安装牢固。接线方面，电源接口采用凤凰端子设计，支持导线压接固定，接触可靠且便于接线；以太网电口采用防松RJ45接头，可有效防止因振动导致的线缆脱落，适配工业现场多振动的环境。此外，模块支持固件在线升级，通过Web界面或Proficy Machine Edition软件即可将最新固件版本下载至模块，升级过程中模块保持备用状态，升级完成后自动重启恢复运行，避免固件升级导致的网络停机。
四、使用注意事项
1. 安装前准备
- 产品与环境核查：确认模块型号为GE IS420ESWBH3AX，外观无碰撞变形、端口无弯曲氧化，配套附件（如安装支架、端子排、说明书）齐全。核查安装环境：温度-40℃~70℃、湿度5%~95%（无凝露），远离变频器、高压开关柜、大型电机等强电磁干扰源（间距≥1.5m），避免阳光直射、雨水冲刷与粉尘堆积。若安装于户外或高粉尘环境，需配备IP54及以上防护等级的外壳，确保模块通风散热良好，机柜内预留≥100mm的上下散热空间。
- 设备与材料准备：准备扭矩螺丝刀（0.5~1.5N·m）、网络测试仪、万用表（精度≥0.01V）、预装GE Proficy Machine Edition V9.0及以上版本的调试电脑、专用导线（电源导线采用1.5mm²铜芯导线，以太网电口采用超五类及以上屏蔽双绞线，光口配备对应型号的SFP模块与光纤跳线）、绝缘手套、防静电手环等安全装备。确认SFP模块型号与传输距离匹配（如单模20km、多模550m），光纤跳线为LC/FC接口且无破损。
2. 安装与接线规范
- 安装操作：安装人员需具备工业网络设备安装资质，严格执行“停电-验电-挂牌”安全流程，佩戴防静电手环避免静电损坏模块。DIN导轨式安装时，先将DIN导轨固定在机柜内，确认导轨平整牢固，再将模块对准导轨平稳推入，顺时针旋转锁定卡扣至“锁定”位置，确保模块无松动；机架式安装时，将模块放入机柜安装位，用螺丝固定面板，扭矩1.0N·m，确保安装牢固。热插拔操作仅在模块支持热插拔功能且系统配置冗余链路时进行，插拔前需通过管理软件确认模块处于“备用”状态，插拔过程中保持手部干燥，避免接触端口端子。

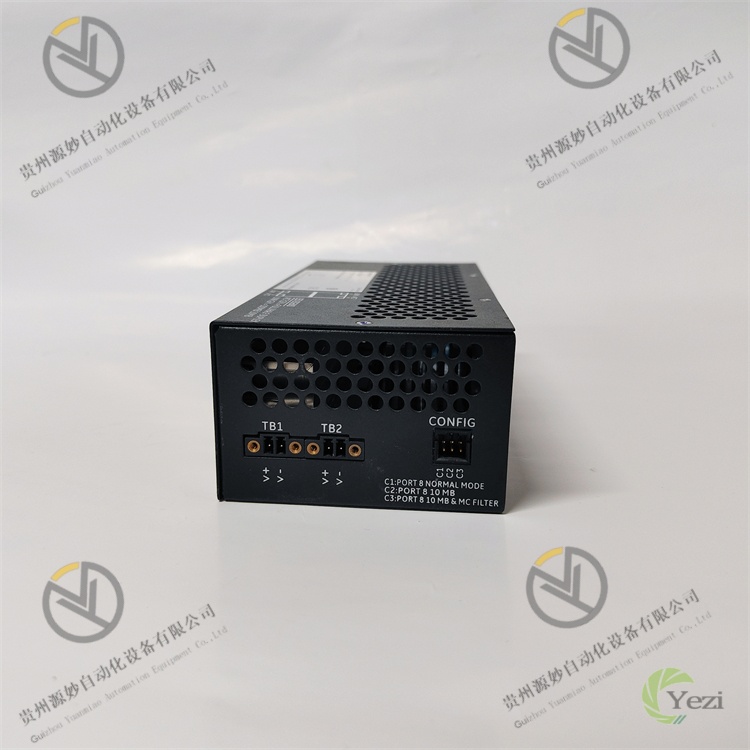

- 接线规范：接线前用万用表检测冗余电源电压为DC 18V~36V，确保电压稳定；用网络测试仪检测以太网屏蔽双绞线的通断性与屏蔽层完整性，光口通过光功率计检测光纤链路的光功率（单模光纤接收光功率-30dBm~-10dBm，多模光纤-20dBm~-10dBm）。电源接线采用凤凰端子，红色导线接正极（+V）、蓝色接负极（0V）、黄绿双色接接地（PE），接地电阻≤4Ω；导线剥线长度3~5mm，压接端子后插入端子排，拧紧螺丝扭矩0.8N·m，避免虚接发热。以太网电口接线采用T568B标准线序（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕），屏蔽双绞线的屏蔽层单端接地（接地端为机柜接地端子）；光口接线时，确保SFP模块安装到位（听到“咔嗒”声），光纤跳线插入SFP模块后旋紧防尘帽，避免灰尘进入影响光信号传输。接线完成后核对接线无误，用扎带整理线缆，固定牢固，避免线缆受力拉扯导致接线松动。
3. 运行与维护要求
- 初始组态与调试：首次通电前通过GE Proficy Machine Edition软件完成模块组态：添加模块型号IS420ESWBH3AX，配置模块IP地址、子网掩码、网关；根据网络拓扑需求配置VLAN（如控制设备VLAN ID 10、监控设备VLAN ID 20）、QoS优先级（控制指令设为最高优先级）、冗余逻辑（如启用RSTP协议，设置主链路优先级）；配置端口参数（如电口速率自适应、光口全双工模式）。组态完成后下载至模块，重启模块使配置生效。调试时，通过网络测试仪检测各端口通信状态，验证数据转发延迟与丢包率；模拟主链路故障，检查冗余切换时间是否≤10ms；通过Web界面实时监控端口流量、温度、电源状态，确保各项指标正常。

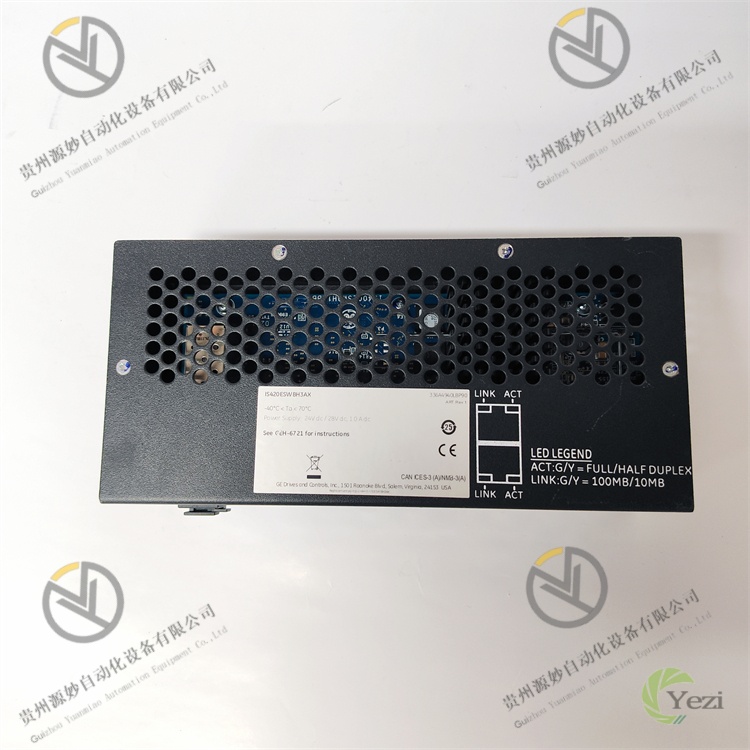

- 日常运维：每日查看模块LED指示灯状态，电源指示灯（PWR1/PWR2）常亮表示对应电源正常，端口指示灯（LINK/ACT）常亮表示链路连接正常、闪烁表示有数据传输，故障指示灯（ERR）熄灭表示无故障；每周用干布清洁模块表面与端口粉尘，检查端口线缆有无松动、老化，确认屏蔽层接地可靠；每月通过Web界面或管理平台查看模块运行数据，分析端口流量、丢包率、温度等指标，当某一端口丢包率≥1%时，需检查线缆与接入设备状态；每季度进行一次全链路测试，包括光纤链路光功率检测、双绞线通断性测试、冗余切换功能验证，确保网络传输稳定。
- 故障处理：当故障指示灯（ERR）亮起时，通过Web界面或管理平台查看故障代码，根据代码手册定位故障原因。端口故障（代码P01-P10）：检查对应端口线缆、SFP模块（光口）或接入设备，更换故障线缆或SFP模块，重新插拔接入设备；网络冗余故障（代码R01-R03）：检查冗余链路配置、生成树协议状态，重新优化冗余参数；电源故障（代码PWR01-PWR02）：检查冗余电源电压与接线，更换故障电源模块；过热故障（代码T01）：清理模块散热通道，改善机柜通风条件，若环境温度过高，需配备机柜散热风扇。故障排除后，记录故障类型、处理方法与时间，更新运维档案。
