GE IS420ESWBH3A 冗余开关模块

模块采用成熟的 1+1 热冗余设计，主备模块通过专用同步链路实时交互状态数据与控制指令，同步精度达 1μs，确保主备模块运行状态完全一致。当主模块检测到自身故障（如电源异常、通信中断）或主通信链路故障时，可在 50μs 内完成冗余切换，切换过程中无数据丢失或控制指令中断，有效避免因单点故障导致的机组停机。支持手动与自动双重切换模式，运维人员可通过上位软件手动切换主备状态，也可由模块自动检测故障并触发切换，提升操作灵活性。...

咨询热线：15339537795
立即咨询

产品详情

GE IS420ESWBH3A

一、概述

GE IS420ESWBH3A 是一款高性能冗余开关模块，隶属于Mark VIe 控制系统的核心通信与冗余控制组件，专为燃气轮机、蒸汽轮机、联合循环机组等大型旋转机械的控制系统设计，承担系统通信链路切换、冗余节点管理、故障检测与无缝切换等关键任务。作为Mark VIe 控制系统实现高可靠性运行的“通信中枢”，该模块通过冗余架构设计，确保控制系统在单一链路或节点故障时，能快速切换至备用设备，保障机组控制指令传输的连续性与稳定性。

凭借卓越的冗余切换性能与强兼容性，IS420ESWBH3A 模块广泛应用于电力、石油化工、冶金等行业的大型机组控制系统中，适配GE Mark VIe 系列控制器及各类I/O 模块，支持与机组监控系统（DCS）、资产管理平台无缝对接。其不仅具备微秒级的冗余切换速度，还通过强化的硬件设计与软件诊断功能，有效应对工业现场的电磁干扰、电压波动等复杂工况，为机组的安全稳定运行提供核心冗余保障。同时，模块支持在线组态与故障诊断，极大降低运维难度，提升系统运维效率。

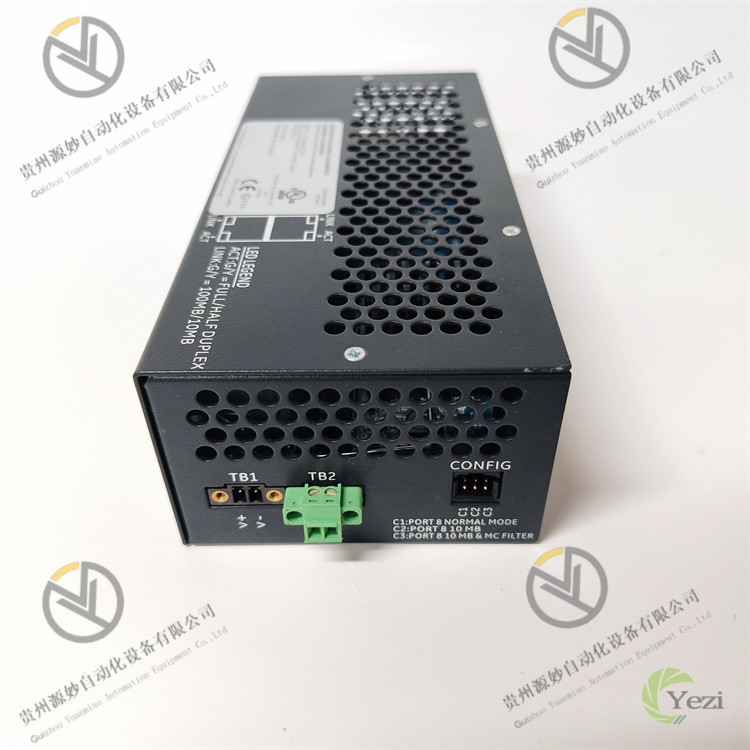

IS420ESWBH3A (3).jpg

二、技术参数

参数类别	具体规格	详细说明
电源参数	工作电源输入	直流 5V DC ±5%，允许短时波动范围：4.75V ~ 5.25V；具备过压保护（≥5.5V 触发）、欠压保护（≤4.5V 触发）及过流保护功能
电源参数	功耗指标	正常运行功耗 ≤ 8W；冗余切换过程功耗 ≤ 12W；待机功耗 ≤ 2W
冗余切换参数	冗余架构	支持 1+1 热冗余配置，主备模块实时同步状态；支持节点级、链路级双重冗余管理
	切换速度	故障检测时间 ≤ 10μs；冗余切换时间 ≤ 50μs；切换过程无数据丢失或指令中断
	同步精度	主备模块数据同步精度 ≤ 1μs；支持时钟同步与数据帧同步，确保切换后数据一致性
通信参数	接口类型	4 个光纤接口（SC 接头，单模/多模可选）、2 个以太网接口（RJ45，100Mbps 全双工）
通信参数	支持协议	GE 专用冗余通信协议、EtherNet/IP、Modbus-TCP；光纤通信距离：单模 ≤ 20km，多模 ≤ 2km
环境参数	温湿度范围	工作温度：0℃ ~ 60℃；存储温度：-40℃ ~ 85℃；相对湿度：5% ~ 95%（无凝露）
环境参数	抗干扰与防护	符合 IEC 61000-4 抗干扰标准，ESD 接触放电 ±8kV、空气放电 ±15kV，浪涌抗扰度 ±2kV；防护等级 IP20，适配控制柜内安装
兼容与物理参数	兼容系统	适配 GE Mark VIe 控制系统；兼容 IS200 系列、IS400 系列 I/O 模块；支持与第三方 DCS 系统通过 Modbus-TCP 通信
兼容与物理参数	尺寸与安装	160mm × 120mm × 50mm（长×宽×高）；采用 GE 标准导轨安装或螺钉固定，模块间距建议 ≥ 25mm 以保障散热

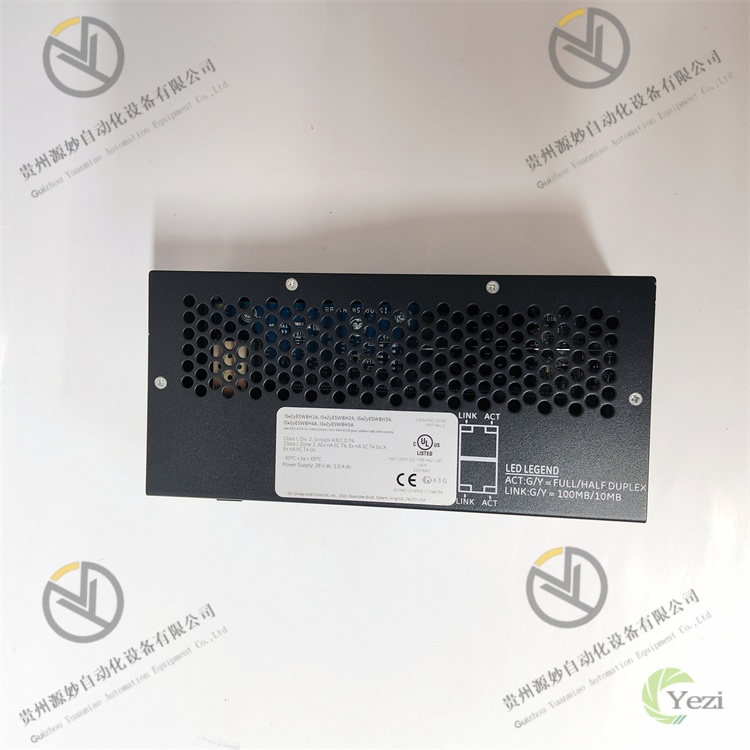

IS420ESWBH3A (1).jpg

三、功能特点

1. 1+1 热冗余架构，保障运行连续性

模块采用成熟的 1+1 热冗余设计，主备模块通过专用同步链路实时交互状态数据与控制指令，同步精度达 1μs，确保主备模块运行状态完全一致。当主模块检测到自身故障（如电源异常、通信中断）或主通信链路故障时，可在 50μs 内完成冗余切换，切换过程中无数据丢失或控制指令中断，有效避免因单点故障导致的机组停机。支持手动与自动双重切换模式，运维人员可通过上位软件手动切换主备状态，也可由模块自动检测故障并触发切换，提升操作灵活性。

2. 多接口与高兼容性，适配复杂系统

配备 4 个光纤接口与 2 个以太网接口，光纤接口支持单模与多模切换，单模通信距离可达 20km，适配长距离厂房或跨区域机组的通信需求；以太网接口支持 100Mbps 全双工通信，可直接接入机组局域网。兼容 GE 专用冗余协议、EtherNet/IP 及 Modbus-TCP 等主流工业协议，能无缝对接 Mark VIe 控制器、I/O 模块及第三方 DCS 系统，无需额外协议转换模块，降低系统集成成本。同时支持与 GE 资产管理平台通信，实现模块运行状态的远程监控与数据追溯。

3. 高精度故障检测与诊断，提升运维效率

内置高精度故障检测电路与智能诊断软件，可实时监测模块电源状态、通信链路质量、主备同步状态等关键参数，故障检测响应时间≤10μs。当检测到异常时，模块立即触发报警信号（通过数字量输出或通信上传），并记录故障类型、发生时间、故障时的关键数据（如切换前后的链路状态），存储容量支持最近 50 次故障记录查询。支持在线自诊断功能，运维人员可通过上位软件发起诊断指令，对模块硬件电路、通信接口进行全面检测，快速定位故障点，缩短故障排查时间。

4. 强抗干扰与高可靠性设计，适配工业严苛环境

采用强化电磁兼容设计，核心电路采用光耦隔离与差分信号传输技术，通过 IEC 61000-4 全项抗干扰测试，可有效抵御工业现场的电磁辐射、电压浪涌、群脉冲等复杂干扰，在燃气轮机厂房、化工车间等强干扰环境下仍能稳定运行。硬件采用工业级高稳定性元器件，关键芯片选用 GE 定制军工级产品，平均无故障时间（MTBF）≥ 200,000 小时。控制电源支持 5V DC ±5% 宽范围输入，具备过压、欠压、过流三重保护，避免电源异常导致的模块损坏，提升设备使用寿命。

5. 便捷组态与在线维护，降低运维成本

支持通过 GE Proficy Machine Edition 组态软件进行参数配置，图形化界面直观展示主备模块状态、通信链路质量等信息，可快速完成冗余模式设置、通信参数配置、报警阈值整定等操作，无需复杂编程。支持在线热插拔功能，在系统不停机的情况下可完成模块的更换与维护，避免因模块检修导致的机组停机，提升生产效率。模块表面设有状态指示灯，实时显示电源、主备状态、通信状态及故障报警信息，便于现场运维人员快速判断设备运行状况。

IS420ESWBH3A (2).jpg

四、常见故障及解决办法

常见故障	可能原因	解决办法
模块无法上电，电源指示灯不亮	1. 电源接线端子松动或接线错误；2. 输入电压超出 4.75~5.25V 范围；3. 电源模块故障或内部保险管熔断；4. 模块电源接口损坏	1. 检查电源接线，紧固端子，确保正负极接线正确；2. 用万用表测量输入电压，异常时检修供电回路或加装稳压器；3. 断电后检查保险管（规格 1A/250V），熔断则更换，电源模块故障需返厂维修；4. 更换备用电源接口测试，确认损坏则返厂维修
冗余切换失败，主备模块不同步	1. 主备同步链路接线松动或光纤损坏；2. 同步参数配置错误（如同步频率、超时阈值）；3. 主备模块固件版本不一致；4. 模块硬件故障导致同步信号丢失	1. 检查同步链路接线，紧固光纤接头，用光功率计检测光纤通断，损坏则更换；2. 通过组态软件核对同步参数，恢复默认配置后重新调试；3. 升级主备模块固件至同一版本，确保版本兼容性；4. 更换备用模块测试，确认硬件故障则返厂维修
通信中断，无法与控制器交互	1. 通信线路接线错误（如以太网网线线序错误、光纤收发端接反）；2. 通信参数（IP 地址、协议类型、端口号）不匹配；3. 通信接口损坏或网线/光纤断裂；4. 上位系统通信端口故障或防火墙限制；5. 电磁干扰导致通信丢包	1. 核对接线标准调整通信接线（以太网采用 568B 标准，光纤区分收发端）；2. 统一模块与控制器的通信参数，确保协议一致；3. 用测线仪检测网线通断，用光功率计检测光纤信号，损坏则更换；4. 检查上位系统通信端口，关闭防火墙限制或重启系统；5. 采用屏蔽通信线缆并可靠接地，加装通信隔离器
模块频繁报“链路故障”告警	1. 通信链路接触不良或光纤接头污染；2. 通信距离超出模块支持范围；3. 链路衰减过大（单模光纤衰减 ≥ 0.5dB/km）；4. 第三方干扰源影响通信链路；5. 模块通信接口老化	1. 重新插拔通信接头，用无水酒精清洁光纤接头；2. 核对通信距离，超出范围时加装光纤中继器；3. 测量链路衰减值，更换低衰减光纤线缆；4. 排查现场干扰源（如变频器、电焊机），远离干扰源或加装屏蔽罩；5. 更换备用通信接口测试，确认老化则返厂维修
手动切换主备模块无响应	1. 组态软件中手动切换权限未开启；2. 主备模块状态不一致（如备用模块未就绪）；3. 切换控制电路故障；4. 模块固件版本过低；5. 存在未复位的故障告警	1. 进入组态软件权限管理界面，开启手动切换权限；2. 检查备用模块状态，确保备用模块正常就绪；3. 通过自诊断功能检测切换控制电路，故障则返厂维修；4. 通过组态软件升级模块固件至最新版本；5. 排查并处理所有故障告警，执行故障复位后再尝试切换
