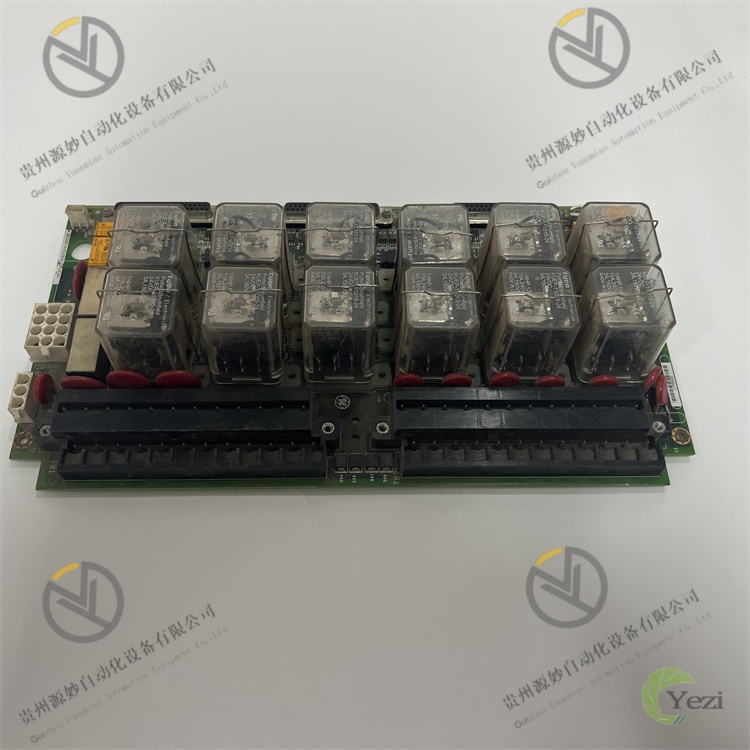

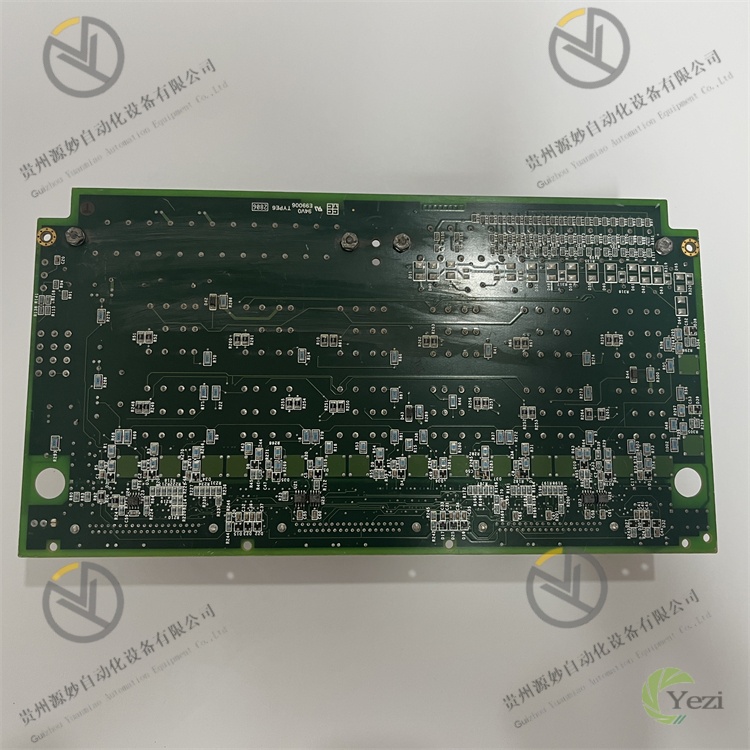

GE IS200TREGH1BDB

一、概述

GE IS200TREGH1BDB 是一款高性能汽轮机调节模块，隶属于Mark VI 汽轮机控制系统的核心调节组件，专为大型汽轮机的转速、负荷及压力等关键参数精准控制设计，承担汽轮机启动升速、负荷调节、稳态运行控制及故障工况下的紧急调节等关键任务。作为汽轮机控制系统的“调节中枢”，该模块通过接收转速传感器、压力变送器等设备的反馈信号，结合预设的调节逻辑与控制算法，输出精准控制信号驱动执行机构（如调门伺服阀），实现汽轮机运行参数的闭环控制，保障机组安全、稳定、高效运行。

凭借卓越的调节精度与高可靠性设计，IS200TREGH1BDB 模块广泛应用于电力发电、石油化工、钢铁冶金等行业的大型蒸汽轮机、燃气-蒸汽联合循环机组中，适配GE Mark VI 系列汽轮机控制系统，支持与机组DCS 系统、SIS 系统（安全仪表系统）无缝对接。其不仅具备宽范围的参数调节能力与快速的动态响应特性，还通过多重冗余设计、强化抗干扰技术及完善的故障诊断功能，有效应对工业现场的复杂工况（如电网负荷波动、蒸汽参数变化），为汽轮机的安全启停与稳定运行提供核心技术支撑。同时，模块支持在线组态与远程监控，极大提升了机组运维的便利性与效率。

IS200TREGH1BDB (3).jpg

二、技术参数

参数类别	具体规格	详细说明
电源参数	工作电源输入	直流 24V DC ±10%（逻辑电源）、直流 110V/220V DC 可选（执行器驱动电源）；逻辑电源波动范围：21.6V~26.4V，驱动电源波动范围：额定值±15%；具备电源反接保护、过压保护、过流保护功能
电源参数	功耗指标	逻辑电源功耗 ≤ 12W；驱动电源功耗 ≤ 50W（满负荷驱动时）；待机功耗 ≤ 5W
调节控制参数	适配机组类型	单轴/多轴蒸汽轮机、燃气-蒸汽联合循环机组；适配功率范围：50MW~1000MW
	核心控制算法	PID 调节算法（支持参数自整定）、前馈控制算法、模糊控制算法；支持转速控制、负荷控制、压力控制模式无缝切换
	调节精度	转速调节精度：±0.01% 额定转速（稳态）；负荷调节精度：±0.1% 额定负荷；压力调节精度：±0.2% FS
	动态响应	转速阶跃响应：超调量 ≤ 2%，恢复时间 ≤ 100ms；负荷阶跃响应：超调量 ≤ 3%，恢复时间 ≤ 200ms
输入输出参数	模拟量输入/输出	6 路模拟量输入（4~20mA DC，用于采集转速、压力、负荷等信号，精度±0.1% FS）；4 路模拟量输出（4~20mA DC，用于驱动执行机构，精度±0.1% FS）
输入输出参数	数字量 I/O	16 路数字量输入（干接点/湿接点可选，用于接收启停指令、故障信号等）；12 路数字量输出（继电器输出 2A/250V AC，用于输出报警信号、连锁控制信号等）
通信与冗余参数	通信接口	2 个 Ethernet 接口（RJ45，100Mbps 全双工，支持双网冗余）、1 个 RS485 接口（端子式）、1 个 MODBUS 接口
通信与冗余参数	冗余设计	支持 1+1 热冗余配置，主备模块实时同步控制参数与运行状态；冗余切换时间 ≤ 50ms，切换过程无调节中断
环境参数	温湿度范围	工作温度：0℃ ~ 65℃；存储温度：-40℃ ~ 85℃；相对湿度：5% ~ 95%（无凝露）
环境参数	抗干扰与防护	符合 IEC 61000-4 抗干扰标准，ESD 接触放电 ±8kV、空气放电 ±15kV，浪涌抗扰度 ±2kV；防护等级 IP20，适配控制柜内安装（建议加装防尘滤网）
物理参数	尺寸与安装	220mm × 180mm × 100mm（长×宽×高）；采用 DIN 35mm 标准导轨安装或螺钉固定，模块间距建议 ≥ 30mm 以保障散热

IS200TREGH1BDB (1).jpg

三、功能特点

1. 多模式精准调节，适配全工况运行

模块集成转速控制、负荷控制、压力控制三种核心调节模式，可根据汽轮机运行阶段（启动、并网、稳态、停机）灵活切换。启动阶段采用转速控制模式，通过PID 算法精准控制汽轮机升速率，避免转速波动过大导致的机组振动超标；并网后自动切换至负荷控制模式，根据电网调度指令调节机组输出负荷，调节精度达±0.1% 额定负荷；当蒸汽参数波动时，可切换至压力控制模式，稳定主蒸汽压力，保障机组运行安全性。支持控制算法参数自整定，模块可根据机组运行特性自动优化PID 比例、积分、微分系数，适配不同工况下的调节需求。

2. 1+1 热冗余设计，保障运行连续性

采用成熟的 1+1 热冗余架构，主备模块通过专用同步链路实时交互控制参数、运行状态及反馈信号，确保主备模块运行状态完全一致。当主模块检测到自身故障（如电源异常、CPU 故障）或关键输入信号异常时，可在 50ms 内完成冗余切换，切换过程中调节指令无中断、参数无波动，有效避免因模块故障导致的汽轮机跳闸或运行参数失稳。支持手动与自动双重切换模式，运维人员可通过上位软件手动切换主备状态，也可由模块自动检测故障并触发切换，提升操作灵活性与系统可靠性。

3. 完善的故障诊断与安全保护

内置全方位故障诊断系统，可实时监测模块电源状态、输入输出信号质量、执行机构反馈状态、主备同步状态等关键参数，故障检测响应时间≤10ms。当检测到异常时，模块立即执行三重保护动作：一是输出报警信号至DCS 系统与现场声光报警器；二是记录故障类型、发生时间、故障时的关键运行参数（转速、负荷、压力等），存储容量支持最近 100 次故障记录查询；三是根据故障等级触发相应的连锁控制（如轻微故障降负荷运行、严重故障触发紧急停机）。针对执行机构故障，模块具备故障容错控制功能，可临时采用备用调节逻辑维持机组运行，为故障处理争取时间。

4. 强抗干扰与严苛环境适应性

采用强化电磁兼容设计，核心电路采用光电隔离、差分信号传输及屏蔽布线技术，通过 IEC 61000-4 全项抗干扰测试，可有效抵御电厂、化工车间等现场的电磁辐射、高压浪涌、电源噪声等复杂干扰，确保调节信号传输的稳定性与准确性。工作温度覆盖 0℃~65℃，采用高效散热设计，模块内置温度传感器与智能散热风扇，当环境温度超过 45℃ 时自动启动风扇散热，适配高温控制柜环境。逻辑电源支持 24V DC ±10% 宽范围输入，驱动电源支持 110V/220V DC 切换，具备反接、过压、过流三重保护，避免电源异常导致的模块损坏。

5. 灵活组态与智能运维，降低运维成本

支持通过 GE Mark VI 专用组态软件（如 Turbine Control Studio）进行参数配置，图形化界面可直观完成调节模式设置、PID 参数整定、故障报警阈值配置、连锁逻辑编程等操作，无需复杂底层编程。配备 5 英寸彩色触摸屏与实体操作按键，现场运维人员可直接查看机组运行参数（转速、负荷、压力）、模块状态及故障信息，也可通过触摸屏完成参数修改、故障复位等操作。支持远程运维功能，通过 Ethernet 接口与上位系统通信，运维人员可远程监控模块运行状态、下载组态参数、升级固件版本，无需现场值守即可完成设备调试与维护。

6. 多系统协同与数据追溯，助力智能化管理

具备丰富的通信接口与协议兼容性，支持 Ethernet、RS485 等多种接口，兼容 MODBUS、PROFIBUS、IEC 61850 等主流工业协议，可无缝对接 Mark VI 控制系统、电厂 DCS 系统、SIS 系统及资产管理平台。通过与 DCS 系统协同，可实现汽轮机与锅炉、发电机的协调控制，提升整个机组的运行效率；与 SIS 系统通信，可上传关键安全参数，满足机组安全监管要求。内置数据记录功能，可实时存储机组运行参数、调节指令、故障信息等数据，存储周期最长可达 1 年，为机组运行分析、故障追溯、能效优化提供精准数据支撑。

IS200TREGH1BDB (2).jpg

四、常见故障及解决办法

常见故障	可能原因	解决办法
模块无法启动，触摸屏无显示	1. 逻辑电源未接通或接线端子松动；2. 输入电压超出 21.6~26.4V 范围；3. 电源模块故障或内部保险管熔断；4. 触摸屏损坏或通信故障	1. 检查逻辑电源线路连接，紧固端子，确认电源开关闭合；2. 用万用表测量输入电压，异常时检修供电回路或加装稳压器；3. 断电后检查保险管（规格 3A/250V），熔断则更换，电源模块故障需返厂维修；4. 重启模块测试，若仍无显示则更换触摸屏或检查触摸屏与主板通信线路
转速调节波动过大，超调量超标	1. PID 参数整定不合理（比例系数过大或积分时间过短）；2. 转速反馈信号故障（如转速传感器接线松动、信号干扰）；3. 调节模式切换时机不当；4. 执行机构卡涩或响应延迟	1. 启用参数自整定功能重新优化 PID 参数，或手动调整比例系数与积分时间；2. 检查转速传感器接线并紧固，采用屏蔽线缆并可靠接地，用示波器检测反馈信号；3. 根据机组运行阶段手动设定切换时机，避免在负荷波动时切换；4. 检查执行机构（如调门伺服阀），清理卡涩部位，测试响应速度，故障则维修或更换
模块报“执行机构故障”	1. 执行机构电源未接通或接线松动；2. 执行机构自身故障（如伺服阀卡涩、电机烧毁）；3. 模拟量输出通道故障；4. 执行机构反馈信号断线或故障	1. 检查执行机构供电线路，紧固接线端子，确认电源正常；2. 断电后检查执行机构，测试伺服阀动作灵活性，测量电机绝缘电阻，故障则维修或更换；3. 用标准信号源测试模拟量输出通道，输出异常则返厂维修；4. 检查反馈信号线路通断，更换故障线缆或反馈传感器
冗余切换失败，主备模块不同步	1. 主备同步链路接线松动或线缆损坏；2. 同步参数配置错误（如同步频率、超时阈值）；3. 主备模块固件版本不一致；4. 模块硬件故障导致同步信号丢失	1. 检查同步链路接线，紧固端子，更换损坏线缆；2. 通过组态软件核对同步参数，恢复默认配置后重新调试；3. 升级主备模块固件至同一版本，确保版本兼容性；4. 更换备用模块测试，确认硬件故障则返厂维修
模块报“通信故障”，无法与上位系统交互	1. 通信线路接线错误（如 Ethernet 网线线序错误、RS485 TX/RX 接反）；2. 通信参数（IP 地址、波特率、协议类型）不匹配；3. 通信接口损坏或网线断裂；4. 上位系统防火墙限制或端口占用；5. 电磁干扰导致通信丢包	1. 核对接线标准调整通信接线（Ethernet 采用 568B 标准，RS485 区分正负极）；2. 统一模块与上位系统的通信参数，确保协议一致；3. 用测线仪检测网线通断，更换损坏网线或测试备用通信接口；4. 关闭上位系统防火墙相关限制，释放占用端口；5. 采用屏蔽通信线缆并可靠接地，加装通信隔离器
