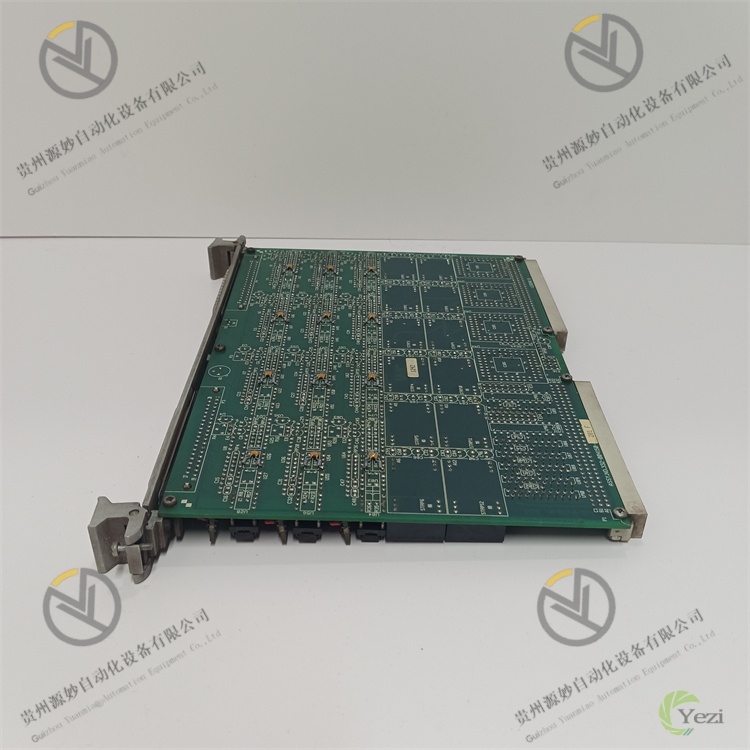

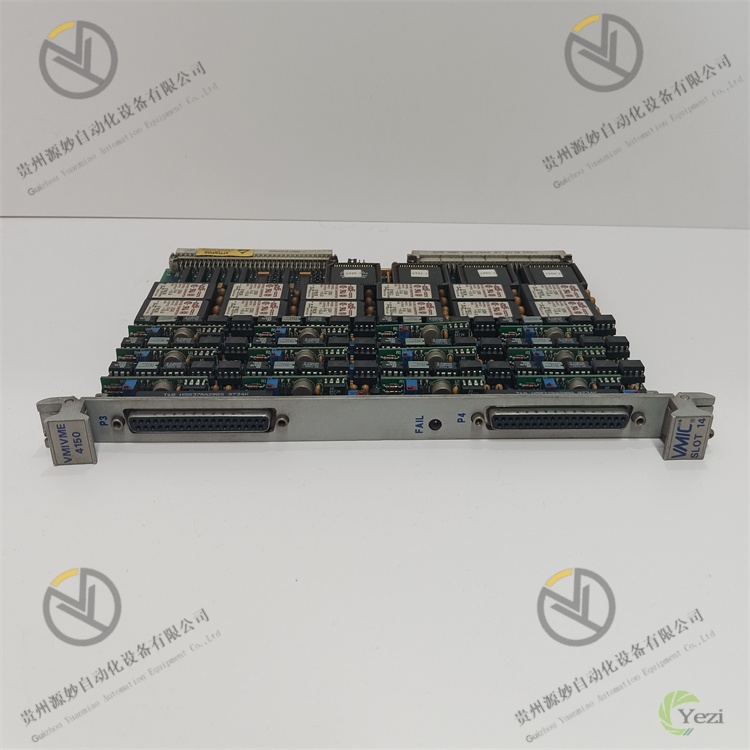

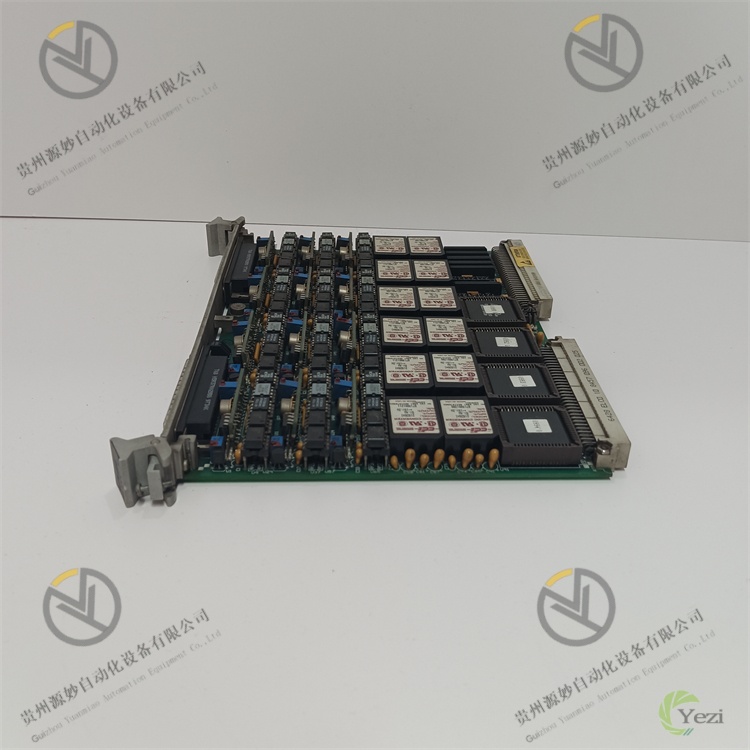

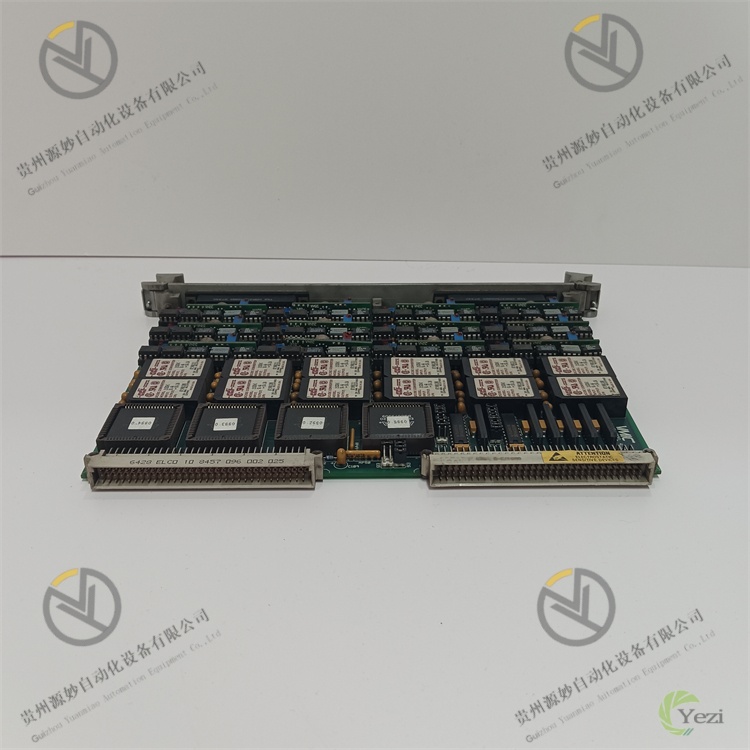

GE VMIVME4150
GE VMIVME4150是VMEbus 32位架构的多通道模拟量输入模块，专为工业现场高精度、高实时性模拟量信号采集场景设计，核心功能是将温度、压力、流量等连续变化的模拟量信号转换为数字信号，通过VME总线传输至CPU模块进行运算处理。凭借高采样速率、高分辨率及强抗干扰能力，该模块广泛应用于航空航天测试测量、工业过程控制、电力系统监测等对信号采集精度和实时性要求严苛的场景，是构建VME架构数据采集与控制系统的关键前端组件。
一、技术参数
- 采样与分辨率参数：具备16个单端/8个差分模拟量输入通道，支持通道间独立采样；采样速率可达1MSPS（单通道）、500kSPS（8通道并行）；分辨率16位，输入范围支持±5V、±10V、0-5V、0-10V四档可配置，满量程精度±0.01%，确保微弱信号的精准采集。
- 信号调理与抗干扰参数：每个通道内置可编程增益放大器（PGA），增益范围1-1000倍可配置，适配不同幅值的输入信号；集成抗混叠滤波器（截止频率可通过软件设置），有效抑制高频干扰；通道间电气隔离电压≥250V AC（rms，1分钟），共模抑制比（CMRR）≥100dB@50Hz，适配工业强干扰环境。
- VME总线与通信参数：兼容VMEbus Rev. C.1规范，支持32位数据/地址总线，总线传输速率≤40MB/s；作为VME总线从设备，通过总线与CPU模块实现数据交互，数据传输延迟≤2μs；支持中断触发模式（如采样完成中断、超限中断），可主动向CPU模块上报采集状态。
- 环境与物理参数：工作温度-40℃~70℃，存储温度-55℃~85℃；相对湿度5%~95%（无凝露）；抗振动等级MIL-STD-810F（10Hz~2000Hz，加速度10g）；抗冲击等级MIL-STD-810F（峰值加速度30g，持续11ms）；尺寸160mm×100mm（符合VMEbus标准板卡尺寸），采用标准VME机架插拔式安装，支持热插拔（需配合VME总线热插拔规范）。
二、功能特点
VMIVME4150以“高速采样、高精度、高可靠”为核心设计理念，其功能特点深度契合高精度信号采集的严苛需求，核心优势如下：
- 高速并行采样与灵活配置：1MSPS单通道采样速率可捕捉快速变化的动态信号（如电力系统暂态信号、航空发动机振动信号）；8通道并行采样模式支持多参数同步采集，通道间相位差≤1μs，满足多变量协同分析场景；输入范围与增益可编程，无需更换硬件即可适配不同类型传感器（如压力传感器0-5V输出、温度传感器4-20mA电流输出，需配合电流-电压转换模块）。
- 高精度采集与信号优化：16位分辨率配合±0.01%满量程精度，可区分微小信号变化（如±5V量程下最小分辨电压约152μV）；内置的抗混叠滤波器与PGA协同工作，先放大微弱信号再滤波，避免噪声被同步放大，提升信噪比；采用高精度基准电压源，确保不同温度环境下的采集精度稳定性，温漂≤5ppm/℃。
- VME总线无缝适配与实时反馈：严格遵循VMEbus规范，可无缝接入GE VMIVME2540等CPU模块构建的VME系统，无需额外转接件；支持“主动中断+DMA传输”双模式，采样完成后可通过中断快速通知CPU，或通过DMA直接将采集数据写入CPU内存，避免总线传输瓶颈，提升系统实时性。
- 强环境适应性与便捷运维：宽温设计与工业级元器件选型，可在-40℃低温或70℃高温的恶劣环境下稳定运行，适配户外测试或重工业现场；板载LED状态指示灯（电源、总线通信、通道故障）直观显示工作状态，支持通过VME总线读取通道采集数据、增益配置及故障码，实现远程诊断与参数配置。
三、工作原理
VMIVME4150作为信号采集的“前端入口”，核心实现“信号调理-模数转换-数据缓存-总线传输”四大功能，工作流程与CPU模块协同联动，具体环节如下：
- 参数配置与初始化：CPU模块通过VME总线向VMIVME4150下发配置指令，包括输入通道类型（单端/差分）、输入范围、增益、采样速率及滤波器参数；模块接收指令后初始化内部的PGA、滤波器、ADC（模数转换器）及总线接口，完成采集前准备。
- 信号调理与模数转换：工业现场传感器输出的模拟量信号接入模块通道后，先经差分输入电路抑制共模干扰；随后进入PGA根据配置增益放大信号，再通过抗混叠滤波器滤除高于奈奎斯特频率的噪声；处理后的模拟信号送入16位ADC，ADC将其转换为数字信号，转换误差≤±1LSB。
- 数据缓存与总线交互：转换后的数字信号存入模块内置的8KB FIFO缓存（避免数据丢失），当FIFO存满或达到设定的触发阈值时，模块通过中断信号通知CPU；CPU通过VME总线读取FIFO中的数据，或启动DMA传输将数据直接传输至CPU内存，实现采集数据的快速上传。
- 故障监测与报警：内置通道故障检测电路，实时监测输入信号是否超限（超限阈值可配置）或开路；若检测到故障，立即将故障状态写入状态寄存器，并通过总线向CPU上报故障码；同时点亮对应通道的故障指示灯，便于快速定位问题通道。
四、常见故障及解决办法
结合高精度采集场景运维经验，VMIVME4150常见故障主要集中在信号采集、总线通信及通道故障环节，以下为典型故障及实操性解决办法：
- 故障1：某通道采集数据偏差过大，超出精度范围可能原因：增益或输入范围配置错误、传感器接线松动/短路、通道PGA或滤波器故障、基准电压源漂移。
- 解决办法：① 核对CPU下发的通道配置参数，确保输入范围与传感器输出匹配（如传感器输出0-10V却配置为±5V范围）；② 检查传感器与模块的接线，确保接触良好，用万用表测量传感器输出是否正常；③ 将故障通道与正常通道交换配置，若故障跟随配置迁移则为配置问题，否则为模块硬件故障，联系售后校准或更换。
- 故障2：所有通道无采集数据，CPU无法读取模块信息可能原因：模块未插紧导致总线接触不良、VME总线地址冲突、模块电源故障、总线接口电路故障。
- 解决办法：① 断电后重新插拔模块，确保与VME机架总线触点紧密接触；② 检查模块总线地址拨码，确保与系统内其他从模块无地址冲突；③ 用万用表测量模块供电电压（标准DC 5V/±12V），若电压异常则检查机架供电；④ 更换备用模块测试，若备用模块正常则原模块故障，需检修。
- 故障3：采集数据噪声过大，波动频繁可能原因：抗混叠滤波器参数配置不当、传感器接地不良、模块与传感器接线过长、工业现场电磁干扰。
- 解决办法：① 重新配置滤波器截止频率（建议设置为采样速率的1/5-1/10）；② 检查传感器与模块的接地情况，确保单点接地，接地电阻≤4Ω；③ 缩短接线长度，采用屏蔽双绞线传输信号，屏蔽层单端接地；④ 在模块电源输入端加装电源滤波器，减少电源干扰。
- 故障4：热插拔后模块无法正常工作可能原因：热插拔操作不当（如未遵循VME热插拔时序）、模块热插拔保护电路触发、总线瞬间电压波动损坏模块。
- 解决办法：① 断电后重新插拔模块，等待30秒后上电重启；② 检查VME机架热插拔控制信号，确保满足时序要求（插拔时总线使能信号先断开）；③ 用诊断工具读取模块状态寄存器，若热插拔保护触发则通过总线清除保护状态，仍故障则更换模块。
