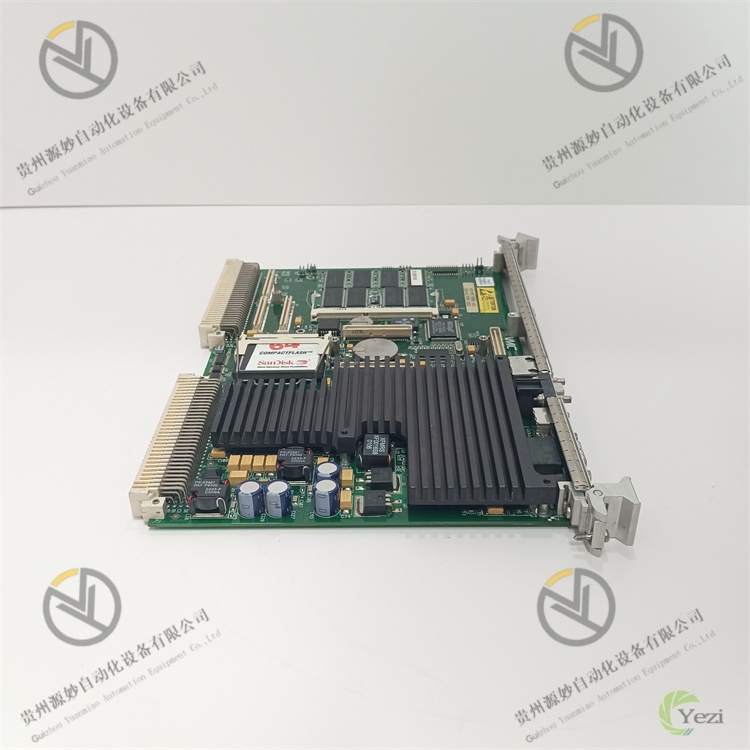

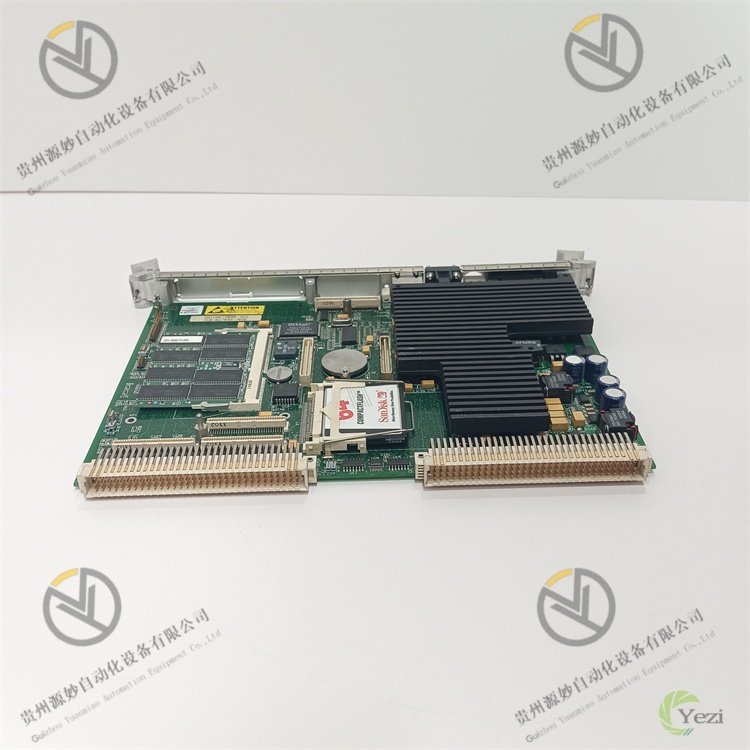

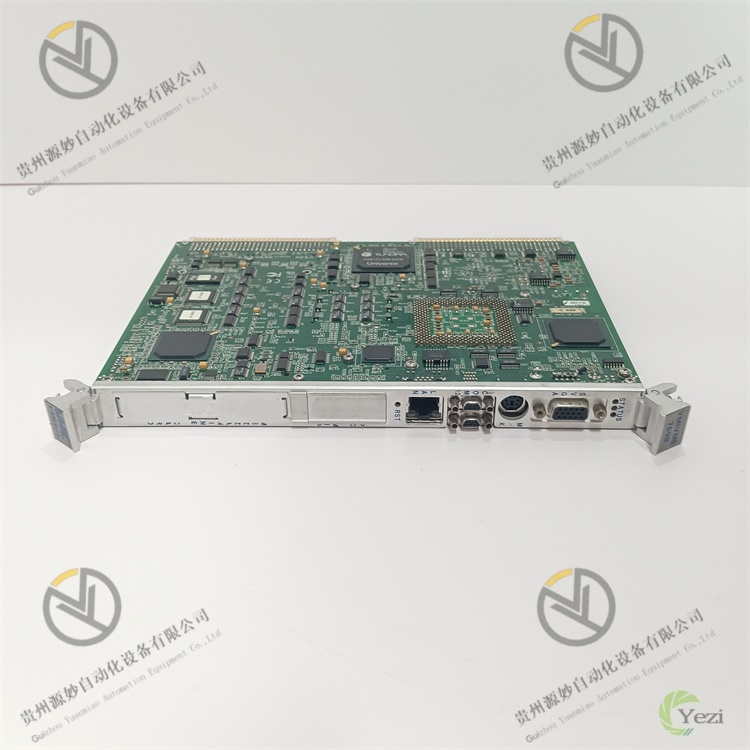

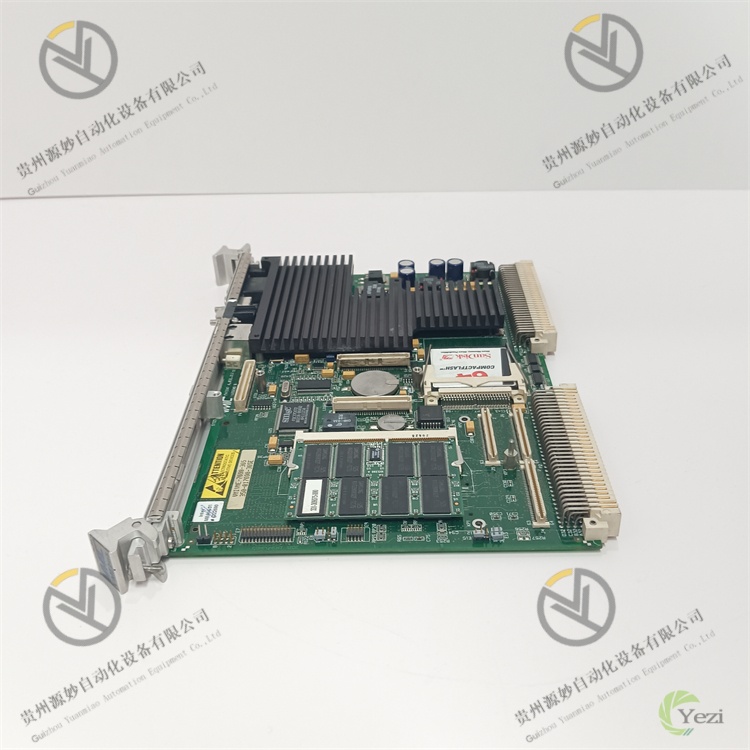

GE VMIVME7698
GE VMIVME7698是VMEbus 32位架构的高性能CPU板卡，搭载摩托罗拉MC68030通用微处理器，专为工业控制、航空航天设备控制及高端仪器仪表等场景设计，核心功能是作为VME总线系统的控制核心，实现指令运算、总线管理、多外设协同控制及数据交互，同时集成丰富的扩展接口与存储资源。凭借全浮点运算能力、稳定的总线兼容性及多系统适配特性，该板卡广泛应用于自动化生产线控制、飞行器导航通信系统、医疗设备控制（如CT扫描仪）及军事火控系统等对运算性能和可靠性要求严苛的场景，是构建中高端VME架构控制系统的核心组件。
一、技术参数
- 核心运算参数：搭载32位摩托罗拉MC68030微处理器，集成浮点共处理器与板载高速缓存，可提升20%-40%处理器效率；配备内存管理单元（MMU），支持软件保护与虚拟内存功能；板载4MB显示高速缓存，系统总线速率达133MHz（通过英特尔815E芯片组实现）；支持Windows XP、Windows 2000、VxWorks、Solaris及QNX等多操作系统，适配不同应用场景需求。
- VME总线与通信参数：兼容VMEbus标准规范，支持32位数据/地址总线传输；具备VME总线主设备（Master）、从设备（Slave）及中断处理能力，可高效管理多从模块协同工作；集成双以太网控制器接口，支持10BaseT与100BaseTX速率，具备远程以太网引导功能，总线数据交互延迟≤5μs。
- 接口与扩展参数：预留1个PMC扩展站点，支持32位PMC模块扩展，可适配通信、采集等特殊功能模块（如VMIVME4116模拟量输出模块）；集成多种外设接口（具体含USB、串行接口等标准工业接口），支持与传感器、执行器等外设直接连接；兼容VMIVME-7591、VMIVME-7592等多款SBC板卡，可构建多模块协同系统。
- 供电与物理参数：额定供电电压24V，额定功率59W，确保高负载运行稳定性；物理尺寸为标准VME双高Eurocard规格（160mm×233.25mm×20.32mm），适配单个VME插槽安装；重量0.53kg，采用标准VME机架插拔式安装，板卡主体为绿色涂装。
- 环境适应性参数：工作温度5℃-50℃，存储温度-25℃-60℃；相对湿度20%-80%（非凝露，湿球温度最高29℃）；温度变化率≤20℃/小时，适配工业现场及设备舱内等环境要求。
二、功能特点
VMIVME7698以“高运算效率、强扩展能力、多系统适配”为核心设计理念，其功能特点深度契合中高端控制场景的严苛需求，核心优势如下：
- 高性能运算与可靠管控：MC68030处理器的全浮点运算能力可高效处理三角运算、PID闭环控制等复杂算法，配合板载高速缓存与MMU单元，在多任务场景下可实现指令的快速调度与执行；内存管理单元提供的软件保护功能，能有效避免程序异常导致的系统崩溃，适配医疗设备、军事装备等对可靠性要求极高的场景。
- VME总线全兼容与多模块协同：严格遵循VMEbus标准规范，可无缝适配GE及第三方VME系列模块（如VMIVME4150模拟量输入模块、VMIVME4116模拟量输出模块）；作为总线主设备时，通过133MHz高速系统总线实现多从模块的数据快速交互，总线仲裁延迟低，避免多模块竞争导致的控制延迟，适配自动化生产线多设备协同控制场景。
- 双网冗余与灵活扩展：双以太网控制器接口支持10/100Mbps速率自适应，可构建冗余网络架构，提升数据传输的可靠性；远程以太网引导功能支持无本地存储情况下的系统启动，简化部署与维护；PMC扩展站点可根据需求扩展CANopen、PROFINET等通信模块或高速采集模块，提升系统定制化适配能力。
- 多系统适配与便捷运维：兼容Windows、VxWorks等多类型操作系统，可根据应用场景选择适配的系统平台，降低软件开发迁移成本；板载状态指示灯（电源、总线通信、CPU运行）直观显示工作状态，结合系统日志可快速定位运算异常、总线故障等问题，配合远程以太网功能可实现部分运维操作的远程执行。
三、工作原理
VMIVME7698作为VME系统的“控制中枢”，核心实现“系统启动-运算处理-总线调度-外设交互”的闭环工作流程，与各模块协同实现精准控制，具体环节如下：
- 系统启动与初始化：板卡上电后，可通过本地存储或远程以太网引导方式加载操作系统；启动过程中完成CPU、内存、总线控制器、以太网芯片及MMU单元的初始化，同时检测PMC扩展模块的连接状态，完成设备驱动加载，为后续运行奠定基础。
- 运算处理与任务调度：操作系统加载完成后，CPU通过MMU单元实现内存资源的分配与管理，对控制算法、数据处理、外设管控等任务进行优先级排序；高速缓存对高频访问数据进行暂存，减少内存读取延迟，配合浮点共处理器快速完成复杂运算（如飞行器导航中的坐标换算、医疗设备中的图像数据处理）。
- 总线调度与数据交互：作为VME总线主设备时，通过总线控制器向从模块（如模拟量输入、数字量输出模块）下发控制指令，同时接收从模块反馈的传感器数据或设备状态信息；133MHz系统总线与双以太网控制器协同工作，实现控制指令与采集数据的并行传输，提升系统响应速度。
- 故障监测与自我保护：内置硬件监测电路，实时监测供电电压（24V）、CPU温度及总线通信状态；当检测到电压异常或CPU过热时，通过中断机制触发降额运行或报警；MMU单元对内存访问进行权限管控，避免非法访问导致的程序崩溃，提升系统运行稳定性。
四、常见故障及解决办法
结合高端控制场景运维经验，VMIVME7698常见故障主要集中在启动、总线通信及外设交互环节，以下为典型故障及实操性解决办法：
- 故障1：板卡上电后无反应，电源指示灯不亮可能原因：24V供电线路故障、板卡电源接口接触不良、内部电源电路损坏（占硬件故障的30%左右）。
- 解决办法：① 用万用表测量VME机架24V供电电压，确保电压在±10%误差范围内；② 断电后重新插拔板卡，确保板卡与机架总线触点紧密接触；③ 更换备用板卡测试，若备用板卡正常则原板卡电源电路故障，联系售后检修。
- 故障2：系统启动失败，无法加载操作系统可能原因：远程引导服务器故障、本地存储设备损坏、启动配置参数错误（软件故障占比约40%）。
- 解决办法：① 切换至本地启动模式，排查远程引导服务器网络连接与服务状态；② 检测本地存储设备（如闪存），用诊断工具确认是否存在坏道，必要时更换存储设备；③ 恢复启动配置默认参数，重新加载操作系统镜像。
- 故障3：VME总线无法识别从模块，总线指示灯异常可能原因：总线地址拨码冲突、从模块故障、板卡总线控制器损坏（主板故障占硬件故障的20%）。
- 解决办法：① 检查CPU板卡与从模块的总线地址拨码，确保地址唯一无冲突；② 将从模块更换至其他VME槽位测试，若仍无法识别则从模块故障；③ 更换PMC扩展模块测试，若故障依旧则板卡总线控制器故障，需返厂维修。
- 故障4：以太网接口无法通信，网络指示灯不亮可能原因：网线故障、IP地址配置冲突、以太网芯片故障或驱动程序冲突。
- 解决办法：① 更换备用网线，用网络测试仪检测链路通断；② 重新配置板卡IP地址，确保与网络中其他设备无冲突；③ 重装以太网驱动程序，若无效则通过诊断工具检测芯片状态，确认故障后更换板卡。
