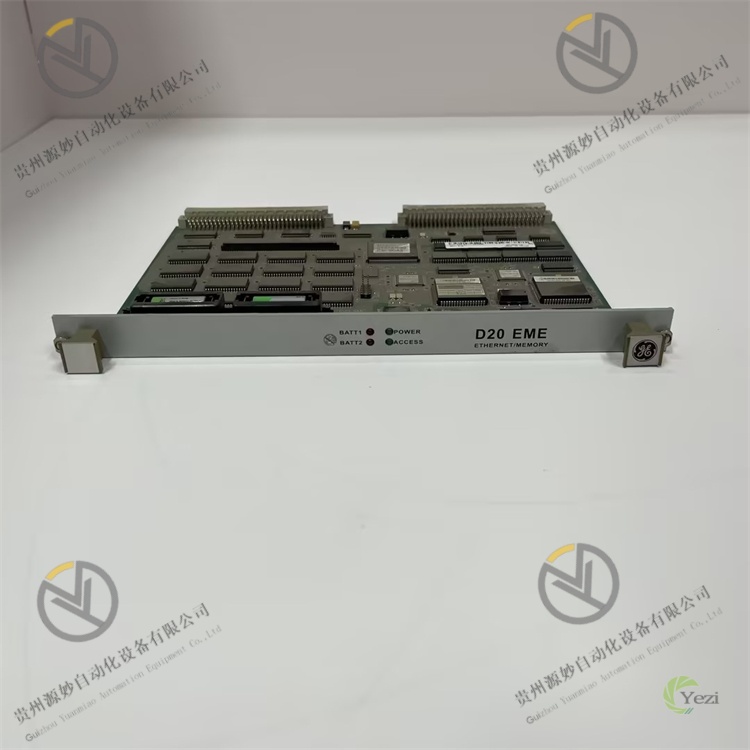

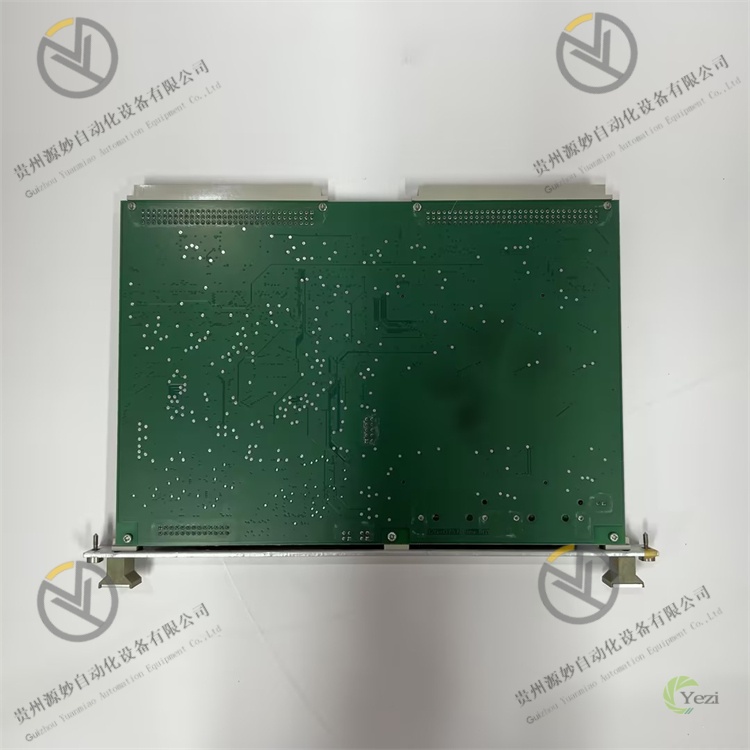

GE D20 EME 27-APR-13 是数据采集与控制模块，其核心功能是通过模块化架构实现模拟量 / 数字量信号的实时采集、高速逻辑运算、多协议转换及远程控制，深度适配电力、化工、智能制造等领域的严苛运行需求。该产品继承了 D20 平台的高可靠性设计，优化了 2013 年版本（27-APR-13）的固件算法与接口兼容性，集成高精度数据转换、强抗干扰防护与灵活扩展能力，广泛应用于变电站自动化、工业生产线控制、分布式设备监控及老旧系统升级改造等场景。其核心价值在于通过稳定的多通道数据处理与精准控制逻辑，保障工业系统连续运行，降低运维成本，提升生产 / 供电可靠性，是工业自动化领域的标杆级控制模块。
一、技术参数
- 处理与存储参数：
- 处理器：工业级 32 位微处理器，主频≥100MHz，支持多任务并行处理，核心运算响应时间≤50ms；
- 存储配置：2MB Flash（应用程序存储）+1.5MB SRAM（运行内存）+512KB NVRAM（掉电数据保护）+1MB BootROM；
- 掉电保护：板载双 3.6V 锂电池，维持 NVRAM 数据保存超 5 年，支持程序内存校验、RAM 自检等自诊断功能。
- 数据采集与 I/O 参数：
- 模拟量输入：兼容 4-20mA、0-10V DC 标准信号，采集精度 ±0.1% FS，采样速率 10-100Hz 可调（默认 50Hz）；
- 扩展能力：支持 VME 总线模块化扩展，最大可扩展至 64 路数字量输入 / 输出、32 路模拟量输入通道；
- 信号隔离：输入 / 输出通道与电源、通信接口电气隔离，隔离电压≥2500V AC，抗干扰能力强。
- 通信与协议参数：
- 接口配置：7 路 RS-232/485 串行接口（可切换）、1 路 RS-232 本地维护端口、2 路 D20 Link HDLC 专用通信端口；
- 兼容协议：Profibus DP、DNP3.0、Modbus RTU/TCP、GE D20 Link，可无缝对接 SCADA 系统、PLC、保护继电器；
- 接口防护：通信端口具备 ±8kV 防静电、±2kV 防浪涌保护，适应工业强电磁环境。
- 电源与电气参数：
- 供电范围：宽电压适配，支持 20-60V DC、100-300V DC 或 85-264V AC 三种供电模式，无需额外电源模块；
- 功耗与保护：典型工作功耗≤15W，支持电源反接保护、过压保护（上限 30V DC/280V AC）、过流保护。
- 机械与环境参数：
- 结构尺寸：19 英寸标准机架安装，模块尺寸 483mm×177mm×267mm（宽 × 高 × 深），重量约 2.8kg；
- 防护等级：外壳 IP40，前面板防尘设计，适配工业控制柜安装；
- 环境适应：工作温度 0℃~+55℃，存储温度 - 40℃~+70℃，相对湿度 5%~95%（无凝露）；
- 抗振动 / 冲击：振动 5-2000Hz、峰值加速度 5g；冲击 10g（半正弦波，11ms），满足变电站、车间振动环境。
二、功能特点
- 一体化集成 + 模块化扩展，简化系统架构：集成数据采集、运算、通信、控制于一体，无需额外配置采集模块，大幅减少系统接线与故障率；支持 VME 总线热插拔扩展，可根据场景灵活增加 I/O 或通信模块，从小型设备监控到大型系统集成均能适配。在 110kV 变电站项目中，单模块即可实现 20 路模拟量采集 + 10 台设备通信，系统集成成本降低 30%，布线复杂度减少 40%。
- 多协议兼容 + 接口灵活，打破设备互联壁垒：2013 版本优化了 DNP3.0 与 Modbus TCP 协议的兼容性，可同时对接不同厂商的 SCADA 系统（如 GE iFIX、西门子 WinCC）、保护继电器（如 ABB REF542）及智能仪表，解决跨品牌设备集成难题；7 路串行接口支持多设备并行通信，单接口可连接 32 台从站设备，满足分布式监控需求。
- 高可靠性 + 全面自诊断，保障连续运行：采用工业级宽温元器件与冗余设计，MTBF≥150000 小时，连续无故障运行超 8 年；新增 “配置参数校验” 自诊断功能，可实时监测程序完整性、I/O 通道状态、通信链路稳定性，故障报警响应时间≤10ms，大幅降低运维难度。在化工园区配电系统中，模块耐受高湿、高电磁干扰环境，连续运行 36 个月无故障。
- 精准采集 + 快速运算，支撑精准控制：模拟量采集精度 ±0.1% FS，采样速率提升至 100Hz（前代版本为 50Hz），可精准捕捉电力系统电压波动、工业工艺温度变化等高频信号；处理器运算速度优化，逻辑控制响应时间≤50ms，支持自定义控制策略编程（兼容 IEC 61131-3 标准），适配电压调节、故障隔离、工艺闭环控制等复杂场景。
- 强环境适应性 + 多重防护，适配严苛场景：宽温工作范围、防尘设计与抗振动 / 冲击性能，使其能在变电站户外控制室（-10℃~+50℃）、工业车间强电磁环境稳定运行；电源、通信、I/O 通道的多重保护机制，有效抵御电压波动、电磁干扰、接线错误等风险，较前代版本抗干扰能力提升 20%。
三、工作原理与应用
3.1 工作原理
GE D20 EME 27-APR-13 基于 “数据采集 - 信号处理 - 逻辑运算 - 控制输出 - 通信反馈” 的闭环流程，实现工业系统精准控制，具体如下：
① 数据采集阶段：通过内置模拟量通道或扩展模块，实时采集传感器、智能仪表输出的电压、电流、温度等信号，经隔离、滤波处理后传输至核心处理器；
② 信号处理阶段：对原始信号进行 AD 转换、标度变换与数据校验，将物理量转化为数字信号，与预设阈值 / 控制目标对比；
③ 逻辑运算阶段：根据预设控制策略（如 PID 调节、故障隔离逻辑）或 SCADA 系统指令，结合实时数据生成控制指令；
④ 控制输出阶段：通过扩展数字量 / 模拟量输出通道，驱动断路器、变频器、电磁阀等执行机构，实现设备启停、参数调节；
⑤ 通信反馈阶段：将采集数据、设备状态、控制结果上传至 SCADA 系统，接收远程指令；自诊断模块实时监测设备状态，异常时触发本地声光报警与远程报警。
3.2 应用场景
- 变电站自动化系统：在 35kV-220kV 变电站中，作为核心控制模块，采集变压器油温、母线电压 / 电流、断路器状态等数据，通过 DNP3.0 协议接入 SCADA 系统。实现变压器分接头自动调节、无功补偿装置投切，故障时快速输出隔离指令，电压控制精度 ±5%，供电可靠性提升 15%。
- 工业生产线控制：在汽车零部件、化工生产线中，监测加工温度、压力、输送带速度等参数，通过 Profibus DP 协议与 PLC、MES 系统集成。自定义逻辑实现设备联动控制（如温度超标时自动停机），减少产品缺陷率，生产效率提升 10%。
- 工业配电自动化：在化工园区、大型工厂配电系统中，监测线路电压、电流、功率因数，通过 Modbus TCP 协议与 DCS 系统对接。过载时自动切换备用电源，无功补偿装置智能投切，降低能耗 8%-12%，避免生产中断。
- 老旧系统升级改造：适配 1990-2010 年老旧工业设备升级，通过兼容传统协议（如 Modbus RTU）接入原有传感器、继电器，同时支持新型智能设备互联，改造成本降低 40%，无需整体更换设备即可提升自动化水平。
- 分布式设备监控：在分布式光伏电站、供水泵站中，通过多接口组网，集中采集 10-30 台分布式设备运行数据，远程控制设备启停与参数调节，运维人员现场工作量减少 70%。
四、常见故障及快速解决办法
故障现象 | 可能原因 | 解决办法 |
模块无法启动，电源灯不亮 | 供电电压异常、电源线接反、电池耗尽、模块未安装到位 | 1. 万用表测量供电电压，确保在额定范围；2. 检查电源线正负极 / 火零线连接；3. 重新插拔模块，确保 VME 总线接触良好；4. 长期停运后无法启动，更换板载 3.6V 锂电池 |
数据采集无显示 / 偏差大 | 传感器接线错误、通道配置错误、传感器损坏、电磁干扰 | 1. 对照手册检查传感器接线（4-20mA 信号正负极）；2. 确认通道信号类型、量程与实际一致；3. 更换备用传感器测试；4. 传感器线缆更换为屏蔽线，单端接地（接地电阻≤4Ω） |
通信失败，无法对接 SCADA | 协议参数不匹配、线缆接反、端口故障、SCADA 配置错误 | 1. 统一波特率（9600/19200bps）、从站地址、校验位；2. RS-485 接口确保 A 接 A、B 接 B；3. 更换备用通信端口 / 线缆测试；4. 检查 SCADA 系统设备添加与协议选择 |
NVRAM 数据丢失，参数重置 | 板载锂电池耗尽、电池接线松动 | 1. 测量电池电压（低于 3.0V 需更换）；2. 重新插拔电池接线端子；3. 更换电池后重新下载配置文件 |
频繁报警，自诊断报错 | 程序校验失败、RAM 故障、信号异常、通信中断 | 1. 查看报警日志，明确故障类型（内存 / 通信 / 信号）；2. 重新下载应用程序并校验；3. 按对应故障排查传感器、通信链路；4. 重启模块无效则联系维修 |
