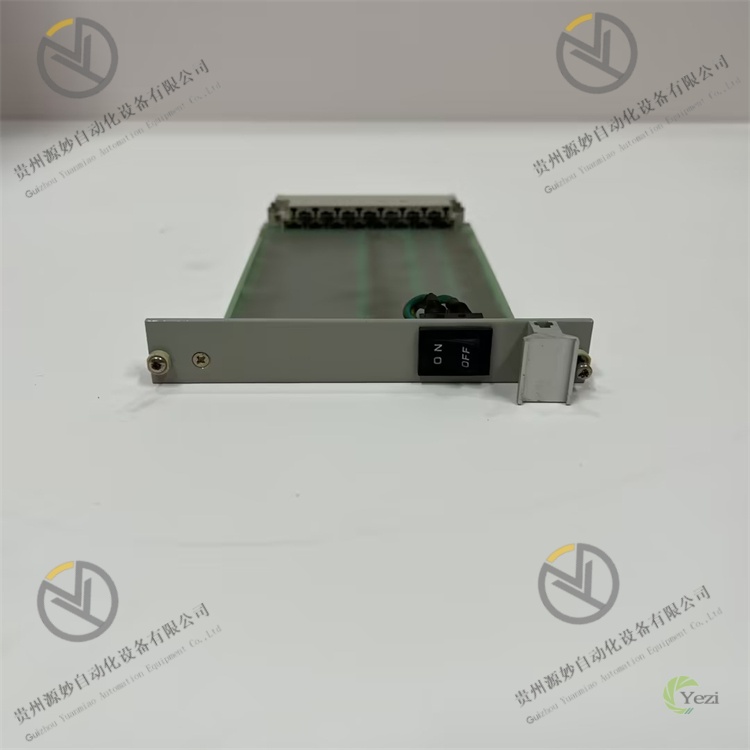

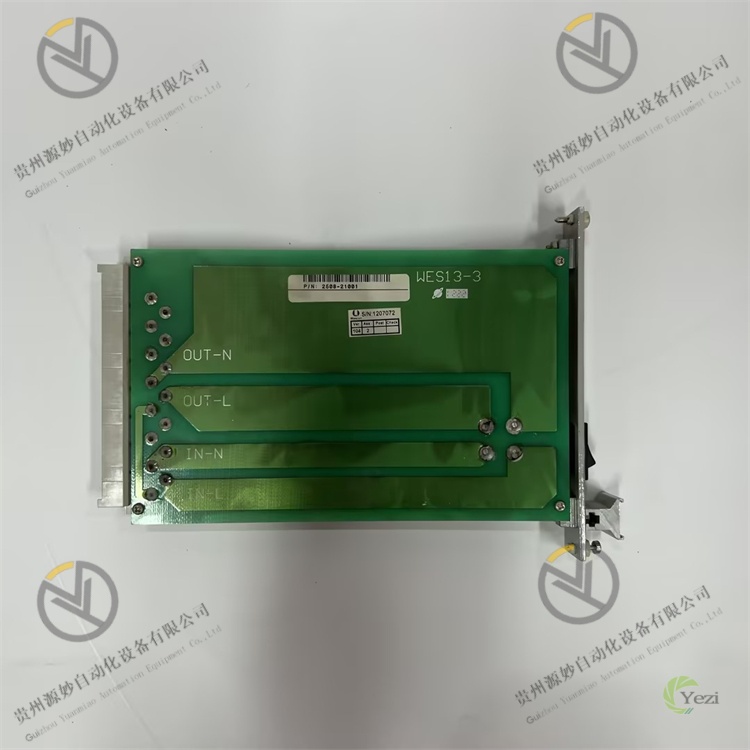

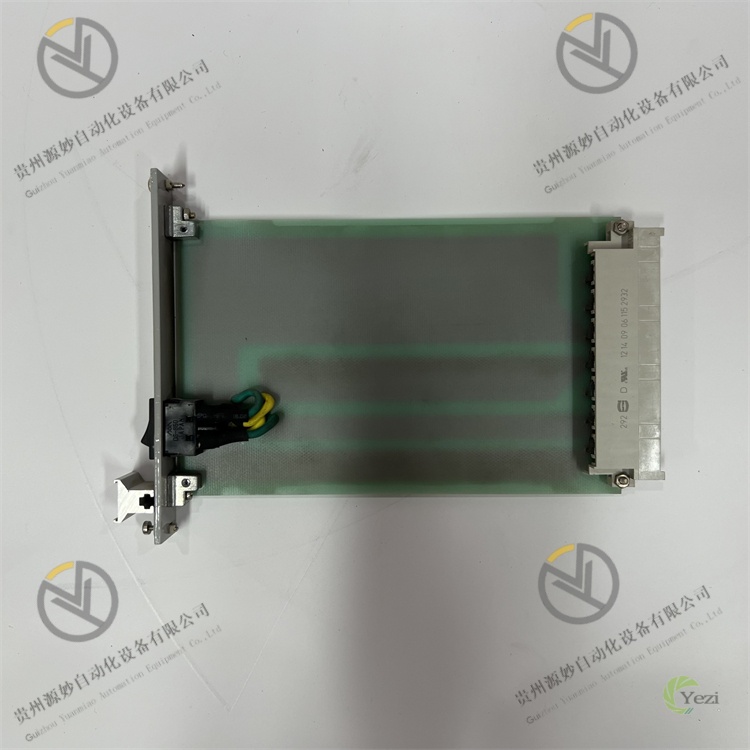

GE WEA13-13 2508-21001
GE WEA13-13 2508-21001 是嵌入式数字信号处理模块，核心功能是通过 FPGA+ARM 架构实现多通道信号采集、高速数字信号处理、实时控制与模块化扩展，深度适配工业自动化、电力系统监测、智能制造等场景对信号处理与精准控制的严苛需求。该产品融合了通用信号处理、自动增益控制、高速数据存储等核心技术，兼具低功耗、强兼容性、高可靠性等优势，广泛应用于工业控制系统模块化升级、电力信号监测、自动化生产线控制及嵌入式智能设备开发等领域。其核心价值在于通过一体化的信号处理与控制能力，提升工业系统的响应速度、控制精度与运行可靠性，是现代工业嵌入式控制系统中的关键核心组件。
一、技术参数
- 处理与存储参数：采用 FPGA+ARM 异构架构，ARM 核心主频≥800MHz，FPGA 逻辑单元数量≥50K，支持多任务并行处理与高速信号运算；存储配置包含 2MB Flash 程序存储、1.5MB SRAM 运行内存、8MB 高速数据缓存，支持多通道数据实时存储与掉电保护功能；信号处理延迟≤20ms，满足工业级实时控制需求。
- 信号采集与 I/O 参数：支持多类型信号输入，兼容模拟量（4-20mA、0-10V DC）、数字量（DI/DO）及脉冲量信号采集，适配工业传感器、智能仪表的信号输出；模拟量采集精度达 ±0.1% FS，采样速率最高 1kHz，支持自动增益控制技术，可自适应不同幅值信号；标配 50 路 I/O 点数（含模拟量 + 数字量），支持模块化扩展，最大可扩展至 256 路 I/O 通道，满足大规模系统监控需求。
- 通信与协议参数：配备丰富通信接口，含 RS-485、以太网（RJ45）、USB 等接口，支持 Modbus、Profibus 等工业主流通信协议，可无缝对接 PLC、DCS、SCADA 等工业控制系统；以太网传输速率 10/100Mbps，RS-485 接口支持最长 1000 米通信距离，支持 TCP/IP 网络通信功能，实现远程数据传输与控制。
- 电源与电气参数：宽电压供电设计，支持 24V DC（±10%）工业标准供电，典型工作功耗≤15W，待机功耗≤3W，低功耗设计适配嵌入式设备供电需求；电源输入具备反接保护、过压保护（上限 30V DC）、过流保护功能，避免电源异常导致模块损坏。
- 机械结构与环境参数：采用模块化设计，外形尺寸为 400mm×250mm×150mm（长 × 宽 × 高），兼容 19 英寸标准机架安装与 DIN 导轨安装两种方式，重量约 0.87kg，便于集成至工业控制柜；防护等级达 IP20，适用于控制柜内安装，有效抵御粉尘侵入；工作温度范围 - 40℃~+85℃，存储温度范围 - 40℃~+85℃，相对湿度适应范围 5%~95%（无凝露）；抗电磁干扰符合 IEC 61000-4 标准，可在工业强电磁环境下稳定运行。
二、功能特点
- 异构架构 + 高速运算，赋能精准信号处理：FPGA+ARM 异构架构结合了 FPGA 的并行运算优势与 ARM 的控制灵活性，可快速处理多通道模拟信号与数字信号，支持信号滤波、放大、编码、解码等复杂处理流程。在电力信号监测场景中，模块可实时采集电压、电流信号并进行谐波分析，处理延迟≤20ms，分析精度达 0.01Hz，较传统信号处理模块效率提升 60%。
- 多类型信号兼容 + 自动增益控制，适配复杂场景：兼容模拟量、数字量、脉冲量等多类型信号采集，配合自动增益控制技术，可自适应不同幅值的输入信号（如 0.1V~10V 模拟信号），无需手动调节增益参数；±0.1% FS 的采集精度确保数据准确性，1kHz 高采样速率可捕捉高频信号变化，适配工业生产线振动监测、电力系统暂态信号采集等场景。
- 模块化扩展 + 多协议兼容，提升集成灵活性：支持 I/O 通道模块化扩展，从 50 路标配可扩展至 256 路，适配从小型设备控制到大型系统集成的不同需求；全面兼容 Modbus、Profibus 等工业协议，可对接不同厂商的工业控制设备，解决跨平台集成难题。在汽车生产线中，通过扩展 32 路数字量输入通道，实现 15 台设备的状态监测，通过 Profibus 协议与 PLC 联动控制，系统集成成本降低 30%。
- 强环境适应性 + 高可靠性，保障连续运行：-40℃~+85℃的超宽工作温度范围，配合工业级抗电磁干扰设计，使其能在高寒地区、工业车间强电磁环境等严苛场景稳定运行；平均无故障工作时间（MTBF）≥100000 小时，采用高稳定性电子元件与冗余设计，满足工业设备 24/7 连续运行需求。在户外电力监测设备中，模块耐受极端温度与湿度变化，连续运行 24 个月无故障。
- 嵌入式设计 + 多功能集成，简化系统架构：嵌入式模块化设计体积小巧、功耗低，可直接集成至工业设备内部，无需额外占用安装空间；集成信号采集、处理、控制、通信等多功能于一体，无需额外配置信号处理单元与通信模块，大幅简化系统架构与布线复杂度。在智能传感器设备中，模块集成采集、处理与通信功能，使设备体积缩小 40%，成本降低 25%。
三、工作原理与应用
3.1 工作原理
GE WEA13-13 2508-21001 基于 “信号采集 - 预处理 - 运算处理 - 控制输出 - 通信反馈” 的核心工作流程，实现工业信号的精准处理与控制，具体如下：
① 信号采集阶段：通过内置 I/O 通道或扩展模块，实时采集传感器、智能仪表输出的模拟量、数字量或脉冲量信号，信号经隔离、滤波处理后传输至核心处理单元；
② 信号预处理阶段：由 FPGA 完成信号的快速预处理，包括自动增益调节、滤波降噪、AD 转换等，将原始信号转化为标准化数字信号；
③ 运算处理阶段：ARM 核心根据预设的控制策略与算法，对预处理后的信号进行运算分析，如数据比对、逻辑判断、参数计算等，生成控制指令或数据结果；
④ 控制输出阶段：控制指令通过数字量或模拟量输出通道传输至执行机构（如继电器、变频器、电磁阀），实现设备的启停、参数调节等控制动作；
⑤ 通信反馈阶段：将信号处理结果、设备运行状态、控制指令执行情况等信息通过通信接口上传至上位机或控制系统，同时接收远程控制指令与参数配置，形成闭环管理。
3.2 应用场景
- 工业自动化生产线控制：在汽车零部件、电子元件制造生产线中，模块用于监测设备运行状态（如振动、温度、转速）与工艺参数（如压力、流量），通过高速信号处理实现设备联动控制与故障预警。当检测到设备振动超标时，立即触发报警并调整运行参数，避免设备损坏，生产效率提升 15%，产品合格率提高 10%。
- 电力系统信号监测：在变电站、配电房等电力设施中，模块采集电压、电流、功率因数等电气信号，通过谐波分析、相位检测等信号处理算法，实时监测电网运行状态。支持与电力 SCADA 系统对接，上传监测数据，当检测到电网异常时，快速反馈并触发保护动作，保障电网安全稳定运行。
- 嵌入式智能设备开发：作为嵌入式核心处理模块，应用于智能传感器、远程监测终端等设备开发，集成信号采集、处理与通信功能，实现设备的小型化与智能化。在水利水质监测终端中，模块采集 pH 值、溶解氧等传感器信号，处理后通过网络上传至监测平台，支持远程数据查看与参数配置。
- 工业控制系统模块化升级：用于老旧工业设备的自动化升级改造，通过模块化集成与多协议兼容特性，接入原有设备的传感器与执行机构，实现设备的智能化控制与远程监控。无需更换全部老旧设备，即可提升系统自动化水平，改造成本降低 40% 以上。
- 机械运动控制：在机床、机器人等机械装备中，模块用于采集电机转速、位置等脉冲信号，通过实时运算处理生成控制指令，实现机械运动的精准控制。支持高速计数器功能，位置控制精度达 ±0.01mm，满足精密加工与自动化装配需求。
四、常见故障及解决办法
- 可能原因：供电电压异常（超出 24V DC±10% 范围）、电源线接线错误（正负极接反）、电源模块故障、模块安装接触不良。
- 解决办法：① 用万用表测量供电电压，确保在 21.6V~26.4V DC 范围内，检查电源线正负极连接正确，接线端子紧固；② 检查模块安装是否到位，导轨安装时确保卡扣锁定，机架安装时螺钉紧固，重新插拔模块确保电气连接可靠；③ 若供电与安装正常仍无法启动，测试电源模块输出电压，无输出则判定为电源模块故障，需更换或维修。
- 可能原因：传感器接线错误或接触不良、信号类型与通道配置不匹配、自动增益控制未启用、传感器损坏、电磁干扰。
- 解决办法：① 对照接线手册检查传感器与模块 I/O 通道的接线，确保信号线、电源线连接正确，重新插拔接线端子；② 进入模块配置界面，确认通道配置与信号类型一致（如模拟量通道选择 4-20mA 或 0-10V），启用自动增益控制功能；③ 更换备用传感器测试，若数据恢复正常则更换原传感器；④ 检查信号线缆是否与动力线缆并行敷设，更换为屏蔽线并单端接地（接地电阻≤4Ω），减少电磁干扰。
- 可能原因：通信协议参数不匹配（波特率、从站地址、校验位）、通信线缆接线错误、通信接口故障、上位机配置错误。
- 解决办法：① 统一模块与上位机的通信参数，确保波特率（常见 9600、19200bps）、从站地址、校验位一致，以太网通信确保 IP 地址在同一网段；② 检查通信线缆接线，RS-485 接口确保 A 接 A、B 接 B，以太网线水晶头压接规范，测试线缆通断；③ 更换备用通信接口或线缆进行交叉测试，排查接口故障；④ 检查上位机软件是否正确添加模块设备，通信协议选择与模块配置一致（如 Modbus RTU/TCP）。
- 可能原因：输出通道配置错误、执行机构接线错误、输出负载超出额定范围、控制逻辑未启用。
- 解决办法：① 进入模块配置界面，确认输出通道类型（数字量 / 模拟量）与执行机构匹配，检查控制逻辑是否启用（自动 / 手动模式切换）；② 对照接线图检查执行机构与输出端子的连接，确保线路导通无松动；③ 用万用表测量执行机构负载电流 / 功率，若超出模块额定输出，加装中间继电器或接触器扩展负载能力；④ 模拟控制指令，用万用表检测模块输出端子是否有信号输出，无输出则排查控制逻辑配置或模块内部故障。
- 可能原因：电源波动、内存溢出、环境温度超标、模块固件故障。
- 解决办法：① 检查供电电压稳定性，加装稳压器或 UPS 电源，避免电压波动影响模块运行；② 优化模块程序，减少不必要的数据存储与运算，避免内存溢出，定期清理缓存数据；③ 检查模块运行环境温度，确保在 - 40℃~+85℃范围内，改善通风散热条件，避免高温导致死机；④ 若固件故障，从 GE 官方下载对应版本固件进行升级，升级前备份配置参数。
