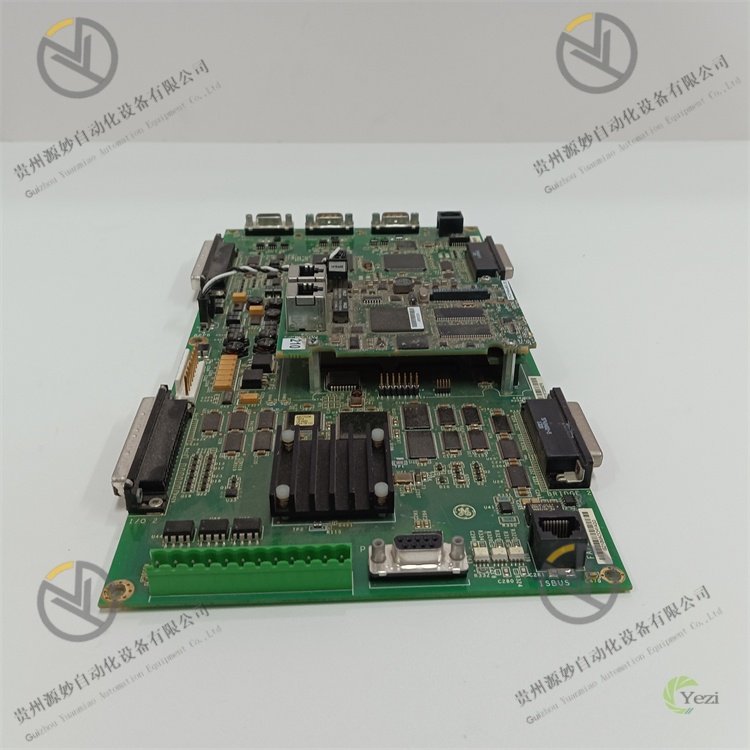

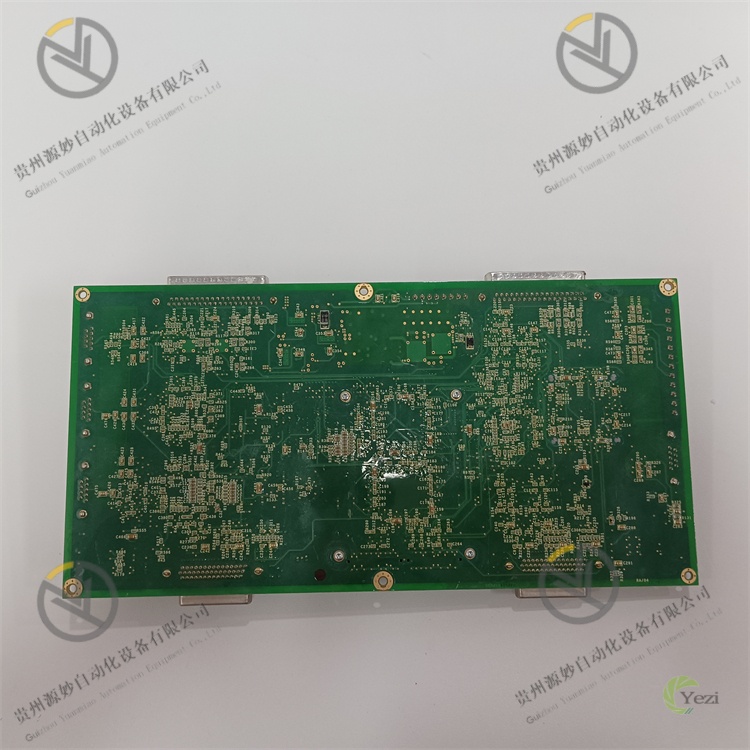

GE IS210MACCH1AGG

1. 一体化控制与通信能力

• 搭载高性能嵌入式处理器，支持复杂控制算法（如 PID 调节、联锁逻辑、顺控程序）与多任务并行处理，可作为系统主处理器独立运行，也可作为从处理器分担控制负荷，满足不同控制架构需求。

• 集成多协议通信接口，兼容 Ethernet、RS-232、RS-485 等物理接口，支持 Modbus、Profibus、EtherNet/IP 等主流工业协议，实现与 PLC、HMI、历史数据库及第三方传感器 / 执行器的无缝对接。

2. 高可靠性与冗余设计

• 采用工业级高品质元器件与强化电磁兼容（EMC）设计，通过工业电磁兼容标准认证，可耐受高温、振动、电磁干扰等恶劣工业环境，工作温度范围覆盖 - 40℃~+70℃。

• 支持设备冗余与通信链路冗余配置，关键控制参数与通信数据实时同步，故障时自动无扰切换，确保系统连续运行，减少停机时间。

3. 灵活扩展与系统兼容性

• 模块化插卡式设计，适配 Mark VIe 标准机架安装，支持热插拔操作，便于系统扩展、维护与升级，可根据需求灵活搭配模拟量、数字量等 I/O 子模块。

• 无缝兼容 GE Mark VIe 控制系统全生态，支持 ControlST 软件配置与调试，可与 PAC8000 控制器、Mark VIe 系列 I/O 模块协同工作，适配 simplex、dual 等多种系统配置模式。

4. 智能诊断与维护便捷性

• 内置完善的自诊断功能，实时监测处理器运行状态、通信链路连通性、电源稳定性，异常时通过 LED 指示灯与系统总线反馈故障信息，支持远程故障排查与状态监控。

• 支持固件在线升级与配置参数备份 / 恢复，具备故障历史数据记录功能，便于维护人员追溯故障原因，提升维护效率。

5. 高效数据处理与传输

• 具备高速数据采集与预处理能力，可对接 I/O 设备、传感器的原始信号，经滤波、校准后快速传输至控制单元，数据处理延迟低，确保控制指令的实时响应。

• 支持高速以太网通信，数据传输速率按需适配，满足大规模工业数据的实时交互需求，保障控制与监控系统的同步性。

1. 数据采集与接入：通过通信接口与 I/O 子模块、传感器、执行器建立连接，实时采集工业现场的模拟量（温度、压力）、数字量（开关状态）等原始信号，同时接收上位监控系统或主控制器的控制指令与配置参数。

2. 数据处理与逻辑运算：嵌入式处理器对采集的原始信号进行滤波、校准、量程转换等预处理，剔除干扰信号；根据预设的控制逻辑（如 PID 算法、联锁程序）与上位指令，执行运算并生成精准的控制信号。

3. 通信交互与指令下发：通过多协议通信链路，将预处理后的现场数据上传至主控制器或上位监控系统，同时将生成的控制信号下发至对应的执行器或 I/O 子模块，驱动设备完成启停、调速、调节等动作。

4. 冗余同步与故障容错：冗余配置下，主备模块实时同步控制逻辑、运行状态与关键数据；若检测到处理器故障、通信中断、电源异常等情况，自动触发冗余切换，备用模块无缝接管工作，确保控制不中断。

5. 诊断与报警反馈：持续监测模块自身工作状态与外部连接设备状态，若发现异常（如通信断线、信号超量程、处理器过载），立即生成故障码并通过 LED 指示灯报警，同时将故障信息上传至系统，便于快速定位与处理。

• 安装环境：安装于 Mark VIe 标准控制柜内，远离功率模块、变频器等强电磁干扰源与高温热源；预留≥10mm 两侧散热间隙，确保控制柜内通风良好，避免高温积聚影响模块性能。

• 机械安装：

• 沿控制柜标准机架导轨插入模块，确保模块与机架接触紧密，卡扣完全锁紧，安装牢固无松动，防止振动导致接触不良或脱落；

• 冗余配置时，主备模块需对称安装于机架同一区域，间距≥20mm，预留冗余链路布线与维护操作空间。

• 接线规范：

• 电源接线：24VDC 电源接入模块指定端子，正负极严格对应标识，接线截面积≥1.0mm²，拧紧扭矩 1.2N・m，严禁正负极接反，避免模块损坏；

• 通信接线：以太网接口用工业级屏蔽双绞线连接至交换机或上位设备，RS-232/RS-485 接口按引脚定义连接对应设备，屏蔽线单端接地（接地电阻≤4Ω），电缆弯曲半径≥8 倍电缆直径；

• I/O 模块连接：通过机架总线或专用通信线缆连接 I/O 子模块，确保接线牢固，做好接口标识，便于后期维护。

• 硬件匹配：确认模块与 Mark VIe 控制系统版本、上位控制器型号的兼容性；检查供电电压（24VDC±10%）、通信线缆规格是否符合要求，确保硬件连接无误。

• 软件配置：

• 安装 GE ControlST 配置软件，通过通信接口连接模块与电脑，识别模块型号（IS210MACCH1AGG），导入系统配置文件；

• 基础参数配置：设置模块 IP 地址、子网掩码、网关等网络参数，选择通信协议类型与速率；配置控制逻辑参数（如 PID 参数、联锁条件）与 I/O 信号映射关系；

• 冗余配置（如需）：启用冗余功能，设置主备模块地址与同步方式，配置故障切换阈值与恢复策略；

• 诊断参数配置：启用所需诊断功能，设置故障报警阈值与反馈方式。

• 试运行调试：

• 通信测试：通过 ping 命令验证模块与上位系统、I/O 子模块的通信连通性，确保无丢包、延迟异常；

• 功能测试：接入标准信号源或实际传感器，验证数据采集与预处理的准确性；发送模拟控制指令，观察执行器动作是否符合预期；

• 冗余测试（如需）：模拟主模块故障（如断电、断连），检查备用模块是否自动无扰切换，数据与控制状态是否连续；

• 诊断测试：模拟通信中断、信号超量程等故障场景，验证故障报警与诊断功能是否正常触发。

• 状态监测：通过 ControlST 软件或控制柜 LED 指示灯实时监测模块运行状态：

• 正常状态：电源灯（绿色）常亮，运行灯（蓝色）常亮，通信灯（黄色）闪烁，冗余灯（青色）常亮（冗余配置时）；

• 故障状态：故障灯（红色）常亮或闪烁，需通过软件读取故障码（如 “F01 - 通信链路中断”“F02 - 处理器异常”），按故障提示排查问题。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面灰尘与通信接口触点，检查接线端子是否松动、屏蔽线接地是否可靠，确保安装牢固；

• 每 6 个月：核对模块配置参数与系统要求的一致性，备份配置文件与故障历史数据；测试冗余切换功能与通信链路稳定性；

• 每年：检查模块元器件是否存在老化迹象（如电容鼓包、连接器氧化）；根据 GE 官方更新提示，升级模块固件至稳定版本；验证电磁兼容性能与电源适配性。

• 注意事项：

• 禁止在通电状态下插拔模块或随意更改接线，维护前需切断电源并等待 3 分钟（放电完成），避免触电或模块损坏；

• 修改配置参数或升级固件前，务必备份原始数据，防止配置错误导致系统故障；参数修改后需重启模块生效，重启前确保相关设备已处于安全状态；

• 长期闲置（超过 6 个月）的模块，启用前需进行全面检测，包括电源、通信、控制功能测试，确认无异常后再接入系统。
