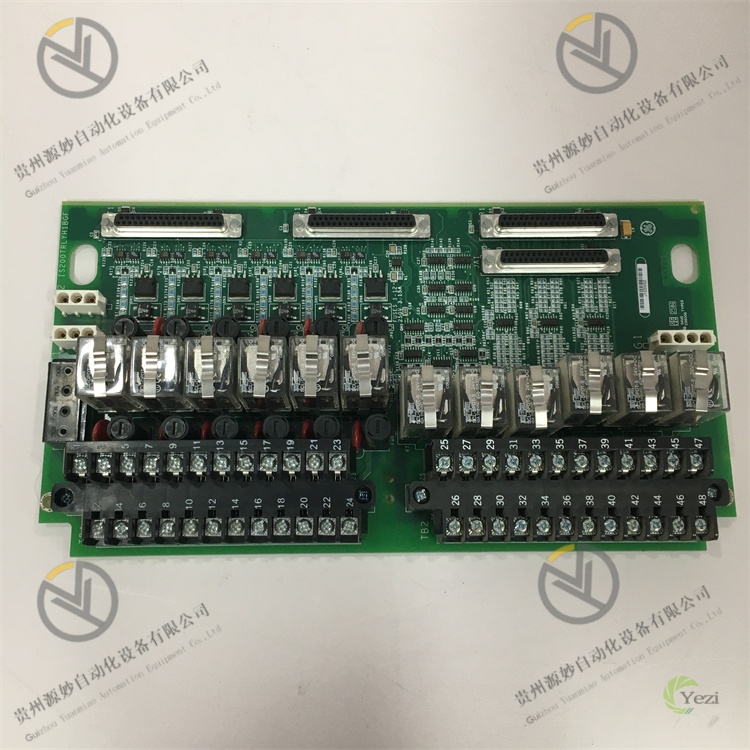

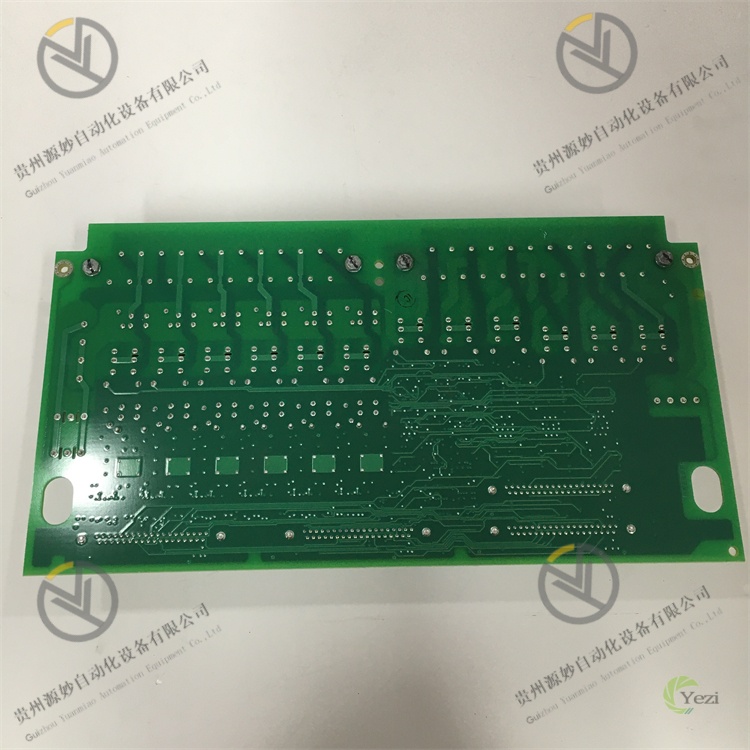

GE IS200TTURH1CCC 是Speedtronic Mark VI/VIe 系列涡轮机保护端子板，核心功能是实现涡轮机控制系统中保护信号的转接、隔离、分配与同步控制，作为主保护回路的关键接口组件，连接 PTUR（主保护模块）、TRPG（主跳闸端子板）等核心板卡与现场执行器，支撑涡轮机启停控制、故障跳闸、发电机同步等关键功能。该模块兼容 Mark V/VI/VIe 系列控制系统，支持 simplex（单通道）与 TMR（三冗余）应用场景，凭借工业级防护设计与精准信号转接能力，广泛应用于燃气轮机、蒸汽轮机、风力发电机等能源设备的控制与保护系统，是保障涡轮机安全稳定运行的核心接口单元。

二、功能特点

1. 主保护信号转接与隔离

• 作为涡轮机保护回路的信号中枢，实现 PTUR/VTUR 保护模块与 TRPG 跳闸板、现场传感器（如转速传感器、压力开关）、执行器（如跳闸电磁阀）的信号双向转接，支持模拟信号（4-20mA）、数字开关量信号的可靠传输。
• 采用隔离式端子设计，内置信号隔离电路，避免不同信号回路间的电磁干扰与故障扩散，确保保护信号传输精度与可靠性，为涡轮机紧急跳闸等安全功能提供保障。

2. 灵活兼容与多场景适配

• 无缝兼容 GE Mark V/VI/VIe 系列控制系统，支持与 PTUR、VTUR、TRPG、TRPS 等系列板卡直接对接，适配 simplex 单通道控制与 TMR 三冗余安全架构，满足不同安全等级需求。
• 仅前两个产品版本支持向后兼容，适配早期 Mark VI 系列产品修订版，可灵活集成至现有涡轮机控制系统，无需大规模改造。

3. 工业级可靠性与防护设计

• 采用 conformal PCB 涂覆工艺（防凝露、防腐蚀）与工业级元器件，工作温度范围 0℃~+70℃，可耐受工业现场高温、高湿、电磁干扰等恶劣环境，保障长期稳定运行。
• 内置 MOV 保险丝丢失检测功能，实时监测电路保护状态，避免保险丝失效导致的设备损坏，强化系统防护能力。

4. 便捷维护与模块化设计

• 配备 2 组可插拔式隔离端子排（每排 24 个端子），支持 #12 AWG 线规线缆连接，端子编号清晰，插拔式设计便于现场接线、调试与维护，降低停机维护时间。
• 模块集成表面贴装继电器、可变电阻及 2 个中心变压器，结构紧凑，适配 Mark 系列标准 I/O 核心架安装，模块化设计支持快速更换。

5. 同步控制与状态反馈

• 协同 PTUR 模块实现发电机同步控制，通过硬件连接协调涡轮机与电网的同步运行，确保并网过程稳定可靠。
• 支持关键信号状态反馈，可通过控制系统监测端子板连接状态、信号传输状态及故障信息，为运维人员提供直观的状态参考。

1. 信号接入与预处理：现场传感器（转速、压力、温度）与执行器（跳闸电磁阀）的信号通过可插拔端子排接入模块，经端子板内部滤波电路去除干扰，确保原始信号稳定性；同时接入 PTUR/VTUR 主保护模块的控制信号与 TRPG 跳闸板的反馈信号。

2. 隔离转接与信号分配：通过内置隔离电路对输入信号进行电气隔离，避免不同回路间的干扰与故障扩散，随后将信号精准分配至对应输出通道 —— 保护控制信号转接至现场执行器，设备状态信号反馈至 PTUR 模块与控制系统。

3. 同步协调与控制执行：模块协同 PTUR 模块与发电机控制单元，通过硬件连接实现涡轮机与电网的同步控制，确保并网过程中的转速、电压匹配；接收 TRPG 板的跳闸指令后，快速转接至跳闸电磁阀，实现紧急停机保护。

4. 故障检测与反馈：实时监测 MOV 保险丝状态，若检测到保险丝丢失或失效，立即生成故障信号并反馈至控制系统；通过端子连接状态检测，识别信号断路、接触不良等问题，为故障排查提供依据。

• 安装环境：安装于 Mark 系列标准 I/O 控制柜内，靠近 TRPG 跳闸板与 PTUR 保护模块，远离变频器、功率电缆等强电磁干扰源；预留≥10mm 两侧散热间隙，确保控制柜通风良好。

• 机械安装：

• 确认控制柜电源已切断，将模块插入 I/O 核心架对应的 R1/R2/R3 安装位，确保模块与机架导轨完全贴合，通过固定卡扣锁紧，安装牢固无松动。

• 多模块安装时，按信号流向顺序排列（传感器→端子板→保护模块→跳闸板），模块间间距≥15mm，避免信号干扰。

• 接线规范：

• 信号接线：严格按照端子编号与引脚定义接线（参考附录），传感器信号接输入端子，执行器信号接输出端子，PTUR/TRPG 板信号通过 D-shell 连接器对接，确保正负极 / 信号方向正确。

• 线缆选择：采用 #12 AWG 规格线缆，信号线缆使用屏蔽线，屏蔽层单端接地（接地电阻≤4Ω），避免与动力线并行布线。

• 端子固定：接线完成后检查端子压紧状态，确保无松动；可插拔端子排如需拆卸维护，需先切断对应回路电源。

• 硬件配置：

• 兼容性确认：根据控制系统型号（Mark VI/VIe）确认模块版本兼容性，前两个版本可适配早期 Mark VI 系统，新版本需匹配对应控制板卡。

• 架构配置：根据系统设计选择 simplex 或 TMR 架构，确保模块与 PTUR/TRPG 板的连接方式符合架构要求（三冗余架构需对应三组端子连接）。

• 调试流程：

• 通断测试：接通电源后，用万用表检测端子通断状态，确认信号回路无短路、断路。

• 信号传输测试：通过 PTUR 模块发送模拟控制信号，检查执行器是否正常响应；触发传感器故障信号，验证模块是否准确反馈至控制系统。

• 保护功能测试：模拟 MOV 保险丝丢失场景，检查控制系统是否接收故障报警信号，确保保护功能有效。

• 状态监测：

• 正常状态：模块无异常发热，端子连接牢固，控制系统无相关故障报警，同步控制功能正常。

• 故障状态：若出现保险丝丢失、信号传输异常，控制系统会触发对应报警，需结合端子连接检查与万用表检测定位问题。

• 定期维护：

• 每月：用干燥压缩空气清理模块表面灰尘与连接器触点，检查端子排是否松动，屏蔽线接地是否可靠。

• 每 6 个月：检查模块内部组件（继电器、变压器）是否有老化迹象（如鼓包、氧化）；测试 MOV 保险丝检测功能有效性。

• 每年：验证模块与 PTUR/TRPG 板的兼容性与信号传输精度；必要时更换老化端子排或连接器。

• 注意事项：

• 接线、拆卸必须在断电状态下进行，禁止带电插拔端子排或连接器，避免短路损坏模块与控制板卡。

• 更换模块时需确认版本兼容性，前两个版本可向后兼容，新版本需匹配控制系统修订版，避免功能异常。

• 长期闲置（超过 6 个月）的模块，启用前需进行通断测试与信号传输验证，确认无异常后接入系统。
