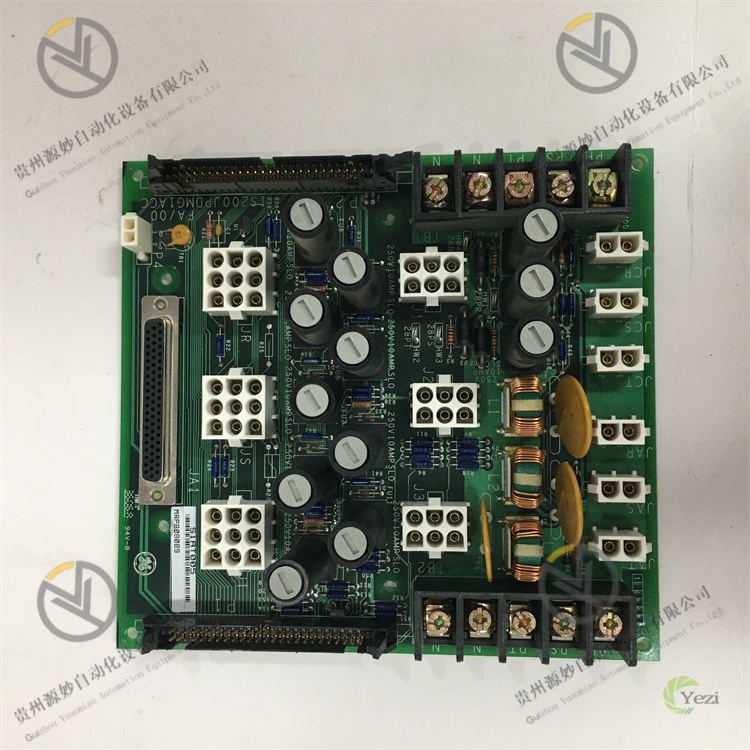

GE IS200JPDMG1ACC S1AT005 电力分配卡

灵活电力分配与跳线配置支持 3 路独立供电总线设计，可通过硬件跳线配置为单总线冗余供电模式，适配不同系统供电架构需求；集成 8 路隔离数字量输出通道与 4 路高精度模拟量输入通道（12 位分辨率），既能为执行器（接触器、继电器）提供驱动电力，又能采集供电回路状态数据。输入电压兼容 28VDC（常规工况）与 125VDC（特殊高压需求），可通过外部转换器适配不同供电来源，输出电流最大可达 35A，满足多模块集中供电需求。...

咨询热线：15339537795
立即咨询

产品详情

一、产品概述

GE IS200JPDMG1ACC 是Speedtronic Mark VI 系列电力分配卡，核心功能是为工业控制系统（尤其是燃气轮机、蒸汽轮机控制系统）提供稳定的电力分配、冗余供电切换及全链路状态监测。该模块作为 Mark VI/VIe 控制系统的关键供电组件，集成多通道电力输出、过载保护、故障诊断等功能，支持冗余电源输入与灵活跳线配置，可将外部电源精准分配至系统各控制板卡（如 I/O 模块、控制器），凭借工业级抗干扰能力与高可靠性，广泛应用于能源发电、石油天然气、化工等重工业场景，是保障控制系统连续运行的 “电力中枢”。

二、功能特点

灵活电力分配与跳线配置

支持 3 路独立供电总线设计，可通过硬件跳线配置为单总线冗余供电模式，适配不同系统供电架构需求；集成 8 路隔离数字量输出通道与 4 路高精度模拟量输入通道（12 位分辨率），既能为执行器（接触器、继电器）提供驱动电力，又能采集供电回路状态数据。

输入电压兼容 28VDC（常规工况）与 125VDC（特殊高压需求），可通过外部转换器适配不同供电来源，输出电流最大可达 35A，满足多模块集中供电需求。

冗余供电与多重保护机制

支持双电源冗余输入设计，主备电源自动切换，切换时间≤10ms，确保单点电源故障时系统供电不中断；所有输出通道均配备独立保险丝保护，可快速切断过载或短路回路，避免故障扩散至整个控制系统。

内置过流、过压、短路及接地故障检测功能，实时监测直流总线电压幅值、交流电压干扰等异常状态，检测到故障后立即触发报警并隔离故障通道，保护系统板卡与负载设备安全。

全状态反馈与智能诊断

通过与 PPDA I/O 组件连接，实现全链路状态反馈，包括总线电压、通道负载电流、保险丝状态、接地故障、直流总线上过量交流电压等关键信息，反馈数据可实时上传至控制系统。

模块配备多组 LED 状态指示灯，直观显示电源输入状态、总线工作状态、通道故障状态，结合控制系统可读取详细故障码，实现故障快速定位与排查。

工业级可靠性与无缝兼容

采用强化电磁兼容（EMC）设计与工业级元器件，工作温度范围 - 20℃~+70℃，湿度 5%-95%（无凝露），可耐受工业现场复杂电磁干扰与温度波动，MTBF（平均无故障时间）≥150,000 小时。

无缝兼容 GE Mark VI/VIe 系列控制系统，支持与系统内 I/O 模块、控制器、端子板直接对接，模块化设计适配标准导轨安装，可快速集成至现有控制系统，无需额外适配硬件。

三、技术参数

类别
具体参数
产品类型
Mark VI 系列跳线式电力分配卡
核心功能
电力分配、冗余供电切换、状态监测、故障诊断、过载 / 短路保护
输入参数
输入电压：28VDC（常规）/125VDC（可选）；输入方式：双电源冗余输入
输出参数
输出通道：8 路隔离数字量输出（DO）+4 路模拟量输入（AI）；最大输出电流：35A
分辨率
模拟量输入分辨率：12 位
供电总线
3 路独立总线（支持跳线配置为单总线冗余模式）
保护功能
过流保护、过压保护、短路保护、接地故障保护、保险丝保护（全通道）
通信接口
支持与 PPDA I/O 组件通信；兼容 Modbus RTU/TCP、Profibus DP、EtherNet/IP 协议
电气参数
功耗：≤15W（满载）；防护等级：IP20
兼容性
适配 GE Mark VI/VIe 控制系统、第三方 PLC（如启明 PLC）、系统 I/O 模块 / 控制器
环境适应性
工作温度：-20℃~+70℃；存储温度：-40℃~+85℃；湿度：5%-95%（无凝露）；振动：10g（10-2000Hz）
安装方式
标准导轨安装
外形尺寸
长度：160mm；宽度：100mm；高度：50mm（不含连接器）
重量
约 1.36kg
诊断功能
电源异常诊断、总线故障报警、通道过载 / 短路检测、接地故障监测、保险丝状态反馈
状态指示
电源灯（PWR，绿色）、总线灯（BUS，黄色）、故障灯（FAULT，红色）、通道状态灯（CH1-CH8，绿色）

四、工作原理

IS200JPDMG1ACC 的核心工作逻辑是 “冗余输入→跳线配置→电力分配→状态监测→故障保护”，具体流程如下：

冗余输入与电源转换：外部 28VDC/125VDC 电源通过双冗余输入接口接入模块，经电源滤波电路处理后，去除电压波动与电磁干扰，确保输入电源稳定性；主备电源实时监测，异常时自动切换，保障供电连续性。

跳线配置与总线分配：通过硬件跳线设置供电总线模式（3 路独立总线或单总线冗余），根据系统供电需求分配电力资源；模块将稳定后的电力通过 3 路总线分配至 8 路数字量输出通道，为现场执行器（接触器、继电器）提供驱动电力。

状态监测与数据反馈：4 路模拟量输入通道实时采集输出电流、总线电压等参数，结合接地故障检测、交流电压干扰检测电路，获取全链路工作状态；通过与 PPDA I/O 组件通信，将状态数据上传至控制系统，实现实时监控。

故障保护与报警：若检测到过流、短路、过压、接地故障等异常，立即触发对应通道保险丝熔断，隔离故障回路；同时点亮故障指示灯，通过通信接口发送故障码至控制系统，提醒运维人员及时处理。

五、操作指南

1. 安装步骤

安装环境：安装于 Mark VI 系列标准控制柜内，靠近系统电源模块与 I/O 机架，远离变频器、功率电缆等强电磁干扰源；预留≥10mm 两侧散热间隙，确保控制柜通风良好，避免高温影响模块稳定性。

机械安装：

确认控制柜电源已切断，将模块通过标准导轨固定座安装在导轨上，确保模块安装牢固无松动；多模块安装时，模块间间距≥15mm，避免散热叠加与信号干扰。

检查模块连接器（共 13 组插头连接器）是否完好，无引脚弯曲、氧化等问题，确保后续接线可靠。

接线规范：

电源接线：双冗余电源分别接入模块 “INPUT1”“INPUT2” 端子，核对正负极标识，电源线采用 4mm² 铜芯屏蔽线，屏蔽层单端接地（接地电阻≤4Ω）。

输出接线：8 路数字量输出通道通过对应端子连接至执行器（接触器、继电器），4 路模拟量输入通道对接传感器或监测点，线缆采用 2.5mm² 屏蔽线，避免与动力线并行布线。

通信接线：通过专用接口连接至 PPDA I/O 组件，通信线缆采用屏蔽 Cat5e 电缆，确保与控制系统通信链路稳定。

跳线配置：根据供电需求完成总线跳线设置（参考附录跳线定义），如需单总线冗余模式，短接对应总线跳线；独立总线模式则断开跳线。

2. 配置与调试

硬件配置：

跳线设置：断电状态下完成总线模式配置，确保跳线接触良好，无松动或短接错误；检查全通道保险丝是否安装到位，规格符合设计要求。

接线核对：逐一核对接线端子定义（参考连接器引脚图），确认电源正负极、输出通道与负载、通信线路接线正确，无接反或短路情况。

软件配置（GE Control System Software）：

安装 GE Mark 系列专用编程软件，新建项目并添加 IS200JPDMG1ACC 模块，选择对应控制系统（Mark VI/VIe），配置通信协议（如 Modbus TCP）、IP 地址、总线工作模式等参数。

关联 PPDA I/O 组件，设置状态监测参数（如总线电压阈值、过载电流阈值），启用故障报警功能与数据上传功能，下载配置文件至控制系统。

试运行调试：

供电测试：接通冗余电源，观察电源灯（PWR）是否常亮，切换主备电源，验证自动切换功能是否正常，切换过程中系统无断电现象。

通道测试：通过控制系统下发输出指令，检查对应通道状态灯是否点亮，执行器是否正常动作；模拟传感器信号输入，验证模拟量采集精度是否符合要求。

故障模拟测试：模拟输出通道短路、电源电压异常，检查模块是否触发保护机制，故障灯（FAULT）是否点亮，控制系统是否正确接收故障码。

3. 运行与维护

状态监测：通过模块 LED 指示灯与控制系统实时监控运行状态：

正常状态：PWR 常亮（绿色）、BUS 常亮（黄色）、通道状态灯（CH1-CH8）按需点亮、FAULT 熄灭；

故障状态：FAULT 常亮（红色），对应故障通道灯熄灭，需通过控制系统读取故障码（如 “F01 - 过流保护”“F02 - 接地故障”“F03 - 电源异常”）。

定期维护：

每月：用干燥压缩空气清理模块表面灰尘与连接器触点，检查接线端子是否松动，屏蔽线接地是否可靠；查看保险丝状态，更换熔断或老化保险丝。

每 6 个月：测试冗余电源切换功能，验证切换可靠性；校准模拟量输入通道采集精度，确保状态监测数据准确；备份模块配置参数与故障记录。

每年：检查模块内部电容、连接器是否老化（如电容鼓包、触点氧化）；测试保护功能有效性，更新模块固件（如需）。

注意事项：

跳线配置、接线修改必须在断电状态下进行，禁止通电时插拔模块或改动线路，避免短路或模块损坏。

更换保险丝时需选用同规格型号产品，禁止使用超大规格保险丝，以免失去保护作用；维护时需切断对应电源回路，确保操作安全。

长期闲置（超过 6 个月）的模块，启用前需进行全面检测（供电、输出、通信功能），确认无异常后接入系统。

4. 常见故障排查

故障现象
可能原因
排查方法
PWR 灯不亮（无供电）
电源输入异常、接线错误、电源模块故障
检查输入电源电压是否为 28VDC/125VDC；核对接线正负极；更换备用电源模块测试
BUS 灯熄灭（总线故障）
跳线配置错误、总线短路、模块内部故障
核对总线跳线配置是否符合系统要求；检查总线线路是否短路；重新插拔模块测试，必要时更换模块
FAULT 灯常亮（故障报警）
通道过载 / 短路、接地故障、交流电压干扰
逐一断开输出通道负载，排查故障通道；检查接地电阻是否≤4Ω；用万用表检测直流总线是否存在过量交流电压
输出通道无响应
保险丝熔断、通道接线错误、配置异常
检查对应通道保险丝是否熔断，更换同规格保险丝；核对接线端子定义；核对软件中通道配置参数
通信失败（状态无反馈）
通信参数不匹配、线缆故障、PPDA 组件故障
核对通信协议、IP 地址等参数；更换通信线缆与备用接口；检查 PPDA I/O 组件工作状态
冗余切换失效
备用电源故障、切换电路异常
检查备用电源输出是否正常；通过控制系统诊断切换电路，必要时检修模块内部切换组件
