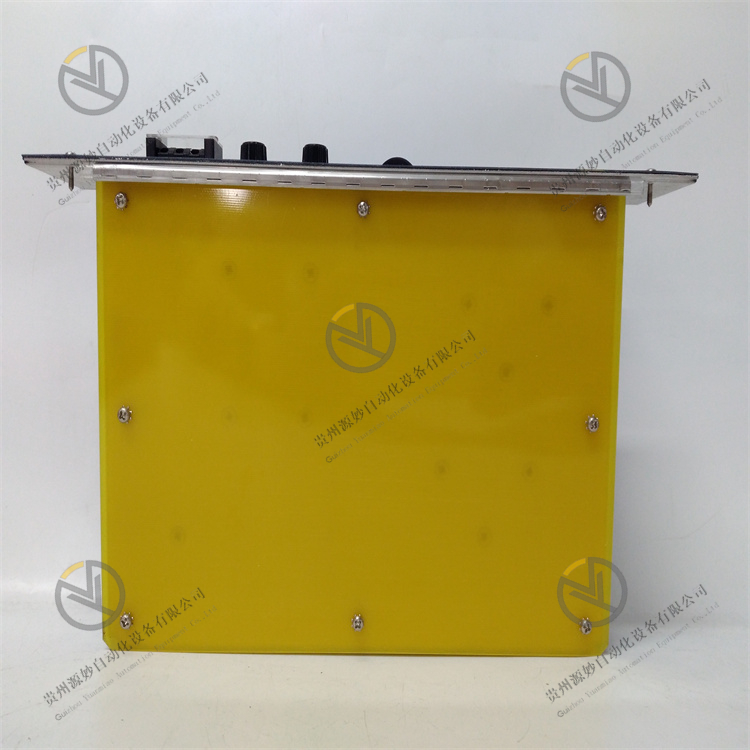

GE IC698PSA100E是工业级冗余电源模块，隶属于IC698系列，专为工业自动化控制系统、PLC设备及精密控制单元提供稳定冗余供电支持，是VersaMax系列及PACSystems RX7i控制系统的核心组件之一。该模块采用高效开关电源架构与冗余热切换设计，核心承担输入电压转换、热冗余供电切换、过压/过流/过热保护及电源状态监测与故障报警任务，凭借高可靠性和强环境适配性，广泛应用于各类工业场景，为工业系统连续稳定运行提供坚实电源保障，兼顾实用性、可维护性与安全性。
一、产品参数
- 电源输入参数：支持宽幅输入，交流输入范围85至264V（标称120/240V），频率范围47至63Hz；直流输入范围100至150V（标称125V），可灵活适配不同工业场景的电压波动，无需额外配置稳压器即可应对多数电源环境。
- 电源输出参数：提供三路稳定输出，分别为+5VDC（最大电流20A，为背板模块提供稳定逻辑电平序列信号）、+12VDC（最大电流2A，满足系统其他设备供电需求）、-12VDC（最大电流1A，适配特定设备的负电压需求）；总输出功率常规为100W（0°C至60°C环境下），标称输出功率可达125W，最大输出功率可至150W，功率因数不低于0.99，转换效率≥90%，符合绿色节能发展趋势。
- 环境与物理规格：工作环境温度范围0°C至60°C，存储温度范围-40°C至85°C，湿度适应范围5%至95%（无冷凝），具备较强的抗电磁干扰能力，可在高温、高湿等恶劣工业环境中稳定运行；物理尺寸约为110mm×66.8mm×50mm，重量约1.20lbs（约0.54kg），部分版本重量可达2.0kg，采用35mm标准DIN导轨安装或滑入式机架安装，需插入RX7i系列机架的最左侧0号插槽，便于集成到工业控制柜及现有控制系统中。
- 接线与保护规格：接线端子可使用绝缘等级为75°C（167°F）的AWG #16（1.3mm²）实心铜线或绞合铜线，接地连接需使用AWG #12（3.3mm²）铜线；内置过流、过热、过压及短路保护功能，可在异常情况下自动切断电源，保护设备和系统免受损坏，同时具备5ms电源保持时间，有效应对短暂电源中断场景，避免系统停机。
- 其他规格：支持热插拔功能，可在线更换电源模块，无需停机维护，显著提升系统可用性；集成LED指示灯，实时显示电源状态、故障类型及模块运行情况，便于快速诊断排查；具备1500V隔离能力，符合SWC、C 37.990 EMI等规范，抗射频干扰能力强，可在多子系统同时运行的场景中保持稳定性能。
二、产品功能与特性
（一）核心功能
IC698PSA100E以冗余供电为核心，兼具电源转换、状态监测与故障保护等多重功能，是工业自动化系统电源管理的关键组件，具体包括：一是采用双电源输入的冗余设计，支持主电源与备用电源的毫秒级自动切换，切换时间可缩短至5ms以内，确保控制系统不间断运行，有效避免因电源故障导致的产线中断或系统重启；二是实现宽幅电压输入与多路稳定输出的转换，为工业自动化系统中的各种模块、传感器、执行器及精密控制单元提供稳定、精确的直流电源，满足不同设备的供电需求；三是集成智能状态监测功能，通过LED指示灯实时反馈模块运行状态，部分场景可实现故障预警，帮助工作人员快速定位故障、缩短排查时间；四是具备完善的保护功能，通过过流、过热、过压及短路保护，防范电源异常对系统设备造成的损坏，提升系统运行安全性；五是支持与GE PACSystems RX3i PLC、工业DCS/SCADA系统及自动化控制平台无缝兼容，可灵活融入现有控制系统，实现协同运行。
（二）核心特性
- 高可靠性：采用高品质电子元件制造，经过严格工业级测试，结构化冗余设计支持长时间持续运行，能够降低工业设备中与电源相关的中断概率，保障生产连续性，适配化工、石油等行业的恶劣工业环境，在多干扰场景下仍能保持稳定供电。
- 灵活可扩展：模块化设计，可根据系统需求灵活配置冗余电源数量，支持最多2个电源模块的菊花链连接，既适用于集中式系统设计，也适用于分布式系统设计，无需大规模改造现有设备即可完成集成与扩展，适配不同规模的工业控制系统。
- 易用性强：采用导轨式或滑入式安装结构，安装与拆卸便捷；前面板设有双位开/关开关和LED指示灯，便于工作人员进行监控、操作与故障排查；支持热插拔功能，在线维护无需停机，大幅提升系统可用性和运维效率，降低维护成本。
- 适配性广：宽电压输入设计可适应不同地区、不同场景的电压波动，多路输出可满足工业系统中各类设备的供电需求；兼容GE旗下多种控制系统，同时可适配制造业、过程工业、新能源等多个领域的自动化设备，适用范围广泛。
- 绿色节能：高效转换效率（≥90%）和低功耗设计，可有效降低工业系统的能耗，符合工业绿色化发展趋势，帮助企业减少碳排放、降低运营成本。
三、应用领域
基于其冗余供电、稳定可靠、适配性强的核心优势，IC698PSA100E广泛应用于各类需要高可靠性电源保障的工业及相关场景，具体包括：
- 工业自动化领域：适用于自动化生产线、机床设备、机器人、工业控制柜、电源管理子系统和集成机械平台，为PLC、传感器、执行器等设备提供稳定供电，尤其适配汽车装配、电子制造等离散制造行业，可显著降低设备故障率、减少停机时间，提升生产效率。例如，某电子元件制造商在SMT贴片机中部署该模块后，设备故障率从每月3次降至0.5次，年维护成本降低40%。
- 过程工业领域：适配化工、石油、食品加工等行业的控制系统，凭借强抗干扰能力和宽环境适配性，在高温、高湿、多干扰的恶劣环境中稳定运行，可有效避免因电源波动导致的生产事故。某化工厂在反应釜控制系统中应用该模块，成功避免了因电源波动导致的化学反应失控事故。
- 新能源与基础设施领域：在风电、光伏等新能源领域，为并网逆变器提供双重冗余供电保障，提升系统可用率，增加发电量；同时适用于电力行业的配电、发电和变电站设备，以及水处理厂、污水处理厂的处理设备和监控系统，为基础设施稳定运行提供电源支持。某风电项目在并网逆变器中部署该模块后，系统可用率从95%提升至99.8%，年发电量增加12%。
- 其他领域：适用于楼宇自动化系统，为照明、暖通空调、安防系统等设备供电；同时可应用于交通控制领域，为交通灯、铁路信号和隧道安全设备供电，以及实验室、科研设施中的精密设备供电，满足各类场景的高可靠性供电需求。
