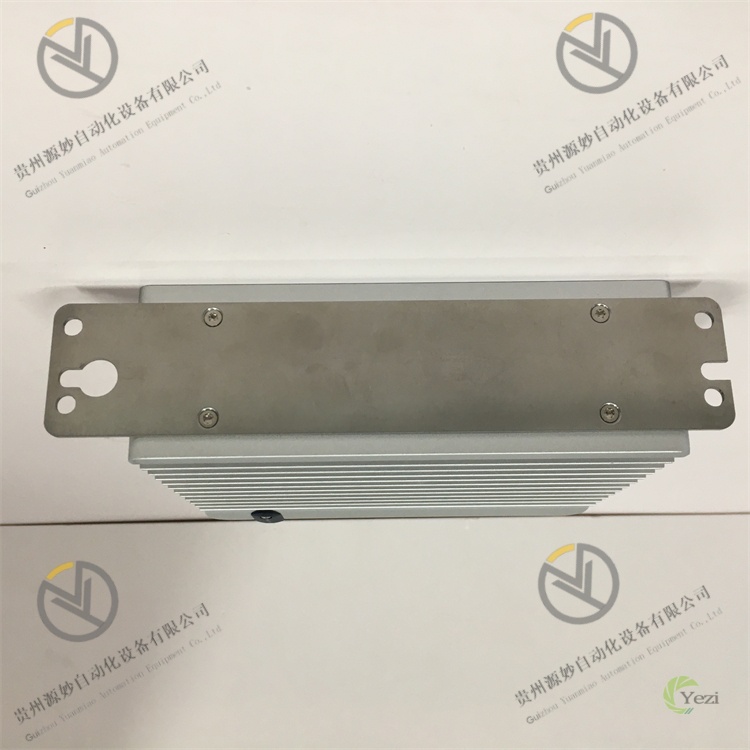

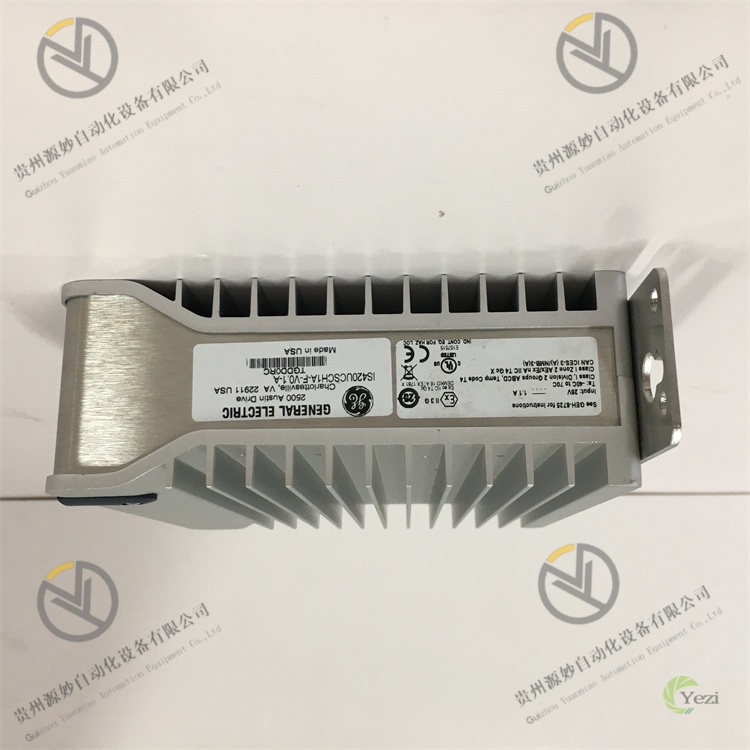

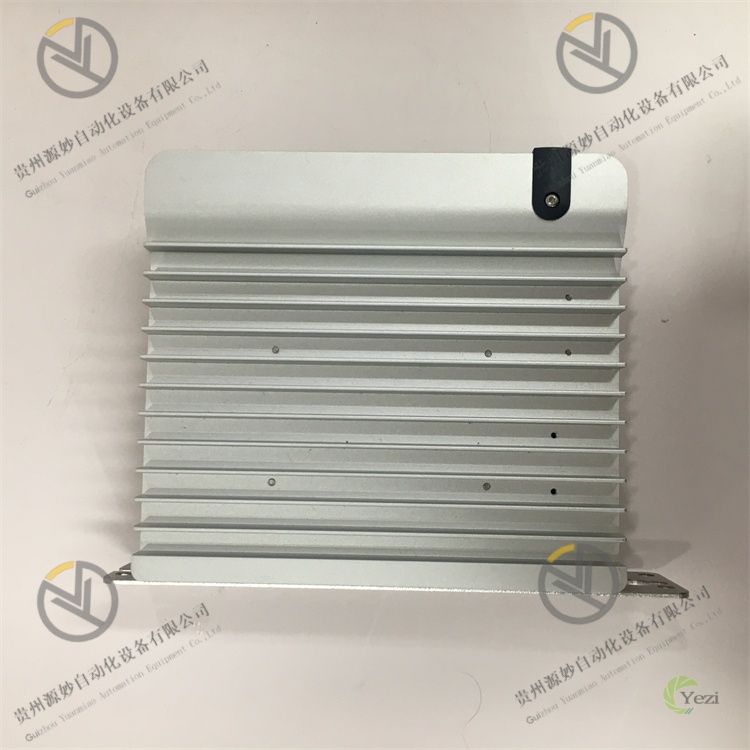

GE IS420UCSCH1A-F.V0.1-A
GE IS420UCSCH1A-F.V0.1-A是控制器，本质是运行特定应用控制系统逻辑的独立计算机，核心定位为工业自动化系统的控制中枢。其核心作用是通过专用I/O网络（IONet）接口与分布式I/O模块通信，接收全系统输入数据并执行预设控制逻辑，下发控制指令驱动现场设备运行，同时具备完善的数据存储与故障容错能力，确保控制逻辑连续可靠执行，广泛应用于电力、能源等领域的燃气轮机、蒸汽轮机等大型旋转设备控制系统，为设备安全稳定运行提供核心控制支撑。
该控制器采用高可靠性硬件与软件架构设计，搭载QNX Neutrino实时多任务操作系统，专为高速、高可靠性工业应用场景优化；不承载本地应用I/O，所有I/O网络均直接连接至控制器，确保控制器断电维护或维修时不会丢失任何单点应用程序输入；支持与Mark VIe系列安全I/O模块协同工作，可用于功能安全回路，实现SIL 2和3级安全功能，符合IEC 61508认证标准；配备丰富的诊断接口与状态指示，兼容GE Proficy Machine Edition编程软件，便于现场组态调试与运行状态监测，极大提升运维效率。
一、产品特性
1. 实时多任务控制核心，运算性能优异
搭载QNX Neutrino实时操作系统，具备高效的多任务调度能力，可快速响应外部控制指令与I/O数据交互请求，保障控制逻辑的实时性与准确性。内置高性能处理器，能稳定运行复杂的设备控制算法，支持多通道并行数据处理，适配大型工业设备多变量协同控制需求，为燃气轮机、蒸汽轮机等设备的启停控制、负荷调节、安全保护等核心功能提供运算支撑。
2. 分布式I/O网络架构，数据交互可靠
采用分布式I/O设计，控制器本身不承载任何应用I/O模块，通过板载专用I/O网络（IONet）接口与各分布式I/O包建立通信。IONet为专用以太网，仅支持I/O模块与控制器之间的数据传输，有效避免外部网络干扰，保障输入输出数据的传输稳定性与安全性；所有I/O网络均连接至每个控制器，确保控制器能获取全系统输入数据，为控制逻辑运算提供完整数据支撑。
3. 安全认证与容错设计，运行稳定可靠
符合IEC 61508安全认证标准，可与Mark VIeS安全I/O模块配合构建功能安全回路，实现SIL 2和3级安全功能，能有效降低关键安全功能的运行风险。具备完善的容错机制，硬件层面采用工业级加固设计，软件层面支持控制逻辑备份与故障自诊断，当控制器因维护或维修断电时，不会丢失任何单点应用程序输入，保障控制逻辑的连续性；内置闪存用于存储系统程序与配置参数，数据存储安全可靠。
4. 灵活组态与便捷运维，适配性强
兼容GE Proficy Machine Edition编程软件，支持控制逻辑的在线组态、下载与调试，可根据不同工业设备的控制需求灵活定制控制方案。采用面板式安装设计，安装便捷；配备电源、运行、故障等状态指示灯，直观反映控制器工作状态；支持在线状态监测与故障诊断，运维人员可快速定位故障点，降低运维难度与停机损失；适配高温、高粉尘、强电磁干扰等工业现场环境，环境适应性强。
二、技术参数
1. 基本参数
型号：GE IS420UCSCH1A-F.V0.1-A；产品类型：工业控制器；所属系列：GE Speedtronic Mark VIe；核心功能：控制逻辑运算、分布式I/O网络交互、安全回路控制、数据存储与故障诊断；操作系统：QNX Neutrino实时多任务操作系统；安全认证：符合IEC 61508标准，支持SIL 2/3级安全功能；适配系统：GE Mark VIe系列工业自动化控制系统；通信接口：板载专用I/O网络（IONet）接口（以太网）；配置方式：GE Proficy Machine Edition软件组态；安装方式：面板式安装；维护方式：在线调试、状态监测、故障诊断。
2. 电气参数
供电电压：适配GE Mark VIe系统标准供电（典型24V DC，具体以系统配置为准）；功耗：≤25W（单控制器典型值）；通信速率：IONet接口支持100Mbps/1000Mbps自适应；存储介质：内置工业级闪存（容量以原厂规格为准）；输入输出：无本地I/O，通过IONet接口与分布式I/O模块交互；保护功能：过压保护、过流保护、静电防护；绝缘电阻：≥100MΩ（500VDC）。
3. 环境参数
工作温度：-25℃~70℃；存储温度：-40℃~85℃；相对湿度：5%~95%（无凝露）；电磁兼容：符合工业电磁干扰防护标准（适配发电现场复杂电磁环境）；振动等级：符合IEC 60068-2-6标准；冲击等级：符合IEC 60068-2-27标准；海拔高度：≤2000米（超过需降容使用）。
4. 物理参数

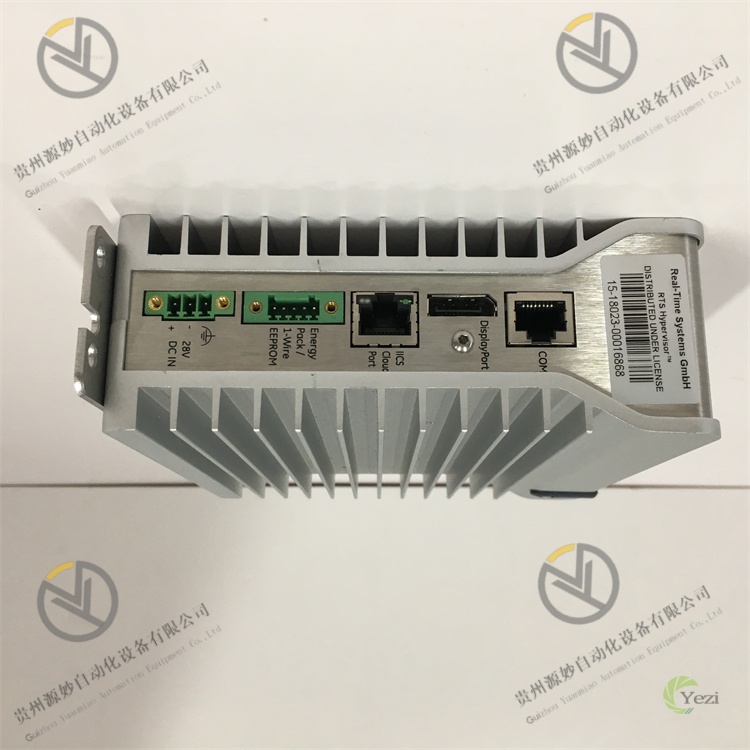

外形尺寸：适配GE Mark VIe系列标准控制器尺寸（具体以原厂规格为准）；净重量：约0.6kg（单控制器）；外壳材质：工业级阻燃塑料+金属散热结构；端子类型：以太网RJ45端子、电源端子；状态指示灯：电源灯（PWR）、运行灯（RUN）、故障灯（FAULT）、通信状态灯（COMM）。
三、工作原理
GE IS420UCSCH1A-F.V0.1-A控制器核心工作逻辑为“电源供给-网络交互-逻辑运算-指令下发-状态诊断”，通过与分布式I/O模块的协同工作实现工业设备的精准控制，具体工作流程如下：
- 电源供给：控制器接入Mark VIe系统标准供电，内部电源电路完成电压稳定、滤波及过压过流保护处理，为处理器、通信接口、存储模块等核心组件提供稳定供电，确保各环节可靠运行。
- 网络交互与数据采集：通过板载专用IONet接口与分布式I/O模块建立通信链路，实时接收各I/O模块上传的现场设备状态数据（如传感器采集的温度、压力、振动信号，执行器反馈信号等）；由于所有I/O网络均连接至控制器，可确保获取全系统完整的输入数据，为控制逻辑运算提供数据支撑。
- 控制逻辑运算：搭载的QNX Neutrino实时操作系统调度处理器执行预设的控制逻辑程序（通过GE Proficy Machine Edition软件组态下载），结合采集到的现场数据进行实时运算，生成对应的控制指令（如设备启停指令、负荷调节指令、安全保护指令等）。
- 指令下发与执行：通过IONet接口将生成的控制指令下发至对应的分布式I/O模块，由I/O模块驱动现场执行机构（如调节阀、接触器、变频器等）动作，实现对工业设备的精准控制；同时，控制器实时接收执行机构的反馈信号，验证控制指令的执行效果。
- 状态诊断与数据存储：控制器实时监测自身工作状态（供电、处理器运行、存储模块、通信链路）及连接的I/O模块状态，通过内置诊断逻辑识别故障（如通信中断、电源异常、程序错误等），立即点亮对应故障指示灯，并将故障信息上传至监控系统；内置闪存实时存储控制程序、配置参数及关键运行数据，即使控制器断电，也不会丢失单点应用程序输入，保障系统恢复后可正常运行。
四、常见故障排查
故障现象 | 可能原因 | 排查与解决方法 |
电源灯不亮，控制器无响应 | 系统供电异常、供电端子接触不良、输入极性接反、内部电源电路故障 | 用万用表测量供电电压，确保符合Mark VIe系统标准供电要求；检查供电端子接线，重新插拔并紧固，排查端子氧化或损坏问题；核对电源正负极接线，避免极性接反；若供电与接线正常仍无响应，更换备用控制器测试，故障控制器返厂检修。 |
通信状态灯异常，无法与I/O模块交互 | IONet网络故障、通信线缆损坏、接口松动或损坏、IP地址配置错误、I/O模块故障 | 检查IONet通信线缆，更换破损线缆，确保连接牢固；重新插拔通信接口，检查接口是否有物理损坏；核对控制器与I/O模块的IP地址配置，确保在同一网段且无地址冲突；单独测试I/O模块工作状态，排查I/O模块故障；重启控制器与I/O模块，重新建立通信链路。 |
故障灯亮，系统报控制逻辑执行异常 | 控制程序错误、配置参数丢失、处理器故障、输入数据异常 | 通过GE Proficy Machine Edition软件检查控制程序，修正程序错误；重新下载备份的配置参数，恢复系统配置；检查采集的输入数据，排查异常数据来源（如故障传感器）；若程序与参数正常，更换备用控制器测试，确认是否为原控制器处理器故障。 |
数据存储异常，参数无法保存 | 内置闪存故障、存储权限设置错误、组态软件版本不兼容 | 检查组态软件存储权限设置，确保具备参数写入权限；确认GE Proficy Machine Edition软件版本与控制器兼容，不兼容则升级软件；若权限与软件正常仍无法保存，判断为内置闪存故障，更换控制器并返厂检修。 |
无法通过软件组态/监测控制器 | 通信链路故障、编程软件版本不兼容、系统权限不足、控制器与电脑连接不良 | 检查控制器与电脑的通信连接，确保链路通畅；确认GE Proficy Machine Edition软件版本与控制器、系统兼容，不兼容则升级软件；检查登录系统的用户权限，确保具备组态与监测权限；重启组态软件，重新建立与控制器的通信连接。 |
