一、产品概述

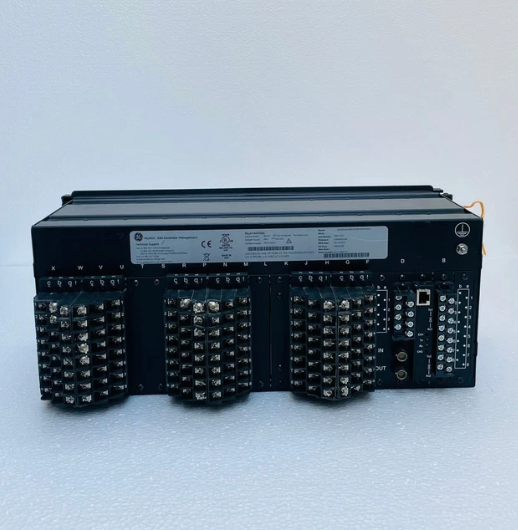

GE G60-U01-AKH-F8L-H67-M8L-P6D-U6D-W6C是通用电气Multilin UR系列高端全数字化发电机综合保护与测控继电器，专为汽轮发电机、水轮发电机、燃气轮发电机等大中型同步发电机组设计，集成全套发电机主保护、后备保护、自动测控、故障录波、事件记录、通讯组网功能于一体。本定制型号通过后缀代码固化硬件接口、采样精度、通讯配置、扩展模块及软件功能，可全面覆盖发电机电气故障保护、运行工况监测、并网逻辑控制、设备故障溯源等核心需求。
设备采用32位高速浮点运算处理器，搭载高精度同步采样技术，保护动作速度快、定值精度高、抗干扰能力强，支持独立三以太网冗余通讯、多协议兼容、可编程逻辑组态，适配电厂就地、远程、集控多种运维模式。整机符合IEEE、IEC电力行业标准，通过多项工业安全与电磁兼容认证，可在电站强电磁干扰、温湿度波动、长期连续运行工况下稳定工作，是新建发电机组继电保护配套、老旧保护装置升级改造、故障备件替换的核心原厂设备。
二、型号代码释义
本设备完整型号后缀对应专属硬件与功能配置，为设备精准适配、备件替换、参数调试的核心依据，各代码定义如下：
- G60：产品系列，UR系列发电机专用综合保护测控装置
- U01：基础硬件版本，标准CPU核心、基础采样与运算架构
- AKH：电源与基础配置，宽幅交直流通用电源、标准面板HMI配置
- F8L：模拟量采样模块，8路高精度交流采样通道，适配机组全电量采集
- H67：开关量输入模块，多路可编程开入通道，适配机组联锁、状态信号采集
- M8L：开关量输出模块，8路可编程继电器出口，用于跳闸、告警、联锁输出
- P6D：扩展功能配置，集成功率监测、不平衡保护、频率异常保护功能包
- U6D：高级保护软件包，包含失磁、过励欠励、定子接地、转子接地等发电机专属保护
- W6C：通讯与录波配置，三以太网接口、完整录波、事件时序记录、工业协议适配
三、硬件结构与组成
1. 高速核心运算主控单元
搭载工业级32位浮点微处理器，具备高速电力参数运算、保护逻辑判别、可编程FlexLogic组态运算能力，可同步完成发电机电压、电流、频率、功率、相位、谐波等全电量参数采集计算。内置高精度算法库，支持多段保护定值、延时逻辑、自适应闭锁逻辑，保护判别响应速度快、精度高，可精准捕捉瞬时性、永久性机组故障，杜绝保护拒动、误动问题，适配发电机组并网、负载波动、故障扰动等复杂工况。
2. 高精度模拟量采样单元（F8L）
配备8路隔离式高精度AC采样通道，支持三相电压、三相电流、零序电压、零序电流同步采样，采样速率高、波形还原度精准，可精准采集基波、谐波、故障暂态波形数据。通道内置电气隔离与EMI滤波电路，有效抵御电站高压设备、变频器、励磁系统带来的电磁干扰，保障采样数据无漂移、无失真，为保护动作、电量计量、工况监测提供可靠数据支撑。
3. 开关量输入输出单元（H67+M8L）
集成多路可编程无源开关量输入通道，可接入机组断路器位置、隔离开关状态、机组启停信号、外部联锁闭锁信号、励磁系统故障信号等就地开关量，实现设备状态实时监测与逻辑联动。配套8路可编程继电器输出接点，接点容量大、动作可靠，可直接实现发电机故障跳闸、就地声光告警、系统联锁动作、DCS信号上传，支持自定义逻辑组态，适配不同机组控制工艺需求。
4. 冗余多网通讯单元（W6C）
搭载三路独立以太网接口，支持多网段隔离组网，避免单网络故障导致设备失联、监控中断；兼容Modbus TCP、IEC61850、DNP3、EGD等主流电力通讯协议，可无缝接入电厂DCS、SCADA、后台监控系统、电力远动系统。支持本地RS232调试接口+远程网络双运维模式，可实现远程参数整定、故障查询、录波下载、程序升级，适配电站智能化集控运维需求。
5. 人机交互与存储单元
前面板配备高清液晶显示屏与实体操作按键，支持就地实时查看机组运行电量、保护定值、故障告警、事件记录、通讯状态；内置大容量存储芯片，可长期保存时序事件记录、故障录波数据、保护动作报告、参数修改日志，无需外接存储设备，为机组故障溯源、定值审计、合规校验提供完整数据档案。
6. 宽幅电源与工业防护单元（AKH）
采用交直流通用宽幅电源设计，适配电站复杂供电工况，电源回路内置过压、欠压、过流、浪涌多级保护，可抵御厂用电波动、瞬时掉电、电网尖峰干扰。整机采用工业级金属壳体，PCB板全三防涂覆，内部电路全隔离设计，防尘、防潮、抗振动、抗电磁干扰性能优异，适配电站控制柜长期不间断运行环境。
四、技术参数
（一）电气参数
1. 工作电源：85～264VAC / 88～300VDC 宽幅通用，自适应工频50/60Hz
2. 模拟量采样：交流电压0～120VAC、交流电流0～5A（1A可选），真有效值高精度采样
3. 计量精度：电压、电流精度±1.0%，功率、频率精度±0.05Hz，保护动作精度±3%或±4ms（取最大值）
4. 开关量输入：无源干接点输入，支持宽电压识别，防抖动滤波逻辑
5. 继电器输出：可编程跳闸/告警接点，大容量抗冲击触点，适配机组跳闸回路
6. 通讯配置：3路独立以太网、1路RS232本地调试口，多电力协议兼容
7. 录波性能：每工频周期64点高速采样，支持故障前、故障后完整波形录制，多触发条件
（二）保护功能参数
1. 主保护：发电机定子接地保护、转子接地保护、失磁保护、相间短路保护、匝间短路保护
2. 后备保护：过励/欠励保护、过压/欠压保护、过频/低频保护、负序过流（不平衡）保护、过载保护
3. 辅助保护：机组启停异常保护、电压频率异常闭锁、外部故障联锁保护、PT/CT断线检测告警
4. 逻辑功能：可编程FlexLogic自定义逻辑、多段延时跳闸、告警分级、并网闭锁逻辑
（三）环境参数
工作温度：-40℃～+85℃；存储运输温度：-50℃～+90℃
相对湿度：5%～95%RH，无凝露、无腐蚀性气体、导电粉尘
电磁兼容：符合IEC61000、IEEE电力设备EMC标准，抗静电、浪涌、射频干扰
抗震等级：符合电力设备工业振动冲击标准，适配电站长期设备振动工况
防护等级：IP20（整机），前面板防尘防误触，适配室内控制柜安装
（四）机械参数
安装方式：标准19英寸机架嵌入式安装
整机结构：模块化插拔式背板接口，接线规整、维护便捷
整机重量：约4.2kg
工艺特性：全板三防涂覆、电气回路全隔离、抗老化工业元器件选型
五、产品功能与特性
1. 全维度发电机专属保护，保障机组运行安全
集成大中型发电机组全套主后备保护功能，精准覆盖定子、转子、励磁、频率、电压、电流、功率全维度故障工况，可快速判别机组短路、接地、失磁、过载、不平衡运行、频率电压异常等故障，分级实现告警、延时跳闸、紧急停机动作，杜绝机组烧毁、并网震荡、电网冲击等重大安全事故，完全满足火电、水电、燃气电站发电机组继电保护规范要求。
2. 高精度测控一体化，实现机组智能化监控
兼具保护、计量、监测、控制一体化能力，可实时采集并上传发电机有功、无功、功率因数、机端电压、定子电流、转子参数、频率、谐波等全量运行数据，支持机组并网逻辑控制、工况异常闭锁、负载自适应监测，替代传统分立保护、测控、计量设备，简化二次接线，提升整套机组自动化监控水平。
3. 可编程灵活组态，适配多场景工艺需求
内置GE专属FlexLogic可编程逻辑系统，无需底层编程，可通过可视化软件自定义开关量逻辑、保护联动关系、告警规则、跳闸条件、并网闭锁逻辑，可适配不同容量、不同类型、不同并网方式的发电机组，兼容孤网、并网、黑启动、多机并列等复杂工况，适配老旧机组改造、新建机组定制化控制需求。
4. 三网冗余通讯，组网稳定兼容性强
三路独立以太网隔离组网，可分别对接监控网、远动网、调试网，实现网络分区隔离，避免网络风暴、单网故障导致设备离线；兼容IEC61850数字化电站协议，可适配传统常规电站与智能数字化电站改造，支持远程运维、参数在线修改、故障数据自动上传，大幅降低现场巡检与调试工作量。
5. 完善故障录波与事件追溯，支撑事故分析
具备高精度故障录波、时序事件记录、保护动作日志功能，可完整记录故障前后波形数据、开关量变位、保护动作时序、参数修改记录，时间戳精准可靠，可快速定位故障诱因、分析工况异常、校验保护定值合理性，为电力事故复盘、设备运维优化、行业合规审计提供完整数据支撑。
6. 高可靠工业设计，长效免维护运行
宽幅自适应电源、全隔离采样回路、三防工业工艺、强抗电磁干扰设计，可耐受电站高温、潮湿、粉尘、强电磁场、电压波动等恶劣工况，设备平均无故障运行时长优异，保护逻辑稳定、无漂移、无误动，大幅降低继电保护系统运维频次与故障风险。
六、适用工况与应用场景
1. 火力、水力、燃气发电厂大中型同步汽轮、水轮、燃气发电机全套继电保护、测控、并网控制。
2. 工矿企业、化工油气、园区自备电站发电机组安全保护、工况监测、自动化组网运维。
3. 智能数字化电站改造项目，适配IEC61850协议组网，替代老旧分立保护测控装置。
4. 老旧发电机组保护装置老化、误动、拒动故障替换，保护逻辑升级、测控精度优化改造。
5. 新能源配套调相机、备用发电机组、分布式能源电站机组保护与并网测控场景。
