GE IS420UCSBS1A 属于
Mark VIeS 系列 UCSB 安全控制器，是 GE 燃机、汽轮机一体化控制系统的核心主控单元，专为 SIS 安全仪表回路、机组调速联锁、紧急停机保护设计，符合 IEC 61508 功能安全标准，可实现 SIL2/SIL3 安全等级控制要求。模块采用无风扇、无内置电池紧凑型硬件架构，搭载工业级实时处理器与 QNX 实时操作系统，通过 IONet 高速工业总线分布式挂载各类 I/O 模块，完成转速、温度、压力等工艺信号采集、控制逻辑运算、安全联锁跳闸、数据上传交互功能。
本模块具备双网冗余通信、硬件故障自诊断、时钟高精度同步特性，可应用于一级二区危险防爆工况，广泛配套于火电、燃气电站 EX2100e、LS2100e、Mark VIe 燃机控制系统，是机组安全控制回路硬件扩容、老旧控制器故障替换、安全系统冗余升级的核心原厂备件。
1. 高性能实时主控运算单元
搭载 600MHz Intel EP80579 工业处理器，配置 256MB ECC 纠错 SDRAM 运行内存与大容量 Flash 程序存储，预装 QNX Neutrino 实时多任务操作系统，可高可靠执行机组顺控、闭环调速、超速保护、紧急停机等安全控制算法。支持 IEC 61131-3 标准控制编程，具备毫秒级逻辑响应能力，支持主备控制器实时数据热同步，故障切换无扰动，保障关键安全回路不间断运行。
2. 内置隔离稳压供电单元

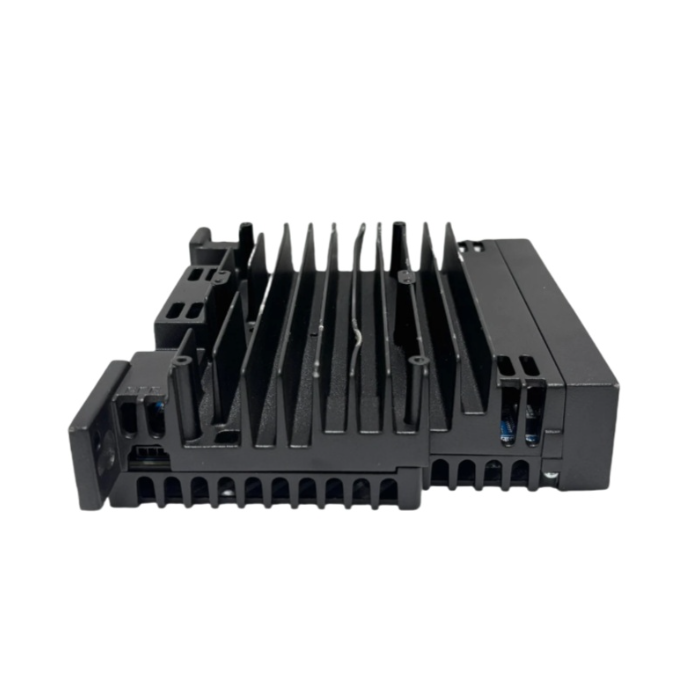

集成宽范围 DC-DC 隔离电源回路，额定供电 28VDC，适配 18～30VDC 直流控制电源输入，内置过压、欠压、反接、浪涌、过流多级硬件防护，可抵御电厂直流系统电压波动、瞬时冲击干扰。模块采用一体式铝合金散热鳍片无风扇散热设计，避免风扇老化故障点，大幅提升设备长期连续运行可靠性，适配控制柜密闭高温工况。
3. 多组冗余工业通信单元
板载两路 UDH 冗余百兆以太网，用于和操作员站、工程师站、DCS 系统数据交互；搭载三路独立 IONet 高速总线接口，实现控制器与分布式 I/O 模块的实时过程数据、故障信号、状态指令传输，支持 IEEE1588 高精度时钟同步，全域系统时钟同步精度可达 100μs 以内，保障多测点时序一致性，满足故障录波、事件顺序记录精准时标要求。原生兼容 Modbus TCP、DNP3 等主流工业协议，支持环网自愈组网，规避单链路断线导致的系统失联。
4. 硬件状态诊断与指示单元
面板配置多组 LED 状态指示灯，分别指示电源就绪、主 / 备用运行状态、IONet 总线链路、以太网通信、硬件故障、安全回路触发状态，运维人员可快速定位控制器冗余切换、网络中断、总线离线、硬件异常故障。模块内置全回路在线自诊断机制，可实时监测 CPU、内存、电源、通信端口、存储介质运行状态，故障自动锁存并上传故障代码，便于事故溯源检修。
5. 工业防爆防护安装结构
采用标准面板嵌入式安装结构，金属屏蔽壳体具备优良电磁屏蔽性能，PCB 电路板全板三防涂覆工艺，通过 UL E207685 一级二区 IIC 组防爆认证，可直接安装于油气、化工、电站危险区域控制柜内。标准化接口定义，同系列 UCSB 控制器硬件尺寸、通信协议、安装规格完全兼容，备件替换无需改造柜体与二次回路接线。
三、技术参数
（一）电气参数
- 额定供电：18～30VDC，标称 28VDC，整机典型功耗≤30W
- 处理器：Intel EP80579 600MHz，实时多任务 QNX 操作系统
- 存储配置：256MB ECC SDRAM，大容量 NAND Flash 程序存储
- 通信接口：2 路冗余 UDH 百兆以太网；3 路独立 IONet 工业总线
- 安全等级：IEC 61508 SIL2/SIL3 功能安全认证
- 同步精度：IEEE1588 时钟同步，系统全域同步精度≤100μs
- 冗余切换：主备控制器硬件热冗余，故障无扰切换时间＜50ms
（二）环境参数
- 工作温度：-30℃～+65℃；存储运输温度：-40℃～+85℃
- 相对湿度：5%～95% RH，无凝露、无腐蚀性气体、导电粉尘
- 电磁兼容：符合 IEC 61000 工业最高等级 EMC 标准，抗静电、浪涌、射频辐射干扰
- 防护等级：IP20，仅适用于室内密闭通风控制柜安装
（三）机械参数
- 安装方式：标准面板嵌入式安装
- 整机尺寸：170mm×105mm×32mm
- 整机净重：约 0.9kg
- 散热方式：一体式铝合金鳍片自然风冷，无风扇设计
1. SIL3 高安全等级控制，保障机组安全停机防护
专为燃气轮机、蒸汽轮机安全仪表系统设计，可独立执行超速保护、超温超压联锁、轴系故障紧急停机等安全功能，硬件架构满足功能安全失效容错设计，可规避单点硬件故障引发的安全保护拒动，完全符合电站关键动力设备安全运行规范，有效防范机组飞车、动静摩擦等重大安全事故。
2. 分布式 IONet 总线灵活扩展，适配大范围测点布局
依托三路独立 IONet 高速总线，可远距离分布式挂载多路模拟量、开关量 I/O 模块，控制器与 I/O 站分离部署，适配电厂多装置分散式测点布局，减少长距离信号电缆敷设带来的电磁干扰。I/O 模块支持在线热插拔维护，无需控制器停机即可完成故障测点卡件更换，大幅缩短装置检修停机时长。
3. 双链路冗余通信 + 高精度时钟同步，系统稳定性优异
以太网、IONet 总线全部采用冗余链路设计，单路线缆故障、交换机异常不会造成控制中断与数据丢失；全域高精度时钟同步确保所有 I/O 测点、保护动作、事件记录时序统一，精准还原故障发生时序，为电网扰动、机组异常工况下的事故分析、保护定值优化提供可靠时序数据支撑。
4. 无风扇免维护硬件架构，长效稳定连续运行
摒弃易损耗散热风扇与板载备份电池设计，从硬件层面减少故障失效点，搭配宽温工业元器件与三防电路板工艺，可在高温、粉尘、强电磁干扰的电站控制柜内长期不间断运行，平均无故障运行周期长，日常巡检维护工作量低，适配电厂机组常年连续生产工况。
5. 标准化软硬件兼容，改造替换便捷高效
同系列 UCSB 控制器硬件接口、通信协议、软件编程环境完全统一，老旧控制器原位替换后，仅需下装原有控制程序、同步系统时钟、校验总线链路即可投运，无需重新设计控制逻辑与二次接线；支持在线固件远程升级、程序一键备份恢复，降低系统运维改造技术门槛与停机改造成本。
- 火电、燃气电站 GE Mark VIe、EX2100e、LS2100e 燃机 / 汽轮机发电机组 SIS 安全联锁、调速控制、紧急停机保护系统主控硬件配套。
- 石油炼化、油气长输管道、LNG 接收站危险区域动力设备防爆型安全控制系统控制器部署。
- 电厂原有单控制器架构升级为主备冗余安全控制系统，提升机组保护容错能力与运行可靠性改造项目。
- 老旧 Mark VIe 系列控制系统硬件老化、通信异常、逻辑误动作故障的控制器备件替换。
- 新建智能化电站分布式 I/O 架构自动化控制系统，依托 IONet 总线实现分散测点集中安全控制场景。
