一、产品概述

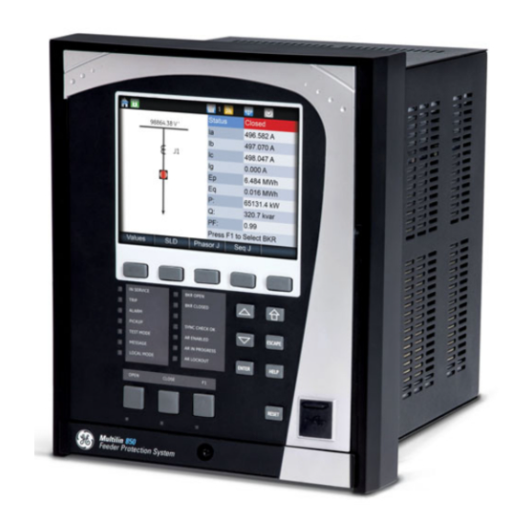

GE 850-EP1NNG1LNNAANGSPHB3ACNBN是Multilin 8系列高性能智能馈线保护测控继电器，专为中低压配电系统架空线路、电缆馈线、分段开关、联络开关设计，集保护、测量、控制、通信、录波、事件记录于一体，是电网配电、工业厂区、厂用电系统的核心二次保护设备。该装置依托双CPU冗余运算架构，搭载高精度采样与故障判别算法，可实现馈线全线故障快速切除、异常工况精准告警，严格满足电力行业继电保护运行规范，适配公用配电、石化、冶金、电厂辅供等复杂供电场景。
本型号为850系列定制配置版本，基于标准850馈线保护平台优化硬件接口与功能组态，支持完备的过流、零序、接地、电压异常保护逻辑，兼容IEC 61850、Modbus TCP/RTU全主流电力通信协议，具备自动重合闸、冷负载投入、故障录波、时序事件记录、远程运维管控能力。设备采用工业级宽温防护、全回路硬件自诊断、抗强电磁干扰设计，通过UL、CE、IEC电力专项认证，可长期稳定运行于配电室、变电站、工业电控柜等严苛工况，广泛用于老旧配电保护装置替换、配电系统智能化升级、馈线保护回路扩容改造项目。
二、硬件结构与组成
1. 双核心冗余运算处理单元
装置搭载双32位工业级处理器架构，分别配置Freescale MPC5125采样控制CPU与MPC8358通信运算CPU，分工独立运行、协同闭环工作。主CPU负责模拟量采样、开关量判别、保护逻辑运算、跳闸出口控制；副CPU专职处理以太网高级通信、时钟同步、数据上传与远程组态交互，双核心互不干扰、互为校验，杜绝单一运算故障导致的保护拒动、误动问题，保障继电保护动作的精准性与可靠性。
2. 高精度模拟采样与信号调理单元
内置高精度电磁式互感器信号调理回路，可精准采集三相电流、三相电压、零序电流、零序电压等工艺电气参数，采样精度满足0.2级计量、0.5级保护精度标准。配备多级滤波、抗干扰电路，可过滤电网高频谐波、瞬时干扰脉冲，避免采样失真引发的保护误判。支持全时段波形捕获、故障瞬态波形记录，精准还原故障时刻电气量变化特征，为故障分析提供原始数据支撑。
3. 完备开关量输入与跳闸输出单元
集成多路隔离开关量输入、可编程继电器跳闸输出接点，开关量回路全电气隔离，适配现场断路器位置信号、手车状态、储能状态、就地远方控制信号采集；输出接点容量适配断路器分合闸、告警信号、联动闭锁回路，支持自定义逻辑组态，可实现故障跳闸、重合闸、异常告警、设备联动闭锁等多样化控制功能，适配各类中低压馈线开关设备配套使用。
4. 多协议冗余通信交互单元
板载千兆以太网、RS485多通道隔离通信接口，原生兼容IEC 61850 MMS/GOOSE、Modbus TCP/RTU、DNP3等电力标准协议，支持双网冗余组网、IEEE1588高精度时钟同步。可无缝对接变电站综自系统、电力SCADA、后台监控平台，实现遥测、遥信、遥控、遥调四遥功能，支持远程参数整定、逻辑修改、故障录波调取、程序升级，满足智能化配电系统远程运维需求。
5. 人机交互与状态指示单元
配备高清液晶中文显示屏与自定义功能按键，支持就地查看实时电气参数、开关状态、故障告警信息、历史事件记录、保护定值参数。面板集成多路LED状态指示灯，分别指示电源运行、装置故障、保护动作、跳闸告警、通信在线等工况，运维人员可快速直观判断设备运行状态与故障类型，支持就地参数修改、传动试验、设备调试，操作便捷高效。
6. 工业电源与全域防护单元
支持交直流通用宽幅供电，适配110/230VAC、110/250VDC电力常规操作电源，内置隔离稳压、过压、欠压、浪涌、反接、过流多级硬件防护，可抵御电网电压波动、瞬时冲击干扰。整机采用金属屏蔽壳体、PCB全板三防涂覆工艺，具备抗振动、抗湿热、抗电磁干扰能力，适配变电站、工业配电室长期连续运行工况。
三、技术参数
（一）电气参数
1. 工作电源：110～230VAC / 110～250VDC 交直流通用宽幅供电
2. 处理器架构：双32位工业CPU，独立采样运算+通信处理架构
3. 采样精度：电压电流采样精度0.2级，保护动作精度0.5级
4. 保护响应：毫秒级故障判别与跳闸出口，保障馈线故障快速切除
5. 通信配置：千兆以太网、隔离RS485接口，支持双网冗余
6. 支持协议：IEC 61850、Modbus TCP/RTU、DNP3、IEEE1588对时
7. 接点容量：继电器输出接点适配标准断路器分合闸控制回路
8. 记录存储：大容量本地存储，支持数百条事件记录、故障录波、定值记录
（二）保护功能参数
1. 相间保护：定时限/反时限过流保护、速断保护、过负荷告警
2. 接地保护：零序过流、接地故障保护、小电流接地判别
3. 电压保护：过压、欠压、失压、低压闭锁、过压告警保护
4. 智能控制：自适应自动重合闸、冷负载投入、故障锁定、远方/就地控制
5. 辅助功能：频率异常保护、功率因数监测、能耗统计、极值记录
（三）环境参数
工作温度：-40℃～+85℃；存储运输温度：-50℃～+90℃
相对湿度：5%～95%RH，无凝露、无腐蚀性气体、无导电粉尘
电磁兼容：符合IEC 60255电力继电保护设备最高EMC抗干扰标准
防护等级：IP20，适配室内标准配电柜、变电站屏柜安装
（四）机械参数
安装方式：标准屏柜嵌入式面板安装
散热方式：无风扇自然散热，无源散热免维护设计
结构工艺：金属屏蔽壳体、全板三防涂覆、抗震防松结构
适配场景：中低压配电馈线、联络柜、分段柜、厂用电回路
四、产品功能与特性
1. 全维度馈线保护，故障判别精准可靠
集成全套馈线必备保护逻辑，覆盖相间短路、接地故障、过负荷、电压异常、频率偏移等所有常见配电故障场景，支持反时限、定时限自定义定值整定，可适配不同线径、不同负载特性的馈线回路。依托双CPU校验算法，杜绝采样干扰、回路波动导致的保护误动、拒动，故障判别准确率高，可快速切除馈线故障，避免故障扩大引发母线失压、设备烧毁、电网停电事故。
2. 智能自动化控制，适配无人值守配电系统
内置自适应自动重合闸逻辑，可区分瞬时性故障与永久性故障，瞬时故障自动重合恢复供电，永久故障锁定跳闸杜绝反复冲击设备；支持冷负载投入、远方遥控分合闸、就地权限操作，适配智能化变电站、工业无人值守配电室运行模式。可自定义联动逻辑，实现馈线故障联动闭锁、备投触发、告警上传，大幅提升配电系统自动化运行水平。
3. 完备数据记录与故障溯源能力
设备具备高频波形录波、事件时序记录、定值变更记录、极值数据存储功能，可完整记录故障前后电气波形、开关动作时序、参数变化数据，搭配精准IEEE1588时钟对时，实现全站时序统一。运维人员可通过后台或就地调取故障数据，精准复盘故障原因、分析故障类型，为定值优化、线路检修、隐患排查提供权威数据支撑，满足电力运维合规审计要求。
4. 多协议冗余通信，无缝对接智能配电系统
兼容传统串口与新一代以太网电力通信协议，支持IEC 61850数字化组网，可实现GOOSE快速报文联动、MMS数据交互，适配智能变电站数字化改造需求。双网冗余架构可规避单链路断线导致的装置离线、数据中断问题，四遥数据传输稳定无丢包，完美适配各类综自系统、SCADA平台、智慧电力监控系统集成。
5. 工业级高可靠设计，长效免维护运行
采用无风扇无源散热架构，无易损耗运动部件，从硬件层面降低故障概率；宽温工业元器件、三防电路板、金属屏蔽结构，可抵御电网强电磁干扰、温湿度剧烈变化、设备长期振动等恶劣工况。全域硬件自诊断功能可实时监测电源、采样、CPU、通信、输出回路状态，提前预判隐性故障，保障装置长期7×24小时不间断稳定运行，大幅降低运维工作量。
6. 标准化通用组态，替换改造便捷高效
装置遵循GE 8系列统一组态规范，配套专用调试软件，支持定值一键导入导出、工程模板复用、参数批量配置。硬件接口、开孔尺寸、接线定义标准化，可原位替换老旧同系列馈线保护装置，无需改造屏柜结构与二次接线，仅需整定保护定值、调试通信链路即可投运，大幅缩短配电系统改造停机时长。
五、适用工况与应用场景
1. 城市配电网、工业园区10kV/35kV中压架空线路、电缆馈线保护、测控、自动化控制场景。
2. 火力、燃气、水电厂厂用电系统馈线、分段开关、联络开关保护测控装置配套。
3. 石油化工、冶金、矿山、大型制造企业内部配电系统继电保护、故障监测、智能运维改造。
4. 变电站综自系统升级、数字化变电站建设，适配IEC 61850标准的智能保护终端部署。
5. 老旧配电保护装置老化、保护失灵、通信不兼容、无录波功能的设备替换与系统可靠性升级项目。
6. 无人值守配电室、箱式变电站、户外配电开关站的智能馈线保护与远程监控应用。
