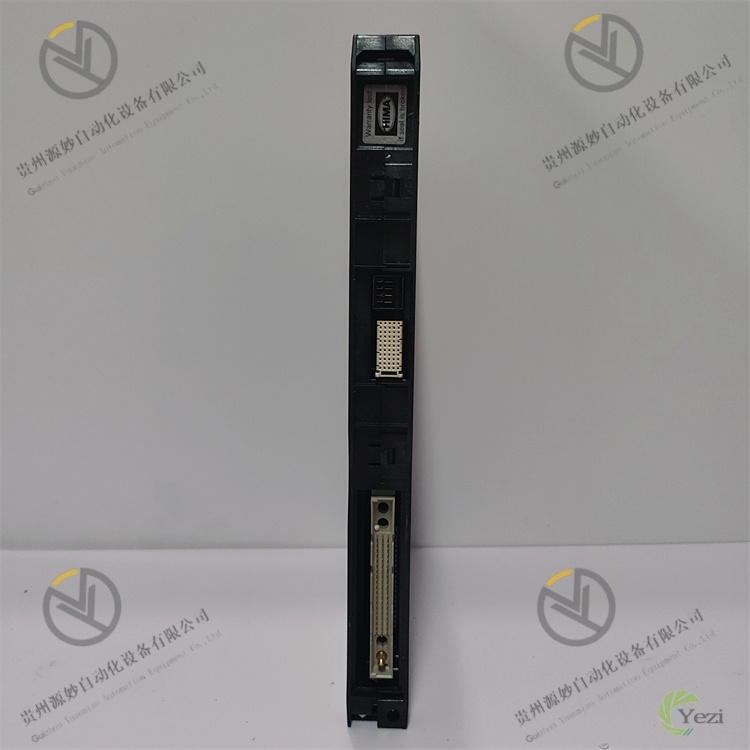

HIMA X-DO2401 985210203
一、概述
HIMA X-DO2401 985210203是高可靠性数字量输出（DO）模块，该模块核心适配HIMA X-series全系列安全控制器（如X-CPU700、X-CPU500），广泛应用于石油化工、化工、电力、轨道交通、核电等对安全完整性与执行可靠性要求极高的行业，用于接收控制器指令并输出数字量信号，驱动现场执行器（如电磁阀、接触器、声光报警器、紧急停车阀等）动作，是安全系统实现风险控制与紧急处置的关键执行单元。
模块以“高安全冗余、高可靠输出、高密度集成、宽场景适配”为核心定位，通过HIMA自主研发的安全级输出驱动架构与故障容错技术，实现指令的精准执行与输出状态的实时反馈。核心性能上，其安全完整性等级达到SIL 3（符合IEC 61508:2010标准），故障容忍度为1（单通道故障不影响系统整体执行能力），满足高风险场景的安全合规要求；采用24通道高密度设计，分为3个独立通道组，可同时驱动24路执行器，大幅提升单模块执行效率，减少控制柜占用空间；支持继电器输出与晶体管输出两种模式（部分通道可配置），适配不同功率等级的执行器；具备输出状态反馈与全链路故障诊断功能，可实时监测输出短路、过载、断线及电源故障，确保执行指令的有效性与故障的可追溯性；通过X-Bus专用安全总线与控制器高速通信，支持热插拔与在线组态，显著提升系统集成与维护的灵活性。
X-DO2401 985210201在输出能力与可靠性上进行了优化：24通道设计使单模块驱动能力提升50%，降低多执行器场景下的设备投入成本；通道组间采用强化隔离设计，隔离电压提升至1500V DC，有效避免执行器侧干扰传导至控制系统；新增输出状态强制反馈功能，确保控制器能实时获取执行器实际动作状态，解决“指令发出但执行失效”的安全隐患；优化电源冗余架构，支持双电源热备份输入，进一步提升供电可靠性。
二、技术参数
参数类别 | 规格参数 | 参数说明 |
|---|
基本电气参数 | 输入电源 | 系统电源：DC 24V ±10%（双冗余电源输入，支持热插拔），功耗≤12W（额定负载下）；输出电源：DC 24V ±10%（独立输出电源，与系统电源隔离），最大输出电流10A/模块；电源隔离：系统电源与输出电源隔离≥1500V DC，电源与信号回路隔离≥1500V DC |
输出通道 | 通道数量：24个独立通道（分3组，每组8通道）；通道类型：数字量输出（DO）；输出模式：继电器输出（触点容量AC 250V/5A，DC 30V/5A）、晶体管输出（PNP/NPN可配置，最大电流1A/通道）；通道隔离：组间隔离≥1500V DC，通道与地隔离≥1500V DC |
输出特性 | 响应时间：继电器输出≤10ms，晶体管输出≤1ms；输出状态：高电平（导通）、低电平（断开），支持强制输出；过载能力：继电器输出支持10A/1s过载，晶体管输出支持2A/1s过载；状态反馈：每个通道具备独立输出状态反馈功能（光耦隔离） |
通信接口 | 接口类型：HIMA X-Bus专用安全总线；通信速率：1Gbps（实时同步传输）；通信距离：单段≤100m，支持中继器扩展至1000m；通信隔离：总线与输出回路隔离≥1500V DC |
安全与性能参数 | 安全等级 | 安全完整性等级（SIL）：SIL 3（符合IEC 61508:2010）；安全认证：ATEX、IECEx、UL 61508、CSA、CE；故障容忍度：1（单通道/单一组件故障不导致系统失效）；平均无故障时间（MTBF）：≥1.0×10⁶小时（25℃环境） |
诊断功能 | 通道级：短路、过载、断线、触点粘连故障检测；模块级：系统电源故障、输出电源故障、CPU故障、内存故障、总线通信故障检测；诊断覆盖率：≥99.5%；故障响应时间：≤5ms（检测后上报控制器）；故障记录：存储最近200条故障日志（带时间戳与通道编号） |
输出性能 | 输出一致性：各通道响应时间偏差≤0.5ms（晶体管）、≤2ms（继电器）；输出稳定性：连续输出1000小时无触点粘连（继电器）、无电流漂移（晶体管）；状态反馈精度：反馈信号与实际输出状态一致性≥99.99% |
同步性能 | 多模块同步输出精度：≤0.5ms（同一控制器下）；指令响应延迟：≤1ms（从接收指令到输出动作）；状态反馈延迟：≤1ms（从输出动作到反馈至控制器） |
环境与防护参数 | 环境适应性 | 工作温度：-40℃ - 70℃（无冷凝）；存储温度：-40℃ - 85℃；相对湿度：5% - 95%（40℃时无凝露）；海拔高度：≤2000m（超海拔每1000m降额10%） |
防护与抗干扰 | 防护等级：IP20（机架安装）；外壳材质：铝合金阳极氧化；抗电磁干扰：符合IEC 61000-4-2（ESD ±15kV空气/±8kV接触）、IEC 61000-4-4（EFT ±2kV电源/±1kV信号）、IEC 61000-4-5（浪涌 ±4kV线-地） |
机械稳定性 | 振动耐受：10-500Hz，1g（三轴向）；冲击耐受：15g，11ms（半正弦波，三轴向）；安装方式：19英寸3U标准机架；重量：约3.2kg（含继电器组件） |
物理与兼容参数 | 物理尺寸 | 尺寸：132mm（高）×483mm（宽）×150mm（深）；面板指示灯：系统电源灯（2个）、输出电源灯（1个）、运行灯（1个）、故障灯（1个）、通道组状态灯（3个）、通道输出状态灯（24个） |
兼容性 | 适配控制器：HIMA X-series（X-CPU700/X-CPU500等）；适配软件：HIMA X-Designer V10.0+、X-Operate V5.0+；支持热插拔：模块在线热插拔，不影响系统运行 |
三、功能特点
1. SIL 3级安全架构，确保执行指令可靠落地
模块采用全链路安全冗余设计，从硬件驱动到软件控制深度契合SIL 3级安全要求，是安全系统执行层的核心保障。硬件层面，采用双冗余CPU架构与独立输出驱动单元，两个CPU同步接收控制器指令并交叉校验，确认一致后驱动输出回路动作，若其一CPU故障，另一CPU可在5ms内独立驱动输出，确保指令不丢失；系统电源与输出电源采用双路冗余设计，支持热插拔，主电源故障时备用电源1ms内切换，保障输出回路持续供电；24通道分为3组，每组配备独立驱动芯片与故障检测电路，组间隔离电压达1500V DC，单通道短路、过载等故障不会蔓延至其他通道组，故障隔离性极强。
软件层面，搭载HIMA XOS安全级操作系统与指令双重校验算法，对控制器下发的输出指令进行逻辑校验与权限校验，杜绝误指令触发；内置输出状态闭环反馈机制，输出动作后立即采集反馈信号并与指令比对，若出现“指令发出但输出未动作”（如断线）或“输出动作与指令不符”（如触点粘连），立即触发故障报警并上报控制器；所有操作日志（指令执行记录、故障信息、参数配置）加密存储且不可篡改，满足安全审计与行业合规要求。在石油化工加氢装置ESD系统中，模块接收控制器紧急停车指令后，可精准驱动紧急切断阀电磁阀动作，同时通过状态反馈确认阀门已关闭，避免因执行失效导致的安全事故。
2. 24通道双模式输出，适配多元执行器场景
模块采用24通道高密度设计，3组独立通道组可同时驱动24路不同类型的现场执行器，单模块驱动能力较16通道版本提升50%，在多执行器场景下可减少30%的模块数量，大幅节省控制柜空间与设备投入成本。通道支持继电器输出与晶体管输出双模式，无需额外转换模块即可适配不同功率等级的执行器：继电器输出具备AC 250V/5A、DC 30V/5A的大负载能力，可直接驱动接触器、大型电磁阀、声光报警器等大功率设备；晶体管输出响应速度快（≤1ms）且无机械触点磨损，可驱动小型电磁阀、指示灯等小功率设备，适配高频动作场景。
通道级灵活配置是核心优势之一，通过X-Designer软件可对每组通道独立配置输出模式（如1组继电器、2组晶体管），也可对单个通道设置输出故障响应策略（如短路时锁定低电平、过载时延时断电），适配不同设备的安全需求——对紧急停车阀等关键执行器，可配置“短路时强制输出安全状态”（如关闭阀门）；对高频动作的进料电磁阀，可配置晶体管模式并优化响应时间。在电力行业汽轮发电机组FSSS系统中，模块可同时驱动24路执行器（如燃烧器点火电磁阀、燃油切断阀、风机接触器、故障报警器等），通过分组配置实现不同功率执行器的集中驱动与管理。
3. 闭环状态反馈与全维度诊断，杜绝执行失效风险
模块内置诊断覆盖率达99.5%的全维度故障诊断机制与输出状态闭环反馈功能，从“指令下发-输出动作-状态反馈”全链路确保执行有效性，彻底解决传统DO模块“只发不检”的执行失效风险。状态反馈功能通过独立光耦隔离回路采集每个通道的实际输出状态，反馈信号与控制器指令实时比对，若出现偏差（如指令“导通”但反馈“断开”），5ms内触发故障报警并上报，同时记录故障通道、故障类型及时间戳。
全维度诊断覆盖通道级、模块级、通信级故障：通道级可实时检测短路（输出端与地短接）、过载（电流超过额定值）、断线（输出端与执行器连接断开）、继电器触点粘连等故障，短路时立即切断该通道驱动电源并锁定安全状态，过载时延时100ms断电保护执行器；模块级可监测系统电源、输出电源故障（电压过低/过压）、CPU故障、内存故障等核心组件异常；通信级可实时监测X-Bus总线状态，通信中断时模块保持当前输出状态并报警，避免指令丢失导致的失控。在化工行业FGS系统中，若模块驱动的气体报警灯出现断线故障，可立即上报并触发备用报警器动作，确保报警信号有效传递。
4. 宽环境适配与抗干扰，耐受严苛执行场景
模块采用工业级强化设计，具备极强的环境适应性与抗干扰能力，可在各类严苛现场稳定执行指令。环境适应性方面，-40℃-70℃的工作温度范围可适配北方严寒户外柜与南方高温车间；5%-95%的宽湿度范围（无凝露）可应对潮湿化工车间与干燥沙漠油田场景；≤2000m海拔适应能力满足高原电力、矿山项目需求。铝合金阳极氧化外壳与IP20防护等级可有效阻挡粉尘侵入，继电器组件采用密封式设计，避免粉尘导致的触点接触不良。
抗干扰性能经过多重验证，通过IEC 61000-4系列抗干扰测试：在ESD ±15kV空气放电、±8kV接触放电下输出状态无异常；在EFT ±2kV电源干扰、±1kV信号干扰下执行指令准确；在浪涌 ±4kV线-地冲击下电源与输出回路正常工作。针对执行器侧常见的感性负载干扰（如电磁阀断电时的反电动势），模块每个输出通道均内置续流二极管，有效吸收反电动势，保护驱动电路不受损坏。在轨道交通列车制动系统中，模块驱动制动电磁阀时，可耐受列车牵引系统产生的强电磁干扰，确保制动指令精准执行。
5. 灵活兼容与热插拔，简化集成维护
模块具备极强的兼容性与便捷的维护设计，大幅简化系统集成与后期运维。兼容性方面，无缝适配HIMA X-series全系列控制器，通过X-Designer软件可快速完成组态、输出模式配置与故障策略设置，无需开发专用驱动；支持与第三方监控系统（如西门子WINCC、罗克韦尔FactoryTalk）通过OPC UA协议通信，实时上传输出状态与故障信息，实现集中监控。19英寸3U标准机架设计可与其他X-series模块（输入模块、通信模块）密集布置，节省机柜空间。
热插拔功能与便捷维护设计显著提升运维效率，模块支持在线热插拔，在控制器不停机的情况下即可完成更换，更换时模块保持当前输出状态，避免系统波动；面板配备24个独立通道输出状态灯，可直观查看每个通道的工作状态，故障时对应通道组状态灯闪烁，快速定位故障范围；参数配置与故障日志可通过软件备份，更换新模块后可快速导入参数，无需重新组态，大幅缩短调试时间。在石油化工连续生产装置中，模块故障时维护人员可带电更换，无需停机，避免非计划停机造成的巨额损失。
四、安装与调试指南
1. 安装操作步骤
- 安装前准备：确认模块型号为HIMA X-DO2401 985210203，外观无破损、接口无变形、继电器触点无氧化；准备19英寸3U机架、系统电源电缆（2×1.5mm²铜芯屏蔽线）、输出电源电缆（2×2.5mm²铜芯屏蔽线）、信号电缆（双绞屏蔽线，继电器输出用RVV线，晶体管输出用双绞线）、X-Bus总线电缆、扭矩扳手、万用表、绝缘电阻测试仪等工具；检查安装环境：温度-40℃-70℃，无腐蚀性气体、强电磁干扰，预留15cm散热空间，远离大功率感性负载（如变频器、大型电机）。
- 模块固定：将机架固定在控制柜内，确保水平牢固；模块对准导轨平稳推入，用M6螺丝固定在机架上，扭矩扳手拧紧至2.5-3.0N·m，确保模块无松动。安装后需保证模块外壳与控制柜可靠接地，接地电阻≤1Ω，接地电缆采用4mm²铜芯线。
- 电缆连接：系统电源：断开电源，双路DC 24V分别接入模块“P1+/-”“P2+/-”端子，端子扭矩0.8-1.0N·m；用绝缘电阻测试仪检测电缆绝缘电阻≥1MΩ。输出电源：DC 24V输出电源接入“OUT+/-”端子，端子扭矩1.0-1.2N·m，确保导线压紧（避免大电流发热）。信号输出：继电器输出接入“DO01-DO24”与“COM”端子（注意触点正负极），晶体管输出接入“DO01-DO24”“V+”“V-”端子；信号电缆屏蔽层单端接PE端子，端子扭矩0.5-0.8N·m。总线电缆：X-Bus专用电缆接入“BUS IN/OUT”端子，端子扭矩0.8N·m，总线末端接120Ω终端电阻。
- 接线检查：用万用表核查系统电源与输出电源正负极，避免反接；核对信号电缆与执行器的连接关系，尤其是继电器触点常开/常闭选型；整理电缆，输出电缆与系统电缆间距≥30cm，感性负载电缆单独敷设并远离信号电缆；标记电缆功能（如“DO01-紧急切断阀电磁阀”）。
- 通电预检：接通双路系统电源与输出电源，系统电源灯（PWR1/PWR2）、输出电源灯（OUT PWR）绿灯常亮，运行灯（RUN）1次/秒闪烁，故障灯（FAULT）熄灭，各通道状态灯熄灭（无输出指令时），确认无异常后断电待调试。
2. 调试操作流程
- 系统连接：调试电脑通过以太网接入HIMA X-series控制器，启动X-Designer软件，建立通信连接后在“设备组态”界面识别模块“X-DO2401 985210203”，通信状态显示“正常”。若通信失败，核查总线地址配置与电缆连接（确保总线端子接触良好）。
- 参数配置：进入“模块参数”界面，配置核心参数——基础参数：分组设置输出模式（继电器/晶体管）、通道名称（如“DO01-反应釜进料阀”）、触点类型（继电器常开/常闭）；安全参数：设置故障响应策略（如短路时输出低电平、过载延时100ms断电）、安全状态（如模块故障时输出关闭状态）；通信参数：设置模块总线地址（1-255，确保唯一）、数据更新周期（默认50ms）。参数配置完成后点击“下载”，重启模块使参数生效。
- 通道功能测试：进入“输出测试”界面，逐一验证24个通道功能——单通道测试：选中通道下发“导通”指令，观察面板通道状态灯点亮，用万用表测量输出端子电压（继电器输出应为24V，晶体管输出应为对应电平），同时执行器动作（如电磁阀吸合）；下发“断开”指令，状态灯熄灭，执行器复位。状态反馈测试：人为断开某通道信号电缆，下发“导通”指令，软件立即显示“CHXX断线”故障报警，故障灯点亮，确认反馈功能有效。故障模拟测试：将某通道输出端短接至地，下发“导通”指令，软件显示“CHXX短路”故障，通道自动切断输出，确认故障保护功能有效。
- 同步输出测试：在同一控制器下接入2台X-DO2401模块，通过软件下发同步输出指令（如同时导通两模块的1-8通道），用示波器测量两模块对应通道的输出动作时间，偏差应≤0.5ms；模拟控制器紧急指令，核查所有模块是否同步响应，确保多执行器协同动作的一致性。
- 系统联调：将模块与现场执行器（电磁阀、接触器、报警器等）连接，启动安全系统与控制器；模拟正常工况（如控制器下发进料阀开启指令），核查模块输出动作准确、执行器响应正常、状态反馈正确；模拟故障工况（如执行器短路、电缆断线），核查模块故障报警及时、故障信息准确、执行安全状态动作；连续运行72小时，监测模块运行稳定，无异常报警、无输出漂移后完成调试。
3. 日常维护与故障处理
3.1 日常维护规范
- 日常巡检：每日核查模块各指示灯状态，确保系统电源、输出电源、运行状态正常，无故障报警；每4小时检查模块表面温度≤65℃（继电器输出满载时），用手触摸无明显发烫感；观察现场执行器动作与模块通道状态灯的一致性，确保输出指令有效执行。
- 定期维护：每月通过X-Operate软件查看故障日志，分析潜在风险；每季度对模块进行通道功能全检，下发输出指令并核查执行器动作与状态反馈；每半年用绝缘电阻测试仪检测输出电缆绝缘电阻≥1MΩ，重点检查感性负载电缆（如电磁阀电缆）的老化情况；每年对继电器通道进行触点寿命检测（连续通断1000次无粘连），对老化继电器组件及时更换（需使用HIMA原厂配件）。
- 特殊环境维护：高湿度（≥90%）环境每月检查模块内部是否有凝露，若有凝露需停机用干燥空气吹扫后再运行；多粉尘环境每月清理模块接口粉尘，用干燥毛刷轻扫，避免触点接触不良；高感性负载场景每季度检查续流二极管工作状态，避免反电动势损坏驱动电路。
3.2 常见故障处理
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
系统电源灯不亮，模块无反应 | 双路系统电源未接通；电源电缆接触不良或短路；电源电压超范围；模块电源电路故障 | 用万用表测量双路电源电压（21.6-26.4V）；重新插拔电源电缆并拧紧端子，检测绝缘电阻；更换备用电源测试；热插拔更换模块，无效联系HIMA售后 | 电源短路可能烧毁模块；热插拔需佩戴绝缘手套，遵循安全流程 |
单通道无输出，状态灯不亮 | 无输出指令（控制器未下发）；通道参数配置错误（如模式不匹配）；驱动电路故障；电缆断线或执行器故障 | 在软件中核查是否下发输出指令；检查通道输出模式与执行器匹配性；用标准负载测试通道输出（排除执行器故障）；更换备用通道测试，确认是否模块故障 | 更换通道需重新配置参数；执行器故障需断电更换 |
通道报短路故障，输出中断 | 输出电缆短路；执行器内部短路；模块驱动电路故障 | 断开执行器，用万用表检测输出电缆通断（排除电缆短路）；单独测试执行器绝缘电阻（排除执行器短路）；更换备用通道，若仍报故障则模块故障需更换 | 短路故障未排除前不可强行输出；执行器短路需专业维修 |
继电器通道触点粘连，无法断开 | 继电器触点老化；长期过载导致触点熔焊；执行器卡涩导致电流过大 | 断电后用万用表测量触点通断（确认粘连）；检查执行器是否卡涩（排除负载问题）；更换继电器组件（需原厂配件）或整个模块 | 继电器粘连可能导致执行器失控，需立即处理；更换组件需断电操作 |
