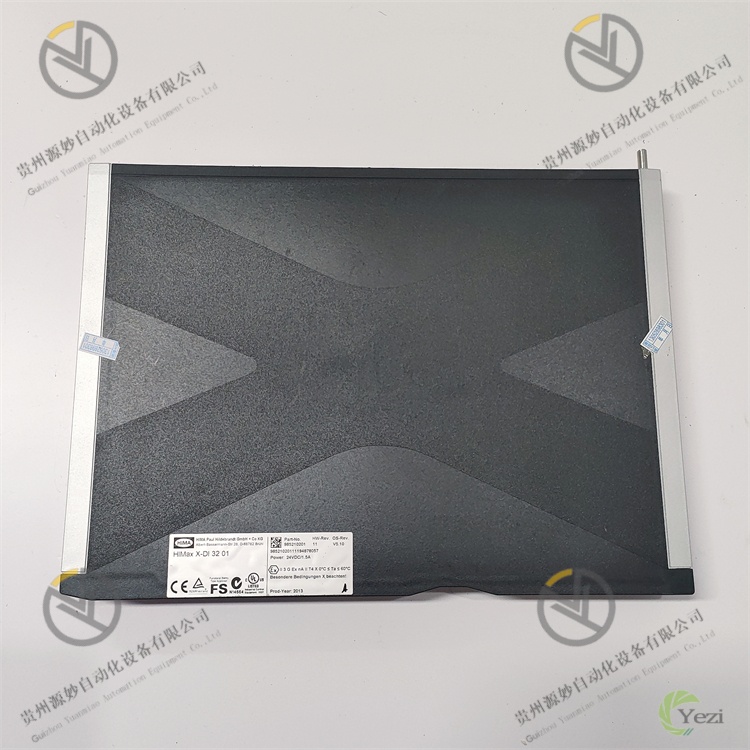

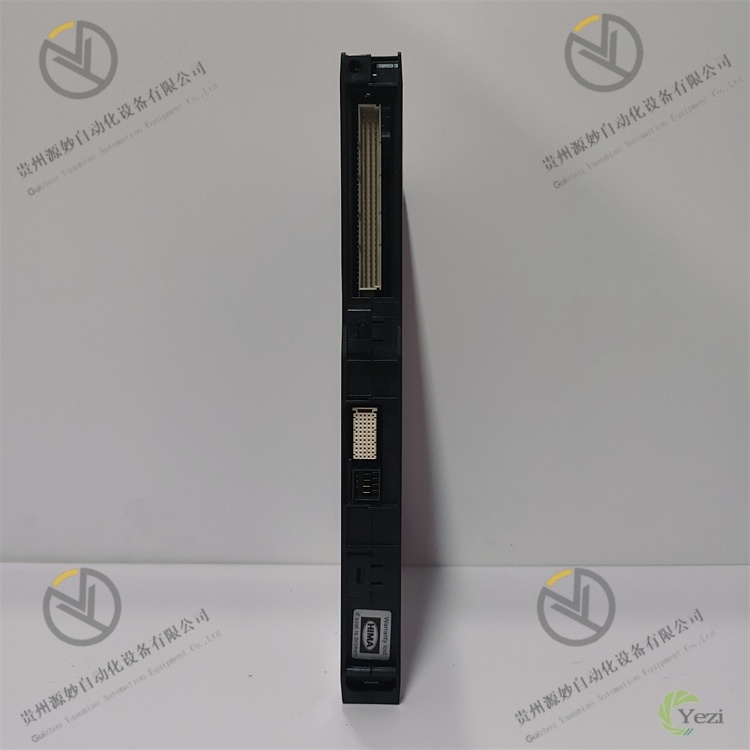

HIMA X-DI3201 985210201
一、概述
HIMA X-DI3201 985210201是高密度数字量输入（DI）模块，该模块核心适配HIMA X-series全系列安全控制器（如X-CPU700、X-CPU500），广泛应用于石油化工、化工、电力、轨道交通、核电等对安全完整性与可靠性要求极高的行业，用于采集现场设备的数字量状态信号（如阀门开关状态、泵启停反馈、紧急停车按钮信号、限位开关信号等），为安全控制器提供精准、实时的输入数据，支撑紧急停车系统（ESD）、火灾与气体检测系统（FGS）、锅炉安全监控系统（FSSS）等关键安全系统的稳定运行。
模块以“高安全冗余、高密度采集、宽场景适配、高可靠性”为核心定位，通过HIMA自主研发的安全级电路架构与信号处理技术，实现数字量信号的高保真采集与传输。核心性能上，其安全完整性等级达到SIL 3（符合IEC 61508:2010标准），故障容忍度为1（单通道故障不影响系统整体运行），满足高风险场景的安全合规要求；采用32通道高密度设计，分为4个独立通道组，可同时采集32路数字量信号，大幅提升单模块信号处理效率，减少控制柜占用空间；支持干接点、湿接点两种信号类型，无需额外转换模块即可适配现场主流传感器与执行器；具备全链路故障诊断功能，可实时监测通道、电源、通信等故障并快速上报，确保故障可追溯、可快速处置；通过X-Bus专用安全总线与控制器无缝通信，支持热插拔与在线组态，显著提升系统集成与维护的灵活性。
X-DI3201 985210201在密度与可靠性上进行了优化：32通道设计使单模块采集能力提升一倍，降低多通道场景下的设备投入成本；通道组间采用强化隔离设计，隔离电压提升至1000V DC，减少通道间干扰；新增通道级故障锁定功能，故障发生后可锁定状态并报警，避免故障蔓延；优化电源冗余架构，支持双电源热备份输入，进一步提升供电可靠性。
二、技术参数
参数类别 | 规格参数 | 参数说明 |
|---|
基本电气参数 | 输入电源 | DC 24V ±10%（双冗余电源输入，支持热插拔）；电源功耗：≤10W（额定负载下）；电源纹波耐受：≤100mVpp；电源隔离：电源回路与信号回路隔离，隔离电压≥1500V DC |
输入通道 | 通道数量：32个独立通道（分4组，每组8通道）；通道类型：数字量输入（DI）；支持信号类型：干接点（无源触点）、湿接点（有源信号，DC 24V）；通道隔离：组间隔离≥1000V DC，通道与地隔离≥1000V DC |
输入特性 | 干接点：导通电阻≤1kΩ，断开电阻≥100kΩ；湿接点：高电平≥18V DC，低电平≤5V DC；输入电流：湿接点导通时≤10mA/通道；响应时间：≤1ms（信号从低到高/高到低切换）；防抖时间：可配置，范围1ms-100ms（默认10ms） |
通信接口 | 接口类型：HIMA X-Bus专用安全总线；通信速率：1Gbps（实时同步传输）；通信距离：单段≤100m，支持中继器扩展至1000m；通信隔离：总线与信号回路隔离≥1000V DC |
安全与性能参数 | 安全等级 | 安全完整性等级（SIL）：SIL 3（符合IEC 61508:2010）；安全认证：ATEX、IECEx、UL 61508、CSA、CE；故障容忍度：1（单通道/单一组件故障不导致系统失效）；平均无故障时间（MTBF）：≥1.2×10⁶小时（25℃环境） |
诊断功能 | 通道级：短路、断路、过压故障检测；模块级：电源故障、CPU故障、内存故障、总线通信故障检测；诊断覆盖率：≥99.5%；故障响应时间：≤5ms（检测后上报控制器）；故障记录：存储最近200条故障日志（带时间戳） |
采集性能 | 信号识别精度：高电平识别误差≤±0.5V，低电平识别误差≤±0.3V；通道一致性：各通道响应时间偏差≤0.1ms；长期稳定性：≤±1% FS/年（25℃±5℃环境） |
同步性能 | 多模块同步采集精度：≤0.1ms（同一控制器下）；数据更新周期：可配置，范围10ms-100ms（默认50ms）；与控制器同步延迟：≤1ms |
环境与防护参数 | 环境适应性 | 工作温度：-40℃ - 70℃（无冷凝）；存储温度：-40℃ - 85℃；相对湿度：5% - 95%（40℃时无凝露）；海拔高度：≤2000m（超海拔每1000m降额10%） |
防护与抗干扰 | 防护等级：IP20（机架安装）；外壳材质：铝合金阳极氧化；抗电磁干扰：符合IEC 61000-4-2（ESD ±15kV空气/±8kV接触）、IEC 61000-4-4（EFT ±2kV电源/±1kV信号）、IEC 61000-4-5（浪涌 ±4kV线-地） |
机械稳定性 | 振动耐受：10-500Hz，1g（三轴向）；冲击耐受：15g，11ms（半正弦波，三轴向）；安装方式：19英寸3U标准机架；重量：约2.8kg |
物理与兼容参数 | 物理尺寸 | 尺寸：132mm（高）×483mm（宽）×145mm（深）；面板指示灯：电源灯（2个）、运行灯（1个）、故障灯（1个）、通道组状态灯（4个） |
兼容性 | 适配控制器：HIMA X-series（X-CPU700/X-CPU500等）；适配软件：HIMA X-Designer V10.0+、X-Operate V5.0+；支持热插拔：模块在线热插拔，不影响系统运行 |
三、功能特点
1. SIL 3级安全架构，守护高风险场景运行
模块采用全链路安全冗余设计，从硬件到软件深度契合SIL 3级安全要求，是高风险工业场景的核心安全屏障。硬件层面，采用双冗余CPU架构，两个独立CPU同步采集并交叉校验信号，若其一故障，另一CPU可在5ms内无缝接管，确保采集不中断；电源回路采用双路冗余输入，支持热插拔，主电源故障时备用电源1ms内切换，保障持续供电；32通道分为4组，每组配备独立信号调理电路与故障检测单元，组间隔离电压达1000V DC，单通道短路、断路等故障不会蔓延至其他通道组，故障隔离性极强。
软件层面，搭载HIMA XOS安全级操作系统与多重校验算法，对采集信号进行逻辑校验、时序校验与一致性校验，杜绝虚假信号导致的误判；内置安全看门狗定时器，每10ms对核心组件自检，异常时立即触发复位或报警；所有操作日志（参数配置、故障信息、校准记录）加密存储且不可篡改，满足安全审计与行业合规要求。在石油化工加氢装置ESD系统中，模块可精准采集紧急停车按钮、压力开关、液位开关等关键信号，为系统快速触发停车指令提供可靠数据，避免超压、超温等危险工况。
2. 32通道高密度采集，适配多元信号场景
模块采用32通道高密度设计，4组独立通道组可同时采集32路数字量信号，单模块采集能力较16通道版本提升一倍，在多信号场景下可减少50%的模块数量，大幅节省控制柜空间与设备投入成本。通道支持干接点与湿接点双模式，无需额外转换模块即可适配现场主流设备：干接点模式可直接接入阀门限位开关、泵运行状态触点等无源信号，模块通过内置激励电路检测通断；湿接点模式可接入火灾探测器、气体检测仪等有源设备的DC 24V信号，适配有源信号采集需求。
通道级灵活配置是核心优势之一，通过X-Designer软件可对每组通道独立配置信号类型（如1组干接点、2组湿接点），也可对单个通道设置防抖时间（1ms-100ms），适配不同设备的信号特性——对高频抖动的限位开关可设置较长防抖时间，避免误触发；对紧急停车按钮等关键信号可设置最短防抖时间，确保快速响应。在电力行业汽轮发电机组监控中，模块可同时采集32路信号（如阀门开关状态、轴承温度开关、油位开关等），通过分组配置实现多元信号的集中采集与管理。
3. 全维度故障诊断，提升系统可用性
模块内置诊断覆盖率达99.5%的全维度故障诊断机制，实现通道级、模块级、通信级的全链路监测，大幅降低故障排查时间，提升系统可用性。通道级诊断可实时检测短路、断路、过压故障：短路时立即切断通道输入回路并报警，避免故障扩大；断路时触发断线报警，明确故障通道；过压（超过30V DC）时启动过压保护并上报。模块级诊断覆盖电源、CPU、内存等核心组件，电源电压过低/过压、CPU死锁等异常均能快速检测并报警。
通信级诊断实时监测X-Bus总线状态，通信中断、数据传输错误等异常可在1ms内反馈至控制器，面板故障灯同步点亮。所有故障信息均含类型（如“CH05短路”）、时间戳、通道编号等细节，通过X-Operate软件可直观查看，模块还会存储200条历史故障日志，便于追溯故障原因。在化工行业FGS系统中，若某一气体检测仪接入通道断路，模块可100ms内定位故障通道并报警，维护人员无需逐一排查即可快速处理，大幅缩短故障恢复时间。
4. 宽环境适配与抗干扰，耐受严苛工况
模块采用工业级强化设计，具备极强的环境适应性与抗干扰能力，可在各类严苛现场稳定运行。环境适应性方面，-40℃-70℃的工作温度范围可适配北方严寒户外柜与南方高温车间；5%-95%的宽湿度范围（无凝露）可应对潮湿化工车间与干燥沙漠油田场景；≤2000m海拔适应能力满足高原电力、矿山项目需求。铝合金阳极氧化外壳与IP20防护等级可有效阻挡粉尘侵入，保护内部电路不受损坏。
抗干扰性能经过多重验证，通过IEC 61000-4系列抗干扰测试：在ESD ±15kV空气放电、±8kV接触放电下信号采集无失真；在EFT ±2kV电源干扰、±1kV信号干扰下运行稳定；在浪涌 ±4kV线-地冲击下电源与信号回路正常工作。在轨道交通列车制动系统中，周围存在牵引电机、变频器产生的强电磁干扰，模块仍能精准采集制动阀、压力开关等关键信号，无信号失真或误报警，保障制动系统安全运行。
5. 灵活兼容与热插拔，简化集成维护
模块具备极强的兼容性与便捷的维护设计，大幅简化系统集成与后期运维。兼容性方面，无缝适配HIMA X-series全系列控制器，通过X-Designer软件可快速完成组态、参数配置与校准，无需开发专用驱动；支持与第三方监控系统（如西门子WINCC、罗克韦尔FactoryTalk）通过OPC UA协议通信，实现数据交互与集中监控。19英寸3U标准机架设计可与其他X-series模块（输出模块、通信模块）密集布置，节省机柜空间。
热插拔功能是维护便捷性的核心体现，模块支持在线热插拔，在控制器不停机的情况下即可完成更换，更换时控制器自动切换至冗余模式，确保信号采集与安全控制不中断。在石油化工连续生产装置中，模块故障时维护人员可带电更换，无需停机，避免非计划停机造成的巨额损失。此外，参数配置与故障日志可通过软件备份，更换新模块后可快速导入参数，无需重新校准，大幅缩短调试时间。
四、安装与调试指南
1. 安装操作步骤
- 安装前准备：确认模块型号为HIMA X-DI3201 985210201，外观无破损、接口无变形；准备19英寸3U机架、电源电缆（2×1.5mm²铜芯屏蔽线）、信号电缆（双绞屏蔽线）、X-Bus总线电缆、扭矩扳手、万用表等工具；检查安装环境：温度-40℃-70℃，无腐蚀性气体、强电磁干扰，预留15cm散热空间。
- 模块固定：将机架固定在控制柜内，模块对准导轨平稳推入，用M6螺丝固定，扭矩2.5-3.0N·m；确保模块外壳与控制柜可靠接地，接地电阻≤1Ω，接地电缆采用4mm²铜芯线。
- 电缆连接：电源：断开电源，双路DC 24V分别接入“P1+/-”“P2+/-”，端子扭矩0.8-1.0N·m，绝缘电阻≥1MΩ；信号：干接点接入“IN”与“COM”，湿接点接入“IN”与“DC24V”，屏蔽层单端接PE，端子扭矩0.5-0.8N·m；总线：X-Bus接入“BUS IN/OUT”，端子扭矩0.8N·m，总线末端接120Ω终端电阻。
- 接线检查：万用表核查电源正负极，避免反接；核对信号电缆引脚对应关系，尤其是干/湿接点接线差异；整理电缆，信号与电源电缆间距≥30cm，标记电缆功能。
- 通电预检：接通双路电源，电源灯（PWR1/PWR2）绿灯常亮，运行灯（RUN）1次/秒闪烁，故障灯（FAULT）熄灭，确认无异常后断电待调试。
2. 调试操作流程
- 系统连接：调试电脑接入控制器以太网，启动X-Designer软件，建立通信并识别模块“X-DI3201 985210201”，通信状态显示“正常”。若通信失败，核查总线地址与电缆连接。
- 参数配置：进入“模块参数”界面，配置核心参数——基础参数：分组设置信号类型（干/湿接点）、通道名称（如“CH01-反应釜压力开关”）；性能参数：设置通道防抖时间、数据更新周期；诊断参数：启用通道故障诊断、故障锁定功能；总线参数：设置模块总线地址（1-255，唯一）。下载参数后重启模块生效。
- 通道测试：进入“通道测试”界面，逐一验证32个通道——干接点测试：短接“IN-COM”，软件显示“导通”；断开后显示“断开”；湿接点测试：接入24V信号显示“高电平”，断开显示“低电平”；故障模拟：短路通道，软件立即显示“CHXX短路”，故障灯点亮，确认诊断有效。
- 同步测试：同一控制器下接入2台模块，发送同步指令，核查两模块数据更新时间偏差≤0.1ms；模拟多设备同步动作，确认信号采集一致性。
- 系统联调：连接现场传感器，启动安全系统，模拟正常与故障场景（如触发紧急停车、传感器断线），核查模块信号采集准确、控制器动作正确；连续运行72小时无异常后完成调试。
3. 日常维护与故障处理
3.1 日常维护规范
- 日常巡检：每日核查指示灯状态，确保无异常报警；每4小时检查模块表面温度≤65℃；每周清理表面粉尘，检查电缆连接牢固性。
- 定期维护：每月通过软件备份参数与故障日志；每季度进行通道功能测试与故障模拟；每半年检测电缆绝缘电阻≥1MΩ；每年检查端子、电容等部件老化情况，更换需用原厂配件。
- 特殊环境维护：高湿度环境每月检查内部凝露，低温环境开机前预热20分钟，多粉尘环境每月清理接口并涂防锈油脂。
3.2 常见故障处理
故障现象 | 可能原因 | 处理步骤 | 注意事项 |
|---|
电源灯不亮，模块无反应 | 双电源未接通；电缆接触不良/短路；电压超范围；电源电路故障 | 万用表测双路电源电压；重新插拔电缆并测绝缘；确认电压21.6-26.4V；热插拔更换备用模块，无效联系售后 | 电源短路易烧毁模块；热插拔需戴绝缘手套 |
单通道信号采集错误 | 电缆接触不良/接错；传感器故障；通道未校准；电磁干扰 | 重新插拔电缆；用标准信号源测传感器；软件校准通道；加强屏蔽，远离高压电缆 | 传感器需用合规产品；校准需用标准设备 |
故障灯常亮，报通信故障 | 总线电缆不良/短路；地址配置错误；终端电阻故障；控制器接口故障 | 核查总线连接与通断；核对总线地址唯一性；检查终端电阻120Ω；更换模块测试，排除控制器故障 | 终端电阻仅装总线末端；地址不可重复 |
多通道同步偏差大 | 总线长度超限制；同步参数错误；电源波动；模块故障 | 超100m加中继器；重新配置同步参数；测电源稳定性；更换模块测试 | 同步参数修改后需重新联调 |
