HONEYWELL 05701 - A - 0302
一、概述
HONEYWELL 05701 - A - 0302 是一款单通道控制卡催化类型的工业控制模块。这款模块专为高性能自动化系统而设计，能够在各类复杂的工业环境中稳定运行，确保精确的控制与监测，在工业自动化进程中起着至关重要的作用。它可广泛应用于制造业生产线、电力分配系统等关键工业领域，为工业生产的高效、稳定运转提供坚实保障。凭借先进的技术、可靠的性能以及良好的兼容性。
二、技术参数
- 电源相关参数
- 工作电压：DC 电源要求在 18V 至 32V 直流电范围内，可适应较为宽泛的直流电源环境，减少因电源波动带来的工作异常，保障模块在不同电源条件下稳定工作。
- 功耗：催化模式下功耗典型值为 3.75W（此功耗已包含催化传感器），在 4 - 20mA 模式下，典型功耗为 3.25 瓦。较低的功耗不仅能降低能源消耗成本，还减少了因发热可能导致的设备故障风险。
- 显示参数

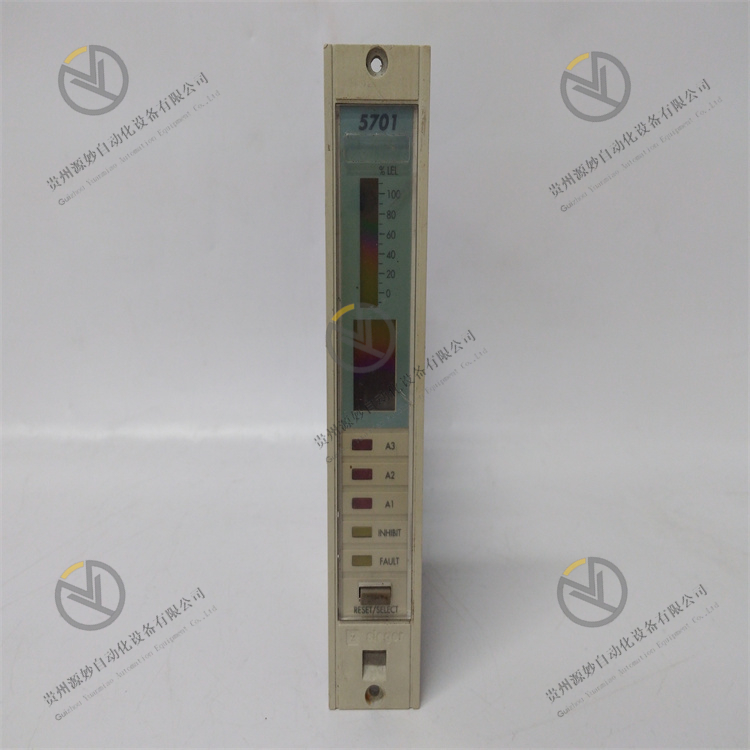

- 四部分液晶显示：模拟显示采用 25 段设计，能较为直观地呈现数据变化趋势；数字显示部分为四个字符，精准展示数值；信息显示同样为四个字符，可提供各类相关运行信息；图标部分具备开机 / 卡选择标识，方便用户操作与识别模块状态。
- 性能参数
- 报警设* 分辨率 **：可达 1% fsd 步长，使得报警设定更加精确，能够及时、准确地捕捉到气体浓度等相关参数的异常变化，为安全生产提供有力支持。
- 电子漂移：小于 2% / 6 个月，表明模块在长时间运行过程中，电子性能稳定，数据准确性高，减少了频繁校准维护的工作。
- 物理参数
- 尺寸（长 x 宽 x 高）：为 17 厘米 x 2.5 厘米 x 11.2 厘米，小巧紧凑的设计，便于安装在空间有限的控制柜或设备内部，节省空间的同时，不影响其强大功能的发挥。
- 重量：自身重量仅 0.165 千克，运输重量约 1.5 千克，轻便的特性方便运输与安装操作。
三、功能特点
- 精确控制与监测：能够对连接的气体探测器进行全面的控制、显示以及报警管理。通过其前端面板显示，可实时获取气体读数和通道状态，一旦出现异常，通过 LED 灯及时发出报警通知，确保工作人员能够迅速察觉并采取相应措施，保障生产环境安全。
- 微处理器控制与适应性强：整个控制卡的运行由微处理器精准把控，可灵活适应多种不同类型的气体探测器以及多样化的应用场景需求。其配置设置安全存储于 EEPROM 内存中，即便遭遇断电等突发状况，也不会丢失关键配置信息，保证设备重启后能迅速恢复正常工作状态。
- 灵活的配置选项：存在两种不同的变体，可针对不同类型的气体探测器进行适配。并且，可选择插入模拟输出模块至单通道控制卡，实现通道卡读数的远程输出，极大地提升了模块的功能性与使用灵活性，满足不同工业场景下的多样化监测控制需求。
- 全面的自我检测功能：可对自身电路组件、软件功能以及传感器状态进行自我验证，及时发现潜在问题，确保整个控制模块始终处于最佳工作状态，减少因故障导致的生产中断，提高系统运行的可靠性与稳定性。
四、常见故障及解决办法
- 无显示
- 可能原因：电源线连接松动或损坏，导致模块未正常通电；内部显示电路出现故障。
- 解决办法：首先检查电源线连接是否牢固，若有松动重新插拔连接；若电源线无问题，需联系专业维修人员，使用专业工具检测内部显示电路，排查并修复短路、断路等故障。
- 报警异常
- 可能原因：气体探测器故障，传输错误信号给控制模块；控制模块的报警设定参数被误修改；模块内部报警比较电路故障。
- 解决办法：先对气体探测器进行检测与校准，确认其工作正常；检查控制模块的报警设定参数，恢复至正确数值；若以上均无问题，需由专业人员对模块内部报警比较电路进行检修。
- 通信故障（若涉及通信功能）
- 可能原因：通信接口松动或损坏；通信协议设置错误；模块内部通信芯片故障。
- 解决办法：仔细检查通信接口连接情况，如有损坏及时更换接口部件；核对通信协议设置，确保与连接设备一致；若通信协议正确，需专业技术人员检测模块内部通信芯片，进行维修或更换。
- 模块过热
- 可能原因：工作环境温度过高，且散热条件不佳；模块长时间高负荷运行；内部散热组件故障。
- 解决办法：改善模块工作环境，增加散热设备，如安装风扇或空调；合理安排模块工作任务，避免长时间高负荷运转；若内部散热组件（如散热片、风扇等）损坏，及时更换相应组件。
